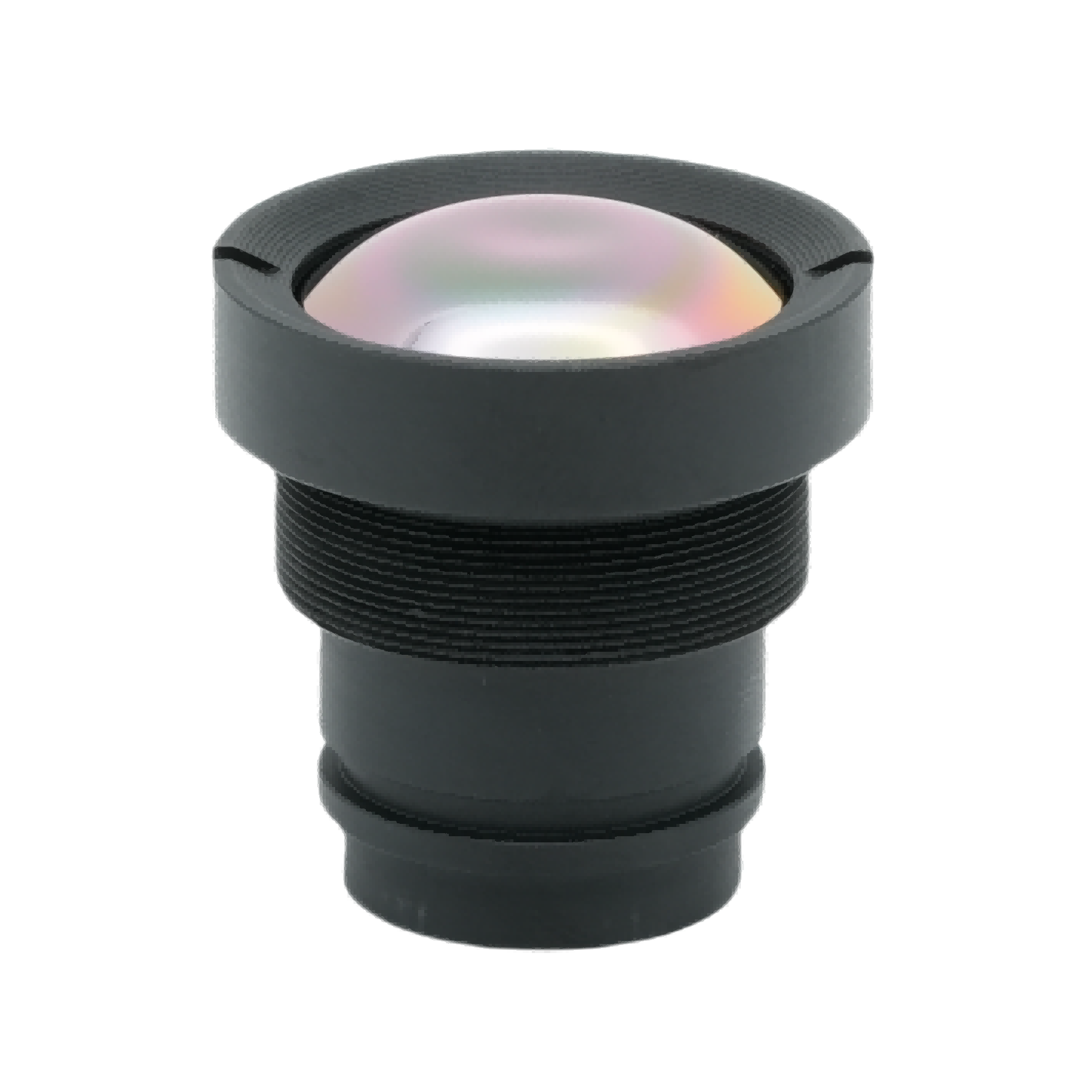

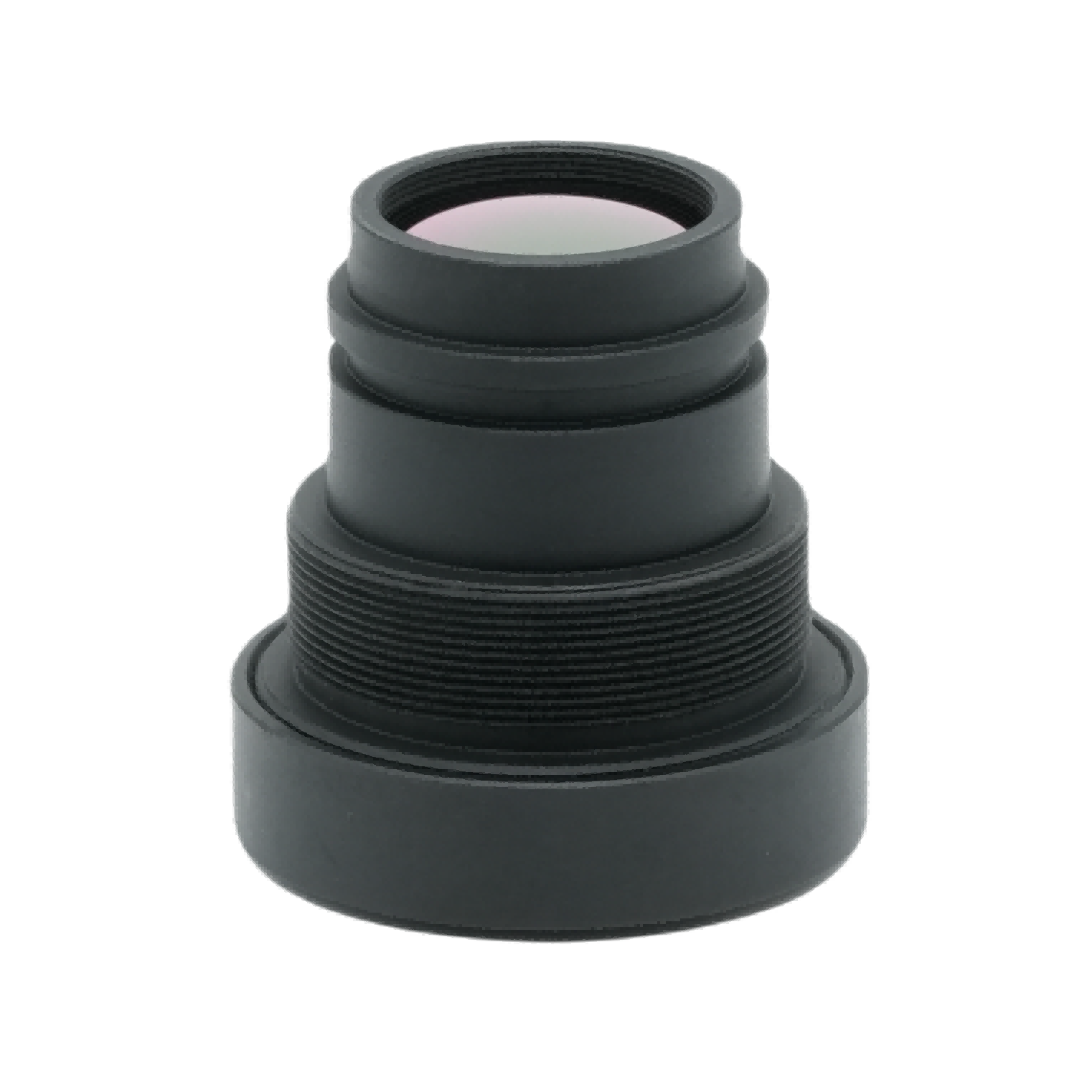

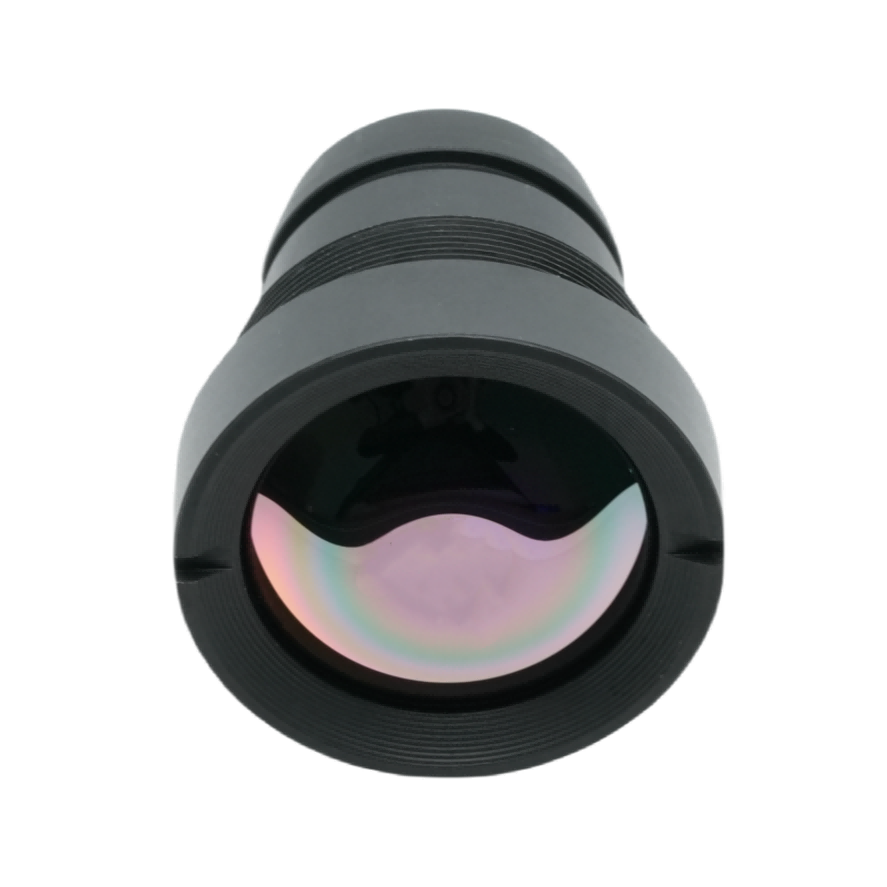

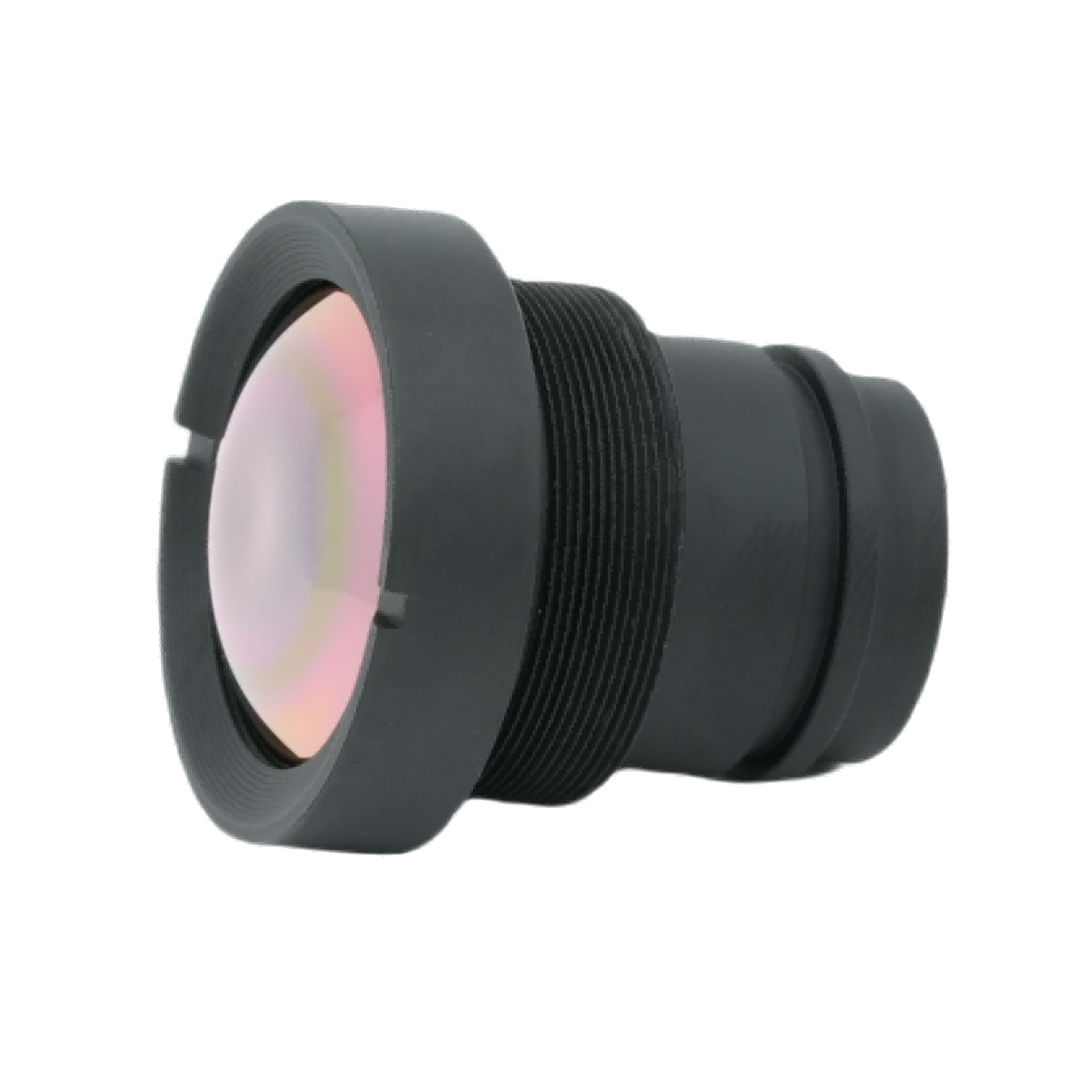

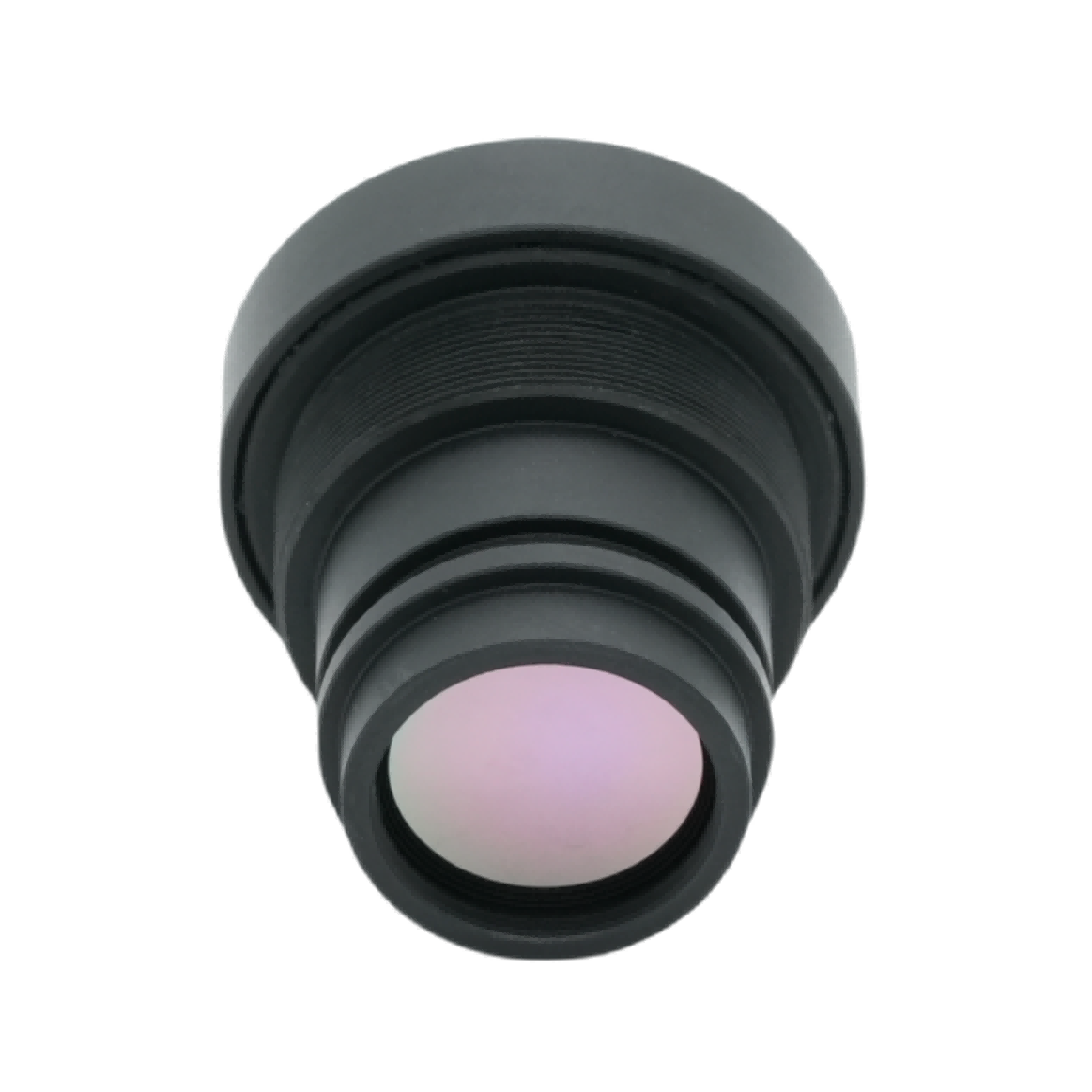

M22 4.1mm 열화상 렌즈

제품 개요

제조 및 공급업체:보시옵티컬기술, 이 F1.0 4.1mm 초점 거리열화상 렌즈640×512 해상도, 12μm 픽셀 비냉각식 적외선 초점면 배열에 최적화된 초광각 적외선 대물렌즈입니다. 이 열적외선 렌즈는 고급 노출형 AR 반사 방지 코팅을 채택하여 88% 이상의 적외선 투과율을 실현합니다. BOSHI Optical Technology가 개발한 전문 적외선 광학 렌즈인 이 장치는 IP67 전면 렌즈 보호 기능, 약 25g의 가벼운 구조, 신뢰할 수 있는 넓은 온도 범위의 광학 안정성을 갖추고 있습니다. 소형 비냉각식 열화상 카메라 시스템 내에서 원활하게 통합될 수 있습니다. 넓은 FOV 레이아웃은 다양한 열화상 배포 시나리오에 적응할 수 있는 광범위한 장면 범위를 제공하고 소형 열화상 하드웨어 장치에 대한 경량 요구 사항과 실용적인 이미징 출력의 균형을 유지합니다.

자세한 제품 설명

매개변수

1. 광학 사양

이 적외선 광학 렌즈는 F1.0 초대형 조리개와 함께 4.1mm 초점 거리를 제공합니다. 초대형 조리개는 적외선 흡입 용량을 크게 향상시킵니다. 이러한 광학 성능은 저온 및 저조도 작동 조건에서 이 열적외선 렌즈의 선명한 이미지 출력을 보장하는 핵심 요소입니다.

2. 검출기 매칭

BOSHI Optical Technology는 이 렌즈를 640×512 해상도, 12μm 픽셀 적외선 감지기와 결합하도록 설계했습니다. 주류 비냉각식 열 센서 형식과 높은 호환성을 유지합니다. 잘 일치하는 하드웨어 특성은 렌즈와 센서 칩 간의 조건 불일치로 인해 발생하는 이미징 편차를 제거합니다.

3. 시야

렌즈는 대각선 130도, 수평 102도, 수직 83도 와이드 FOV를 지원합니다. 장비는 추가적인 기계적 스캐닝 어셈블리 없이도 넓은 범위의 현장 범위를 확보합니다. 이 특성은 열화상 장비의 전반적인 기계 구조 설계를 단순화합니다.

4. 성과 집중

연속 초점 범위는 0.5미터에서 무한대까지입니다. 초점 성능은 근거리 검사 작업과 장거리 감시 작업의 균형을 유지합니다. 실제 현장 배치를 위해 이 4.1mm 초점 거리 렌즈의 사용 가능한 거리 경계를 넓힙니다.

5. 환경 및 기계적 지수

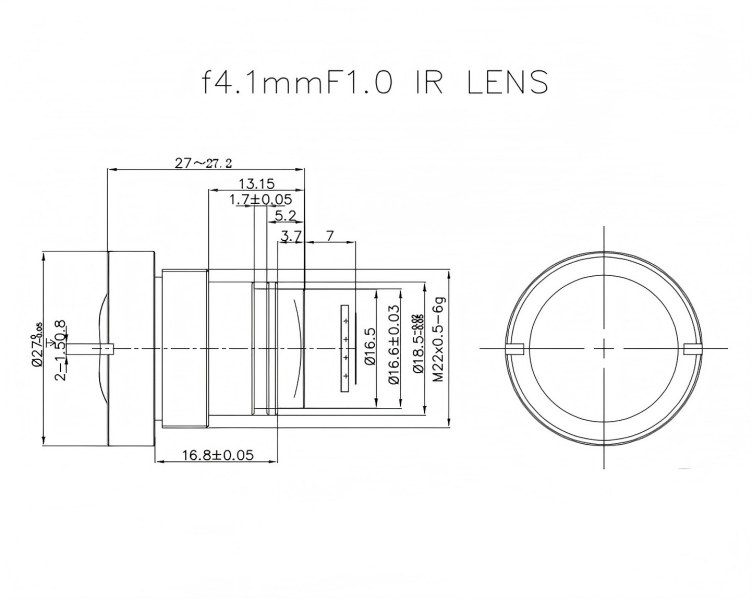

작동 온도 범위는 섭씨 영하 40도부터 영하 80도까지입니다. 전면 렌즈 표면은 IP67 방수 및 방진 표준을 충족합니다. M22×0.5 마운트 표준 스레드 인터페이스를 사용하여 조립 작업을 간소화합니다. 순중량은 25그램에 가까워 경량 장비 제품 개발에 유리한 전제가 됩니다.

6. 이미징 품질 지표

AR 반사 방지 코팅을 장착하면 광투과율이 88%를 넘습니다. 상대조도는 80% 이상으로 유지됩니다. 왜곡 값은 45% 미만으로 유지됩니다. 이 표시기 그룹은 적외선 광학 렌즈의 광각 이미징 특성과 실제 이미지 품질 성능 간의 적절한 균형을 실현합니다.

성능상의 이점

1. 우수한 저조도 열감도

F1.0 최대 조리개는 복사 에너지 수집 효율을 높입니다. 어둡고 방사선량이 적은 환경에서 작업할 때 이 열적외선 렌즈는 열화상 대비를 눈에 띄게 향상시킬 수 있습니다. 대상 적외선 신호가 약해지면 이미지가 흐려질 확률을 낮추고 저휘도 장면 관찰을 위한 안정적인 영상 기반을 제공합니다.

2. 매우 넓은 장면 범위

130도 대각선 너비 FOV를 통해 단일 하드웨어 장치가 확장된 공간 범위를 모니터링할 수 있습니다. 프로젝트 구현자는 이에 따라 전체 영역 모니터링에 필요한 열화상 카메라의 총 수를 줄일 수 있습니다. 이러한 변화는 전체 시스템 구축 비용의 직접적인 절감을 가져옵니다. BOSHI 광학 기술은 광 경로를 최적화하여 넓은 시야각 조건에서 사용 가능한 화질을 보장합니다.

3. 안정적인 이미징 균일성

80%보다 높은 상대 조도는 비네팅 문제를 효과적으로 억제합니다. 이미지 프레임은 모든 영역에서 일관된 밝기를 유지합니다. 88% 이상의 투과율은 광 전송 경로 내에서 적외선 에너지 손실을 줄입니다. BOSHI 광학 기술은 이 적외선 광학 렌즈에 대해 반복 교정을 구현합니다. 보정 작업은 장기간 연속 작동 상태에서 안정적인 이미지 출력을 보장합니다.

4. 견고한 환경 적응성

IP67 전면 렌즈 보호 기능과 넓은 온도 작동 범위를 통해 비, 먼지, 극한의 추위 및 고열 환경에서도 안정적인 작동이 가능합니다. 열적외선 렌즈는 빈번한 수동 유지 관리 작업을 요구하지 않습니다. 실외 설치 및 열악한 산업 현장 배포 시나리오에 적합합니다.

5. 편리한 통합을 위한 컴팩트한 구조

25그램의 경량 본체와 표준 M22×0.5 마운트는 소형 열화상 장치의 기계적 설계 난이도를 줄여줍니다. 제품 개발자는 제품 통합 과정에서 구조 수정 작업을 줄일 수 있습니다. 이는 터미널 열 하드웨어에 대한 연구 개발 주기를 단축합니다.

6. 다양한 초점 조정 기능

0.5미터의 최소 초점 거리로 근거리 표적 감지를 지원합니다. 순수 장거리 고정 초점 렌즈 솔루션과 비교했을 때 이 4.1mm 초점 거리 제품은 적용 범위를 확장합니다. 여러 실제 프로젝트의 혼합 거리 관찰 요구 사항을 충족합니다.

응용 분야

1. 경계 보안 모니터링

넓은 FOV를 갖춘 이 적외선 광학 렌즈는 공장 건물, 공원 구역, 국경 지역 및 주거 단지에 대한 광각 열 감시 기능을 제공합니다. 가시광선 입력 없이 24시간 내내 침입 감지 작업을 완료합니다. 경계 보안 모니터링은 BOSHI Optical Technology 제품 시리즈의 핵심 적용 방향 중 하나입니다.

2. 산업용 열검사

열적외선 렌즈는 장치 온도 검사, 전기 캐비닛 결함 진단, 파이프라인 열 누출 검사 및 공장 안전 순찰 작업을 지원합니다. 현장 직원은 비정상적인 열원을 적시에 발견하여 잠재적인 산업 안전 사고를 예방할 수 있습니다. 640×512 해상도 매칭 기능은 산업 검사 임무에서 미세한 열 세부 사항 캡처를 보장합니다.

3. 스마트 교통 및 차량 비전

사용자는 자동차 열화상 야간 투시 및 도로 교통 모니터링 작업을 위해 렌즈를 배포할 수 있습니다. 안개가 낀 야간 및 가시성이 낮은 환경에서 12μm 픽셀 매칭 성능은 보행자 및 장애물 식별 작업을 지원합니다. 지능형 교통 관련 시스템의 안전 보장 수준을 향상시킵니다.

4. 무인 시스템 페이로드

25그램의 경량 특성을 지닌 이 적외선 광학 렌즈는 무인 항공기, 로봇 및 무인 지상 차량을 위한 경량 열 탑재체 역할을 합니다. 수색 및 구조 활동, 산불 위험 모니터링, 지형 순찰 임무를 수행합니다. M22×0.5 마운트는 무인 플랫폼 페이로드 조립에 빠른 장착 이점을 제공합니다.

5. 공공안전 및 긴급구조

소방용 열 위치 지정 및 수색 및 구조 임무의 경우 렌즈는 어둡거나 연기가 자욱하거나 시각적으로 차단된 환경에서도 잘 작동합니다. 열 신호는 부분적인 연기 교란을 침투하여 목표 위치를 고정할 수 있습니다. 넓은 FOV는 대응자가 긴급 작업 중에 넓은 지역의 현장 스캐닝을 빠르게 완료하는 데 도움이 됩니다.

6. 농업 및 환경 모니터링

운영자는 이 열적외선 렌즈를 활용하여 식생 온도 분석, 야생 생물 관찰 및 환경 열 분포 추적 작업을 수행합니다. 농업 연구 및 생태 환경 연구에 유효한 데이터 지원을 제공합니다. IP67 등급으로 인해 이 렌즈는 장기간 야외 현장 관찰 작업에 적합합니다.
