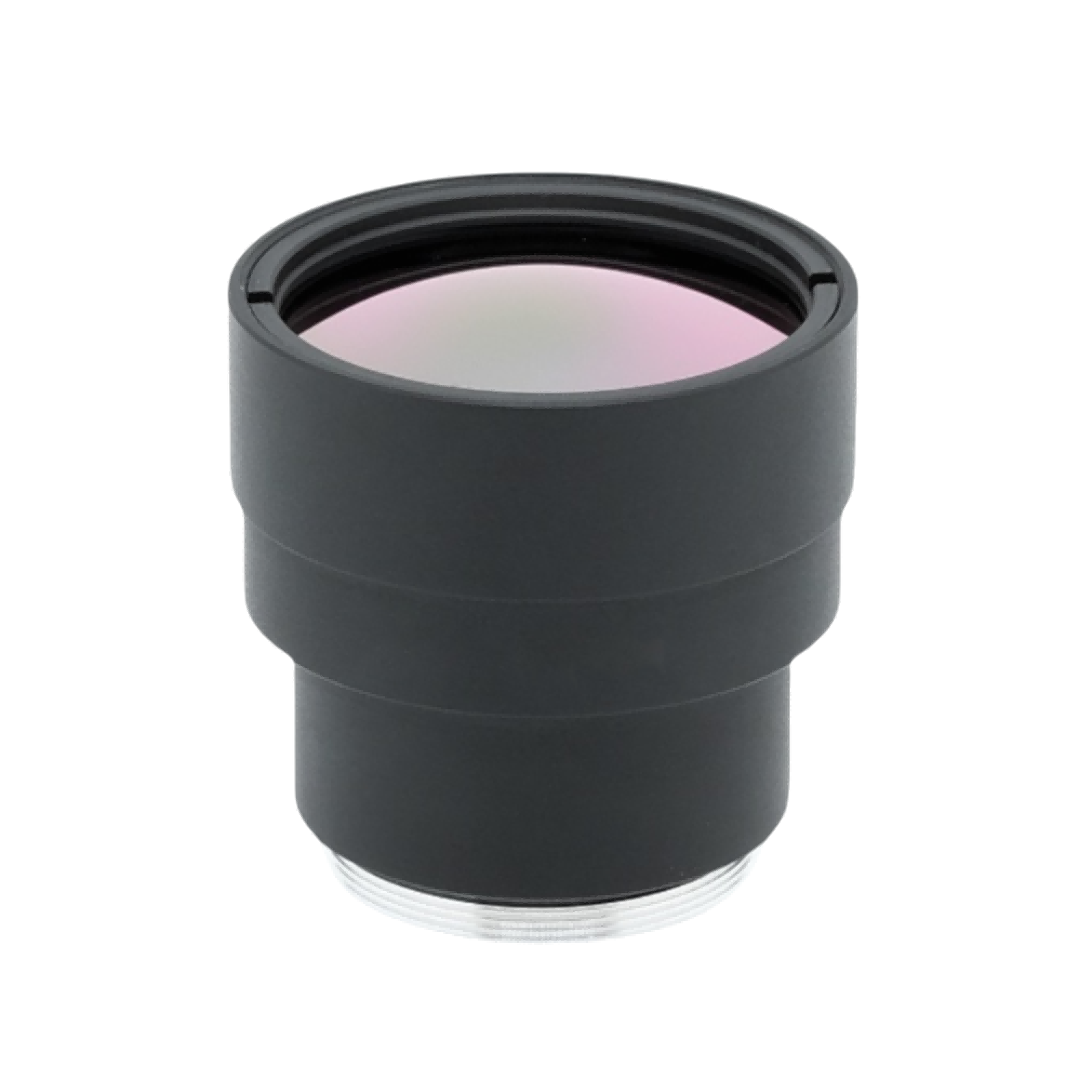

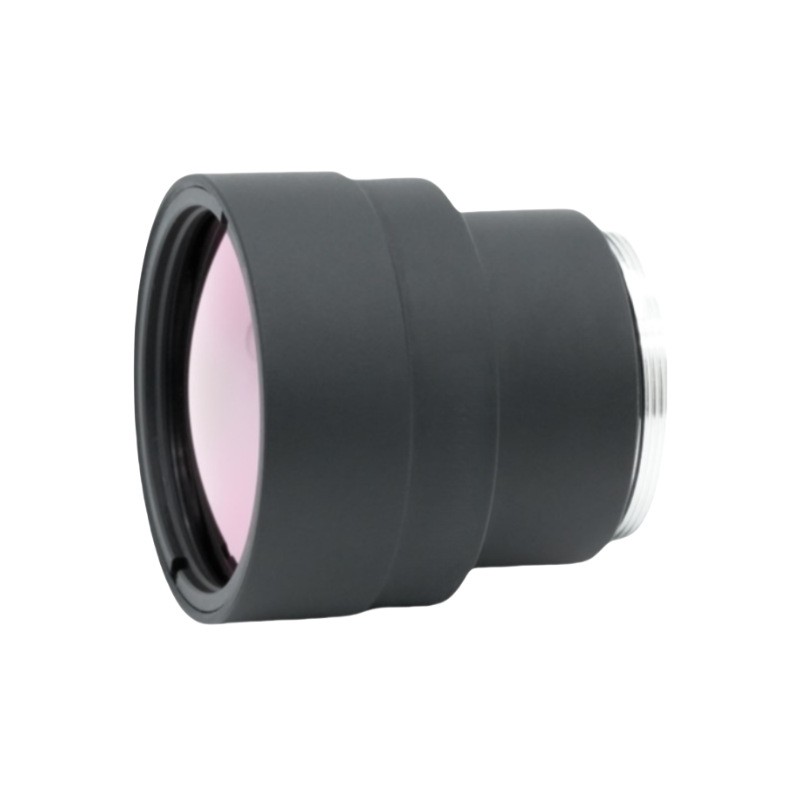

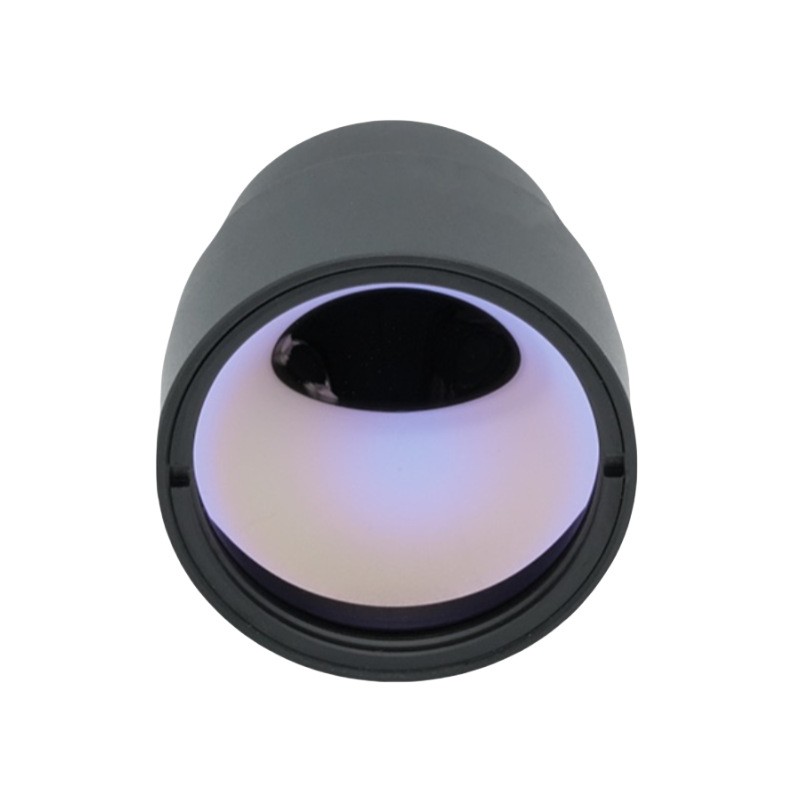

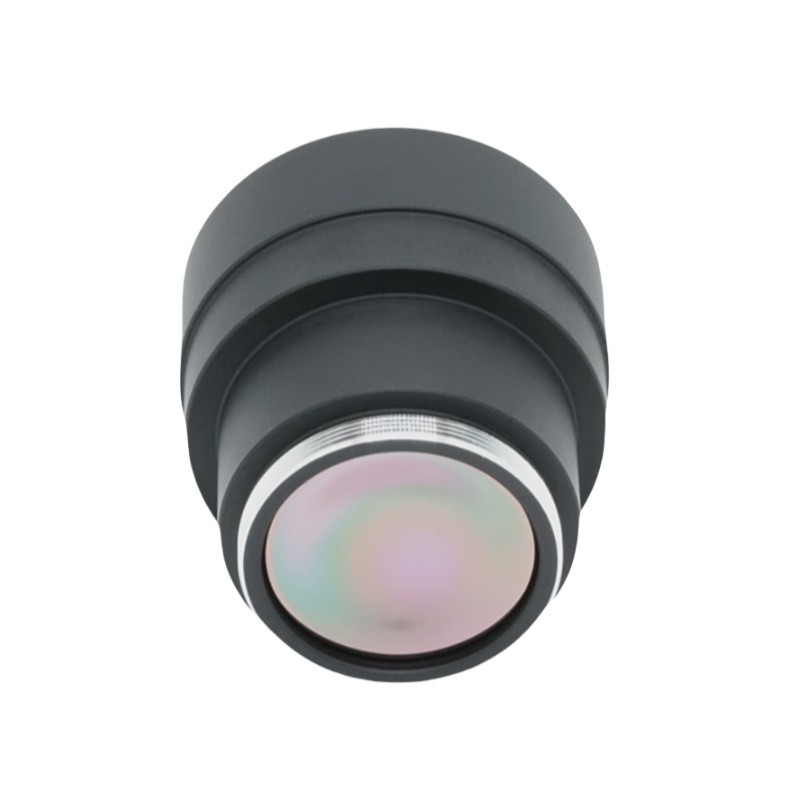

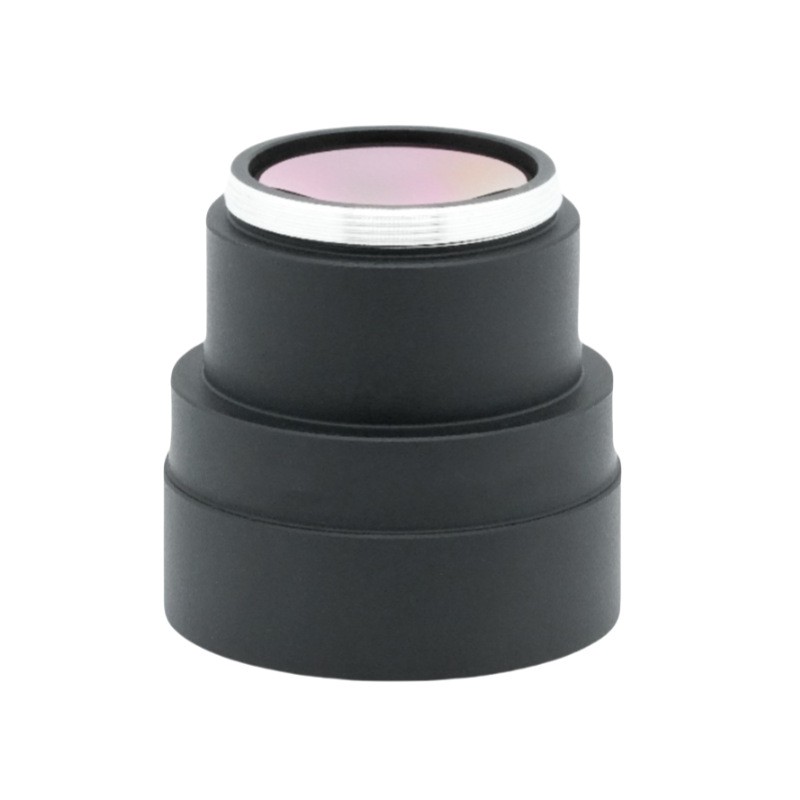

25mm 초점 거리 열화상 렌즈

제품 개요

이 F1.0 25mm 장파 적외선 렌즈는 독립적으로 연구 및 제조되었습니다.보시옵티컬기술. 8-12μm 파장 대역 내에서 작동하는 고성능 열화상 렌즈인 이 장파 적외선 렌즈는 640×512, 12μm 렌즈 열 감지기에 최적화되어 있습니다. F1.0 대구경 구조를 자랑하는 적외선 렌즈는 낮은 가시성과 저온 모니터링 작업 시나리오에 대처할 수 있는 뛰어난 집광 성능을 제공합니다. M22×0.5 렌즈 장착 구조는 일치하는 열화상 카메라 장비에 간편하게 설치할 수 있도록 지원합니다. 프런트 엔드 렌즈 구성 요소는 IP67 보호 등급을 획득하여 안정적인 실외 작동 성능을 제공합니다. 이 25mm 열화상 카메라 렌즈는 86% 이상의 투과율과 97% 이상의 상대 조도를 실현하는 동시에 왜곡을 2% 미만으로 유지합니다. 초점 조정 범위는 2미터에서 무한대까지이며, -40℃ ~ +80℃의 온도 환경에서 안정적인 작동을 실현할 수 있습니다. BOSHI Optical Technology는 산업 및 보안 감시 열화상 장치의 안정적인 이미지 출력을 유지하기 위해 각 완제품에 대해 정밀한 보정을 구현합니다.

자세한 제품 설명

1. 매개변수

이 제품의 광학 매개변수는 BOSHI Optical Technology가 완성한 전문 튜닝을 채택합니다. 초점 거리는 25mm에 도달하고 F값은 F1.0으로 설정됩니다. 작동 파장은 표준 장파 적외선 렌즈 제품에 속하는 8‑12μm 장파 적외선 대역 내에 속합니다. 이 적외선 렌즈는 640×512, 12μm 렌즈 열 감지기와 완벽한 호환성을 실현하고 주류 비냉각식 적외선 센서 모듈에 적합합니다. 대각선 시야각은 22.5도, 수평 시야각은 17.7도, 수직 시야각은 14.1도에 이릅니다. 이러한 매개변수 구성은 중거리 모니터링 작업에 탁월한 관찰 능력을 제공합니다.

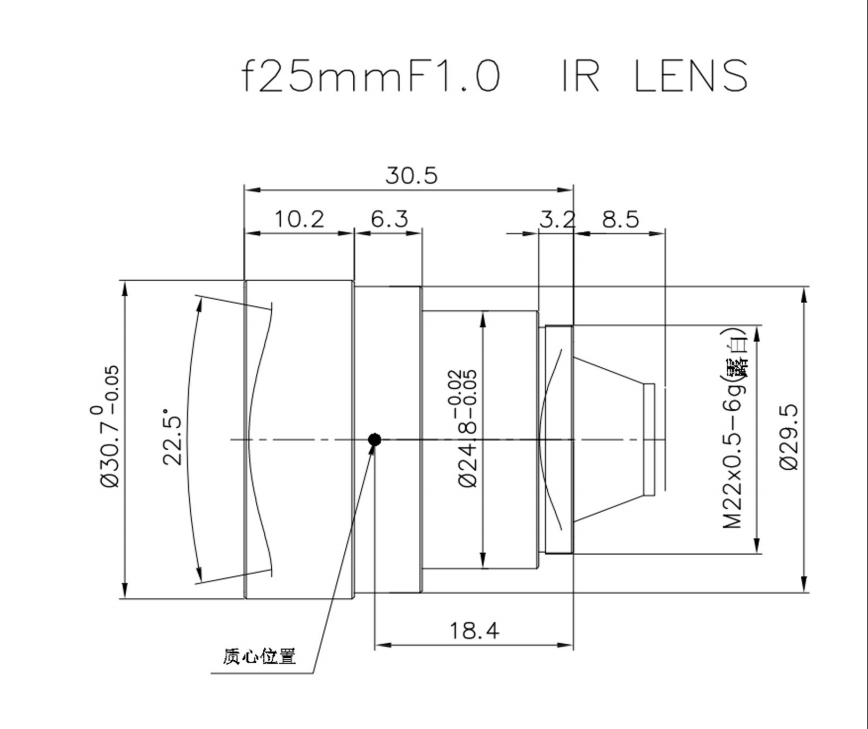

기계적 및 환경적 매개변수는 BOSHI Optical Technology의 표준화된 설계에서 비롯됩니다. M22×0.5 렌즈 장착 인터페이스를 통해 장비 제조업체는 제품 조립 및 장비 통합을 완료할 수 있습니다. 초점 조정 범위는 2미터에서 무한대까지 확장되어 단거리 검사 요구 사항은 물론 장거리 모니터링 요구 사항도 충족할 수 있습니다. 작동 온도 범위는 ‑40℃ ~ +80℃이므로열화상 렌즈극한의 기후 환경에서도 안정적인 작업 출력을 유지할 수 있습니다. 전면 렌즈 장치는 IP67 보호 등급에 도달하여 복잡한 실외 환경 배포를 지원합니다.

이미징 품질 매개변수는 고급 반사 방지 코팅 공정에 의존합니다. 노출된 광학 표면은 AR 코팅 처리를 받습니다. 실제 투과율은 86% 이상을 유지합니다. 상대조도는 97% 이상을 유지합니다. 왜곡 값은 2% 미만으로 제어됩니다. 본 열화상 카메라 렌즈의 모든 인덱스는 제품 배송 전 엄격한 검사를 거칩니다.

2. 성능상의 이점

대형 F1.0 조리개: BOSHI 광학 기술은 이 25mm 적외선 렌즈에 초대형 조리개 디자인을 적용합니다. 구조적 특징은 적외선 광자 신호의 수신 효율성을 분명히 향상시킵니다. 열 복사가 약한 환경에서 작업할 때 열화상 렌즈는 조리개 값이 작은 제품에 비해 훨씬 더 선명한 열화상 영상을 출력할 수 있습니다.

우수한 광학적 균일성: 97% 이상의 상대 조도 지수는 사진 가장자리 영역의 다크 코너 현상을 효과적으로 억제합니다. 2% 미만의 왜곡률은 열화상 사진의 기하학적 신뢰성을 보장합니다. 이 성능 기능은 측정 지향 열 시스템 애플리케이션 시나리오에 대한 안정적인 기술 지원을 제공합니다.

견고한 환경 적응성: 전면 렌즈의 IP67 보호 등급으로 옥외용 먼지 방지 및 단기 방수 기능을 구현합니다. BOSHI Optical Technology의 최적화된 광학 구조는 급격한 온도 변화로 인한 초점 오프셋 현상을 효과적으로 억제합니다. 장파 적외선 렌즈는 급격한 온도 변화 조건에서도 일관된 이미징 효과를 유지할 수 있습니다.

고투과율 AR 코팅: 이 25mm F1.0 열화상 카메라 렌즈의 코팅층은 적외선의 표면 반사 손실을 낮춥니다. 적외선 에너지의 활용 효율성을 촉진하고 전체 열화상 카메라 시스템의 신호 대 잡음비를 높입니다. 12μm 렌즈 일치 광학 구조는 센서 성능 잠재력을 최대한 활용합니다.

성숙한 표준화된 인터페이스: M22×0.5 렌즈 장착 모드는 편리한 제품 교체를 지원합니다. BOSHI Optical Technology의 장비 협력 파트너는 이 표준화된 인터페이스를 통해 대용량 조립 작업을 효율적으로 수행할 수 있습니다.

3.응용 분야

실외 경계 보안 감시: 이열화상 렌즈국경 방어 현장 모니터링 업무를 지원합니다. 또한 공장 구역과 캠퍼스 구역에 대한 주변 열 모니터링 작업을 수행할 수도 있습니다. 25mm 적외선 렌즈는 보조 가시광원 없이 주야간 침입자 탐지 작업을 완료합니다. IP67 등급 구조 성능은 장파 적외선 렌즈의 안정적인 장시간 실외 작동을 보장합니다.

산업 예측 유지 관리: 이 열화상 카메라 렌즈는 열 검사 카메라 장치에 조립할 수 있습니다. 운영자는 12μm 렌즈와 일치하는 광학 성능을 활용하여 전력 장비, 기계 베어링 구성 요소 및 전기 캐비닛 시설의 과열 오류 위험을 발견합니다. 640×512 감지기 매칭 용량은 장비 결함 진단을 위한 풍부한 사진 세부 정보를 보장합니다.

교통 및 운송 모니터링: 이 제품은 도로 교통 적외선 감지 작업에 적용될 수 있습니다. 차량 열 특성 캡처 및 이상 온도 경보 트리거 기능을 완성합니다. 이 25mm 렌즈의 중거리 시야 특성은 도로 측 실시간 모니터링 요구 사항에 적합합니다.

무인 시스템 페이로드: F1.0 열화상 렌즈의 컴팩트한 볼륨 특성으로 인해 지상 로봇 장비 및 소형 무인 항공기 탑재에 적합합니다. 안개가 자욱한 날씨, 야간 환경 또는 연기가 가득한 환경에서 적외선 렌즈는 수색 및 구조 작업 실행을 지원합니다.

화재 예방 및 조기 경보: 장파 적외선 렌즈는 산불 모니터링 임무를 수행합니다. 창고 내부 온도 조기 경보 기능도 구현합니다. 25mm 초점 거리 구성은 사용자가 중간 거리의 비정상적인 열원 정보를 적시에 캡처하는 데 도움이 됩니다.
