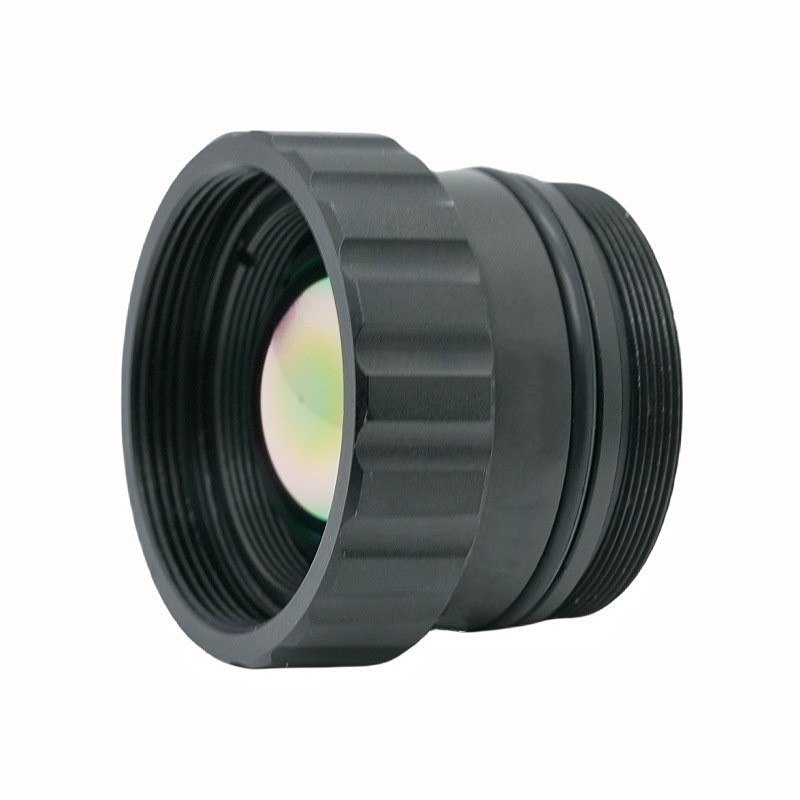

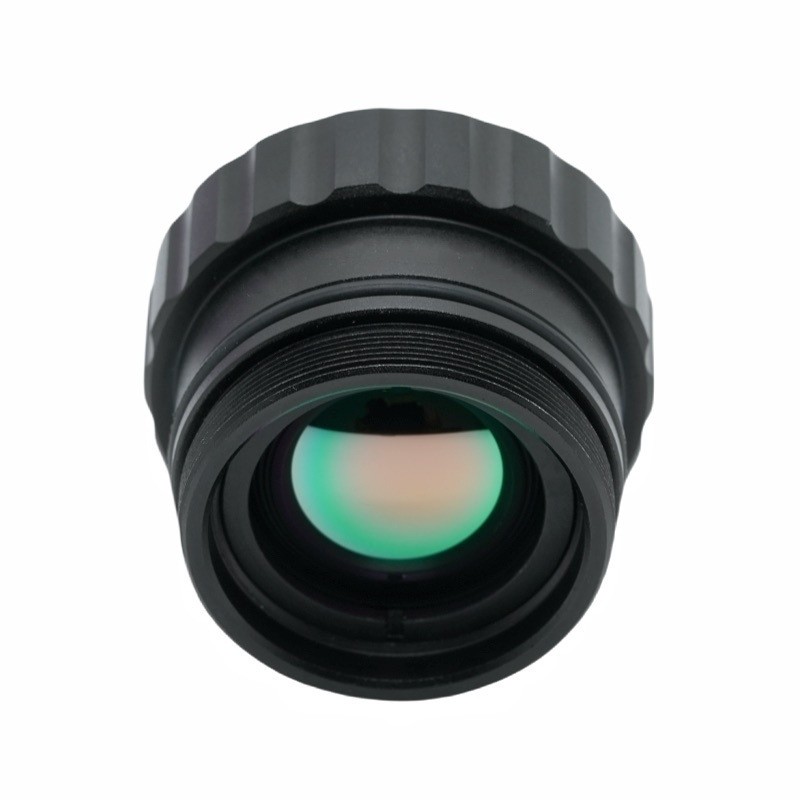

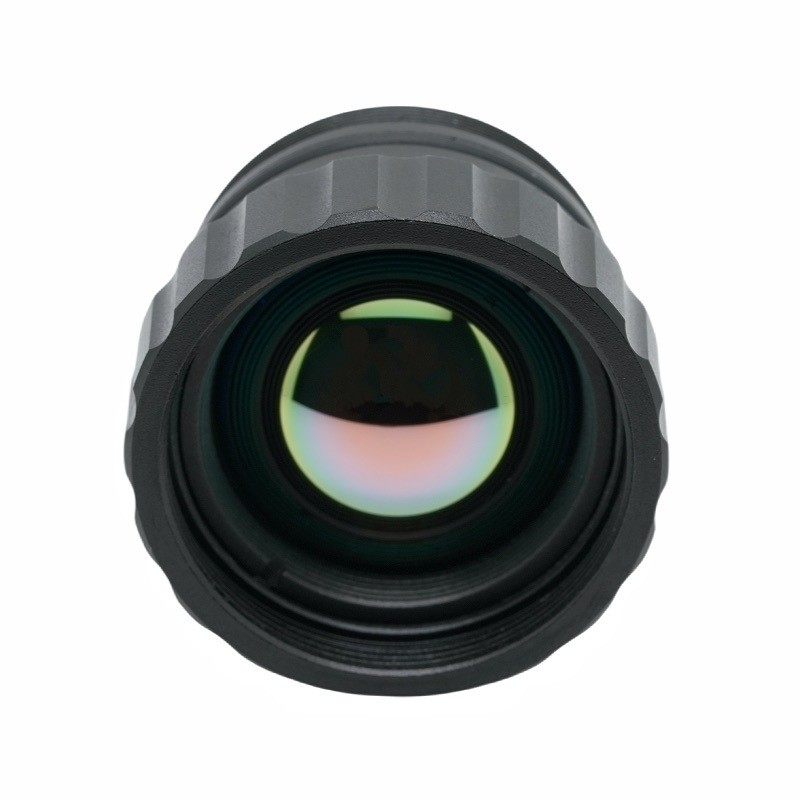

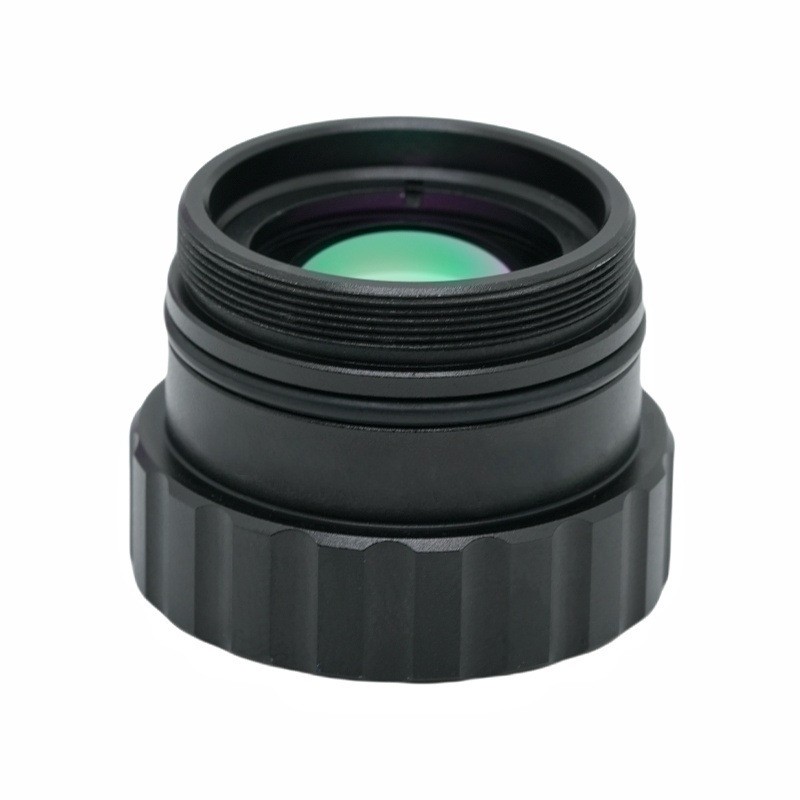

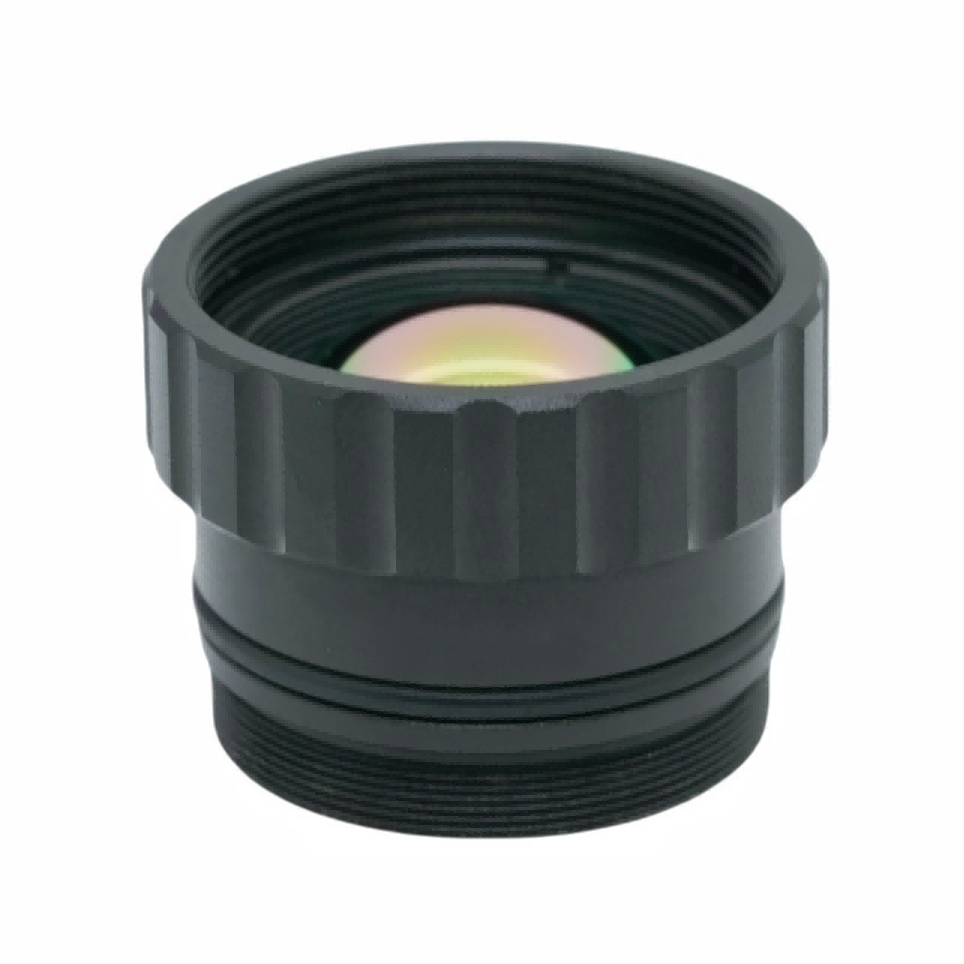

19mm 초점 거리 열화상 렌즈

제품소개

BOSHI Optical Technology가 개발한 이 F1.0 19mm 적외선 열화상 렌즈는 8-12μm 파장 대역 내에서 작동하는 장파 적외선 열화상 시스템에 맞게 제작된 고성능 광학 부품입니다. 이 19mm 적외선 렌즈는 640×512,12μm 적외선 감지기를 지원하며 적당한 수평 시야와 놀라운 집광 기능 사이의 균형을 잘 유지합니다. BOSHI Optical Technology에서 제조한 이 장파 적외선 렌즈는 노출된 모든 광학 표면에 AR 코팅을 적용하고 IP67 전면 요소 방수 구조를 제공하여 복잡한 실외 조건에 대처할 수 있습니다. 0.5미터에서 무한대까지 범위를 조절하는 조정 가능한 초점이 특징이며 -40℃에서 +80℃에 걸쳐 안정적인 광학 성능을 유지하여 만족스러운 투과율과 상대 조명 출력을 제공합니다. 이는 산업용 모니터링, 주변 보안, 온도 측정 열화상 카메라를 위한 신뢰할 수 있는 광학 하드웨어 역할을 합니다.

자세한 제품 설명

1. 매개변수 분석

광학 사양:이 19mm 적외선 렌즈는 초대형 조리개 F1.0을 갖추고 있으며 수평 화각은 22.85도에 달해 감지 거리와 장면 커버리지 용량의 균형을 잘 유지합니다. 작동 파장은 수동 열화상 이미징의 핵심 스펙트럼 대역 역할을 하는 8-12μm 장파 적외선 대기 창에 속합니다. 열화상 광학 장치는 이미지 재구성을 위해 충분한 적외선을 수집할 수 있습니다.

감지기 호환성:광학 구조는 12μm 픽셀 피치 적외선 감지기와 함께 640×512 해상도에 맞게 최적화되었습니다. 이는 시중에서 판매되는 주류 비냉각식 IR 렌즈 센서 모듈과 완벽하게 일치할 수 있습니다.

기계 및 환경 매개변수:M25×0.5 마운트 표준 나사 구조를 채택하여 설치 및 조립 작업이 용이합니다. 초점 조정 범위는 0.5m에서 무한대까지 커버하며 근거리 대상과 장거리 장면 모두에 대한 관찰 요구를 충족할 수 있습니다. 작동 온도 범위는 ‑40℃에서 +80℃까지 확장되어 초저온 및 고온 작업 환경에 적합합니다. 전면 광학 구성 요소는 IP67 침투 보호 등급을 획득하여 실외 먼지 및 물 침입을 방지합니다.

광학 품질 지수: 노출된 광학 표면은 AR 코팅 처리를 채택합니다. 이 장파 적외선 렌즈의 전체 투과율은 90% 이상입니다. 상대조도는 86% 이상으로 유지됩니다. 왜곡 값은 이미징 기하학적 성능을 보장하기 위해 마이너스 10% 미만으로 제어됩니다.

2. 성능상의 이점

1. 우수한 조명 컬렉션:F1.0 초대형 조리개 구조는 적외선 광자의 수신 효율을 크게 높입니다. 열 복사 신호가 약한 경우에도 이 19mm 적외선 렌즈가 장착된 열화상 카메라는 선명한 온도 대비 이미지를 출력할 수 있습니다.

2. 높은 광학 효율:AR 코팅은 광학렌즈군과 협력하여 적외선 에너지 손실을 줄입니다. 전체 투과율은 90% 이상을 유지합니다. 86% 이상의 상대 조도는 이미지 중앙에서 가장자리까지 이미지 밝기를 균일하게 유지하고 이미징 영상의 어두운 모서리 현상을 효과적으로 방지합니다.

3. 가혹한 환경 적응성:프런트 엔드 렌즈는 IP67 보호 수준을 달성하여 먼지 침입과 물에 의한 침식을 차단합니다. 넓은 작동 온도 범위는 광학적 열 드리프트를 효과적으로 억제합니다. BOSHI Optical Technology는 이 열화상 광학장치에 대해 엄격한 온도 적응성 검증을 수행하므로 잦은 온도 변화에도 안정적인 이미징 성능을 유지할 수 있습니다.

4.유연한 초점 조정:0.5미터에서 무한대까지의 초점 범위는 단거리 대상 검사와 장거리 모니터링 작업 간의 원활한 전환을 지원합니다. 사용자는 실제 물체 거리 요구 사항에 따라 초점 조정을 완료할 수 있습니다.

5. 제어 가능한 왜곡:왜곡 지수는 마이너스 10% 미만으로 유지됩니다. 출력 이미지의 기하학적 변형을 낮추고 온도 측정 관련 애플리케이션 시나리오에 대한 측정 정밀도를 높입니다.

6. 표준화된 인터페이스:M25×0.5 마운트 표준 스레드는 시장에 나와 있는 대부분의 주류 비냉각식 적외선 열화상 카메라 어셈블리와 빠른 도킹 및 통합을 실현할 수 있습니다. 시스템 통합자의 맞춤형 수정 작업 부하를 줄여줍니다.

3. 적용분야

1. 경계 보안 및 국경 모니터링:보안 광학 제품은 BOSHI Optical Technology의 주요 제품 방향 중 하나입니다. 이 비냉각식 IR 렌즈는 실외 열 감시 카메라에 설치할 수 있습니다. 가시광선 지원 없이 하루 종일 침입자를 감지하는 기능을 구현합니다. 일반적인 사용 시나리오에는 공장 경계 울타리 모니터링, 공원 경계 보호 및 국경 검사 작업이 포함됩니다.

2.산업 예측 유지보수:이 19mm 적외선 렌즈는 열 검사 장비에 조립할 수 있습니다. 직원은 이를 활용하여 전력 시설, 기계 베어링, 전기 캐비닛 및 파이프라인 시스템의 과열 결함을 발견할 수 있습니다. 조기 결함 발견은 예상치 못한 장비 가동 중단 손실을 방지하는 데 도움이 됩니다.

3.화재 예방 및 조기 경보 시스템:장파 적외선 렌즈는 산불 모니터링 프로젝트 및 창고 화재 위험 검사 작업에 배치할 수 있습니다. 비정상적인 고온 지점을 사전에 포착하여 화재 사고에 대한 조기 경고 신호를 제공할 수 있습니다.

4. 차량 탑재 열 화상 시스템:특수 차량의 야간 보조 시각 구성 요소 역할을 합니다. 완전히 어두운 환경이나 안개가 심한 기상 조건에서는 보행자, 도로 장애물 및 야생 동물에 대한 감지 작업을 완료합니다.

5. 건물 에너지 절약 감지:휴대용 열화상 장비와 일치할 수 있습니다. 작업자는 건물 벽의 열 손실 상황, 공기 누출 위치 및 단열층 결함 문제를 확인하기 위해 이 열화상 광학 장치를 적용합니다. 건물 에너지 절약형 개조를 위한 데이터 지원을 제공합니다.

6.무인 시스템 페이로드:이 제품은 UAV 장치에 통합될 수 있습니다. 공중 열 조사, 환경 모니터링, 수색 구조 임무를 수행합니다. IP67 성능은 UAV 실외 비행 작동을 보장합니다.
