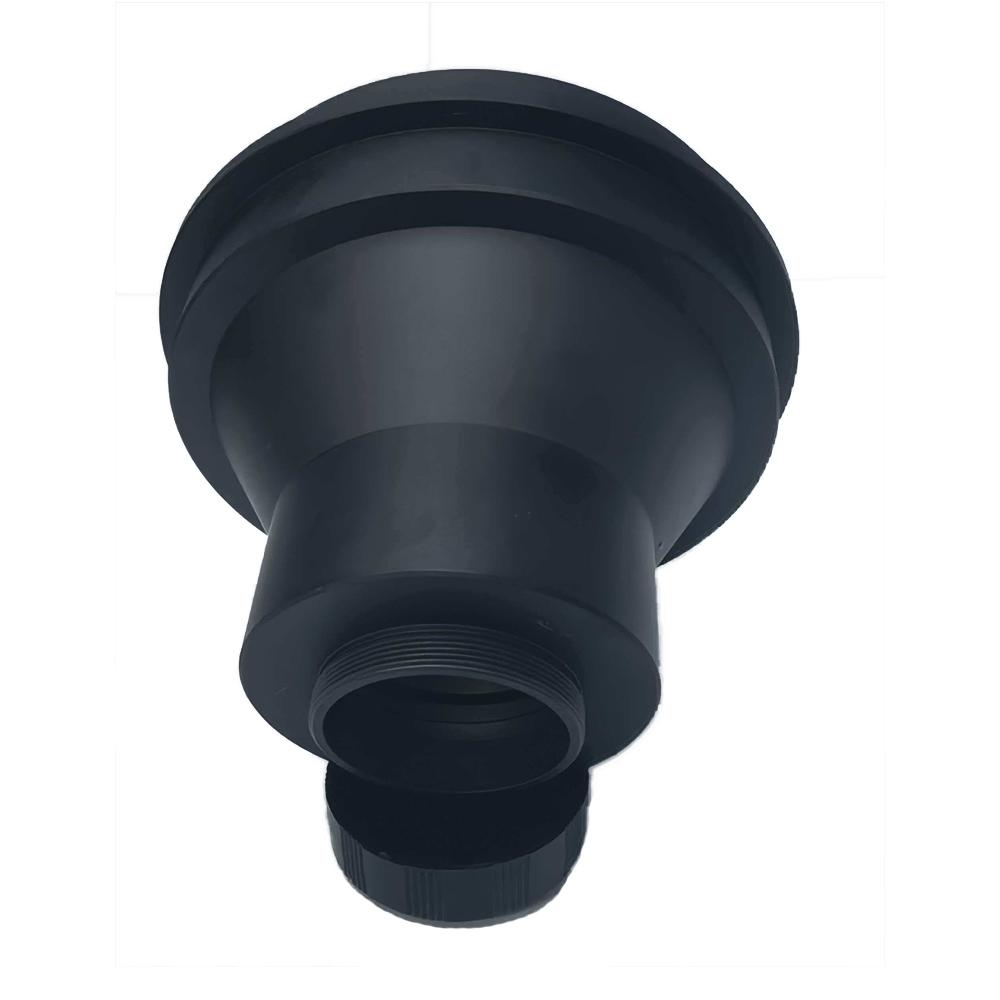

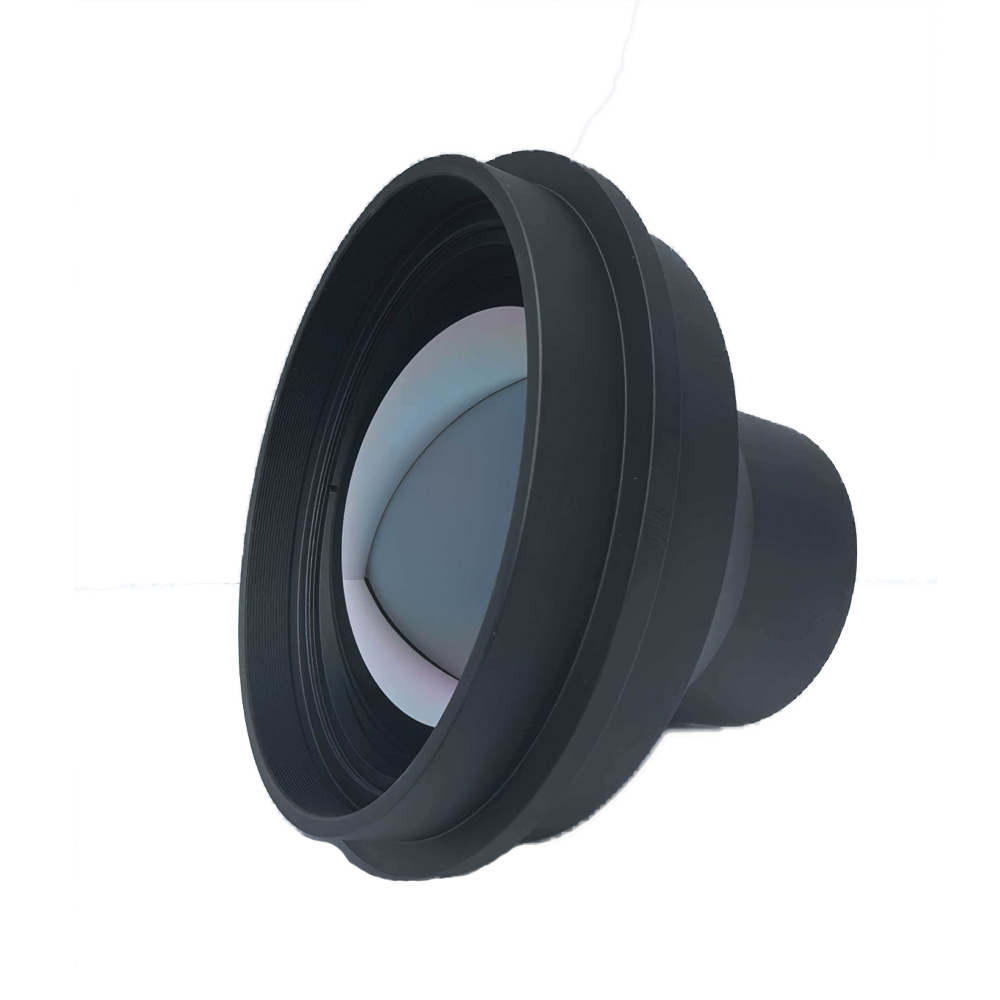

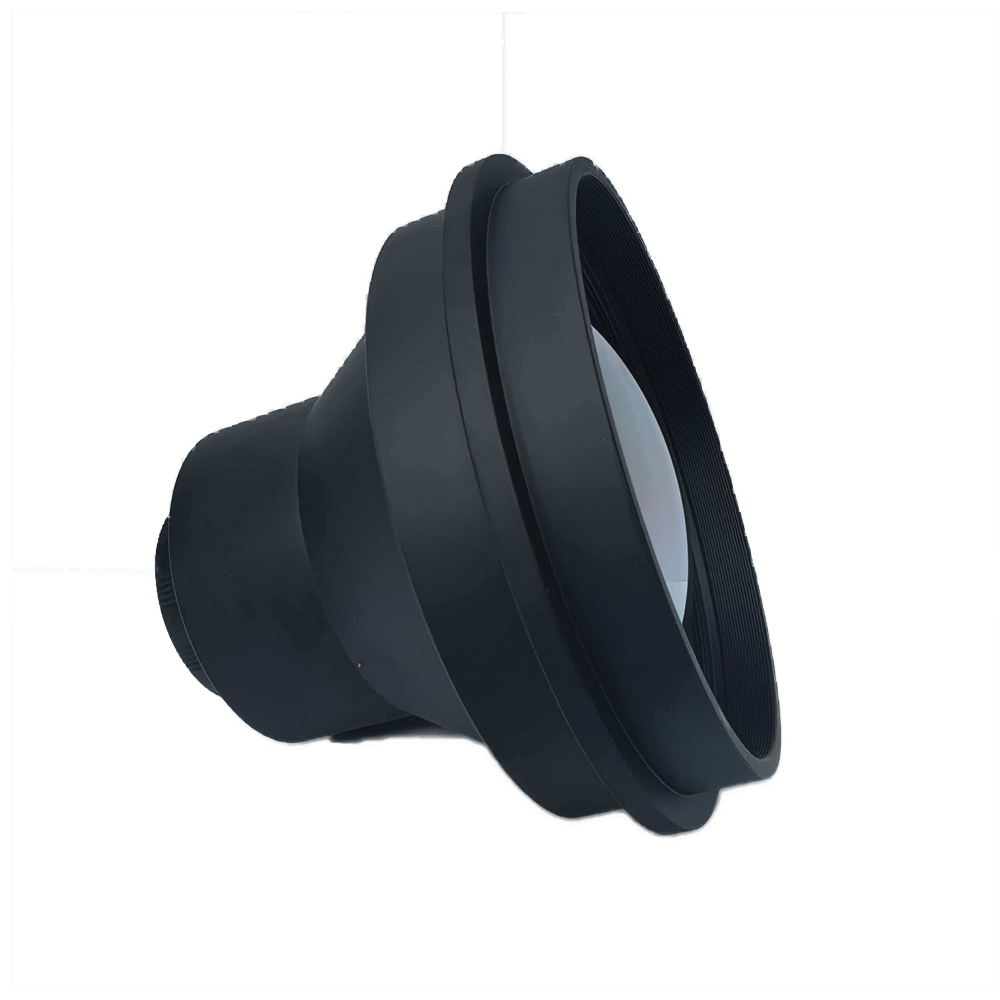

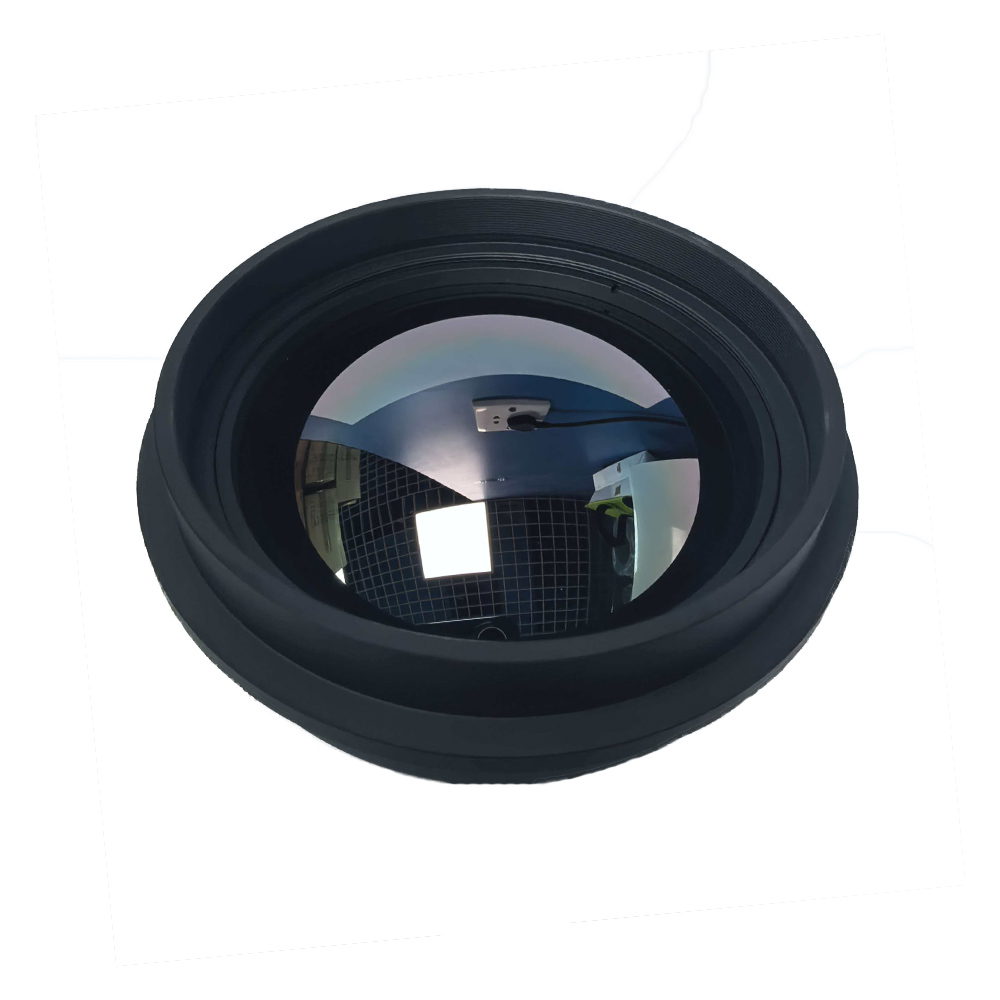

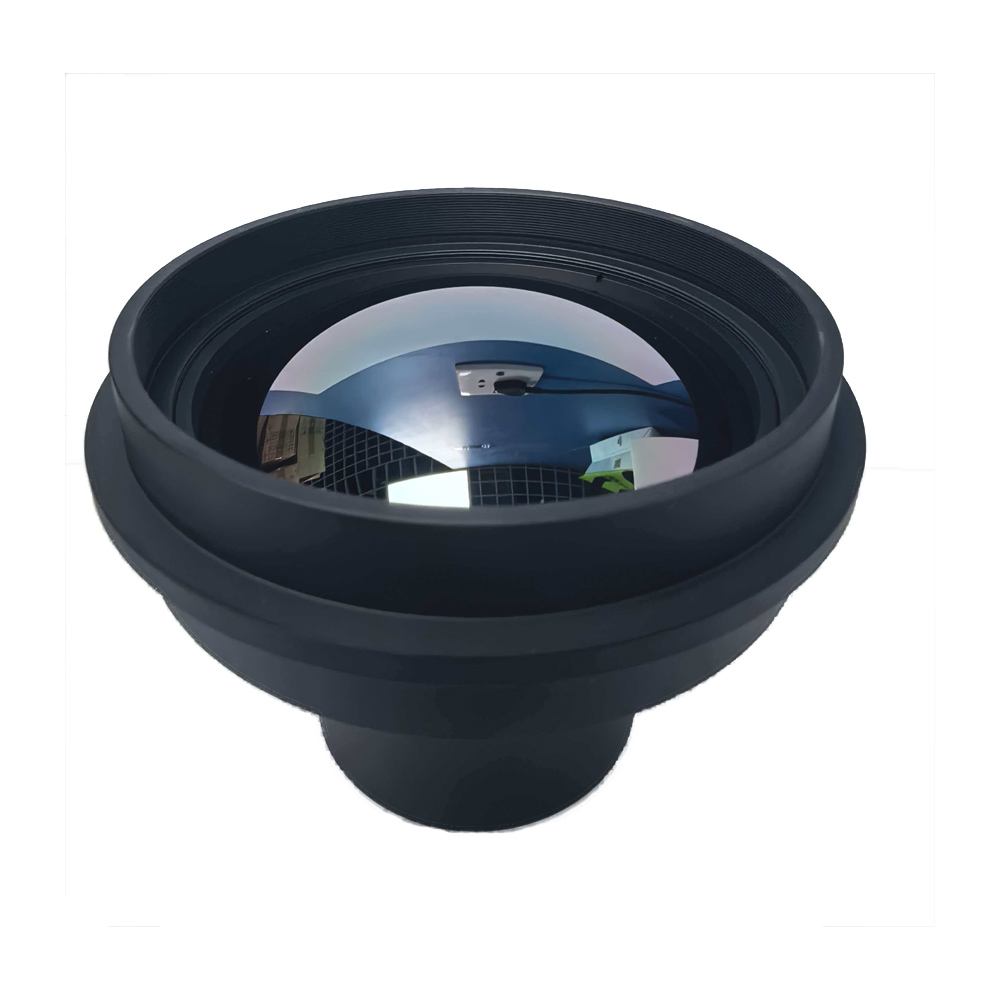

75mm 초점 거리 열화상 렌즈

제품 간략한 설명

이 고성능75mm 열화상 렌즈에서 독자적으로 개발, 생산하고 있습니다.보시옵티컬기술. 이 열화상 렌즈는 640×512 열 17μm 적외선 감지기와 결합하여 고화질 장파 적외선 이미징 출력을 구현하도록 최적화되었습니다. 대구경 F1.0 디자인을 채택했습니다. 이 광학 무열화 렌즈는 추가 전기 포커싱 어셈블리 없이 안정적인 광학 무열화 효과를 제공하며 영하 40도에서 섭씨 80도까지의 극한 작동 온도에서 일관된 이미징 품질을 유지합니다. 고화질 노출 광학 코팅이 적용된 이 렌즈는 최대 88%의 투과율과 96% 이상의 상대 조도를 달성하여 전체 시야에 대해 균일한 밝기 분포를 실현합니다. 왜곡 값은 0.85%로 제어되어 캡처된 이미지의 기하학적 편차를 줄입니다. M34 마운팅 표준을 적용하여 빠르고 안정적인 조립 작업을 지원합니다. 전면 요소 IP67 등급은 탁월한 방진 및 방습 성능을 제공합니다. 순중량이 약 475g인 이 소형 IR 렌즈는 여러 적외선 관찰 장치에 대한 원활한 통합을 지원합니다. BOSHI 광학 기술이 구현한 엄격한 생산 품질 관리를 통해 이 장파 적외선 대물렌즈는 실외 열 관찰 및 모니터링 작업을 위한 신뢰할 수 있는 광학 핵심 구성 요소가 됩니다.

제품상세설명

매개변수 분석

1. 초점 거리와 조리개. 이 열화상 렌즈는 F1.0 대형 조리개와 75mm 초점 거리를 갖추고 있습니다. 조리개가 클수록 더 많은 적외선 복사 에너지를 수집합니다. 저조도 작업 조건에서 적외선 이미지 캡처를 위한 신호 대 잡음비를 효과적으로 높일 수 있습니다.

2. 검출기 호환성. 이 17μm 감지기 렌즈는 640×512 열 비냉각식 적외선 감지기와 완벽한 매칭 효과를 달성합니다. 8.3도 수평 및 6.6도 수직 시야를 제공하여 중장거리 시나리오의 관찰 요구를 충족합니다.

3. 광학 구조. IR 렌즈는 광학 무열화 렌즈 설계 방식을 채택합니다. 넓은 온도 변화로 인해 발생하는 열적 초점 흐림 현상을 상쇄하고 모터 구동 초점 구조에 대한 요구 사항을 제거합니다.

4. 광학 코팅 및 광학 인덱스. 고화질 노출 광학 코팅은 88%의 투과율을 제공합니다. 96%보다 높은 상대 조도 값은 전체 이미징 영역에서 균일한 밝기를 보장합니다. 왜곡 지수는 0.85%로 유지되어 이미징 출력을 위한 실제 장면 특징을 복원합니다.

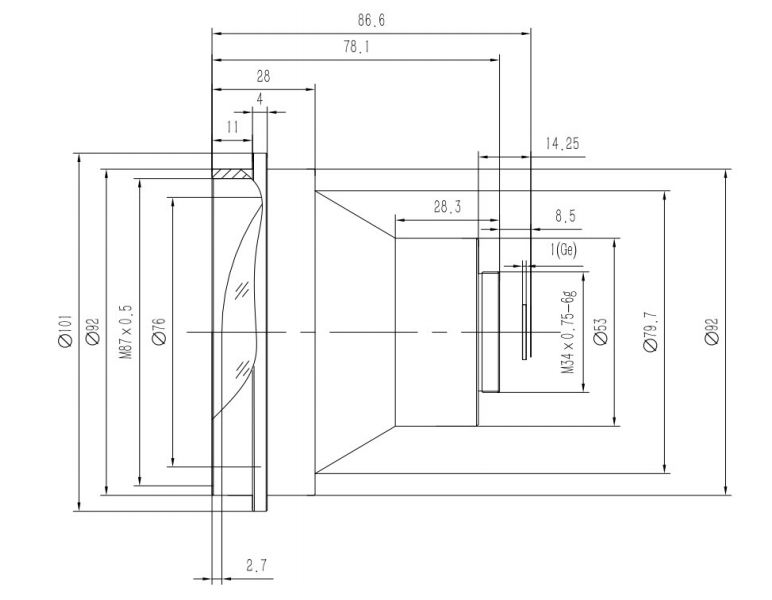

5. 기계 및 환경 사양. 편리한 설치 작업을 위해 M34 장착 사양을 따릅니다. 전면 요소는 IP67 침투 보호 수준에 도달했습니다. 작동 온도 범위는 섭씨 영하 40도부터 플러스 80도까지입니다. 순중량은 475g에 가까워 경량 시스템 통합이 용이합니다.

성능상의 이점

1. 안정적인 무열 이미징 용량. BOSHI Optical Technology는 이 장파 적외선 대물렌즈에 수동 광학 무열화 기술을 적용합니다. 75mm 열화상 렌즈는 전체 작동 온도 범위 내에서 선명한 초점 상태를 유지합니다. 전자 포커싱 부품으로 인한 고장 위험을 방지합니다. 또한 전체 시스템 전력 소비를 줄이고 기계적 오작동 가능성을 낮춥니다.

2. 우수한 광학 성능. 이 F1.0 열화상 렌즈의 고투과율 코팅은 충분한 적외선 에너지 입력을 보장합니다. 96% 이상의 상대 조도는 이미징 프레임의 어두운 모서리 문제를 제거합니다. 0.85%의 매우 낮은 왜곡으로 타겟 모양 변형을 방지합니다. 정확한 타겟 측정 및 식별 작업을 위한 견고한 기반을 마련합니다.

3. 강력한 환경 적응성. IP67 전면 요소 보호 등급은 이 광학 무열화 렌즈의 핵심 부분을 먼지, 비, 물 튀김으로부터 보호합니다. 견고한 기계적 구조 덕분에 IR 렌즈는 복잡하고 가혹한 실외 기후 조건에 대처할 수 있습니다.

4. 친숙한 시스템 통합 속성. 표준화된 M34 인터페이스를 통해 신속한 기계 조립 작업이 가능합니다. 475그램의 경량 기능은 차량 탑재 장비, 항공 장치 및 휴대용 적외선 장치의 탑재 하중 압력을 줄여줍니다.

5. 신뢰할 수 있는 생산 품질. BOSHI Optical Technology는 공장 내에서 광학 설계, 렌즈 조립 및 성능 교정을 완료합니다. 모든 17μm 감지 렌즈는 제품 배송 전에 엄격한 온도 사이클 테스트와 광학 성능 검사를 거칩니다.

응용 분야

1. 국경 및 경계 보안. 이 열화상 렌즈는 고정식 열감시 카메라 내부에 조립할 수 있습니다. 장거리 경계 경보 기능을 지원합니다. 640×512 열 매칭 렌즈는 완전한 암흑 환경에서도 주야간 침입자를 감지합니다.

2. 차량 탑재 열 관찰. 이 F1.0 광학 무열화 렌즈는 차량 탑재 적외선 모니터링 시스템의 핵심 구성 요소 역할을 합니다. 안개가 낀 날씨, 야간 및 기타 시야가 좋지 않은 조건에서 도로 위험 감지 작업을 실행합니다.

3. 무인 시스템 페이로드. UAV 적외선 포드의 핵심 광학 장치인 이 75mm 장파 적외선 대물렌즈는 중거리 순찰 작업을 수행합니다. 산불 조기경보 임무 및 야생동물 모니터링 사업을 지원합니다.

4. 산업 온도 검사. 640×512 열적외선 감지기와 함께 사용되는 이 IP67 등급 IR 렌즈는 전기 장비의 온도 검사를 지원합니다. 또한 중공업 응용 시나리오에 대한 용광로 작동 상태를 모니터링합니다.

5. 휴대용 열 관측 장치. 이 17μm 검출기 렌즈는 휴대용 열화상 단안 장치에 통합될 수 있습니다. 복잡한 기상 조건에서 수색 및 구조 작업은 물론 야외 현장 임무를 수행할 때 안정적인 광학 성능을 제공합니다.
