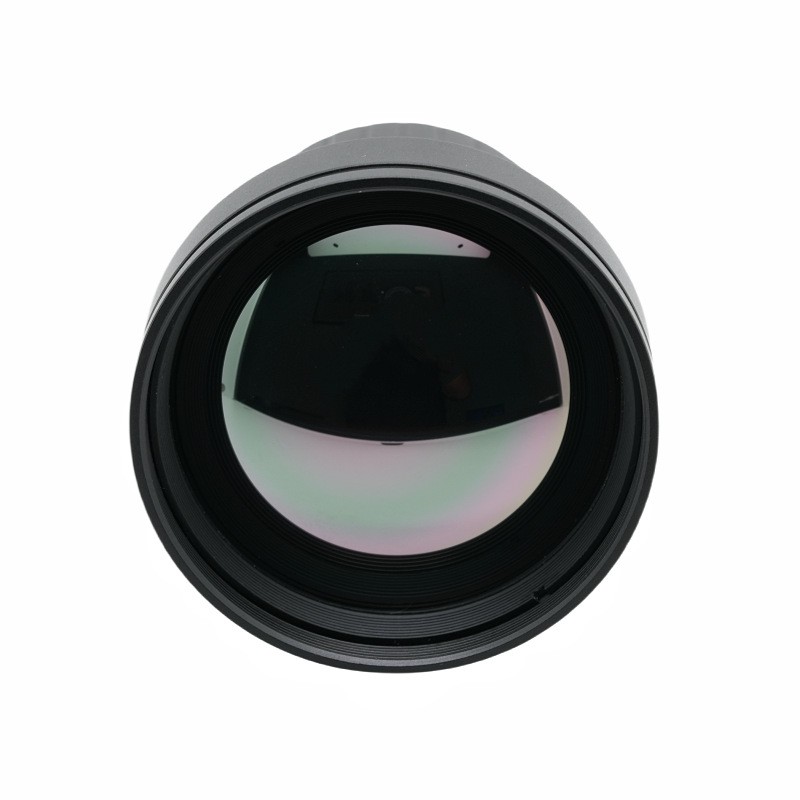

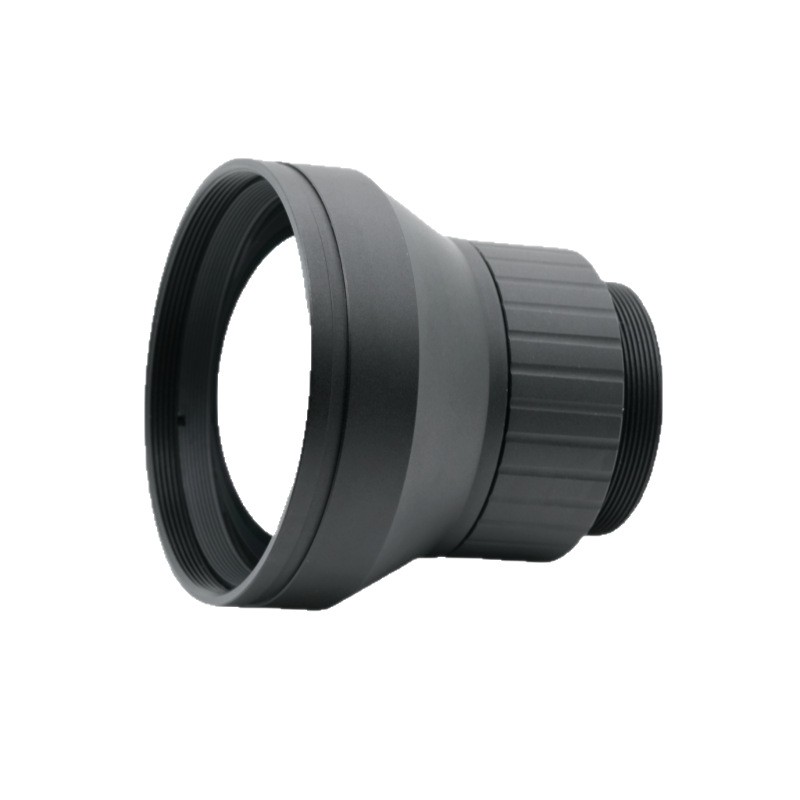

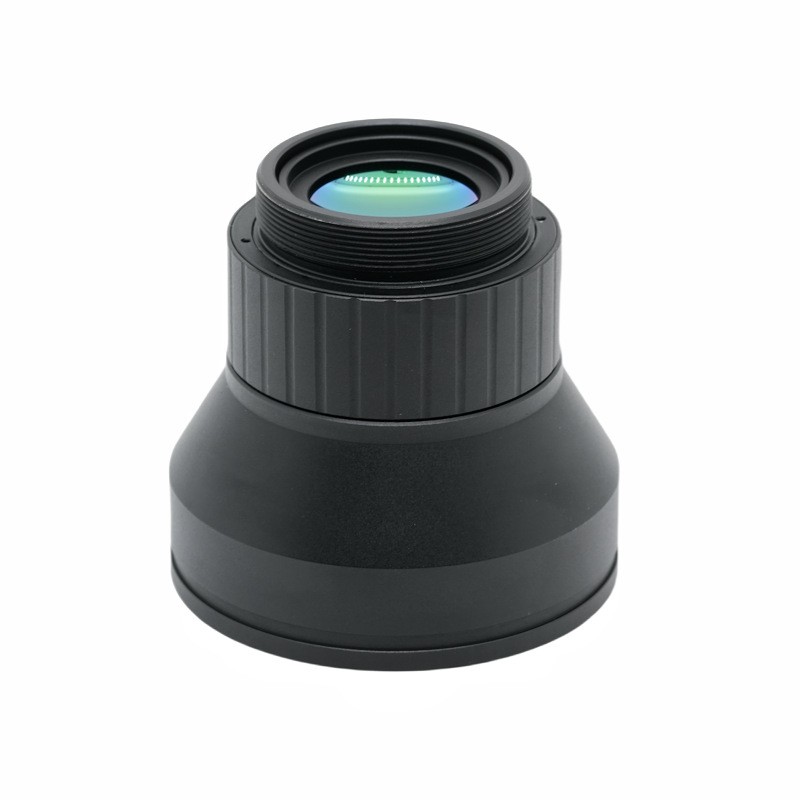

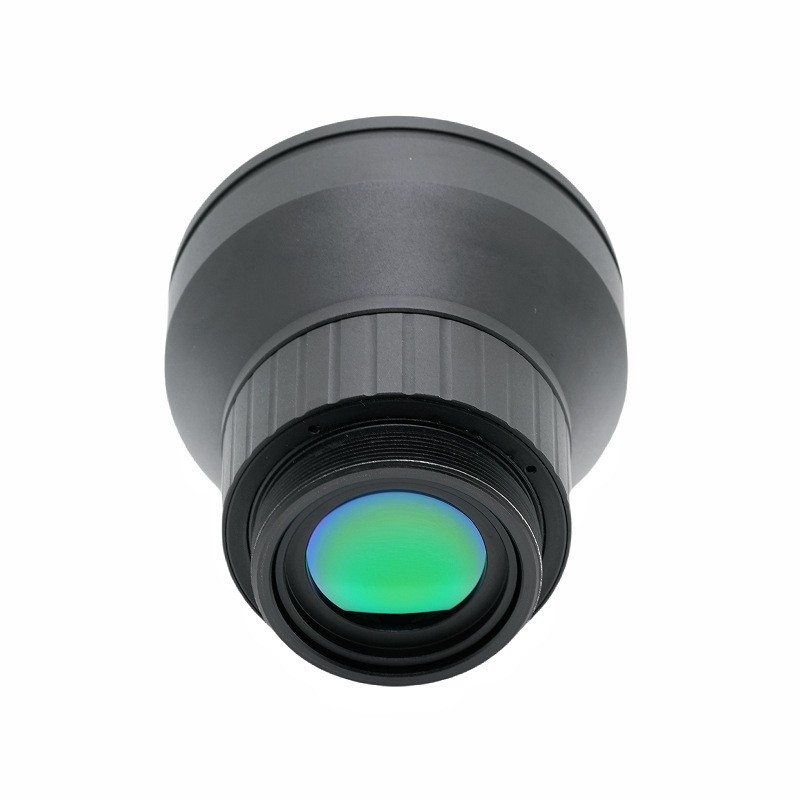

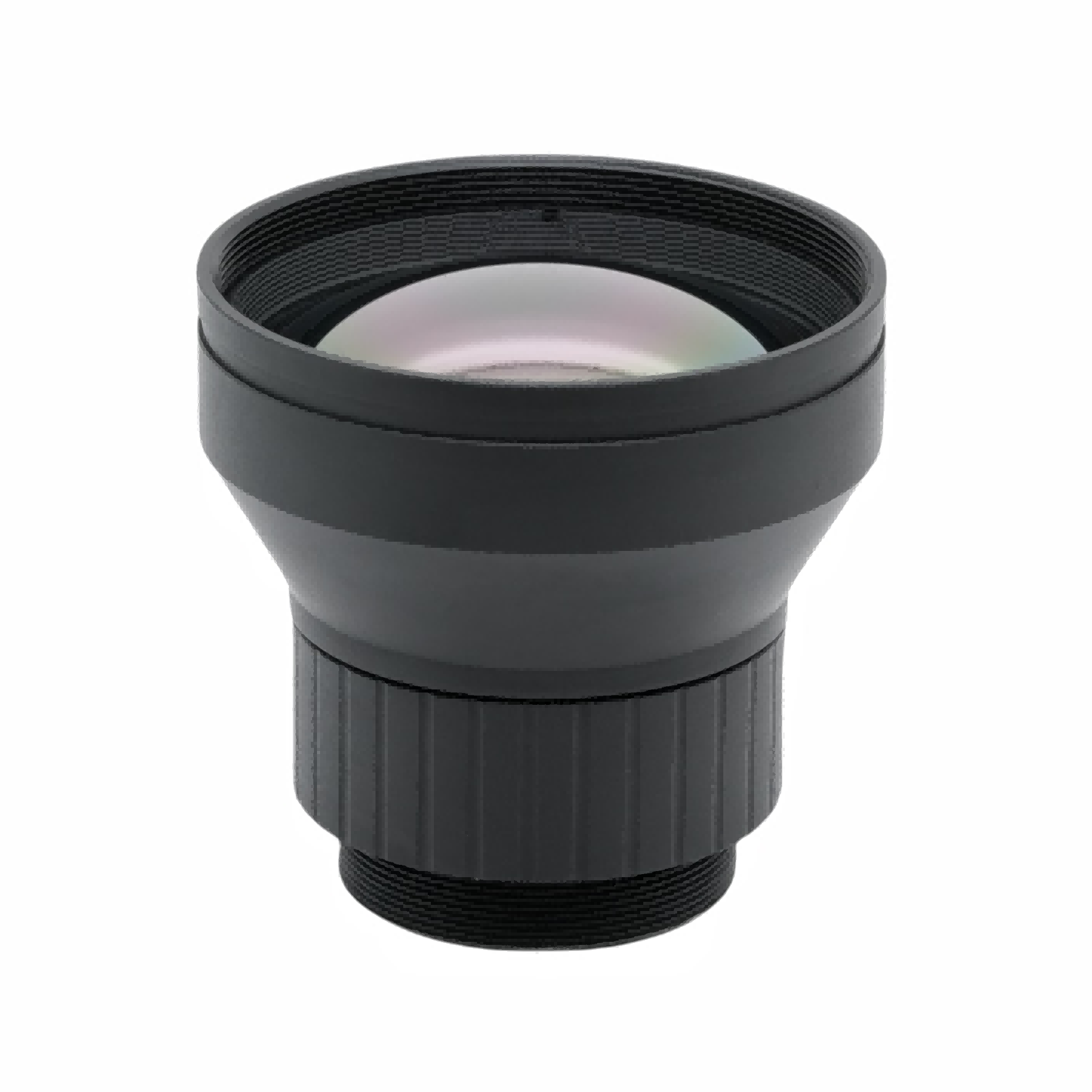

50mm 초점 거리 열화상 렌즈

제품 간략한 설명

이 고성능 열화상 렌즈는 BOSHI Optical Technology가 비냉각식 장파 적외선 열화상 장치에 맞게 개발 및 제조한 것입니다. 밝은 F1.0 대형 조리개와 함께 50mm 초점 거리를 채택한 이 열화상 렌즈는 저조도 열 감지 시나리오에 대처할 수 있는 탁월한 집광 기능을 갖추고 있습니다. 이 제품은 640×512,12μm 적외선 감지기와 일치하며 일반적인 8‑12μm 장파 적외선 스펙트럼 대역에서 작동합니다.

전면 광학 부품은 IP67 방수 등급에 도달했습니다. 이 제품은 섭씨 영하 40도부터 영하 80도까지의 온도 범위 내에서 안정적으로 작동할 수 있습니다. 2미터에서 무한대까지 초점 조정을 지원합니다. 투과율은 90% 이상을 유지하고 상대 조도는 94% 이상에 도달하여 균일하고 선명한 열 이미지를 생성할 수 있습니다. 이 적외선 렌즈는 실외 모니터링, 주변 보안, 열 관찰 등의 시나리오에 적합합니다. 열악한 작업 조건에서 실행되는 다양한 적외선 이미징 시스템에 안정적이고 신뢰할 수 있는 광학 성능을 제공합니다.

자세한 제품 설명

매개변수

1. 광학 스펙

50mm 초점 거리와 F1.0 대형 조리개를 갖춘 이 장파 적외선 렌즈는 8-12μm 스펙트럼 대역 내에서 작동합니다. 12μm 픽셀 크기의 640×512 검출기와 쌍을 이루는 데 최적화되어 있습니다. 대각선 화각은 11.27도, 수평 화각은 8.8도, 수직 화각은 7.0도입니다. 이러한 시야 설정은 적절한 적용 범위를 생성하고 장거리 열 관찰의 사용 요구 사항을 충족합니다. BOSHI Optical Technology는 이 열화상 렌즈에 대한 광학 시뮬레이션과 반복 검증을 완료하여 조리개 크기, 감지 거리 및 이미징 범위의 균형을 맞췄습니다.

2. 기계 및 환경 사양

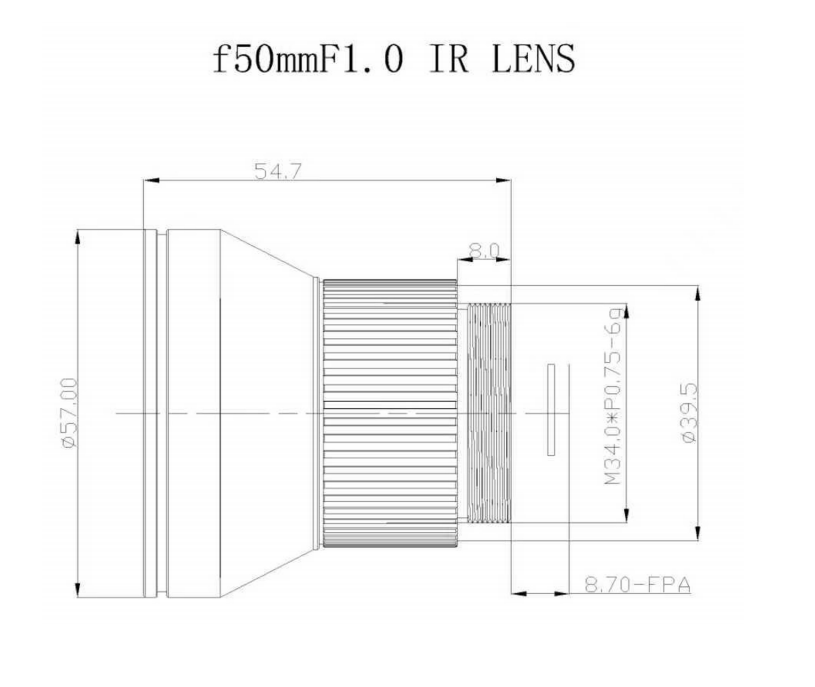

렌즈는 M34×0.75 장착 구조를 사용하여 다양한 장비 호스트에 대한 편리한 설치 및 도킹을 실현합니다. 초점 조정 범위는 2미터에서 무한대까지입니다. 전면 요소는 IP67 침투 보호 기능을 획득했습니다. 허용되는 작동 온도 범위는 섭씨 영하 40도부터 영하 80도까지이며 고온 및 저온 현장 환경에 적합합니다. 노출된 광학 표면은 AR 반사 방지 코팅으로 처리되어 적외선 에너지 반사 손실을 줄입니다. BOSHI Optical Technology는 이 비냉각식 적외선 렌즈에 대해 기계적 구조 강화 및 환경 신뢰성 테스트를 수행합니다.

3. 이미지 품질 사양

투과율 지수는 90% 이상입니다. 상대조도는 94% 이상을 유지합니다. 왜곡 값은 마이너스 1.0% 이내로 제어됩니다. BOSHI Optical Technology는 이 8‑12μm 렌즈에 대해 엄격한 생산 검사 표준을 설정합니다. 완성된 모든 열화상 렌즈는 대량 배송 시 안정적이고 일관된 이미지 출력 품질을 보장하기 위해 다중 항목 광학 테스트를 거칩니다.

성능상의 이점

1. 뛰어난 집광 성능

이 열화상 렌즈의 F1.0 대구경 설계는 적외선 광자 흡입량을 크게 높입니다. 작업 환경에서 열 복사 신호가 약한 경우 열화상의 신호 대 잡음 비율을 효과적으로 높일 수 있습니다. 더 유효한 적외선 신호가 640×512 감지기에 입력되므로 대상 윤곽과 온도 특징을 더 명확하게 구분할 수 있습니다. BOSHI 광학 기술은 내부 렌즈 그룹 레이아웃을 최적화하여 다른 광학 표시기를 희생하지 않고도 대구경 성능을 최대한 활용합니다.

2. 미세한 이미징 균일성

AR 반사 방지 코팅은 90% 이상의 투과율을 제공하고 적외선 에너지 활용률을 극대화합니다. 94% 이상의 상대조도는 이미지 모서리가 어두워지는 현상을 억제합니다. 검출기 표면에 형성된 전체 그림은 균일한 밝기를 유지합니다. 사용자는 표적을 관찰할 때 부분적으로 어두운 영역을 발견하지 않습니다. 이 장파장 적외선 렌즈는 근거리 검사든 장거리 모니터링이든 균일한 이미징 효과를 유지합니다.

3. 열악한 환경에서도 강력한 신뢰성

전면 요소의 IP67 보호 수준 덕분에 주요 광학 부품에 먼지와 물이 닿지 않습니다. 넓은 작동 온도 범위를 통해 비냉각식 적외선 렌즈는 뜨거운 여름과 추운 겨울에도 정상적으로 작동할 수 있습니다. 이 제품은 24시간 야외 연속 작업을 지원합니다. BOSHI 광학 기술은 방진, 방수, 온도 충격 검증을 완료하여 복잡한 실외 날씨에서도 렌즈가 안정적인 성능을 유지할 수 있습니다.

4. 낮은 왜곡 광학 성능

왜곡은 마이너스 1.0% 이내로 제어됩니다. 이미징 사진의 기하학적 변형은 낮은 수준으로 유지됩니다. 작업자가 열 대상의 크기 측정 및 위치 관찰을 구현하면 렌즈 왜곡으로 인한 측정 편차를 줄일 수 있습니다. 이 기능은 이렇게 만듭니다.50mm 열화상 렌즈고정밀 타겟 분석이 필요한 시나리오에 적합합니다.

5. 넓은 초점 조정 기능

2미터에서 무한대까지의 초점 간격은 기계식 초점 메커니즘을 통해 달성됩니다. 동일한 M34 마운트 렌즈는 근거리에서 확인된 물체는 물론 원거리에서 모니터링된 대상에 대해서도 선명한 이미지를 완성할 수 있습니다. 시스템 통합자는 관찰 거리를 전환할 때 렌즈 하드웨어를 교체할 필요가 없으므로 장비 적용 유연성이 향상됩니다.

응용 분야

1. 경계 보안 및 국경 감시

실외 열화상 카메라에 대량 내장되는 열화상 렌즈입니다. 전천후 탐지 기능을 바탕으로 주야간 침입 식별 및 경계 조기 경보를 실현합니다. 완전한 암흑, 안개가 자욱한 날씨 또는 열악한 조명 조건에서 이 장파장 적외선 렌즈와 일치하는 640×512 감지기는 침입하는 물체의 열 신호를 포착할 수 있습니다. BOSHI Optical Technology는 많은 보안 장비 제조업체가 경계 방어 시스템을 구축할 수 있도록 이 광학 구성 요소를 제공합니다.

2. 산업용 열검사

비냉각식 적외선 렌즈는 산업 장비의 온도 모니터링에 사용됩니다. 과열 결함 진단을 실현하기 위해 비정상적인 열점을 포착할 수 있습니다. 일반적인 사용 시나리오에는 공장 장비 상태 확인, 발전소 장비 모니터링 및 파이프라인 열 누출 검사가 포함됩니다. AR 코팅이 가져온 높은 투과율은 물체 온도 정보를 정확하게 복원하고 직원이 숨겨진 장비 위험을 사전에 찾는 데 도움이 됩니다.

3. 야외관찰 및 수색구조

8‑12μm 렌즈는 적외선 관찰 장치에 조립됩니다. 산불위험 조기경보와 현장 수색, 구조 임무도 수행한다. 가시광선이 작동하지 않는 야간 또는 짙은 안개 환경에서 50mm 초점 거리는 화재 지점 및 갇힌 사람과 같은 열원을 찾는 데 적합한 장거리 관찰 기능을 제공합니다. IP67 보호 덕분에 렌즈는 구조 현장의 복잡한 야외 기후에 적응할 수 있습니다.

4. 차량 탑재 적외선 시스템

이 F1.0 열화상 렌즈는 차량 탑재 열 모듈과 일치합니다. 차량 플랫폼은 종종 부딪치는 진동과 급격한 온도 변화에 직면합니다. BOSHI 광학 기술로 검증된 기계적 구조와 환경 성능으로 인해 렌즈는 복잡한 도로 및 기상 조건에서도 안정적인 적외선 광학 효과를 출력합니다. 이는 차량 시스템이 주변의 열 표적을 인식하도록 지원합니다.

5. 비냉각식 적외선 카메라 어셈블리

보시옵티컬Technology는 이 M34 마운트 열화상 렌즈를 OEM 및 ODM 열화상 카메라 제조업체의 핵심 광학 부품으로 공급합니다. 파트너는 이 렌즈를 640×512 감지기 및 회로 모듈과 결합하여 카메라 제품 조립을 완성할 수 있습니다. 이 제품은 시스템 요구 사항에 따라 맞춤형 매칭 조정을 지원하고 적외선 카메라 제조업체의 대량 생산 요구 사항을 충족합니다.
