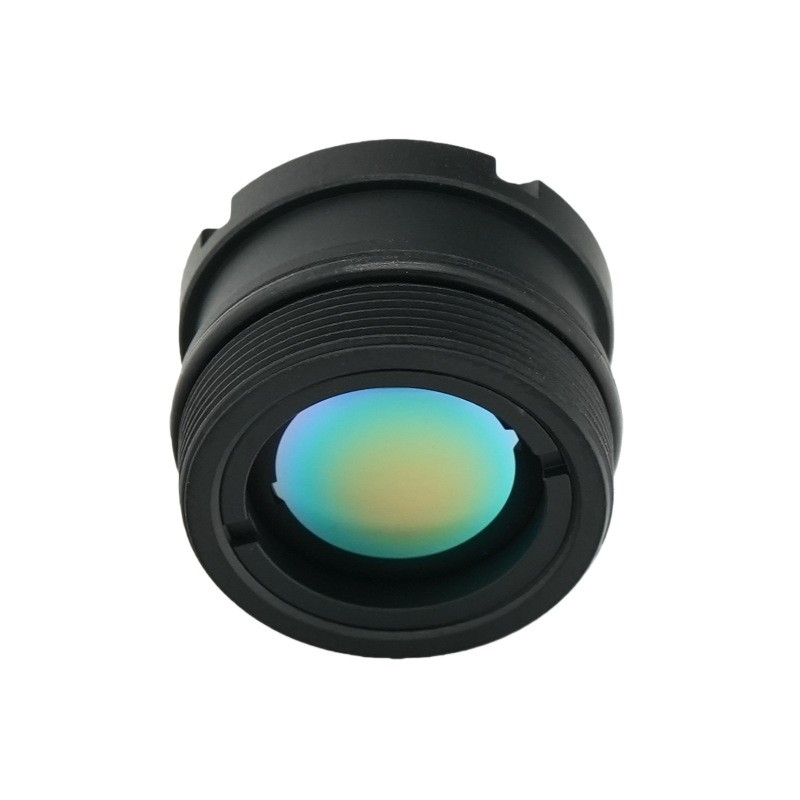

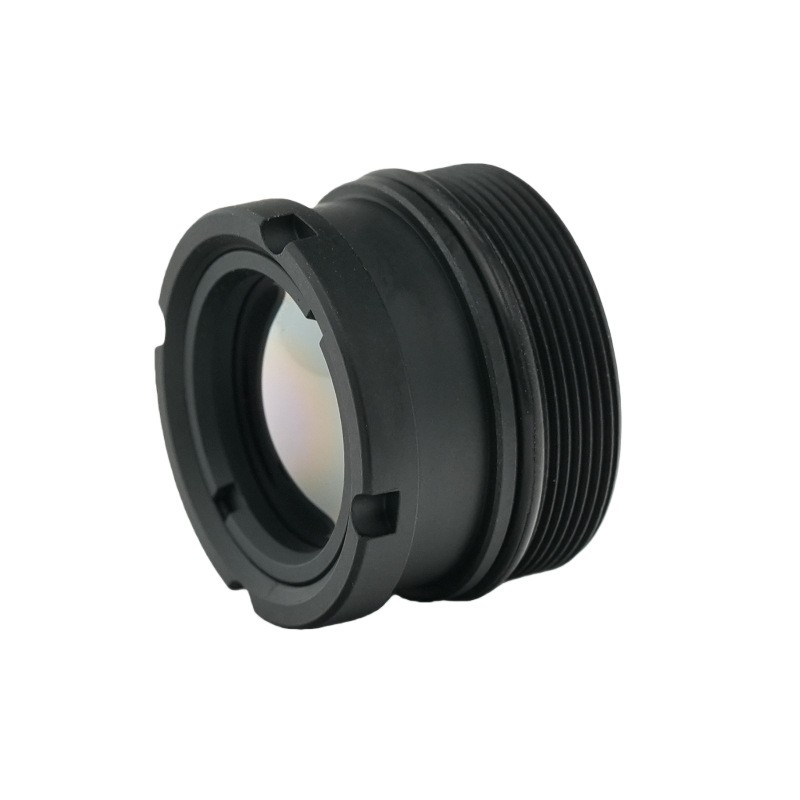

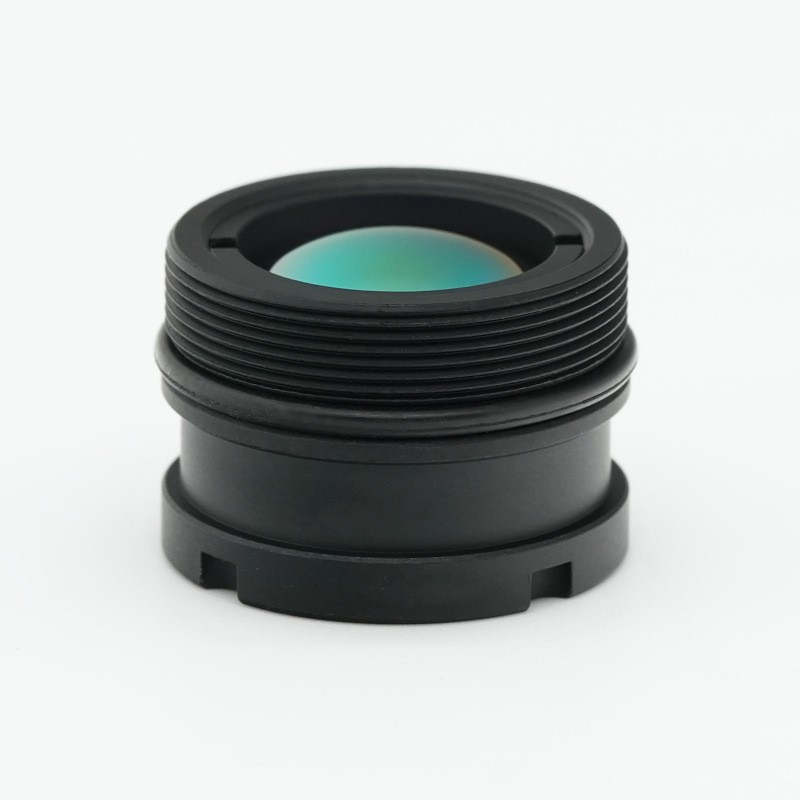

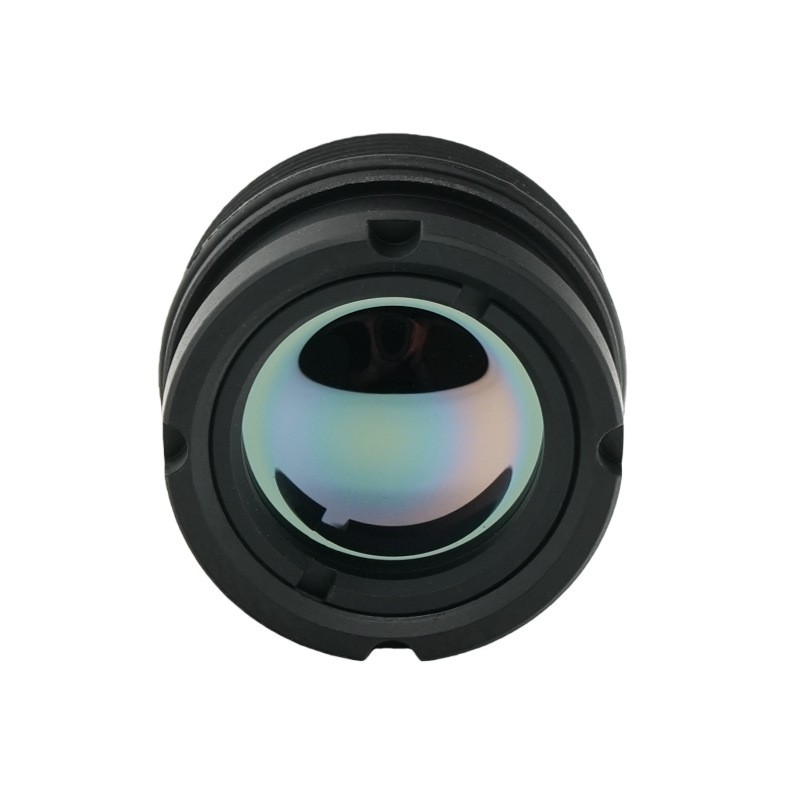

M17 9.1mm 열화상 렌즈

제품 개요

보시옵티컬 Technology에서 제조한 이 프리미엄 비냉각식 열화상 렌즈는 소형 휴대용 열화상 카메라 장치에 안정적인 광학 성능을 제공합니다. 이 9.1mm 초점 거리 장파 적외선 렌즈는 초대형 F1.0 조리개를 특징으로 하며 640×512 12μm 검출기와 완벽하게 일치합니다. HD 코팅 및 IP67 전면 요소 보호 기능을 통해 전천후 실외 배포를 위해 넓은 온도 범위에서 안정적인 출력을 유지합니다. 산업 모니터링, 보안 검사 및 다양한 현장 적용 시나리오에 이상적인 광학 코어 역할을 하며 높은 투과율, 우수한 상대 조도 및 잘 제어된 왜곡을 제공하여 선명한 열 이미지 캡처를 지원합니다.

자세한 제품 설명

매개변수

1. 광학 성능 매개변수. 이 장파장 적외선 렌즈는 9.1mm 초점 거리와 F1.0 조리개를 채택했습니다. 작동 파장은 8‑12μm 장파 적외선 대역을 포괄합니다. 대각선 시야각은 62.4도, 수평 시야각은 48.1도, 수직 시야각은 38.5도에 달합니다. 이러한 넓은 시야는 넓은 영역의 관찰 작업을 지원합니다. 대형 조리개 디자인은 안정적인 열화상을 위해 복잡한 주변 조건에서 충분한 적외선 복사를 수집합니다.

2. 검출기 매칭 매개변수. 개발자:보시옵티컬기술, 이 비냉각식 열화상 렌즈는 12μm 픽셀 피치의 640×512 감지기에 최적화되어 있습니다. 광학 구조는 시중의 주류 소형 열 센서 모듈에 적합합니다. 광학 풋프린트는 검출기 대상 표면과 정확하게 정렬되어 검출기 해상도를 최대한 활용하고 불일치로 인한 이미지 비네팅이나 해상도 낭비를 방지합니다.

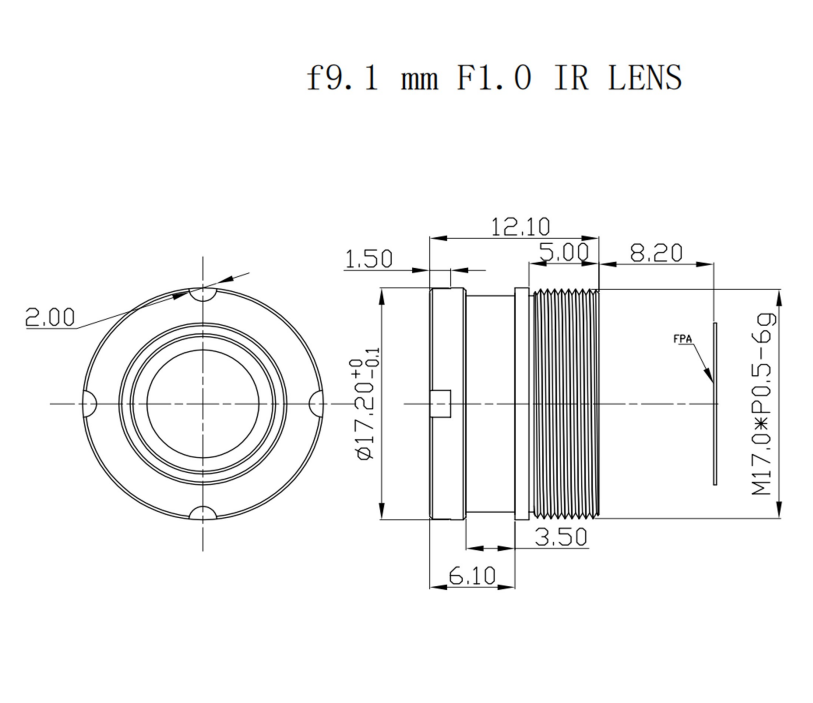

3. 기계적 및 환경적 매개변수. 렌즈는 M17×0.5 나사형 마운트를 사용하여 기계적으로 쉽게 조립할 수 있습니다. 초점 범위는 3미터에서 무한대까지 커버하며 근거리 및 원거리 대상 모두에 대한 감지 요구 사항을 충족합니다. 다양한 극한 기후 조건에 대처할 수 있도록 작동 온도 범위는 -40℃ ~ +80℃입니다. 전면 광학 요소는 IP67 침투 보호 등급에 도달하여 먼지와 물의 침입을 차단합니다.

4. 광학 품질 지표. 이 열화상 렌즈의 광학 투과율은 90% 이상입니다. 상대 조도는 84% 이상으로 유지되고 왜곡 값은 -10% 미만으로 유지됩니다. 노출된 광학 표면은 HD 코팅으로 처리됩니다. 높은 투과율로 적외선 신호 손실을 줄입니다. 좋은 상대 조명은 풀 프레임 이미지의 균일한 밝기를 보장합니다. 왜곡을 제어하면 넓은 화각으로 인한 이미지 변형이 줄어듭니다.

성능상의 이점

1. 초대형 F1.0 조리개 장점. 이 장파 적외선 렌즈의 F1.0 대형 조리개는 더 많은 적외선 방사 에너지를 포착합니다. 저온 및 저조도 환경에서 이미징 감도와 유효 감지 거리가 눈에 띄게 향상됩니다. BOSHI Optical Technology는 조리개 구조에 대한 반복적인 광학 시뮬레이션을 완료하여 광 흡수 용량과 수차 제어의 균형을 맞춥니다.

2. 높은 투과율과 HD코팅이 장점입니다. 노출된 표면의 HD 코팅은 이 비냉각식 열화상 렌즈의 광학 투과율을 90% 이상 제공합니다. 코팅은 표면 반사를 효과적으로 억제하고 이미지 대비를 높이며 고스트 이미지 간섭을 줄입니다. 전송 중에 손실되는 적외선 에너지가 줄어들고 더 유효한 적외선 신호가 640×512 12μm 검출기에 들어갑니다.

3. 탁월한 가장자리 조명 이점. 84%보다 높은 상대 조도는 전체 이미지 프레임에서 균일한 밝기를 유지합니다. 많은 광각 열화상 렌즈 제품은 프레임 가장자리에 뚜렷한 어두운 모서리 효과를 나타냅니다. 이 렌즈는 광학 레이아웃 최적화를 통해 이러한 결함을 해결하고 주변 관찰 영역에 대한 명확한 세부 정보를 보장합니다.

4. IP67 프런트 엔드 방수 구조적 장점. 전면 광학 요소는 IP67 보호 표준을 충족합니다. 먼지나 물이 튀더라도 내부 광학 부품이 손상될 수 없습니다. 사용자는 추가 보호 하우징 없이 야외 전천후 작업을 위해 이 열화상 렌즈를 배포할 수 있습니다. 이러한 구조적 특징은 터미널 열화상 카메라 장비의 시스템 통합 비용을 낮춰줍니다.

5. 광범위한 온도 적응성 이점. 이 9.1mm 초점 거리 열화상 렌즈는 -40℃에서 +80℃까지 안정적인 이미징 성능을 유지합니다. 효과적인 열 초점 흐림 억제 메커니즘을 채택했습니다. 열적 디포커스(Thermal Defocus)는 급격한 주변 온도 변화에도 낮은 수준을 유지하므로 이 렌즈가 장착된 장치는 수동으로 초점을 다시 맞추는 작업을 자주 수행할 필요가 없습니다.

6. 컴팩트한 M17×0.5 마운트 인터페이스 이점. M17×0.5 나사형 마운트는 작은 설치 공간을 차지합니다. 소형 열화상 카메라, UAV 열 탑재체 렌즈 장비 및 휴대용 열화상 장치의 통합에 큰 편의성을 제공합니다. 광학 성능을 희생하지 않고도 최종 제품의 부피와 무게를 잘 보존할 수 있습니다.

적용분야

1. 보안 및 경계 감시 시나리오. 이 비냉각열화상 렌즈실외 국경 방어, 공장 경계 모니터링 및 무인 현장 조기 경보 작업에 적합합니다. 완전한 어둠 속에서 침입자 표적을 탐지합니다. BOSHI Optical Technology가 축적한 풍부한 프로젝트 경험을 바탕으로 이 장파장 적외선 렌즈는 많은 주변 조기 경보 열 카메라 제품의 핵심 광학 부품 역할을 합니다.

2. 산업 예측 유지보수 시나리오. 이 열화상 렌즈가 장착된 열화상 카메라는 전기 장비에 대한 열 검사, 파이프라인 온도 모니터링 및 기계적 과열 결함 진단을 수행합니다. 운영자는 수집된 온도 분포 데이터를 통해 숨겨진 장비 위험을 사전에 식별하여 예측 유지 관리를 실현하고 예상치 못한 가동 중단 손실을 줄입니다.

3. 무인 항공기 탑재량 시나리오. 이 장파장 적외선 렌즈는 공중 열 조사, 산불 예방, 수색 및 구조 임무를 지원합니다. 컴팩트한 M17×0.5 마운트는 UAV 열 페이로드 렌즈 장치의 제한된 설치 공간에 적합합니다. IP67 보호는 실외 공중 조건에서 안정적인 작동을 보장하며 넓은 시야는 대규모 지상 스캐닝을 지원합니다.

4. 휴대용 열화상 장치 시나리오. 이 열화상 렌즈는 휴대용 소방용 열화상 카메라, 응급 구조 장비 및 건물 에너지 손실 감지 장비에 적용됩니다. 휴대용 제품은 구성 요소의 부피와 무게에 대해 엄격한 요구 사항을 설정합니다. 이 소형 비냉각식 열화상 렌즈는 휴대용 제품 디자인과 일치하며 현장 작업자에게 안정적인 열화상 출력을 제공합니다.

5. 차량 탑재 열화상 시나리오. 이 장파장 적외선 렌즈는 자동차 야간 투시 및 오프로드 주행 보조 이미징을 지원합니다. 이는 완전히 어두운 운전 조건에서도 유효한 이미지 출력을 제공하고 운전자가 도로 장애물과 잠재적인 위험을 인식하는 데 도움이 됩니다. IP67 등급은 차량 운행 중 복잡한 기상 조건을 처리합니다.

6. 야생동물 관찰 및 환경 모니터링 시나리오. 이 열화상 렌즈는 동물 개체군 모니터링, 산불 조기 경보 및 야외 생태 연구를 지원합니다. 별도의 광원 없이 야생동물 표적의 열복사 신호를 포착합니다. IP67 보호 및 광범위한 온도 적응성은 개방된 야생 환경에서 안정적인 작동을 지원합니다.
