자세한 제품 설명

3.1 매개변수

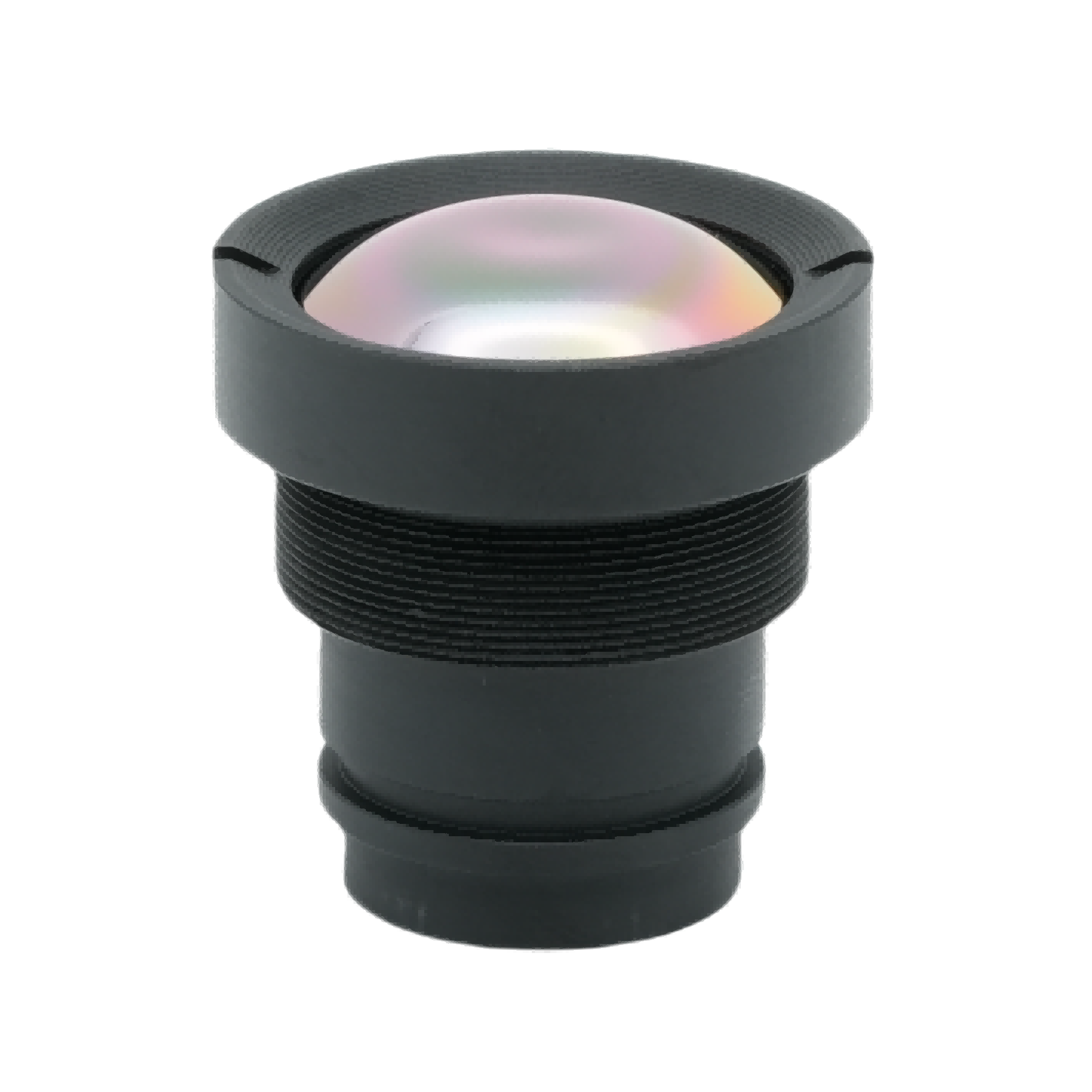

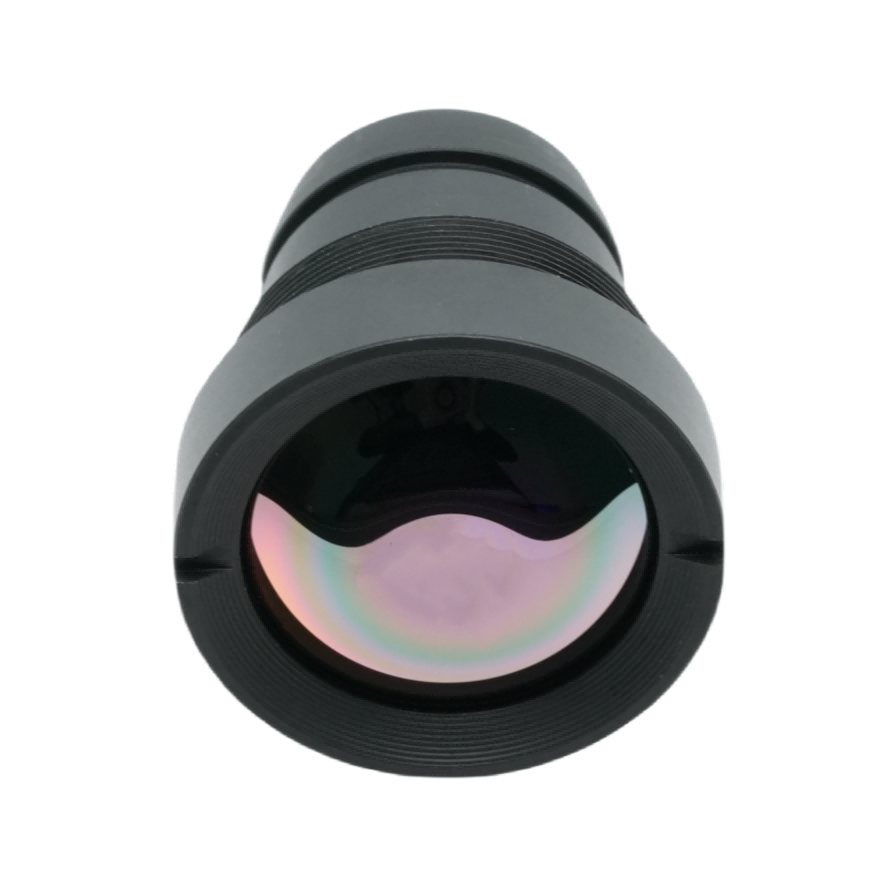

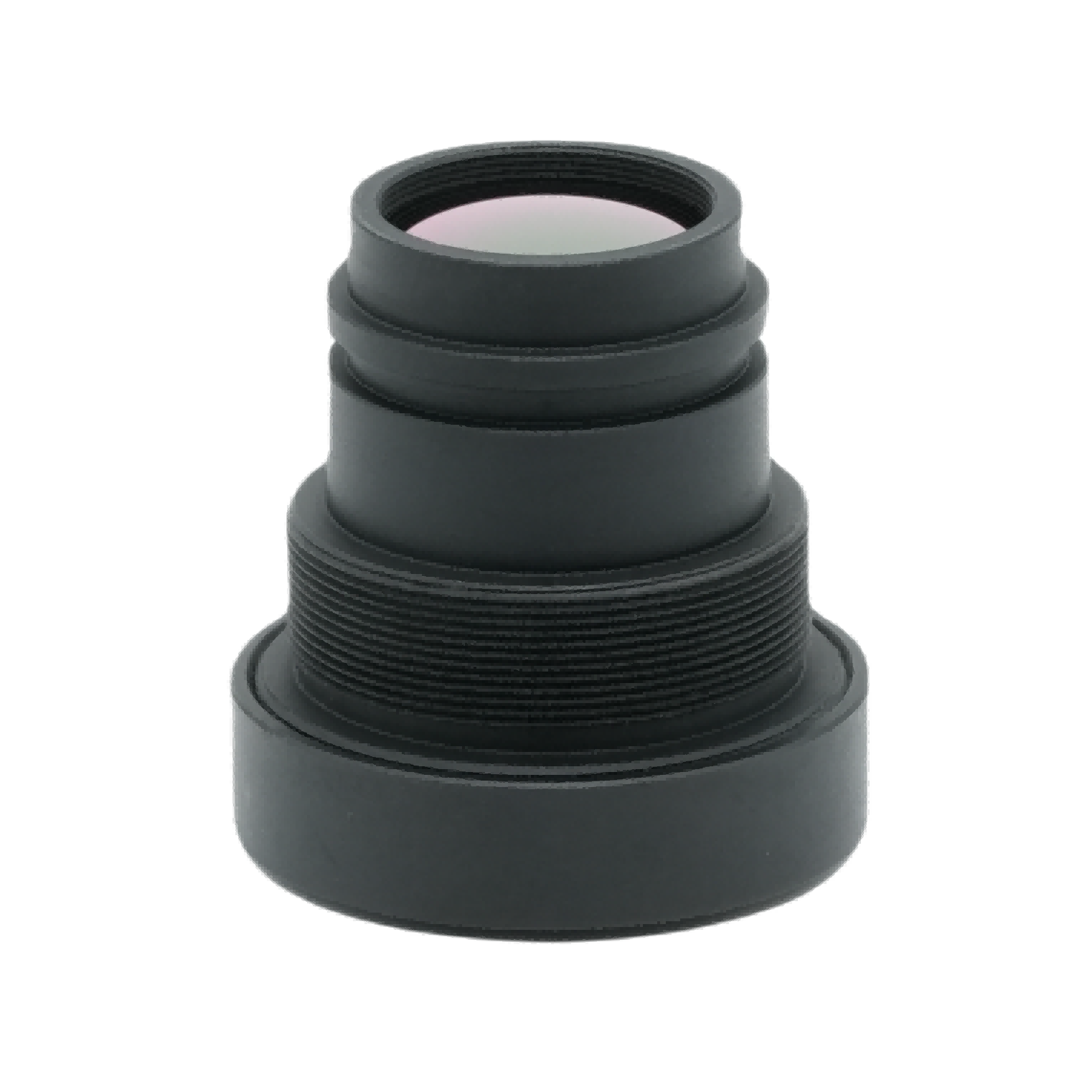

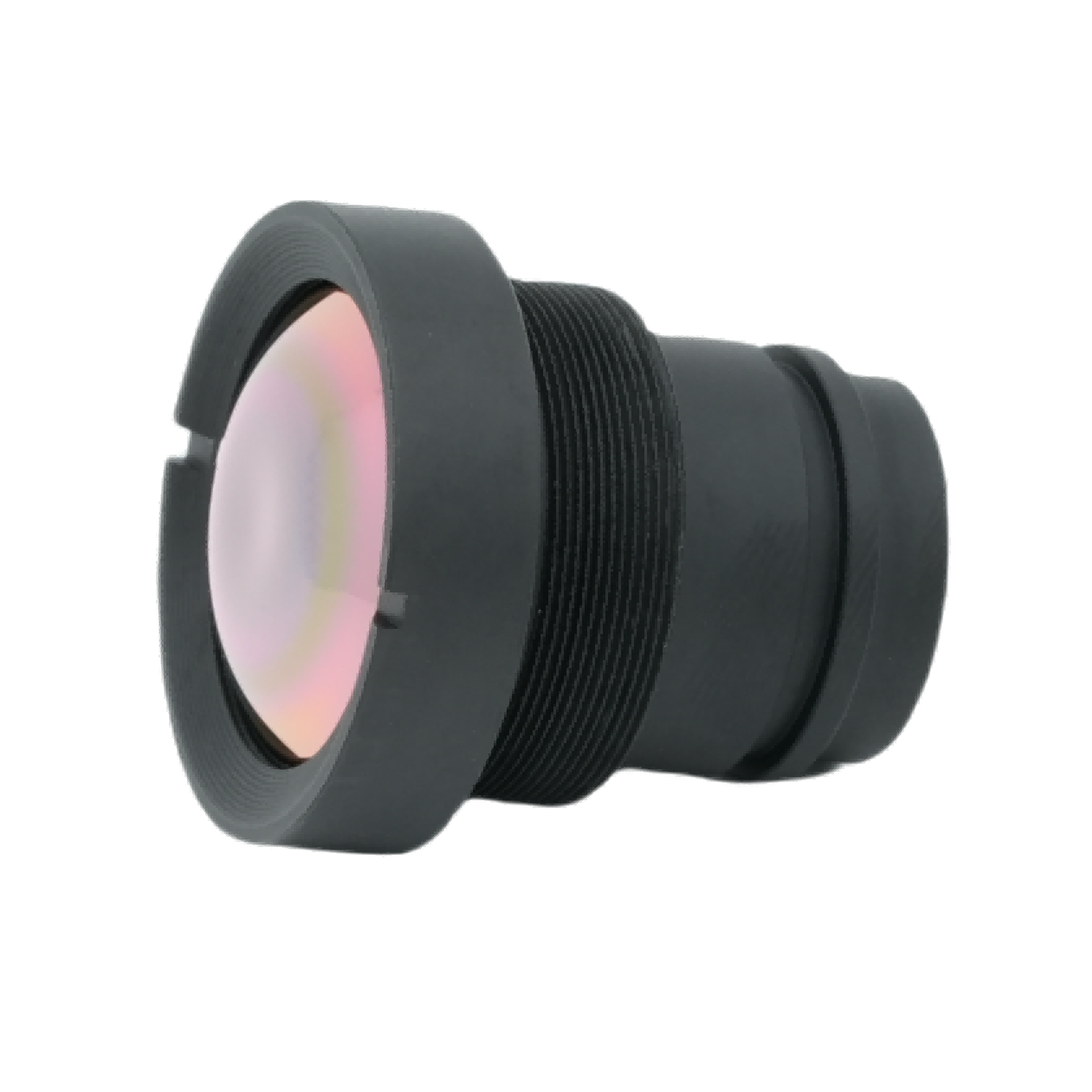

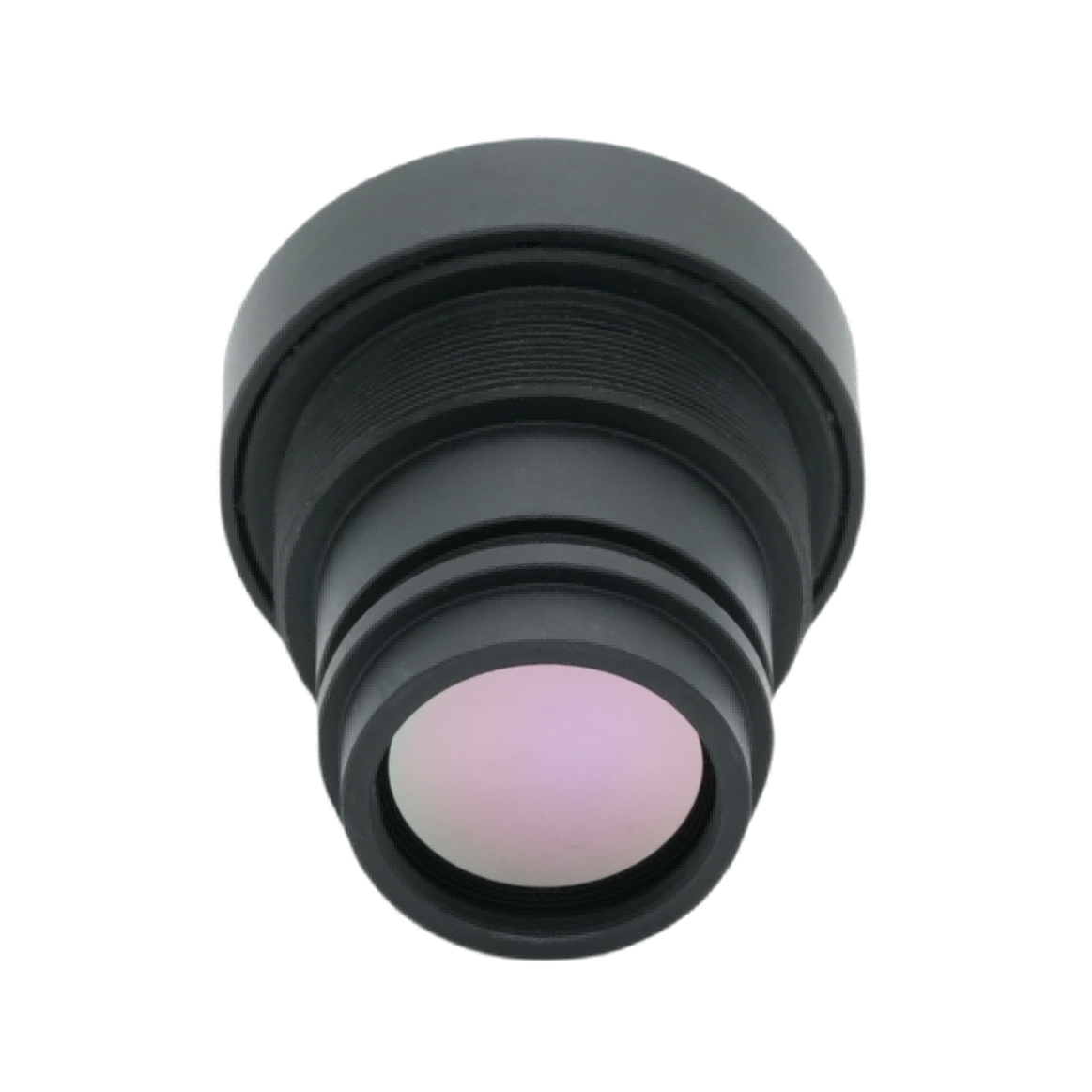

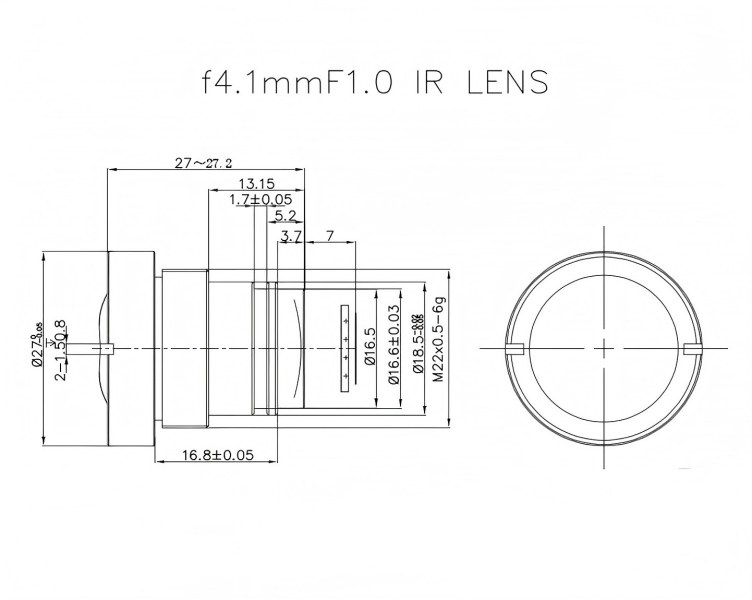

광학 사양:F1.0 초대형 조리개와 결합된 4.1mm 초점 거리. F값이 크면 적외선 흡수율이 높아져 저온, 저조도 조건에서 선명한 열화상 이미지를 얻는 데 매우 중요합니다.

검출기 매칭: 640×512 해상도, 12μm 픽셀 적외선 감지기 전용으로 설계되어 주류 비냉각식 열 센서 형식과 완벽하게 일치합니다.

시야:대각선 130°, 수평 102°, 수직 83°의 초광각 시야각으로 기계적 스캐닝 없이도 광범위한 장면 범위를 제공합니다.

집중 성능:연속 초점 범위는 0.5m에서 무한대까지이며 근거리 검사와 원거리 감시를 모두 지원합니다.

환경 및 기계 지수:작동 온도 범위는 -40℃ ~ +80℃입니다. 전면 렌즈는 IP67 방수 및 방진 등급을 획득했습니다. 쉬운 조립을 위해 M22×0.5 표준 스레드 마운트를 채택합니다. 순중량은 경량 장비 설계를 위해 약 25g입니다.

이미징 품질 지표:AR 반사 방지 코팅, 광 투과율 88% 이상, 상대 조도 80% 이상, 왜곡 제어 45% 이하.

3.2 성능상의 이점

탁월한 저조도 열 감도:F1.0 최대 조리개는 복사 에너지 수집을 크게 향상시켜 어둡고 복사량이 적은 환경에서 열화상 대비를 향상시킵니다.

매우 넓은 범위:130° 대각선 폭 FOV는 전체 영역 모니터링에 필요한 열화상 카메라 수를 줄여 전체 시스템 비용을 낮춥니다.

안정적인 이미징 균일성:80%가 넘는 상대 조도는 비네팅을 효과적으로 억제하여 전체 이미지 프레임에 걸쳐 일관된 밝기를 보장합니다. 88% 이상의 투과율로 적외선 에너지 손실을 최소화합니다.

강력한 환경 내구성:IP67 전면 렌즈 보호 및 넓은 온도 작동 범위를 통해 빈번한 유지 관리 없이 비, 먼지, 극한 추위 및 고열 속에서도 안정적인 작동이 가능합니다.

컴팩트하고 쉬운 통합:가벼운 25g 구조와 표준 M22×0.5 마운트는 소형 열화상 장치의 기계 설계를 단순화합니다.

유연한 초점 기능:0.5m 최소 초점 저거리는 근거리 대상 감지를 지원하여 장거리 전용 고정 초점 렌즈에 비해 사용 가능한 시나리오를 넓힙니다.

3.3 적용 분야

경계 보안 모니터링:공장, 공원, 국경 및 주거 지역에 대한 광각 열 감시로 가시광선 없이 주야간 침입을 감지합니다. 이는 또한 Shanghai Silk Optical Technology Co., Ltd.의 핵심 사업 부문 중 하나입니다.

산업용 열 검사:장비 온도 검사, 전기 캐비닛 결함 감지, 파이프라인 열 누출 검사 및 공장 안전 순찰.

스마트 교통 및 차량 비전:자동차 열화상 야간 투시경, 도로 교통 모니터링, 안개, 야간 및 가시성이 낮은 조건에서 보행자 및 장애물 감지.

무인 시스템 페이로드:수색 및 구조, 산불 모니터링, 지형 순찰을 위한 UAV, 로봇 및 무인 지상 차량용 경량 열 탑재체입니다.

공공 안전 및 긴급 구조:어둡거나 연기가 자욱하거나 가려진 환경에서 소방용 열 위치 확인, 수색 및 구조 임무를 수행합니다.

농업 및 환경 모니터링:식생 온도 분석, 야생 동물 관찰, 환경 열 분포 추적.
