자세한 제품 설명

1. 매개변수 분석

광학 사양:초점 거리 19mm 적외선 렌즈, 초대형 조리개 F1.0. 수평 화각은 22.85°에 달해 균형 잡힌 감지 거리와 장면 범위를 제공합니다. 작동 파장은 수동 열화상 이미징의 핵심 스펙트럼인 8~12μm 장파 적외선 대기 창을 포괄합니다.

감지기 호환성:640×512 해상도, 12μm 픽셀 피치 적외선 감지기에 최적화되어 주류 비냉각식 열 센서 모듈과 완벽하게 일치합니다.

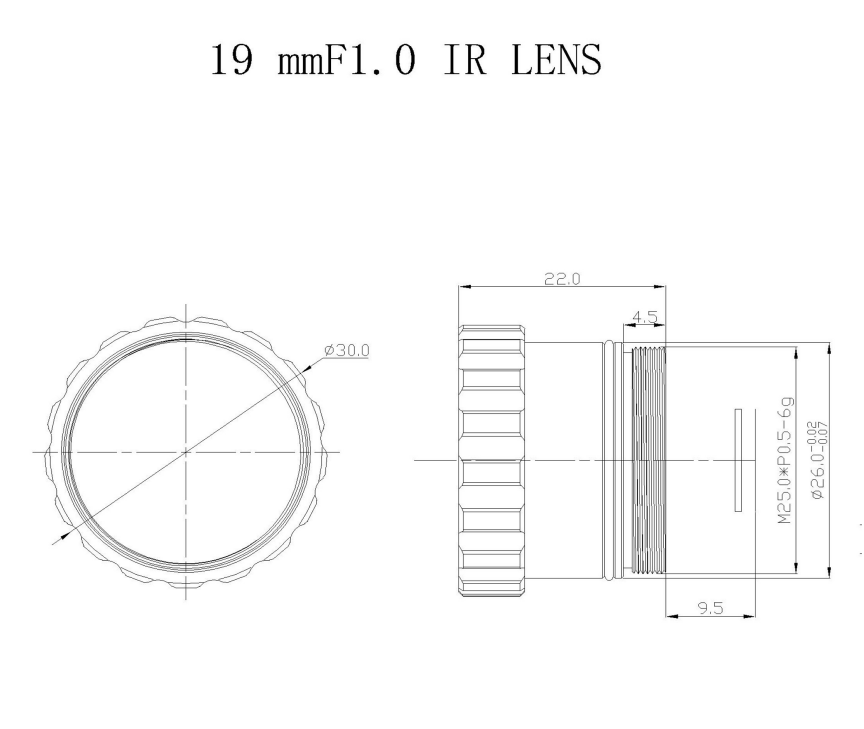

기계 및 환경 매개변수:편리한 조립을 위한 M25×0.5 마운트 표준 나사산 마운트. 초점 범위는 0.5m에서 무한대까지 커버하며 근거리 및 장거리 관찰을 모두 지원합니다. 작동 온도 범위는 -40℃ ~ +80℃이며 극한의 저온 및 고온 작업 시나리오에 적합합니다. 전면 광학 요소는 IP67 침투 보호 등급에 도달했습니다.

광학 품질 지수:AR 코팅이 적용된 노출된 광학 장치; 전체 투과율 ≥90%; 상대 조명 ≥86%; 왜곡은 -10% 미만으로 제어됩니다.

2. 성능상의 이점

우수한 빛 수집: F1.0 초대형 조리개는 적외선 광자 수신 효율을 크게 향상시켜 열화상 카메라가 낮은 복사열 조건에서 선명한 온도 대비를 캡처할 수 있도록 해줍니다.

높은 광학 효율성: AR 코팅과 함께 90% 이상의 투과율로 적외선 에너지 손실을 최소화합니다. 86% 이상의 상대 조도는 어두운 모서리를 피하면서 이미지 중심에서 가장자리까지 균일한 이미지 밝기를 보장합니다.

열악한 환경 적응성: IP67 전면 렌즈 방수 구조로 먼지와 물이 튀는 것을 방지합니다. 넓은 작동 온도 범위는 광학적 열 드리프트를 효과적으로 억제하고 온도 변화에도 안정적인 이미징 성능을 유지합니다.

유연한 초점 조정: 0.5m~무한 초점 범위는 단거리 대상 검사와 장거리 모니터링 간의 전환을 실현합니다. 제어 가능한 왜곡: -10% 미만의 왜곡은 이미지의 기하학적 변형을 줄여 온도 감지 애플리케이션의 측정 정확도를 향상시킵니다.

표준화된 인터페이스: M25×0.5 마운트는 대부분의 비냉각식 IR 렌즈 열화상 카메라 어셈블리와 빠른 통합을 지원합니다.

3. 적용분야

경계 보안 및 국경 모니터링: 보안 광학은 Shanghai Silk Optical Technology Co., Ltd.의 핵심 사업 부문입니다. 실외 열 감시 카메라에 적용되어 가시광선 없이 밤낮으로 침입자를 감지하며 공장 울타리, 공원 경계 및 국경 검사에 이상적입니다.

산업용 예측 유지보수: 열 검사 장치에 장착되어 전력 장비, 기계 베어링, 전기 캐비닛 및 파이프라인 시스템의 과열 결함을 확인합니다.

화재 예방 및 조기 경보 시스템: 산불 모니터링, 창고 화재 위험 감지, 비정상적인 고온 지점을 사전에 식별하는 데 사용됩니다.

차량 탑재 열 화상 시스템: 특수 차량의 야간 운전 보조 시야 역할을 하며 완전한 어둠이나 짙은 안개 속에서 보행자, 장애물 및 야생 동물을 감지합니다.

건물 에너지 보존 감지: 휴대용 열화상 장비를 장착하여 건물 벽의 열 손실, 공기 누출 및 단열 결함을 검사합니다.

무인 시스템 페이로드: 공중 열 조사, 환경 모니터링, 수색 및 구조 임무를 위해 UAV에 통합되었습니다.
