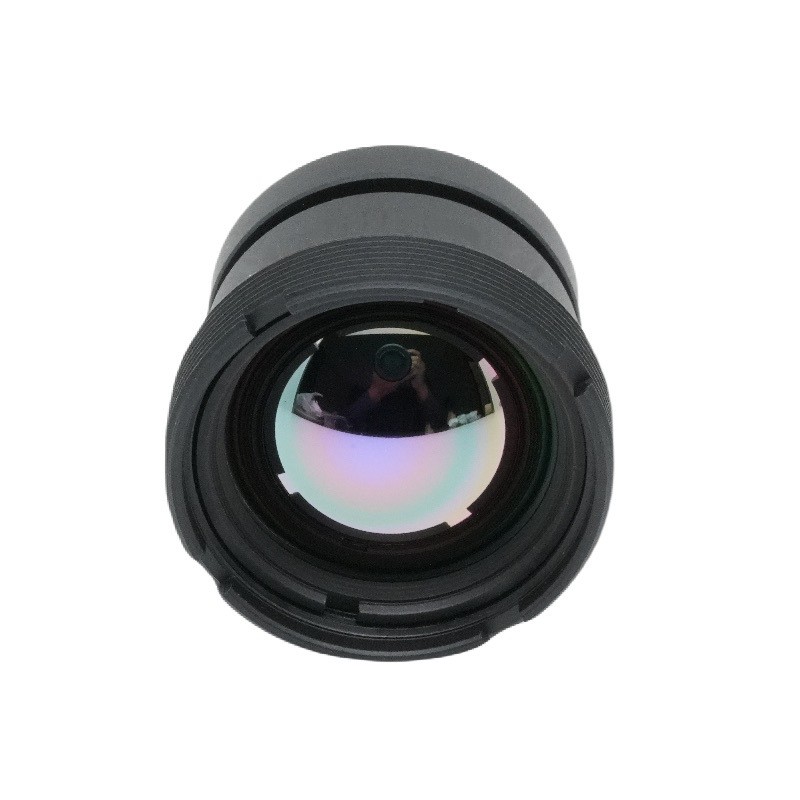

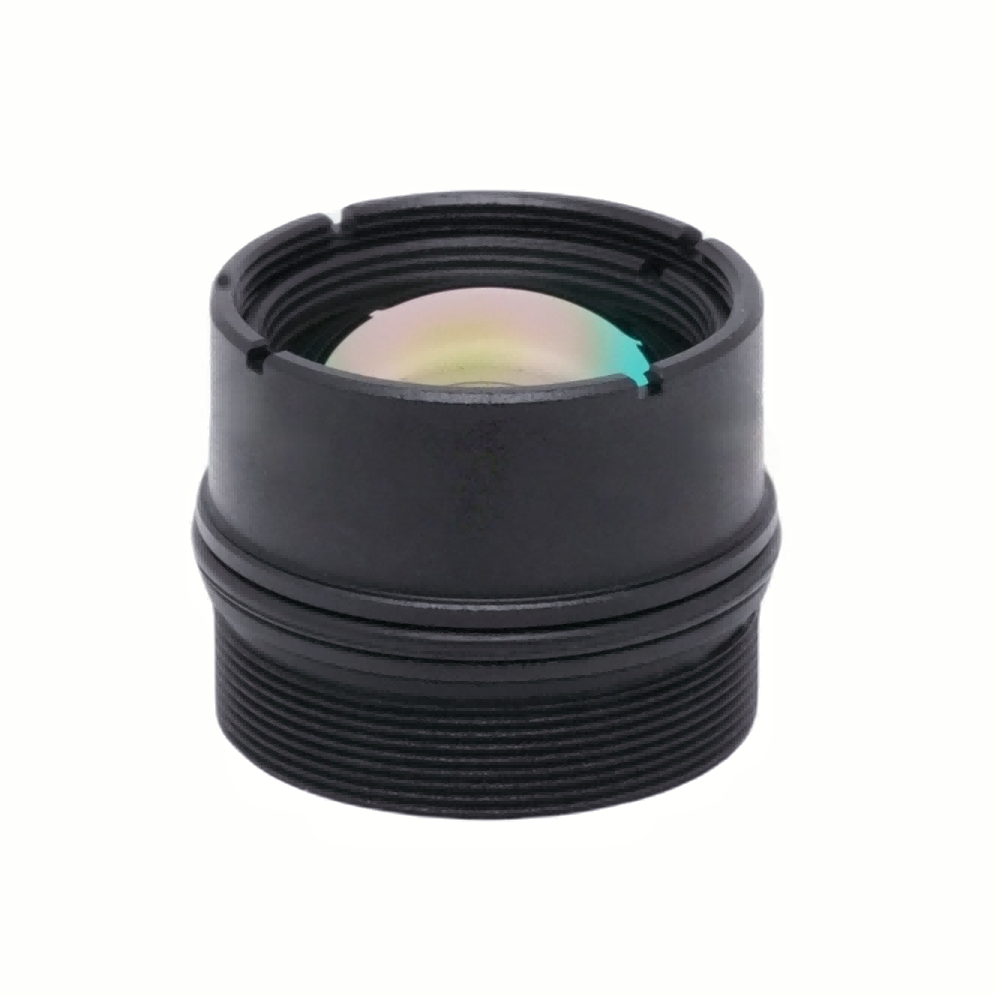

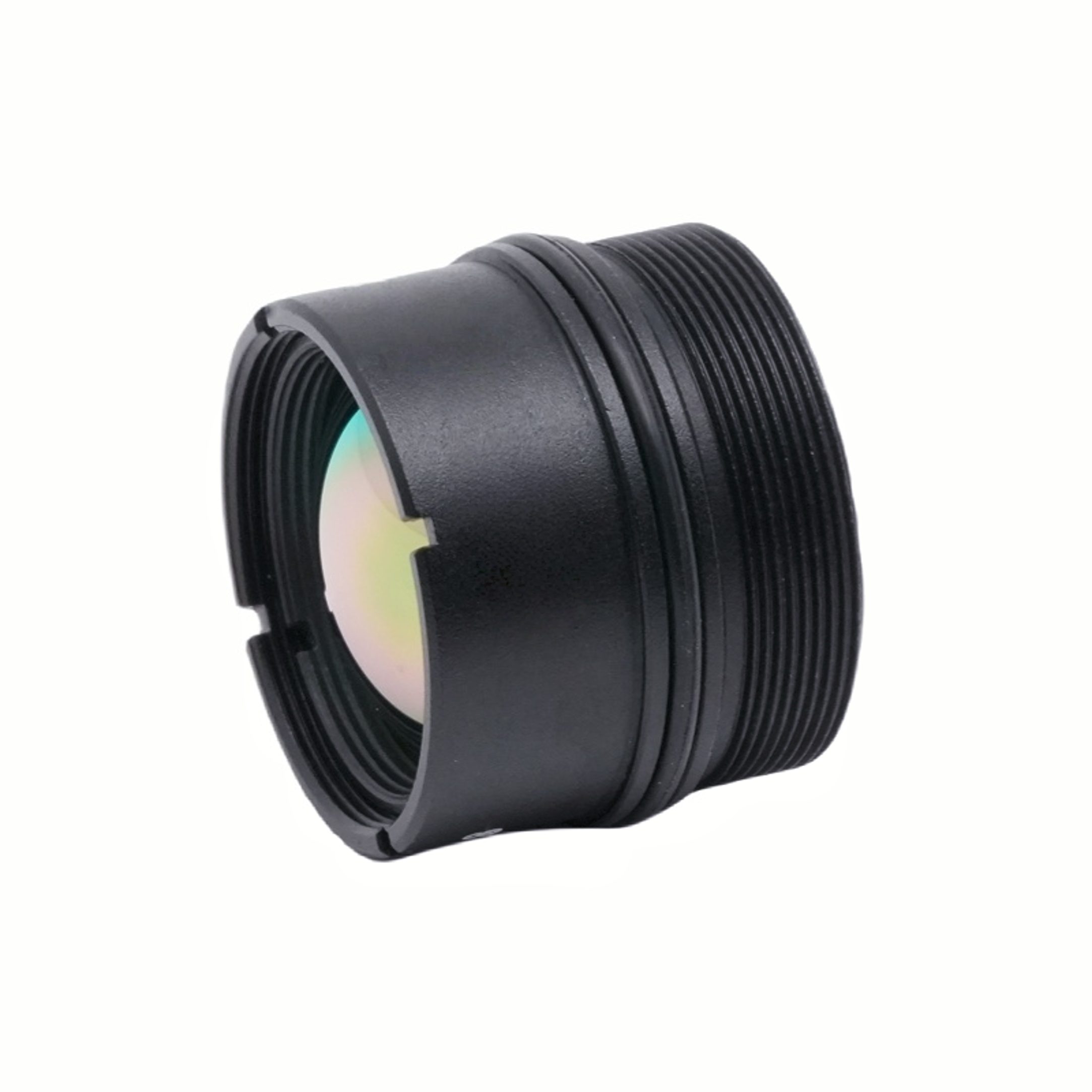

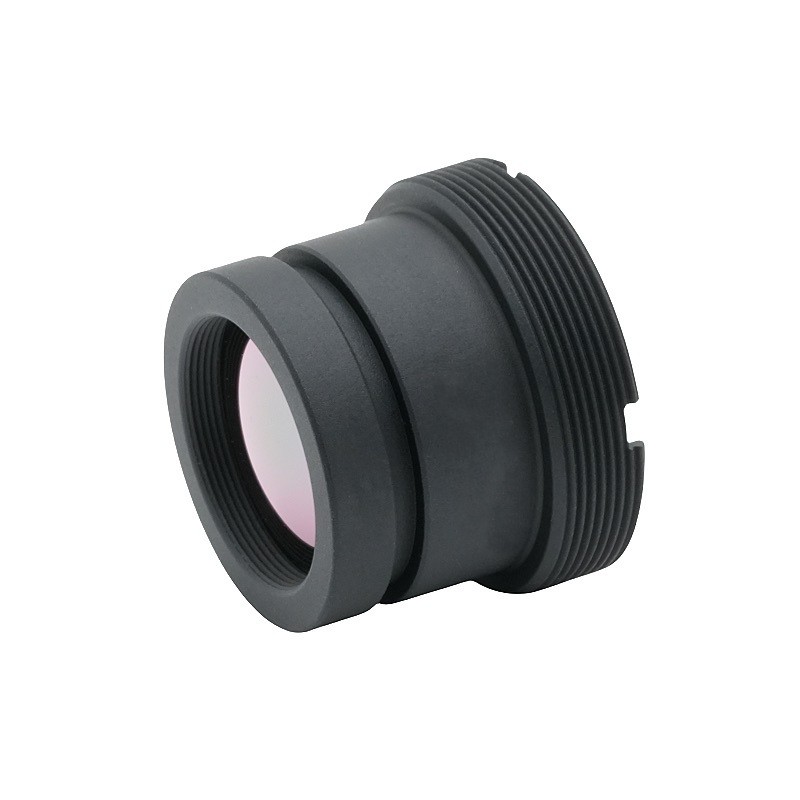

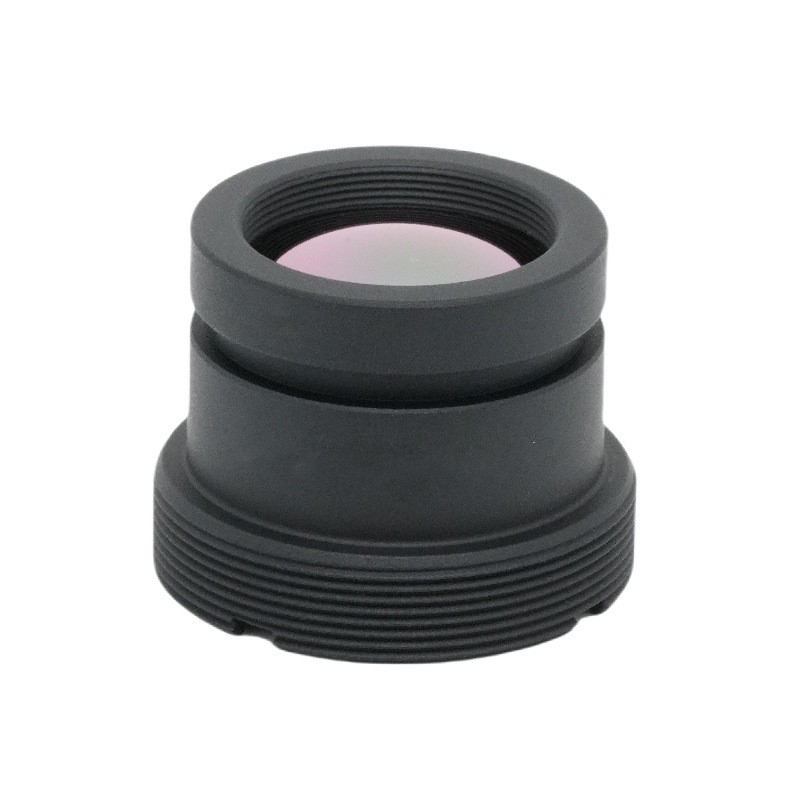

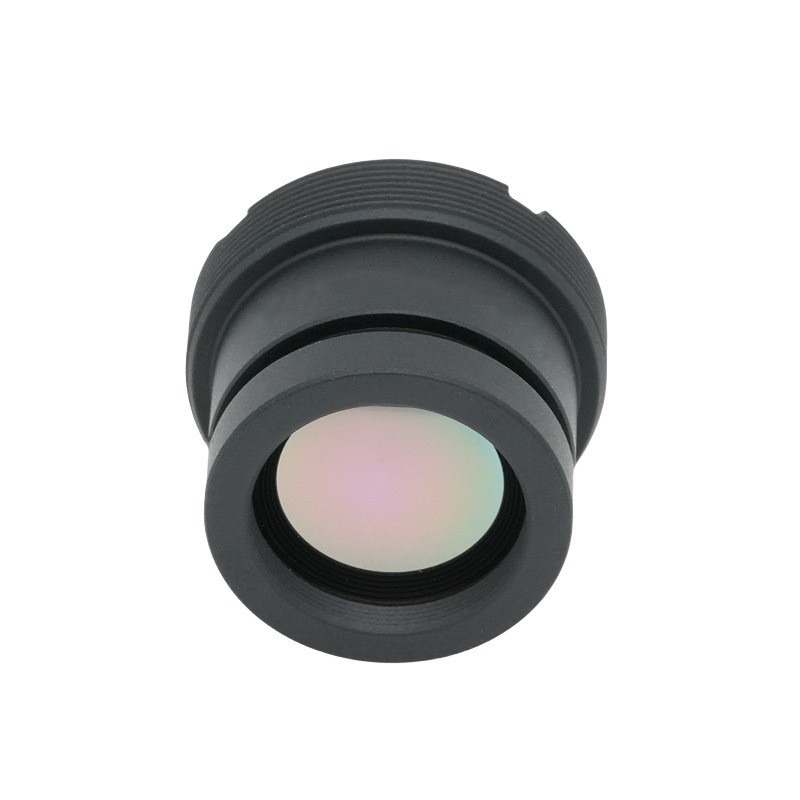

13mm 적외선 열 렌즈

이 13mm F1.0 렌즈는 ShangHai SILK Optical Technology CO., LTD에서 개발 및 공급합니다. 8~12μm 장파 적외선 스펙트럼에 최적화된 이 비냉각식 열화상 렌즈는 12μm 픽셀 크기와 640×512 해상도를 완벽하게 일치시킵니다. 빠른 F1.0 조리개를 자랑하는 이 렌즈는 약한 적외선을 효율적으로 포착하여 저대비 조건에서도 선명한 열화상 이미지를 제공합니다. IP67 등급 전면 광학 요소와 노출 표면에 내구성 있는 AR 코팅을 갖춘 이 열화상 렌즈는 열악한 실외 환경에서도 안정적인 성능을 유지합니다. -40℃ ~ +80℃의 넓은 작동 온도 적응성을 통해 1미터에서 무한대까지 초점 범위를 지원합니다. 컴팩트한 M20×0.5 마운트 인터페이스로 설계된 이 렌즈는 높은 투과율과 낮은 왜곡의 균형을 유지합니다. ShangHai SLIK Optical Technology CO., LTD는 대량 열화상 장치 통합을 위한 일관된 광학 품질을 보장하기 위해 엄격한 광학 교정을 구현합니다.

문의 보내기

제품 설명

자세한 제품 설명

1. 매개변수

초점 거리 및 조리개:초고속 F1.0 조리개와 결합된 고정 13mm 초점 거리. 큰 조리개는 적외선 광자 흡입을 최대화하여 열 센서의 신호 대 잡음비를 크게 향상시킵니다.

작동 스펙트럼:8~12μm 장파 적외선(LWIR), 수동 열 감지를 위한 기본 대기 투과 창.

감지기 호환성:640×512 해상도 검출기와 12μm 픽셀 피치를 일치시켜 중거리 관찰을 위한 대각선 40.7° 시야각(수평:32.6°, 수직:26.3°)을 형성합니다.

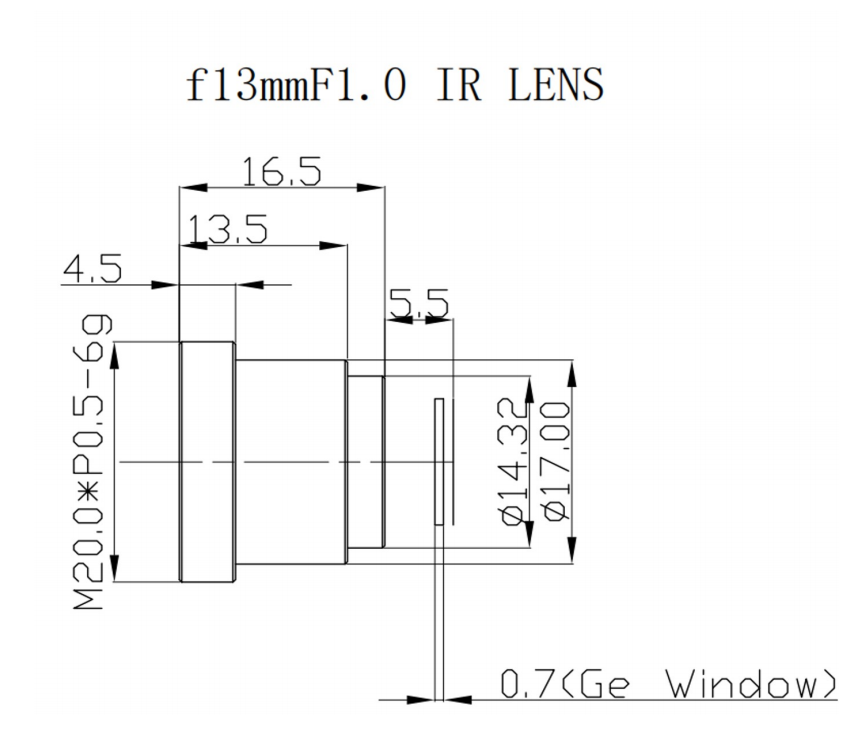

기계 및 환경 사양:쉬운 조립을 위한 M20×0.5 마운트; 전면 요소는 IP67 침투 보호를 달성합니다. 작동 온도 범위는 -40℃ ~ +80℃이며 극한의 추위와 더운 실외 시나리오에 적합합니다. 초점 범위는 1m에서 무한대까지 커버하며 근거리 및 원거리 열 표적을 모두 지원합니다.

광학 지수:≥86% 전체 투과율, ≥75% 상대 조명; 왜곡은 ≤-1.5% 내에서 제어됩니다. 노출된 광학 장치는 반사 방지(AR) 코팅을 채택하여 표면 반사 손실을 줄입니다.

매개변수	값
초점 거리	13mm
에프/#	F1.0
호환 감지기	640×512, 12μm
노출된 광학 코팅	아칸소
시야	40.7°(D) × 32.6°(H) × 26.3°(V)
초점 범위	1m ~
작동 온도	-40°C ~ +80°C
상대조도	≥ 75%
왜곡	≤ -1.5%
투과율	≥ 86%
산	M20×0.5
전면 요소 침투 보호 등급	IP67
파장	8~12μm
