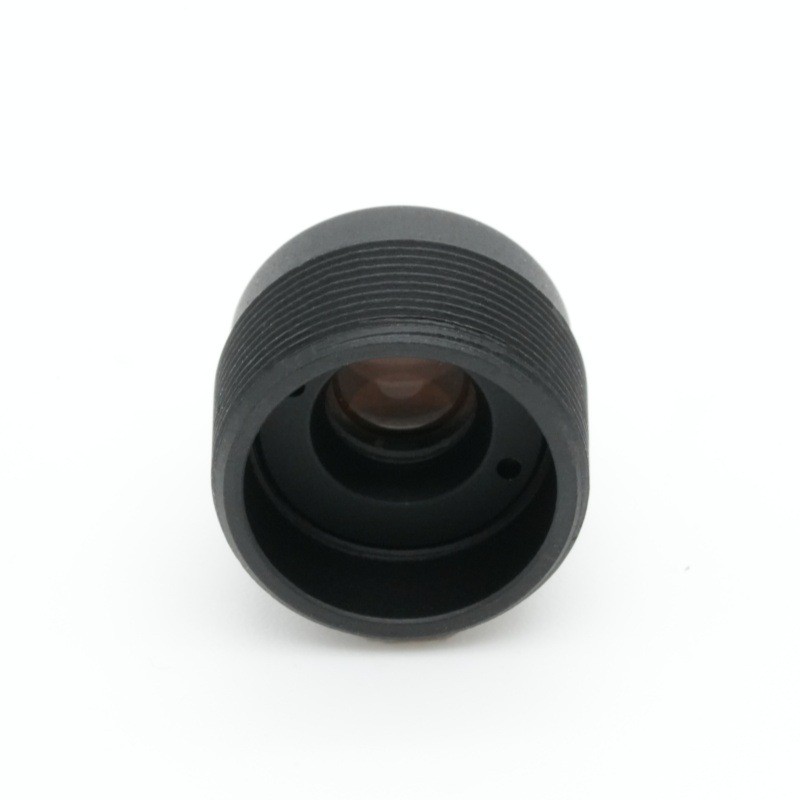

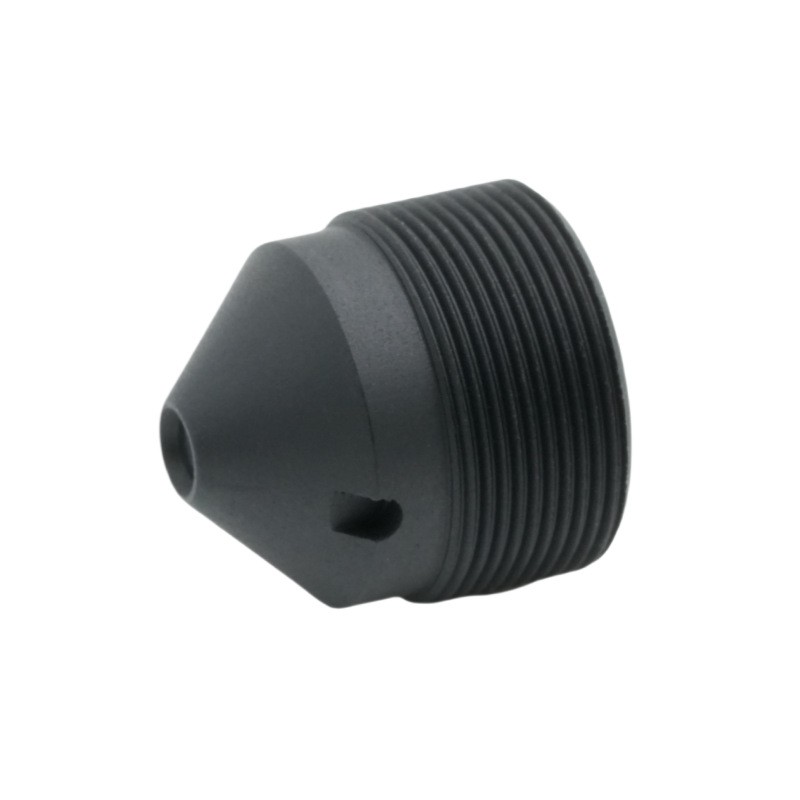

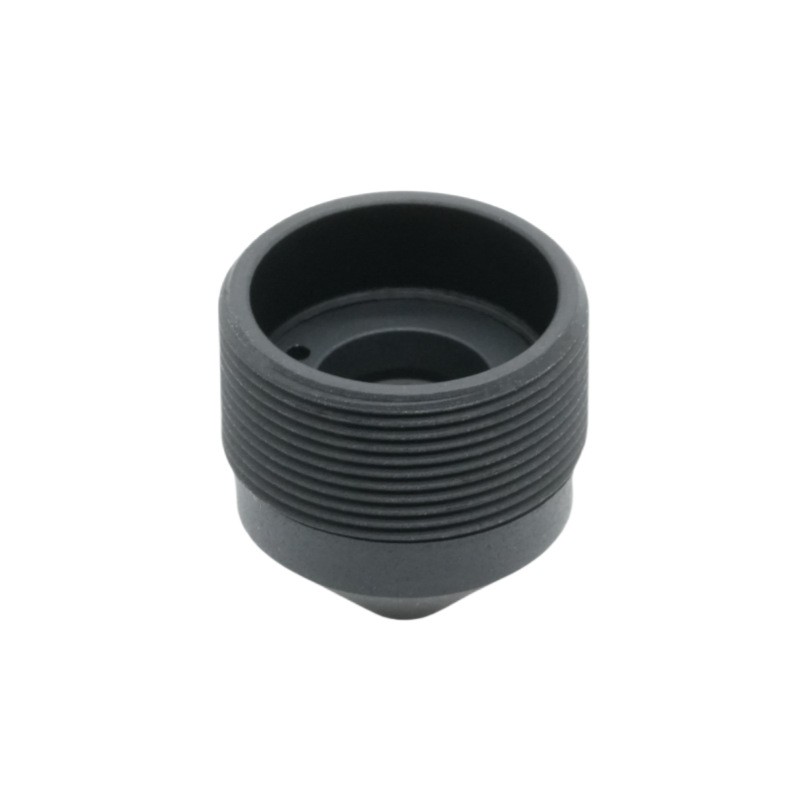

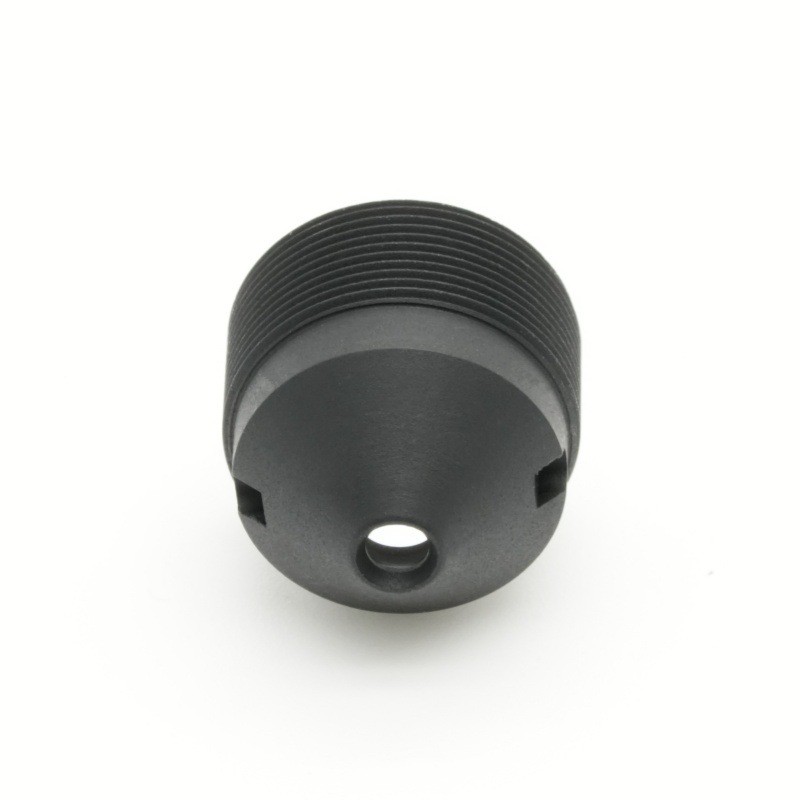

M7 6.2mm 콘 렌즈

제품 개요

제조자:보시 광학 기술, 이 신뢰할 수 있는 6.2mm 고정 초점 렌즈는 대규모 OEM 보안 프로젝트를 위해 설계되었으며 1/2.7인치 센서 표준에 최적화되었습니다. F2.6 고정 조리개를 갖춘 이 소형 소형 광학 장치는 중거리 감시 광학 장치 배포를 위해 집광 용량과 사용 가능한 피사계 심도의 균형을 유지합니다. 이 전문가용 M7 보드 렌즈는 15도 미만으로 유지되는 낮은 주광선 각도 렌즈 디자인을 채택하고 높은 상대 조도 렌즈 성능을 제공하여 일반 미니 IP 카메라 구성 요소에서 흔히 볼 수 있는 코너 비네팅 및 색상 변화와 같은 일반적인 결함을 개선합니다. 74도 대각선 시야각을 제공하여 물체 인식 및 인체 식별을 지원하며, 충분한 이미지 서클 허용 오차는 고속 모듈 제조 중 조립 편차를 상쇄합니다. BOSHI Optical Technology는 실내 상업용 및 주거용 모니터링 하드웨어에 대한 안정적인 24시간 이미징을 달성하기 위해 각 OEM 보안 보드 렌즈에 대해 전체 배치 광학 및 기계적 검증을 수행합니다. 자동화된 조립 라인에 최적화된 이 광학 부품은 Wi-Fi 카메라, 소형 IP 모듈 및 여러 범용 감시 장치에 적합합니다.

자세한 제품 설명

매개변수 분석

1. EFL 6.2±5%의 6.2mm 고정 초점 렌즈.이 중형 고정 초점 거리는 중거리 감시 광학 장치용으로 특별히 보정되었습니다. 초광각 광학 장치처럼 심각한 가장자리 왜곡을 생성하지 않으며 망원 컴팩트 렌즈처럼 장면 범위를 희생하지도 않습니다. 기존 벽걸이형 모니터링 설치 높이에서 이 초점 거리는 관찰 거리 3~8m 내에서 명확한 사람 모습과 상품 식별을 지원합니다. 출입구, 사무실 공간, 소매점에 적합하며 초광각 또는 망원 컴팩트 렌즈로 인해 발생하는 성능 저하를 방지합니다.

2. F/NO 2.6±5%의 F2.6 고정 조리개.이 고정 조리개 사양은 일일 감시 사용 시나리오에 적합합니다. 이 F2.6 고정 조리개는 만족스러운 피사계 심도를 유지하면서 일반 실내 주변 조명에서 안정적인 빛 수신을 보장합니다. 프레임 내에서 다양한 거리에 있는 여러 대상이 동시에 선명도를 유지할 수 있습니다. 소형 소형 광학 장치의 지나치게 큰 조리개로 인해 발생하는 초점이 맞지 않는 위험을 방지합니다.

3. 1/2.7인치 포맷 렌즈 최적화.전체 광학 시스템은 1/2.7인치 센서를 대상으로 시뮬레이션 및 튜닝을 수행합니다. 최대 Ø7.0mm 이미지 서클은 센서 활성 작업 영역을 넘어 충분한 안전 여유를 제공합니다. 이 M7 보드 렌즈를 카메라 모듈에 통합하면 자동화된 SMT 장비에서 생성된 사소한 위치 오프셋으로 인해 기계적 비네팅이 발생하지 않으며 카메라 OEM 고객의 대량 생산 수율이 효과적으로 높아집니다.

4. 대각선 74도, 수평 62도, 수직 33.5도의 시야 사양.이 각도 매개변수는 실제 보안 적용에 맞게 보정됩니다. 62도 수평 보기는 사무실과 소매점에 대한 대부분의 벽걸이 모니터링 요구 사항을 충족합니다. 수직 각도는 표준 설치 높이에 적합하며 중복된 천장이나 지상 이미지 영역에서 픽셀 리소스 낭비를 방지합니다.

5. CRA<15도의 낮은 최고 광선 각도 렌즈.이는 이 미니 IP 카메라 구성 요소의 주요 경쟁 장점 중 하나를 나타냅니다. 많은 저가형 컴팩트 렌즈는 높은 CRA 값을 가지고 있습니다. 주류 CMOS 센서와 일치하면 높은 CRA는 모서리 색상 경향, 감도 감소 및 고르지 않은 밝기를 생성합니다. 15도 이하로 제어되는 이 렌즈 디자인은 이러한 광학적 결함을 크게 줄여줍니다.

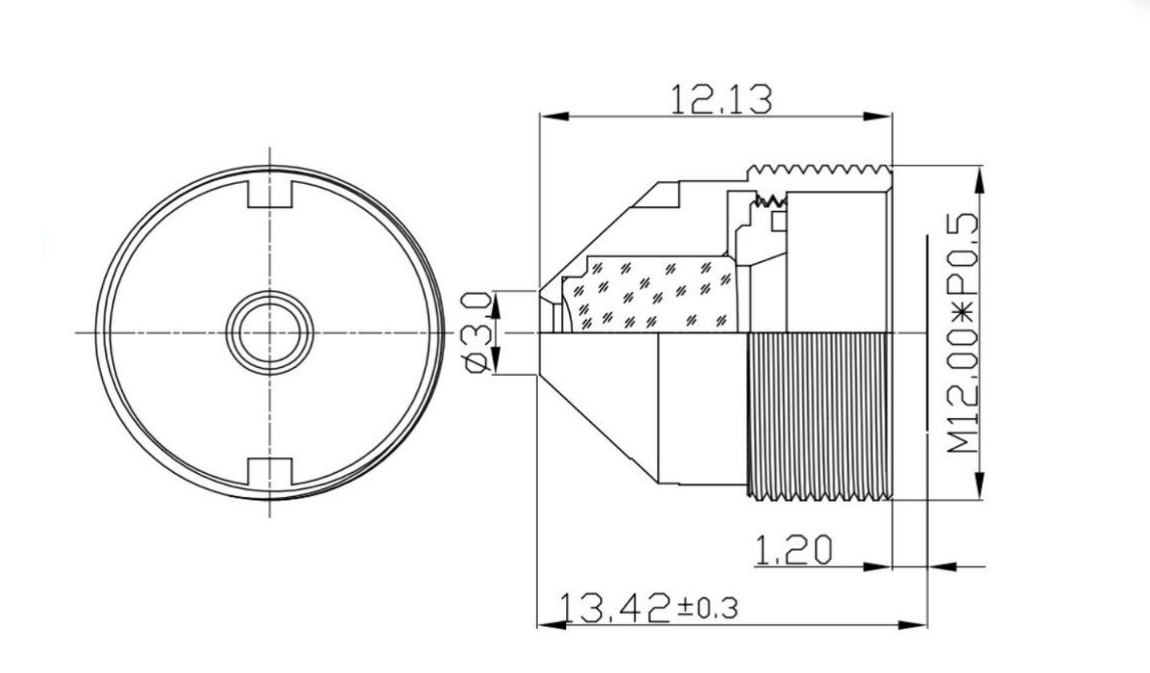

6. M7 보드 렌즈의 기계적 사양.TTL은 13.42±0.3mm에 도달하고 BFL은 6.5±0.2mm에 도달합니다. 총 트랙 길이와 백포컬 길이는 엄격한 공차 관리를 따릅니다. 전체 크기가 콤팩트하여 고도로 통합된 소형 모듈 설계가 가능합니다. 정밀한 기계적 공차는 OEM 보안 보드 렌즈의 대량 주문을 위한 자동화된 나사 체결 조립 후에도 일관된 광학 성능을 제공합니다.

7. 왜곡 및 조명 지수.TV 왜곡은 -12.00%이고 상대 조도는 58.0%에 도달합니다. 영상 감시 녹화 시 왜곡 수준을 조정하여 장면이 부자연스럽게 늘어나는 것을 방지합니다. 58.0% 높은 상대 조도 렌즈 성능으로 이미지 모서리의 적절한 밝기를 유지하고 어두운 가장자리 교정을 위한 ISP 알고리즘 작업 부하를 줄입니다.

BOSHI 광학 기술의 핵심 성능 이점

1. 성숙한 6.2mm 고정 초점 렌즈와 F2.6 고정 조리개의 일치된 디자인은 중간 범위 감시 광학 장치에 균형 잡힌 광학 성능을 제공합니다. 렌즈는 밝은 주간 조건과 어두운 실내 환경에서도 안정적인 출력을 유지합니다. ISP 소프트웨어 보정에 크게 의존하지 않고도 1/2.7인치 포맷 렌즈의 이미징 기능을 완전히 잠금 해제할 수 있습니다.

2. 확대된 7.0mm 이미지 서클을 갖춘 소형 소형 광학 장치로서 M7 보드 렌즈는 조립 오차 허용 오차를 제공합니다. 대량 모듈 조립 중 약간의 위치 편차로 인해 어두운 이미지 모서리가 형성되지 않으며 카메라 OEM 제조업체의 불량 제품 비율이 낮아집니다.

3. 낮은 주광선 각도 렌즈의 기본 기능은 높은 상대 조도 렌즈 지수와 협력합니다. 이 제품은 이미지 중앙에서 모서리 방향으로 유리한 밝기와 색상 일관성을 구현합니다. 많은 경쟁 미니 IP 카메라 구성 요소에 문제가 되는 모서리 음영 및 색상 변화 문제를 효율적으로 해결합니다.

4. 기계 구조는 자동화된 대량 생산 절차에 맞게 최적화됩니다. BOSHI Optical Technology는 OEM 보안 보드 렌즈의 모든 배치에 대해 광학 인덱스 및 기계적 치수를 포괄하는 샘플링 검사를 구현합니다. 대규모 OEM 및 ODM 감시 프로젝트에 대해 안정적인 제품 성능이 보장될 수 있습니다.

5. 적당한 TV 왜곡 수준과 가장자리 조명 성능은 복잡한 이미지 보정 알고리즘에 대한 요구를 줄여줍니다. 이 렌즈로 조립된 카메라는 자연스러운 감시 비디오 영상을 출력하고 다른 기능 모듈을 위한 칩 컴퓨팅 리소스를 절약할 수 있습니다.

대상 애플리케이션 시나리오

1. 상업용 실내 감시 장비.여기에는 소매용 도난 방지 카메라, 사무실 모니터링 모듈 및 로비 복도 소형 IP 카메라가 포함됩니다. 중거리 감시 광학 장치인 이 OEM 보안 보드 렌즈는 1/2.7인치 형식 렌즈와 완벽하게 일치합니다. 자격을 갖춘 미니 IP 카메라 구성 요소로서 중간 규모의 공공 구역에서 선명한 물체와 인체의 세부 사항을 캡처합니다.

2. 스마트 홈 보안 장치.적용 범위에는 가정용 Wi-Fi 모니터링 카메라와 건물 입구 보조 카메라 모듈이 포함됩니다. 소형 소형 광학 프레임워크와 낮은 주광선 각도 렌즈 특성을 활용하는 이 M7 보드 렌즈는 내부 설치 공간이 제한된 가정용 카메라 하드웨어에 적응할 수 있습니다.

3. 미니 임베디드 비전 시스템.M7 인터페이스를 채용한 출입통제 보조카메라와 소형 영상 수집 모듈을 지원합니다. 6.2mm 고정 초점 렌즈는 단거리 및 중거리 물체 관찰 작업에 적합한 배율을 제공합니다.

4. 대량 OEM 감시 카메라 프로젝트.양산형 아날로그 및 IP 보안카메라에 적용됩니다. BOSHI Optical Technology는 비용 효율적인 광학 솔루션을 제공합니다. 이 F2.6 고정 조리개 렌즈는 글로벌 보안 제품 브랜드의 완성된 카메라 하드웨어에 내장될 수 있습니다.
