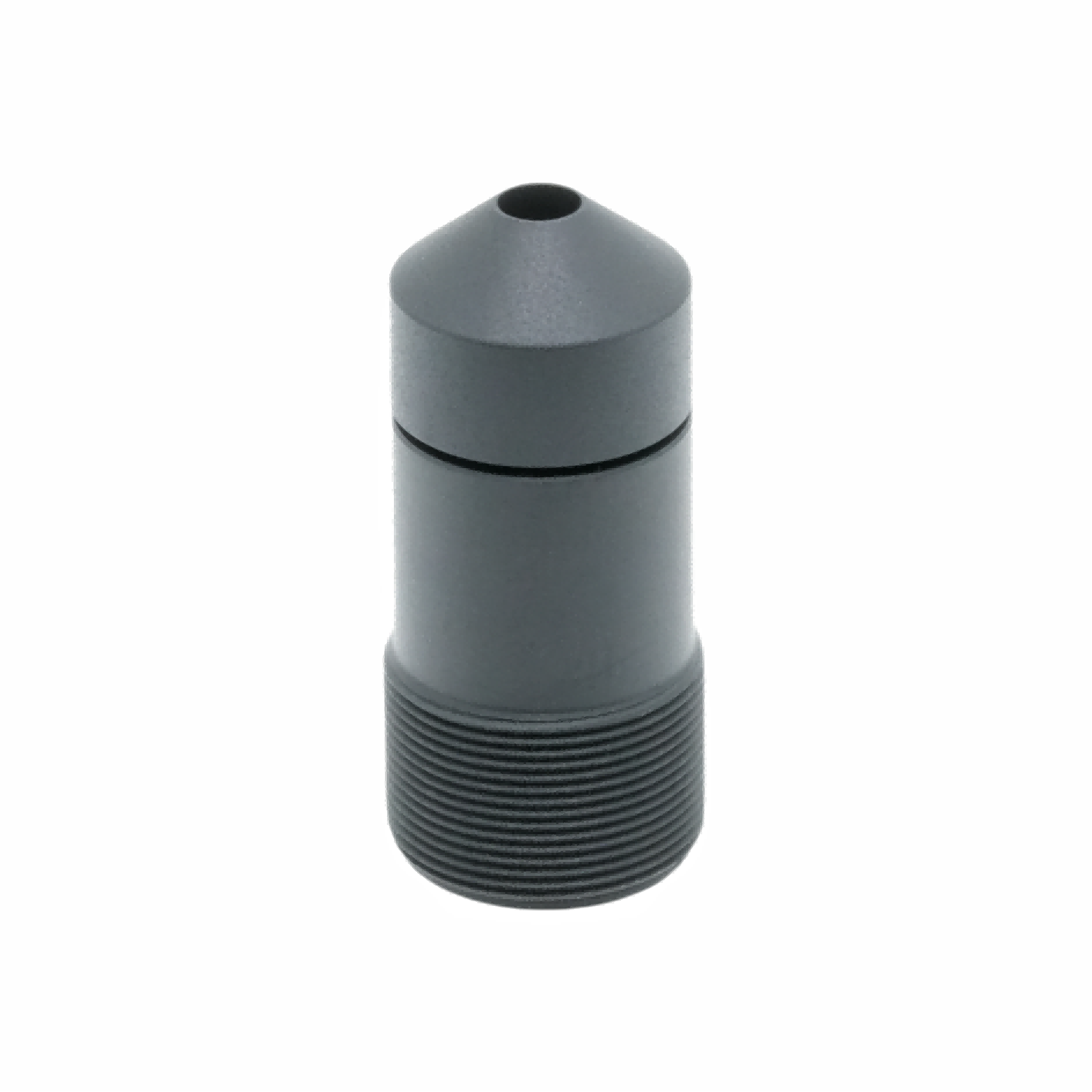

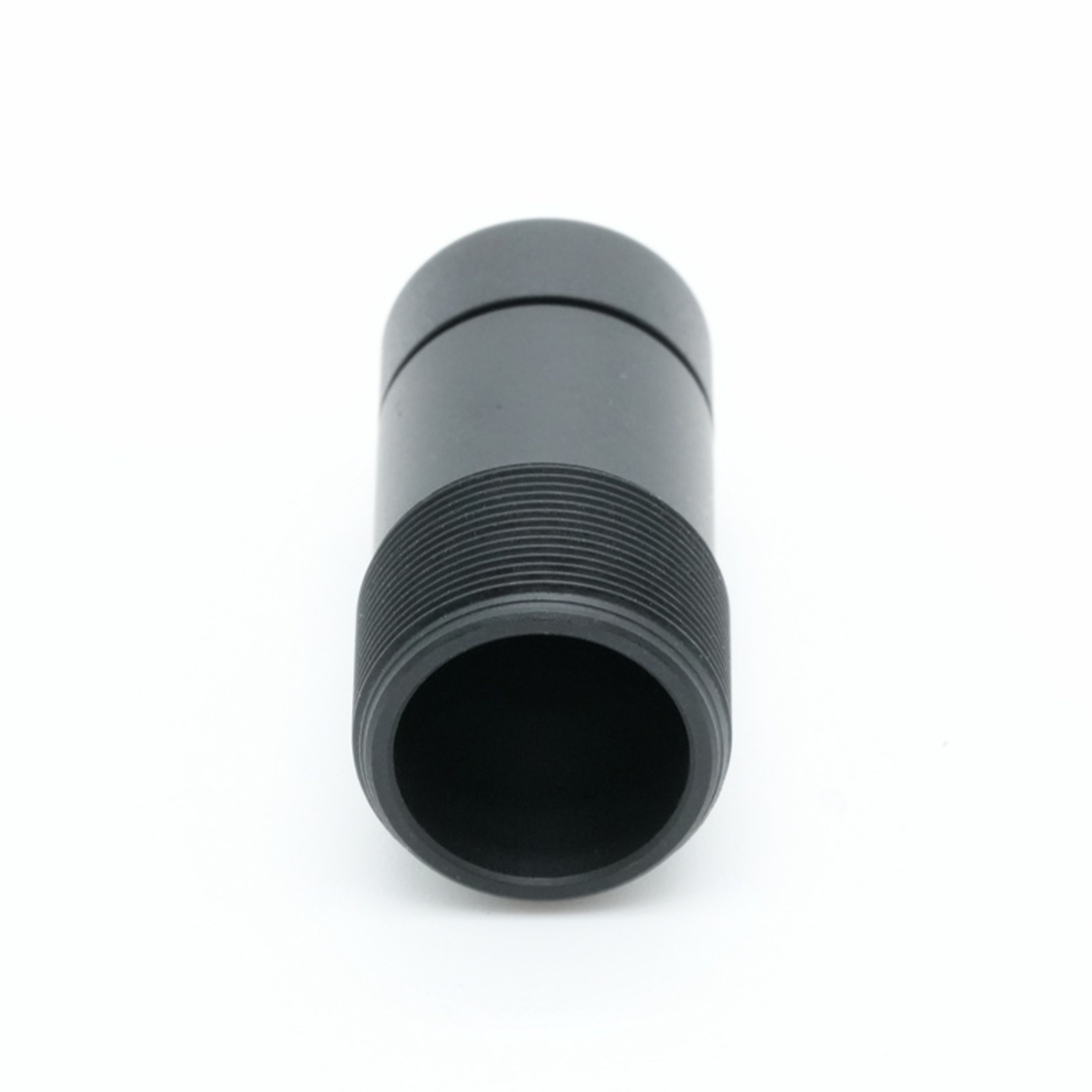

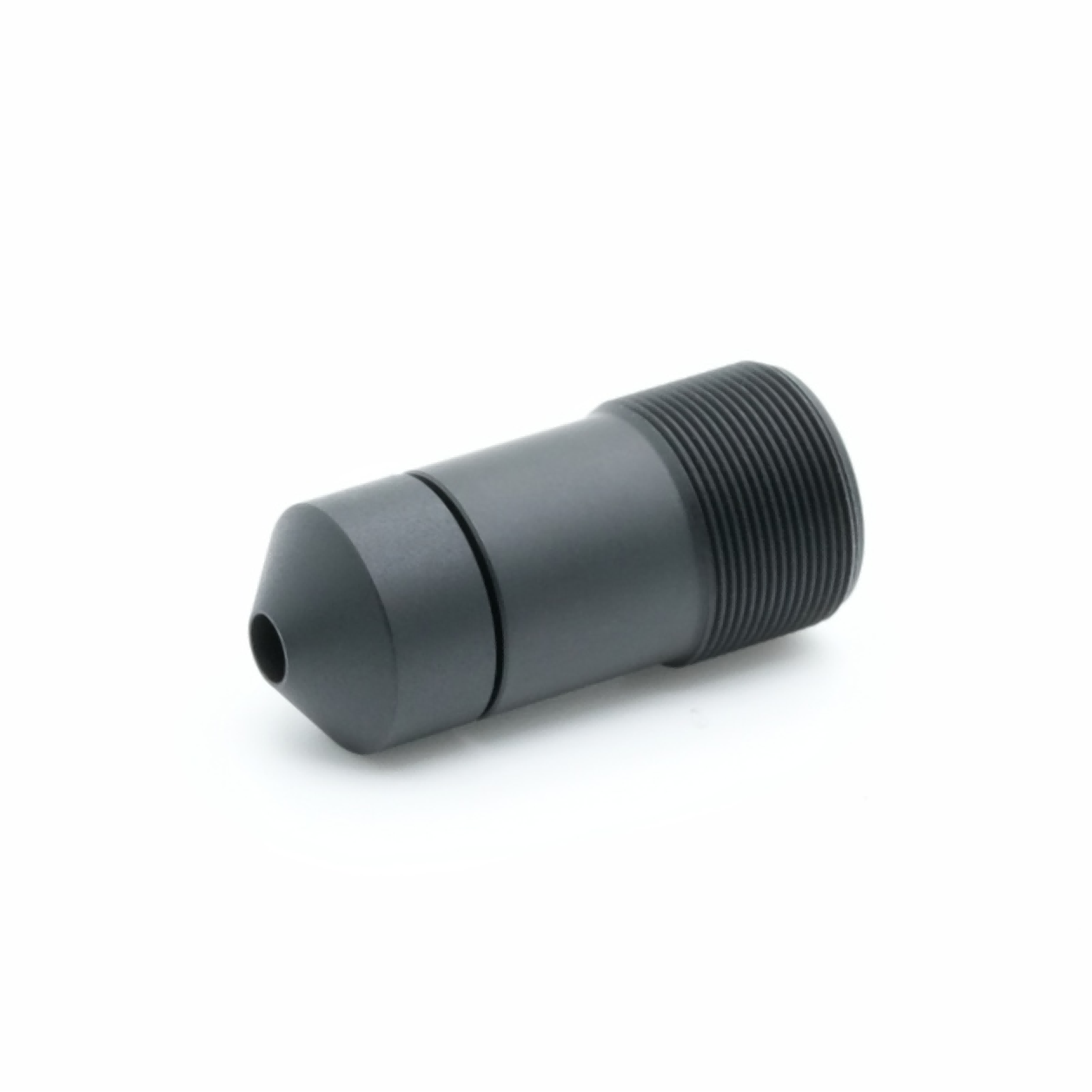

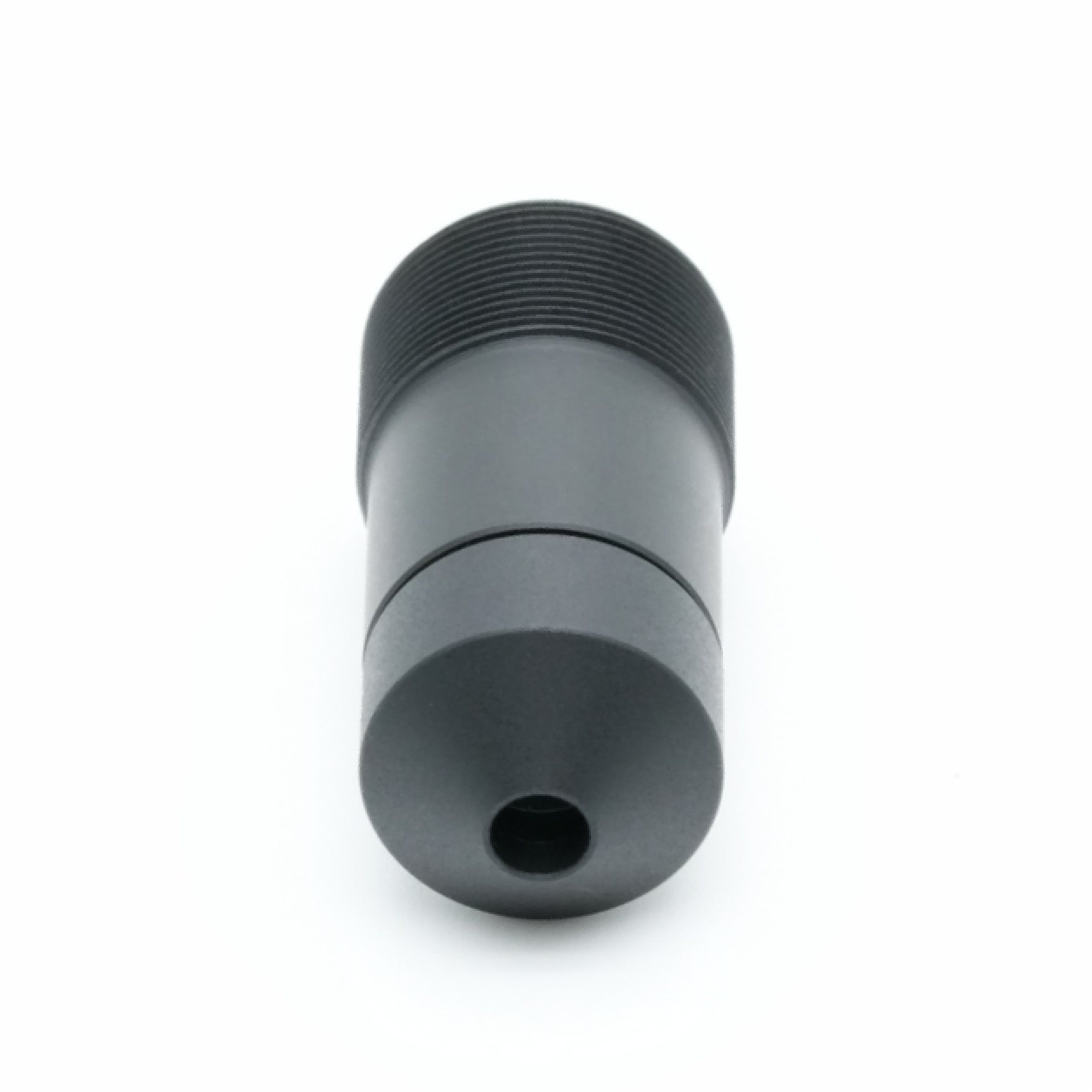

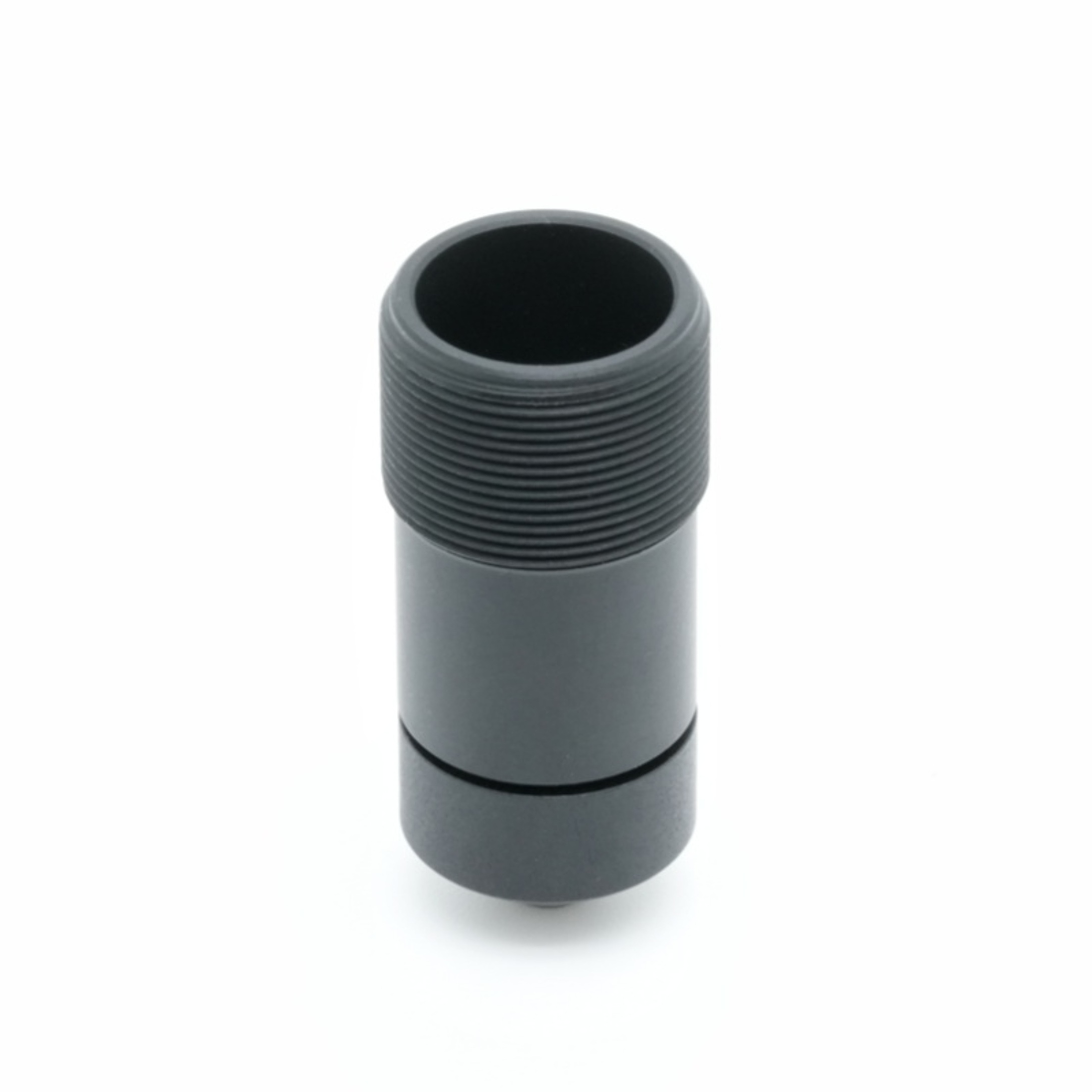

24mm 콘 렌즈
BOSHI Optical Technology는 전문 및 산업 현장에서 안정적인 고품질 이미징을 위해 제작된 프리미엄 24mm 고정 렌즈를 출시합니다. 이 F4.5 조리개 렌즈는 1/2.0인치 센서 장치와의 완벽한 호환성에 최적화되어 이미징 프레임의 중앙에서 가장자리까지 균일한 광학 성능을 제공합니다. 표준 M12 마운트와 컴팩트한 본체 구조를 특징으로 하는 이 렌즈는 추가 조정 작업 없이 다양한 카메라 시스템과 컴팩트한 장치 디자인에 원활하게 통합됩니다. 이 렌즈는 TV 왜곡이 매우 낮고 상대 조도가 97% 높아 전체 이미지 서클에서 최소한의 기하학적 변형과 일관된 밝기를 보장합니다. 광학 설계는 선명도, 색상 정확도 및 가장자리 선명도를 우선시하므로 정밀한 시각적 재현이 필요한 응용 분야에 적합한 선택입니다. 견고한 기계적 구조와 엄격한 품질 관리를 통해 이 1/2.0인치 센서 렌즈는 장기간 연속 작동 중에도 안정적인 성능을 유지합니다. 실내 및 실외 배치 모두에 적합한 이 M12 마운트 렌즈는 전 세계 시스템 통합업체, 카메라 제조업체 및 솔루션 제공업체에 비용 효율적인 광학 솔루션을 제공합니다. BOSHI Optical Technology는 배송 전 모든 장치에 대해 포괄적인 광학 테스트를 실행하여 매개변수 정확성과 내구성 있는 서비스 수명을 보장하고 다양한 프로젝트 규모에 맞는 유연한 주문 수량을 지원합니다.
문의 보내기
제품 설명
간략한 제품 설명
보시옵티컬기술을 통해 전문 및 산업 현장에서 안정적인 고품질 이미징을 위해 제작된 프리미엄 24mm 고정 렌즈를 소개합니다. 이 F4.5 조리개 렌즈는 1/2.0인치 센서 장치와의 완벽한 호환성에 최적화되어 이미징 프레임의 중앙에서 가장자리까지 균일한 광학 성능을 제공합니다. 표준 M12 마운트와 컴팩트한 본체 구조를 특징으로 하는 이 렌즈는 추가 조정 작업 없이 다양한 카메라 시스템과 컴팩트한 장치 디자인에 원활하게 통합됩니다.
이 렌즈는 극히 낮은 TV 왜곡과 97%의 높은 상대 조도를 자랑하여 기하학적 변형을 최소화하고 전체 이미지 서클에 걸쳐 일관된 밝기를 보장합니다. 광학 설계는 선명도, 색상 정확도 및 가장자리 선명도를 우선시하므로 정밀한 시각적 재현이 필요한 응용 분야에 적합한 선택입니다. 견고한 기계적 구조와 엄격한 품질 관리를 통해 장기간 연속 작동 중에도 안정적인 성능을 유지하는 1/2.0인치 센서 렌즈입니다.
실내 및 실외 배포에 모두 적합한 이 M12 마운트 렌즈는 전 세계 시스템 통합업체, 카메라 제조업체 및 솔루션 제공업체에 비용 효율적인 광학 솔루션을 제공합니다. BOSHI Optical Technology는 배송 전 모든 장치에 대해 포괄적인 광학 테스트를 실행하여 매개변수 정확성과 내구성 있는 서비스 수명을 보장하고 다양한 프로젝트 규모에 맞는 유연한 주문 수량을 지원합니다.
자세한 제품 설명
상세한 매개변수 분석
1. 24mm 고정 렌즈인 이 제품은 공칭 초점 거리 24mm(공차 5%)를 특징으로 하며 일관된 이미지 출력을 위한 안정적인 배율과 예측 가능한 시야를 제공합니다. F4.5 조리개는 빛 흡수와 피사계 심도의 균형을 효과적으로 유지하여 과다 노출 위험을 줄이고 다양한 거리에 있는 물체에 선명한 초점을 유지합니다.
2. 이 1/2.0인치 센서 렌즈는 8.4mm의 최대 이미지 서클을 지원하여 1/2.0인치 센서의 활성 영역을 완전히 덮고 모서리 비네팅을 방지합니다. 기계식 백 포커스는 3.5mm(공차 0.2mm)로 정밀한 플랜지 거리 정렬을 보장하여 센서 표면에 선명한 초점을 보장합니다.

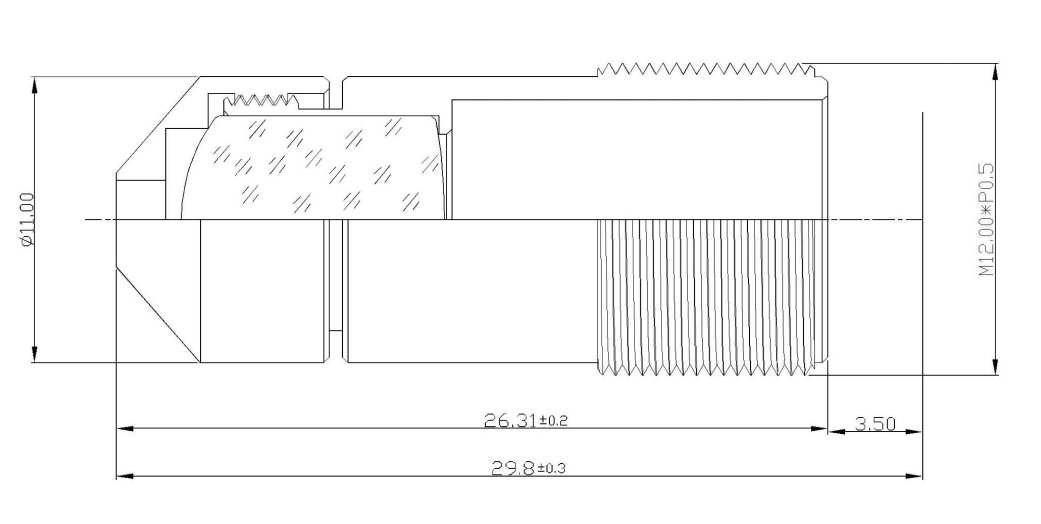

3. 렌즈는 컴팩트 카메라 시스템의 주류 인터페이스인 범용 M12 마운트를 채택하여 대부분의 M12 마운트 카메라 본체 및 센서 모듈에 직접 설치할 수 있습니다. 총 길이는 29.8mm로 공간이 제한된 장치 설계에 이상적인 컴팩트한 폼 팩터를 유지합니다.
4. 핵심 광학 사양에는 19.3도 대각선 시야, -0.05% TV 왜곡, 97.0% 상대 조도 및 6.6도 미만의 주광선 각도가 포함됩니다. BOSHI 광학 기술은 모든 값이 게시된 표준을 충족하는지 확인하기 위해 각 렌즈에 대해 전체 매개변수 테스트를 수행합니다.
| 아니요. | 목 | 사양 |
|---|---|---|
| 1 | TTL(총 트랙 길이) | 29.8±0.3 |
| 2 | EFL(유효 초점 거리) | 24 ± 5% |
| 3 | F/NO(조리개) | 4.5±5% |
| 4 | M/BFL(기계식 후면 초점 거리) | 3.5±0.2 |
| 5 | 건설(구조) | 3G |
| 6 | 최대 이미지 서클 | Φ8.4mm |
| 7 | 센서용 | 1/2.0" |
| 8 | 시야 – 대각선 | 19.3° |
| 시야 – 수평 | 해당 없음 | |
| 시야 – 수직 | 해당 없음 | |
| 9 | TV 왜곡 | -0.05% |
| 10 | 상대조도 | 97.0% |
| 11 | CRA(최고 레이 각도) | < 6.6° |
| 12 | 산 | M12 |
성능상의 이점
1. 이 F4.5 조리개 렌즈의 초저 왜곡 설계는 이미지에서 직선의 기하학적 굽힘을 효과적으로 줄여줍니다. 이는 정확한 장면 복원이 필요한 측정 작업 및 시나리오에 필수적입니다. 왜곡 수준은 동일한 초점 거리 범위의 일반 렌즈보다 훨씬 좋습니다.
2. 97%의 높은 상대 조도를 갖춘 이 24mm 고정 렌즈는 이미지 중앙에서 가장자리까지 매우 균일한 밝기 분포를 제공합니다. 이를 통해 일반적인 어두운 모서리 문제를 제거하고 전반적인 이미지 품질을 향상시키며 후처리에서 소프트웨어 수정 작업량을 줄입니다.
3. 6.6도 미만의 주광선 각도는 1/2.0인치 센서와의 뛰어난 매칭을 보장하여 이미지 주변부의 색상 변화 및 선명도 저하를 최소화합니다. 이 기능으로 인해 입사광 각도에 대한 엄격한 요구 사항이 있는 고해상도 센서에 렌즈가 매우 적합해졌습니다.
4. BOSHI 광학 기술은 정밀 광학 제조 및 조립 공정을 적용하여 대량 생산 전반에 걸쳐 일관된 성능을 보장합니다. 컴팩트한 M12 마운트 구조는 빠른 설치 및 교체를 지원하므로 최종 사용자와 시스템 통합자의 유지 관리 비용이 절감됩니다.
적용분야
1. 이 머신 비전 렌즈는 제품 결함 감지, 크기 측정 및 조립 라인 모니터링을 포함한 산업 검사 시스템에 완벽하게 적합합니다. 낮은 왜곡과 높은 이미지 균일성은 정확한 이미지 분석과 신뢰할 수 있는 측정 결과를 지원합니다.
2. 고성능 보안 카메라 렌즈로서 주변 감시, 출입구 제어, 실내 감시 등 고정 지점 감시 시나리오에서 탁월한 성능을 발휘합니다. 24mm 초점 거리는 풍부한 디테일 캡처와 함께 중거리 모니터링을 위한 적당한 시야를 제공합니다.
3. 이 산업용 검사 렌즈는 의료 영상 장치, 지능형 교통 시스템 및 휴대용 영상 장비에도 적합합니다. 컴팩트한 크기와 안정적인 광학 성능으로 다양한 소형 및 휴대용 장치에 통합할 수 있습니다.
4. 이 1/2.0인치 센서 렌즈는 카메라 모듈 제조업체 및 시스템 솔루션 제공업체를 위한 표준 광학 구성 요소 역할을 하며 소규모 배치 프로토타이핑과 대규모 생산 배포를 모두 지원합니다. BOSHI Optical Technology는 다양한 애플리케이션 요구에 맞는 유연한 공급 체계와 전문적인 기술 지원을 제공합니다.
