24mm 테이퍼 콘 렌즈

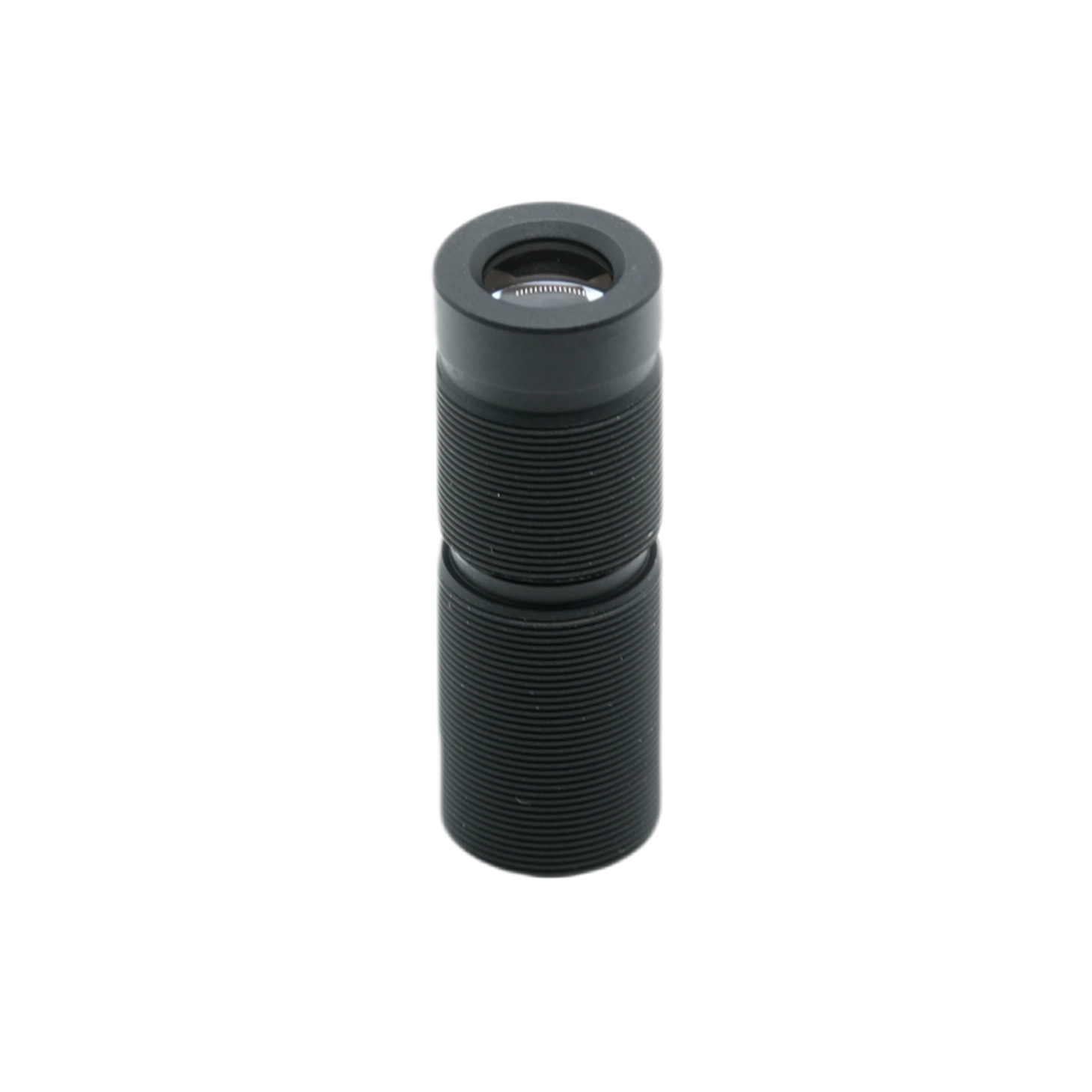

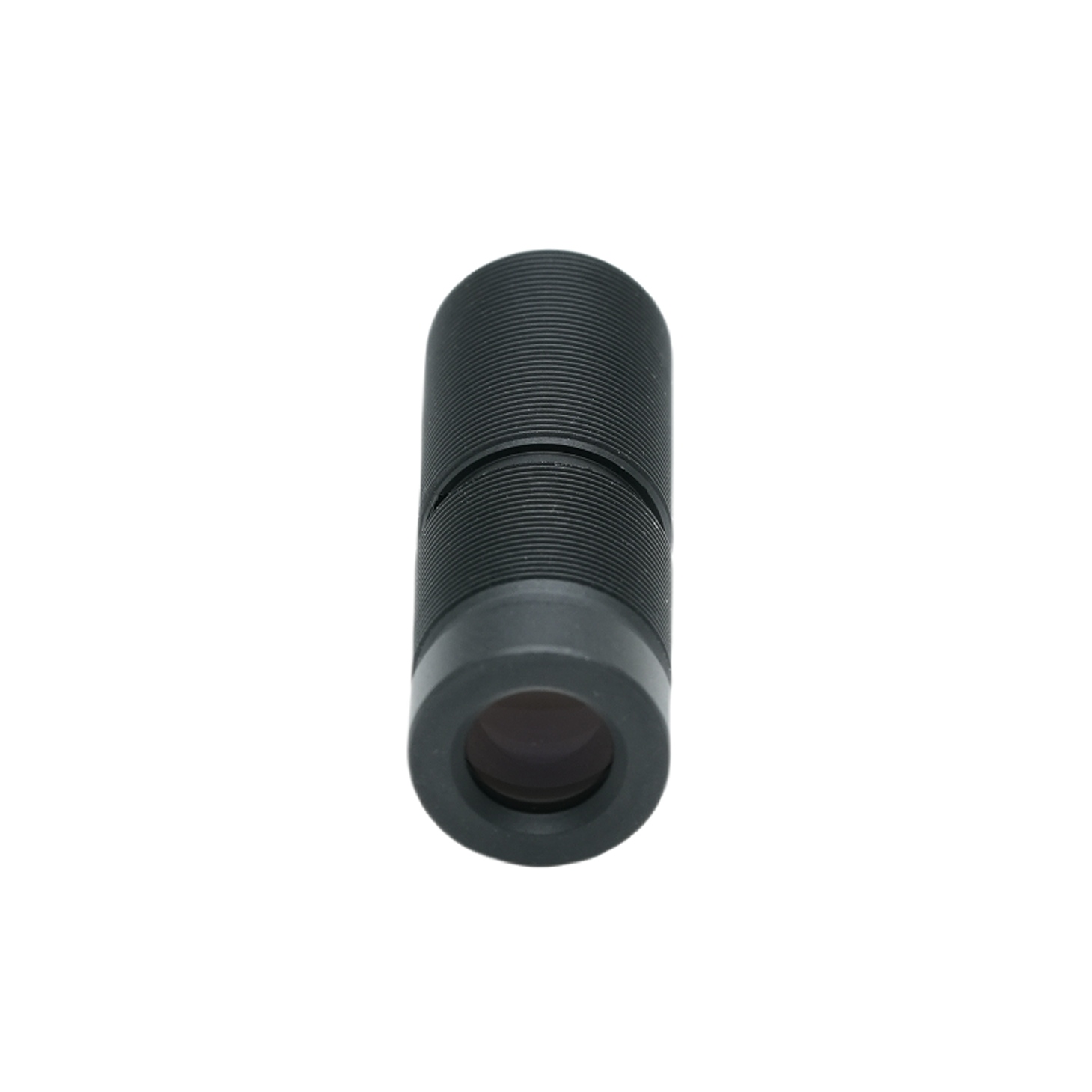

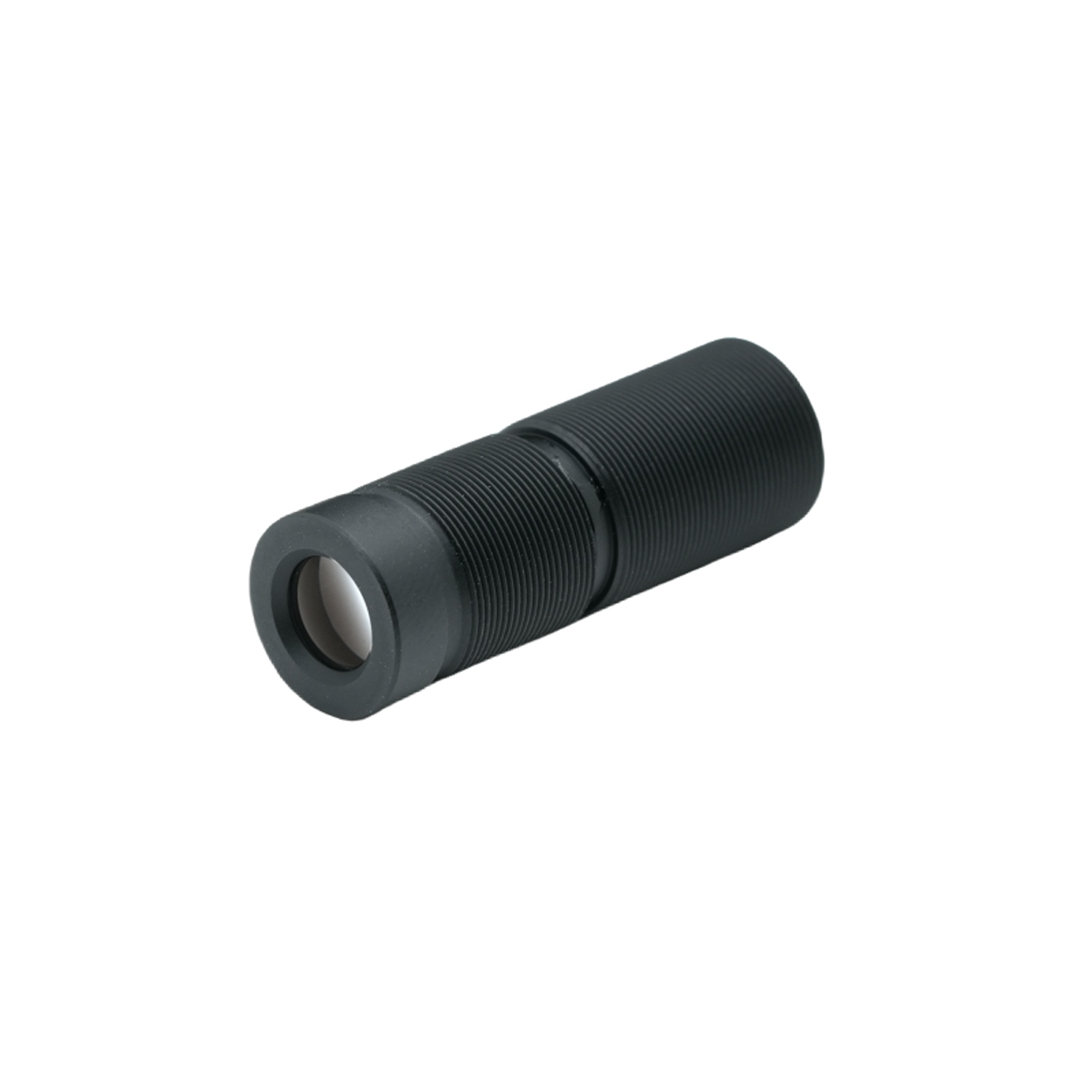

제품 개요

PL-2445D-M9는 BOSHI Optical Technology가 고해상도 산업용 이미징을 위해 설계한 소형 고정 초점 렌즈입니다. 24mm 초점 거리와 F/4.5 조리개를 갖춘 이 렌즈는 1/2.5" 센서 전반에 걸쳐 탁월한 선명도와 일관된 밝기를 제공하며 최대 Ø7.4mm의 이미지 서클을 커버합니다. 전체 유리(3요소) 구조는 열 안정성과 우수한 투과율을 보장하는 동시에 M9 스레드 마운트(P0.35)는 공간이 제한된 시스템에 안정적인 기계적 통합을 제공합니다. 렌즈는 장거리 검사에 이상적인 좁은 시야(대각선 16.7°)를 제공합니다. BOSHI Optical Technology의 이 24mm 초점 거리 렌즈는 -0.05%에 불과한 TV 왜곡과 97.0%의 상대 조도를 통해 충실한 기하학적 재현과 최소한의 비네팅을 보장합니다. CRA(주광선 각도)는 6.6° 미만으로 유지되어 최신 센서 마이크로 렌즈 어레이와 탁월한 호환성을 보장합니다. BOSHI Optical Technology의 이 24mm 초점 길이 렌즈는 중앙에서 가장자리까지 선명도를 유지하므로 다양한 온도에서 일관된 성능을 제공합니다. 크기나 비용에 대한 타협 없이 반복 가능한 이미징 품질을 요구하는 OEM 통합업체에게 신뢰할 수 있는 선택입니다.

자세한 제품 설명

BOSHI Optical Technology는 1/2.5" 센서 플랫폼에 맞춰진 정밀 광학 렌즈인 PL‑2445D‑M9를 선보입니다. 다음은 사양, 성능 이점 및 적용 시나리오에 대한 포괄적인 분석입니다.

1. 주요 광학 매개변수

초점 거리: 24mm ±5% – 적당한 망원 시각을 제공하여 관리 가능한 작업 거리를 유지하면서 멀리 있는 피사체를 확대할 수 있습니다.

조리개(F/NO.): F/4.5 ±5% – 조명 처리량과 피사계 심도의 균형을 유지하며 조명이 밝은 공장 바닥과 실외 환경에 적합합니다.

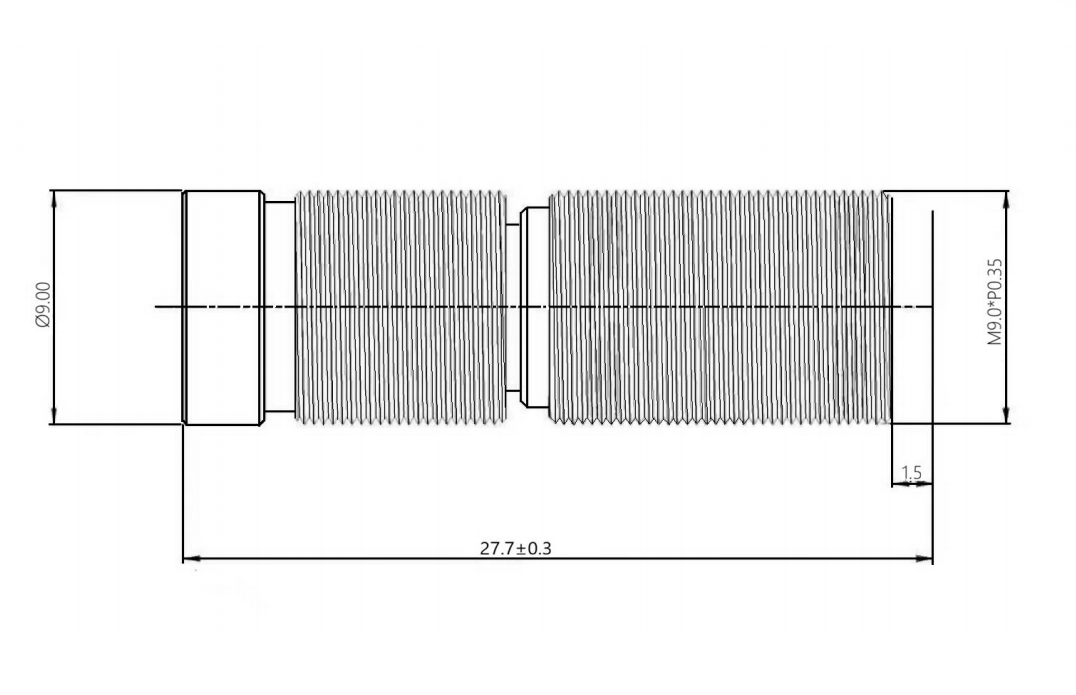

총 트랙 길이(TTL): 27.7±0.3mm – 소형 카메라 모듈을 위한 초소형 설치 공간.

후면 초점 거리(BFL): 17.65mm - 필터 또는 커버 유리 설치를 위한 충분한 여유 공간을 제공합니다.

최대 이미지 서클: Ø7.4mm – 잘림 없이 1/2.5" 센서의 활성 영역을 완전히 덮습니다.

시야각: 대각선 16.7°, 수평 13.4°, 수직 10.7° – 협각 형상은 범위 내 작은 대상을 자세히 검사하는 데 이상적입니다.

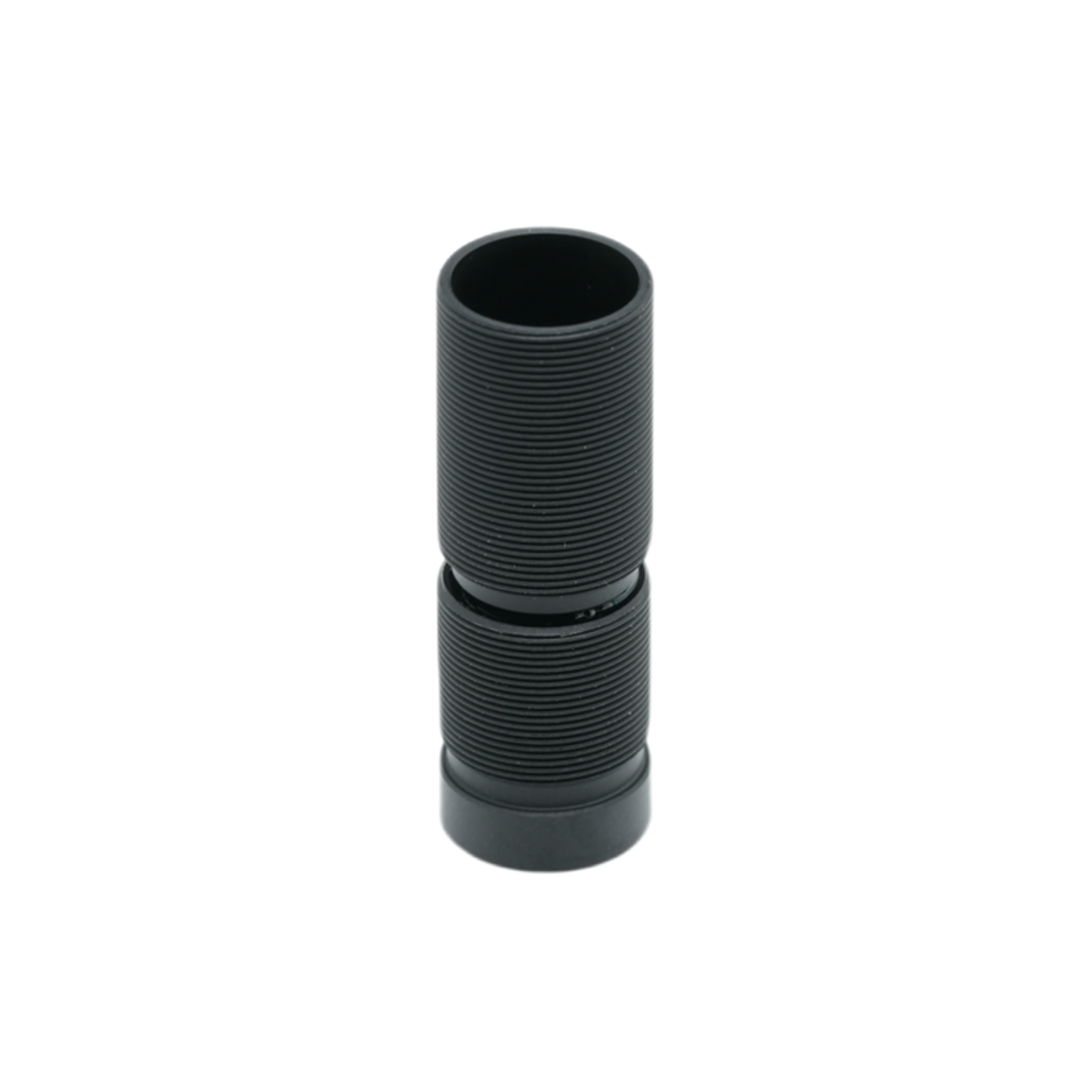

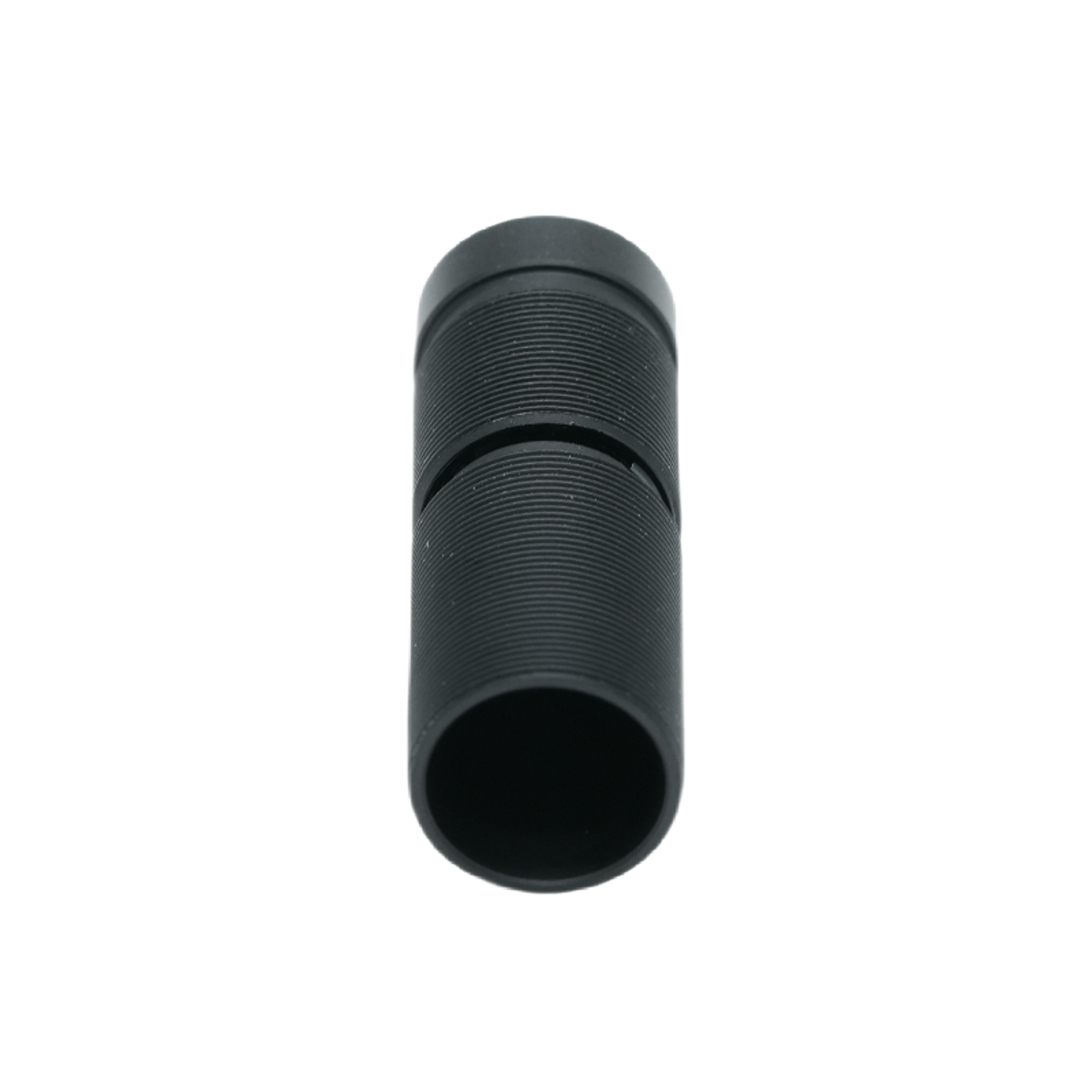

마운트: M9×P0.35 – 소형 렌즈용 표준 나사산으로 기존 M9 기반 하우징과 쉽게 교체할 수 있습니다.

2. 성능상의 이점

매우 낮은 왜곡: TV 왜곡이 -0.05%로 지정되어 배럴 또는 핀쿠션 효과가 거의 제거됩니다. 이를 통해 계측 및 정렬 작업에 중요한 정확한 치수 측정과 직선 보존이 보장됩니다.

높은 상대 조도: 97.0%에서 렌즈는 센서 전체에 걸쳐 균일한 밝기를 유지하므로 후처리 셰이딩 보정의 필요성이 줄어들고 주변의 신호 대 잡음비가 향상됩니다.

최적화된 최고 광선 각도: <6.6°의 CRA는 대부분의 1/2.5" 센서의 마이크로렌즈 기울기와 일치하여 가장자리의 색상 변화 및 감도 손실을 최소화합니다. 이러한 호환성은 전체 시스템 양자 효율성을 향상시킵니다.

전체 유리 디자인(3개 요소): 3개 요소 유리 구조는 플라스틱 대체품에 비해 뛰어난 열 안정성, 긁힘 방지 및 UV 저항성을 제공합니다. 넓은 온도 범위(-20°C ~ +70°C)에서 반복 가능한 초점을 보장합니다.

정밀 M9 스레드: 미세 피치 M9 마운트를 사용하면 정확한 초점 조정과 안전한 잠금이 가능해 진동이나 충격이 가해지는 동안 우발적인 중심 이탈을 방지할 수 있습니다.

3. 적용분야

머신 비전 및 자동 검사: 24mm 초점 거리와 낮은 왜곡을 갖춘 이 렌즈는 PCB 검사, 표면 결함 감지 및 소형 부품 정렬에 탁월합니다. 좁은 시야는 고해상도 1/2.5" 센서와 잘 결합되어 미세한 세부 사항(예: 5-10 µm 특징)을 해결합니다.

산업용 계측: 거의 0에 가까운 왜곡과 높은 상대 조도 덕분에 절대 정확도가 가장 중요한 게이지 측정, 3D 스캐닝 및 교정 시스템에 이상적입니다.

보안 및 감시: 복도, 터널 또는 주변 울타리의 장거리 모니터링을 위해 F/4.5 조리개와 결합된 망원 특성은 넓은 거리 범위에서 피사체에 초점을 유지할 수 있을 만큼 충분한 피사계 심도를 제공합니다.

임베디드 비전 시스템: 컴팩트한 크기(TTL <28mm) 및 M9 스레드를 사용하면 무게와 공간이 중요한 드론, 로봇 공학 및 휴대용 검사 장치에 통합할 수 있습니다.

과학 및 실험실 이미징: 안정적인 광학 성능은 현미경 보조 이미징, 빔 프로파일링 및 평면 표본의 고대비 문서화를 지원합니다.

BOSHI 광학 기술은 현대 산업 광학의 엄격한 요구 사항을 충족하도록 PL‑2445D‑M9를 설계했습니다. 각 장치는 개별 시준 및 해상도 테스트를 거쳐 24mm 초점 거리와 F/4.5 조리개가 일관된 품질을 제공하는지 확인합니다. 렌즈의 낮은 CRA와 최소한의 왜곡은 이미지 처리 파이프라인의 알고리즘 복잡성을 더욱 줄여 시스템 통합업체의 배포 주기를 가속화합니다. 고속 생산 라인에서 사용하든 고정식 측정 스테이션에서 사용하든 이 렌즈는 BOSHI Optical Technology의 수십 년간의 제조 전문 지식을 활용하는 안정적이고 비용 효율적인 솔루션을 제공합니다. 맞춤형 마운트 적응 또는 AR 코팅 변형의 경우 공장에서는 유연한 OEM 지원을 제공하여 PL‑2445D‑M9가 기존 광학 아키텍처에 완벽하게 맞도록 보장합니다.
