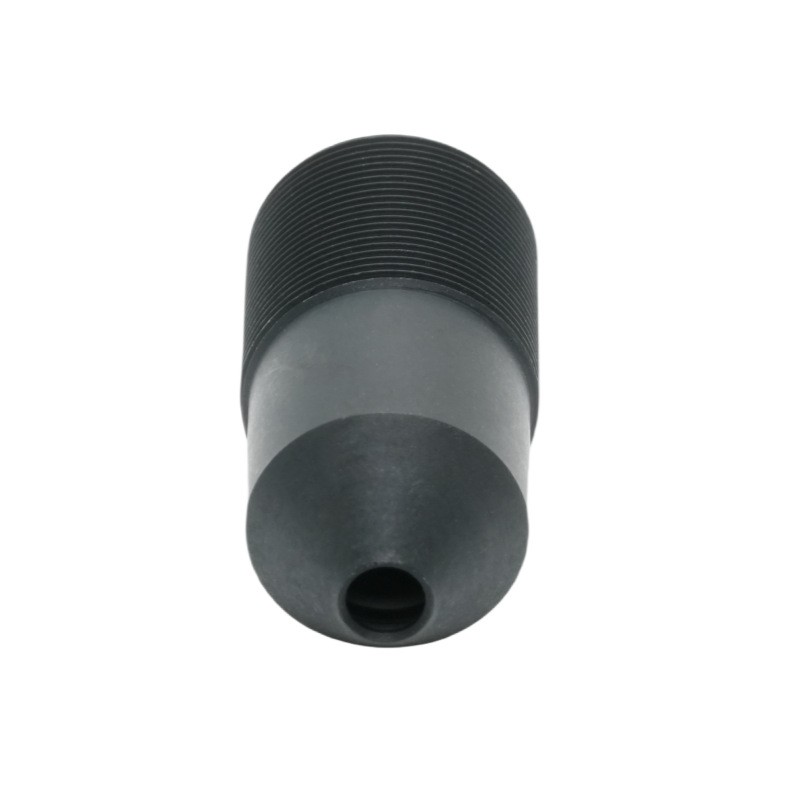

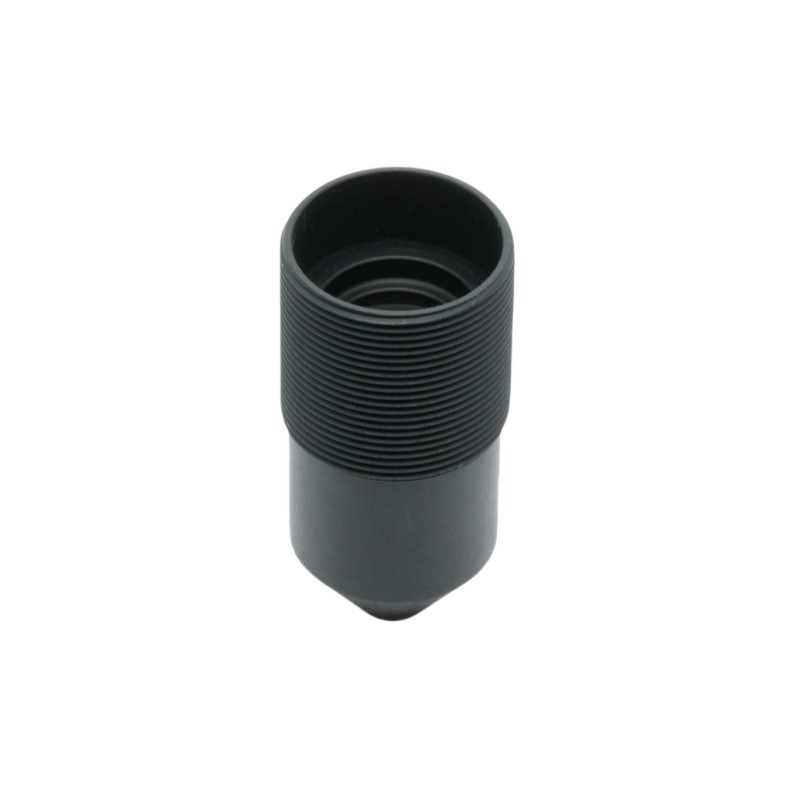

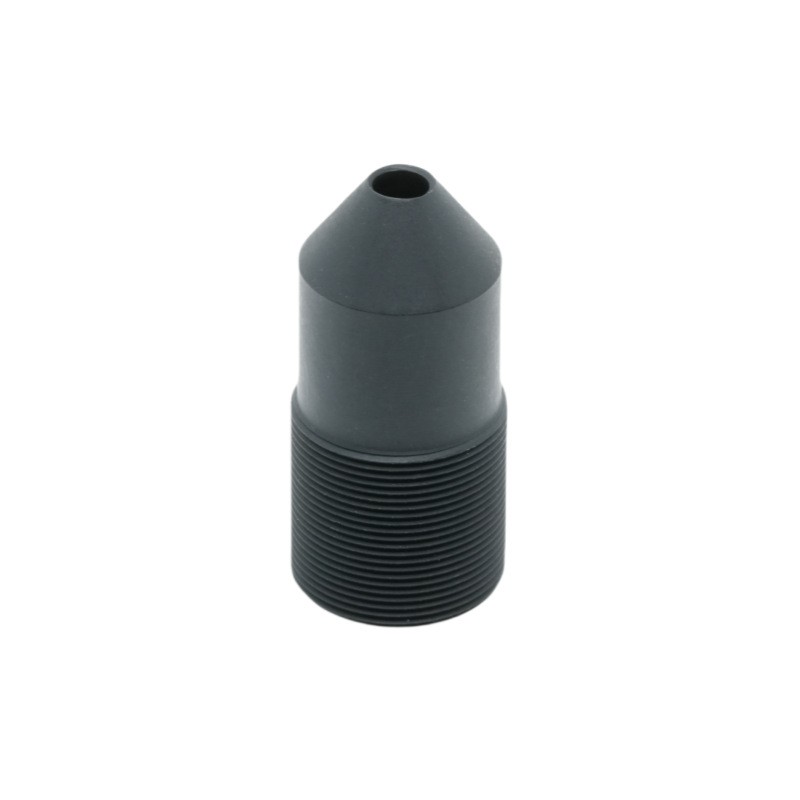

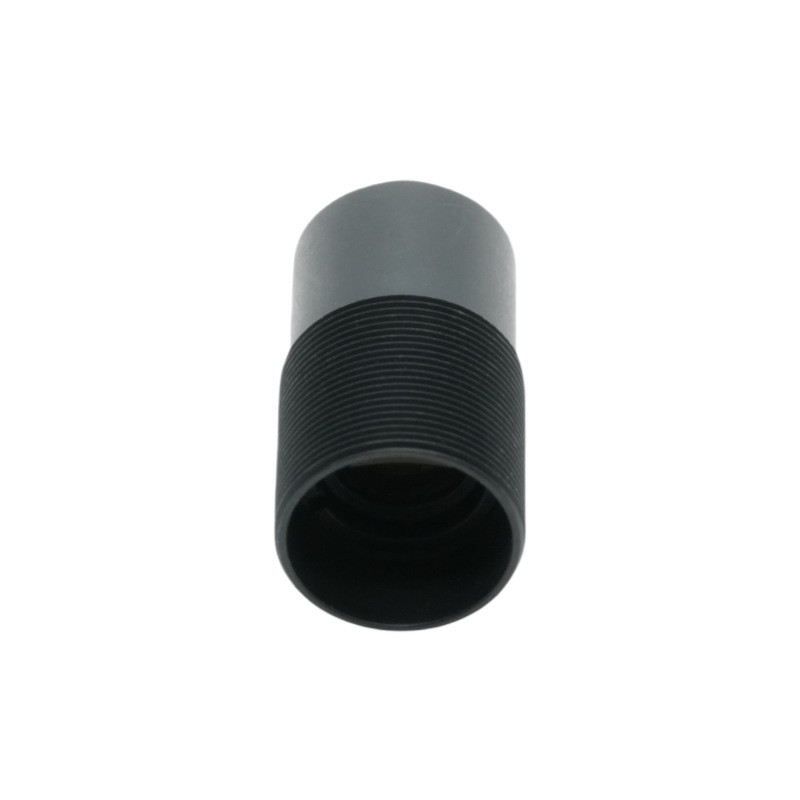

16mm 테이퍼 콘 렌즈

제품 개요:

BOSHI Optical Technology의 PL-1645F-M12는 1/2" 형식 센서용으로 특별히 설계된 소형 16mm 초점 거리, F4.5 조리개 고정 초점 렌즈입니다. 4요소 전체 유리 구조로 설계된 이 M12 마운트 렌즈는 28.3° 대각선 화각을 제공하고 Ø8.5mm의 최대 이미지 서클을 지원하므로 1/2" 이하의 소형 이미저에 이상적입니다. 공간이 제한된 비전 시스템. 기계적 후방 초점 길이가 3.65mm이고 총 트랙 길이가 28.65mm에 불과한 PL-1645F-M12는 산업 검사, 생체 인식 및 임베디드 이미징 애플리케이션을 위한 보드 레벨 카메라 모듈에 원활하게 통합됩니다. BOSHI 광학 기술은 이 16mm F4.5 렌즈를 탁월한 전폭 조명을 위해 최적화하여 95% 상대 조도와 -0.25%의 초저 TV 왜곡을 달성하여 고대비 장면에서도 충실한 이미지 재현을 보장합니다. 주요 광선 각도는 8° 미만으로 엄격하게 제어되어 최신 CMOS 센서와 결합 시 비네팅 및 색상 변화를 최소화합니다. 공장 자동화, 물류 바코드 판독기 또는 의료 영상 장치에 사용되는 이 1/2" 센서 렌즈는 해상도, 소형화 및 비용 효율성의 균형 잡힌 조합을 제공합니다. PL-1645F-M12가 M12 렌즈 범주의 정밀도 기준을 설정하여 차세대 비전 제품에 안정적인 광학 성능을 제공하는 BOSHI 광학 기술을 믿으십시오.

제품 상세 설명:

1. 세부 매개변수

초점 거리(EFL):16mm ±5% - 적당한 망원 시각을 제공하여 100mm~2000mm 사이의 작동 거리에서 물체 인식에 이상적입니다.

조리개(F/NO):F4.5 ±5% - 빛 처리량과 피사계 심도의 균형을 유지하여 해상도 저하 없이 실내 및 조명이 밝은 실외 환경에 적합합니다.

광학 구성:4G(전체 유리 요소) - 하이브리드 플라스틱 유리 설계에 비해 열 안정성, 높은 투과율 및 환경 저하에 대한 저항성을 보장합니다.

이미지 서클:최대 Ø8.5mm - 1/2" 센서(대각선 ~8mm)를 완전히 덮고 1/2.3" 및 1/3" 형식과 역호환됩니다.

기계적 후면 초점 거리:3.65mm ±0.2 - 표준 M12 센서 보드 및 옵션 IR 컷 필터 홀더와 직접 통합할 수 있습니다.

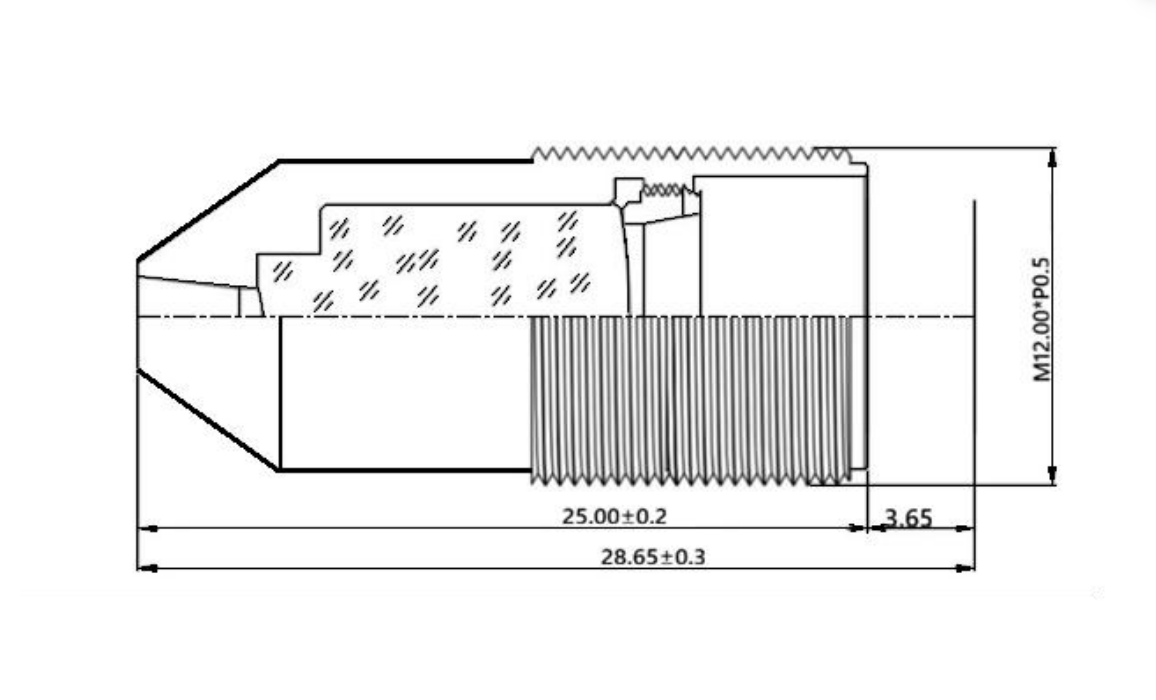

총 트랙 길이:28.65mm ±0.3 - 드론, 휴대용 장치 및 감시 노드의 소형 카메라를 위한 초소형 프로파일입니다.

TV 왜곡:-0.25% - 측정 및 OCR 응용 분야에 매우 중요한 배럴 왜곡이 거의 보이지 않습니다.

상대 조명:95.0% - 탁월한 균일성으로 후처리 시 플랫 필드 수정의 필요성이 줄어듭니다.

CRA(최고 광선 각도):<8°- 대부분의 Sony, ON Semi 및 OmniVision 1/2" 센서의 마이크로렌즈 배열과 일치하여 색상 음영을 방지합니다.

산:M12×P0.5 - 빠른 상호 교환성과 활성 정렬을 위한 업계 표준 스레드입니다.

2. 성능상의 이점

높은 균일성 및 낮은 왜곡: 95% 상대 조도 및 -0.25% 왜곡은 16mm 초점 거리 F4.5 조리개 렌즈가 최소 폴오프로 기하학적으로 정확한 이미지를 생성하도록 보장하여 머신 비전 파이프라인의 알고리즘 교정 오버헤드를 줄입니다.

최신 센서에 최적화된 CRA: 주광선 각도가 8° 미만인 이 1/2인치 센서 렌즈는 주변 색상 아티팩트를 제거하여 전체 필드에서 일관된 화이트 밸런스와 색상 충실도를 가능하게 합니다. 이는 얼굴 인식 및 색상 기반 정렬에 중요한 이점입니다.

전체 유리 견고성: 4G 구조는 온도 변동(-20°C ~ +70°C)으로 인한 초점 이동을 방지하므로 M12 마운트 산업용 렌즈를 공장 현장, 실외 키오스크 및 자동차 보조 카메라에서 안정적으로 사용할 수 있습니다.

컴팩트한 기계 설계: 길이가 28.65mm에 불과하여 슬림형 인클로저에 꼭 맞는 반면, 3.65mm BFL은 커버 유리 또는 필터 스택을 위한 충분한 공간을 제공하여 시스템 통합자를 위한 기계 설계를 단순화합니다.

플러그 앤 플레이 호환성: M12 스레드 및 표준 후면 초점 거리를 통해 기계적 재설계 없이 기존 렌즈를 직접 교체할 수 있으므로 카메라 OEM의 출시 기간이 단축됩니다.

3. 애플리케이션 도메인

산업용 머신 비전: 16mm F4.5 구성은 적당한 배율과 낮은 왜곡이 가장 중요한 생산 라인(예: PCB 검사, 표면 스크래치 분석)에서 결함 감지에 탁월합니다.

생체 인식 및 액세스 제어: 1/2인치 센서 렌즈는 30~50cm 작업 거리에서 선명한 홍채와 얼굴 특징을 제공하며 <8° CRA는 활성 IR 조명을 위한 NIR 강화 센서와의 호환성을 보장합니다.

물류 및 바코드 판독: 28.3° FOV와 높은 상대 조도 덕분에 조명이 고르지 않은 경우에도 다양한 패키지 크기에 걸쳐 1D/2D 코드를 안정적으로 디코딩할 수 있습니다.

내장형 OEM 시스템: 드론 장애물 회피부터 의료 내시경까지 M12 마운트 렌즈는 대량 생산을 위한 검증된 폼 팩터를 제공하며 BOSHI 광학 기술은 신속한 통합을 위한 완전한 광학 및 기계 문서를 제공합니다.

스마트 소매점 및 선반 모니터링: 낮은 왜곡 프로파일은 정확한 제품 치수 추정 및 플래노그램 준수를 지원하는 동시에 컴팩트한 하우징은 눈에 잘 띄지 않는 천장 장착형 카메라 또는 선반 가장자리 카메라에 적합합니다.
