제품 설명

제품 간략한 설명

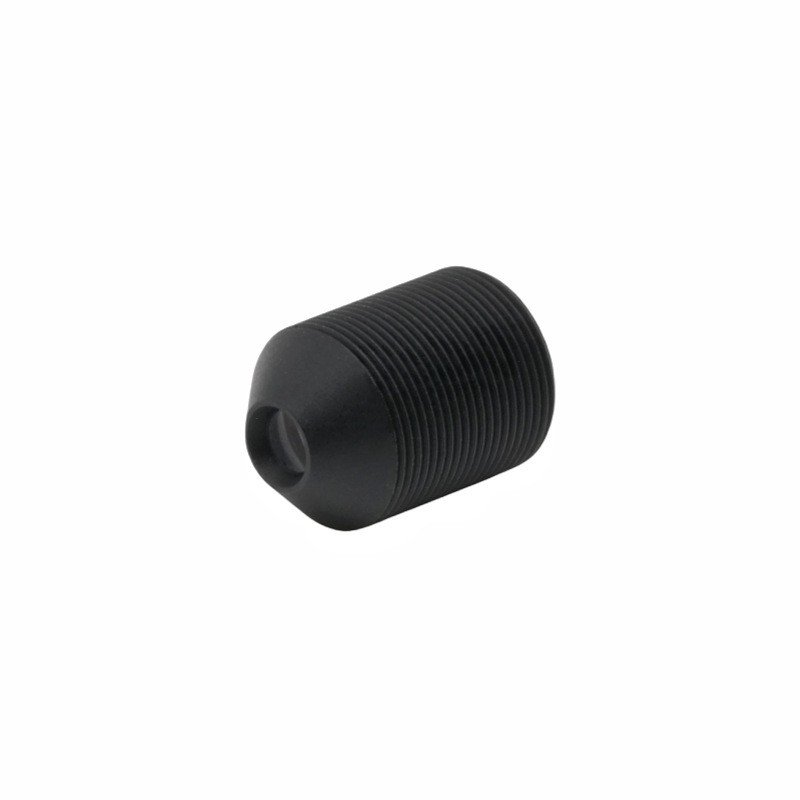

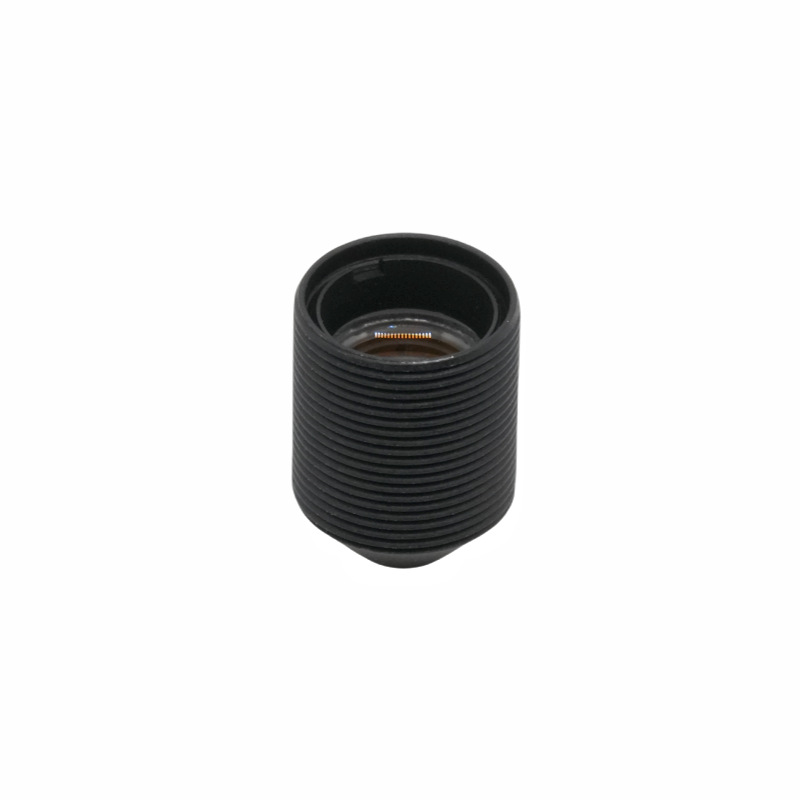

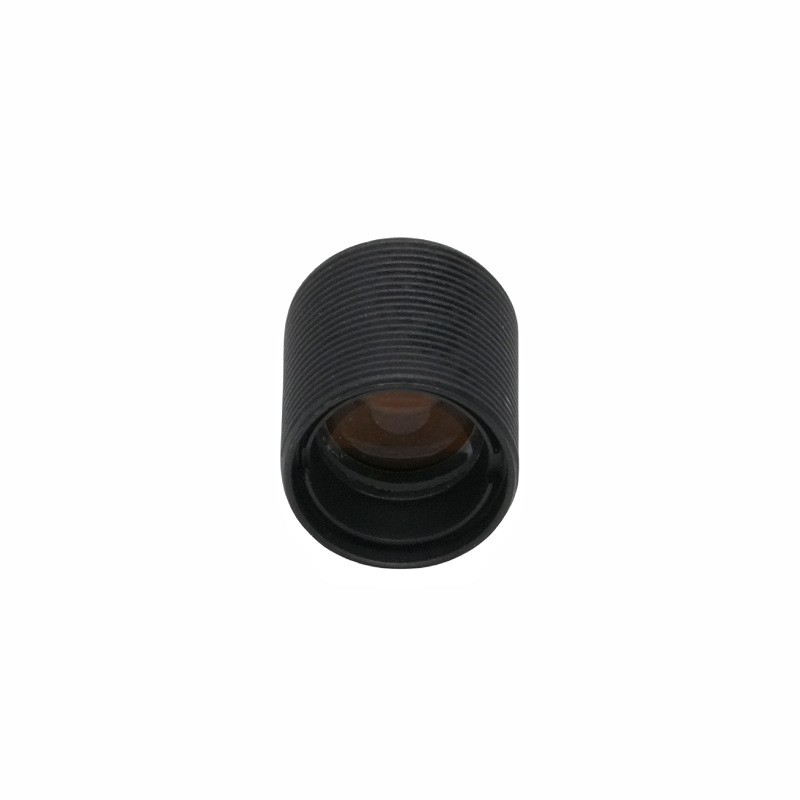

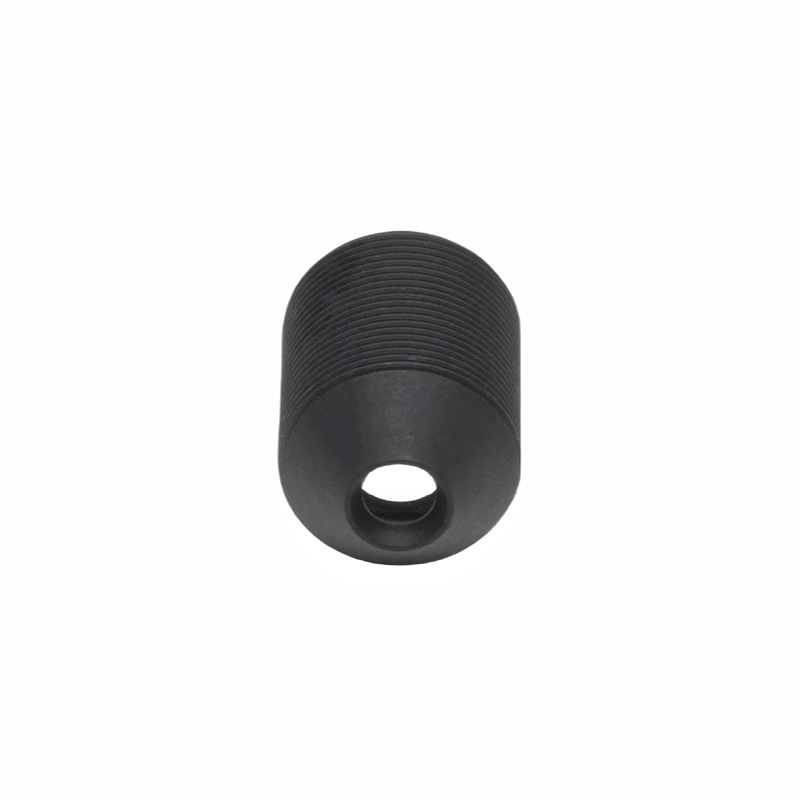

ShangHai SILK Optical Technology CO., LTD는 1/2.7" 이미지 센서와 소형 포맷 카메라 렌즈 통합을 위해 설계된 소형 광학 렌즈인 M7 렌즈를 제공합니다. 이 6.2mm 고정 초점 렌즈는 4군 렌즈 조립 설계를 채택하여 소형 카메라 하드웨어에 균형 잡힌 이미징 성능을 제공합니다. 최대 Ø7.0mm의 이미지 서클을 자랑하는 이 광각 소형 렌즈는 대각선 74° 시야각을 지원하여 충분한 장면 범위를 포착합니다. 15° 미만의 광선 각도로 일반 CMOS 센서와 완벽하게 일치하고 비네팅 위험을 줄이며, 58.0% 높은 상대 조도와 결합하여 전체 프레임에 걸쳐 균일한 밝기를 유지합니다. M7 소형 마운트로 제작된 이 감시 광학 렌즈는 13.42±0.3mm의 짧은 총 트랙 길이를 특징으로 하며 ShangHai SILK Optical Technology CO., LTD에서 제조한 이 소형 광학 렌즈는 엄격한 광학 테스트를 거칩니다. 대량 생산된 임베디드 비전 장치의 일관된 출력을 보장합니다.

자세한 제품 설명

1. 매개변수 분석

- 초점 성능: 이 6.2mm 고정 초점 렌즈는 F/NO 2.6±5% 조리개로 6.2±5%mm 유효 초점 거리를 제공하여 일상적인 실내외 이미징 시나리오에 대해 빛 흡수와 피사계 심도의 균형을 유지합니다.

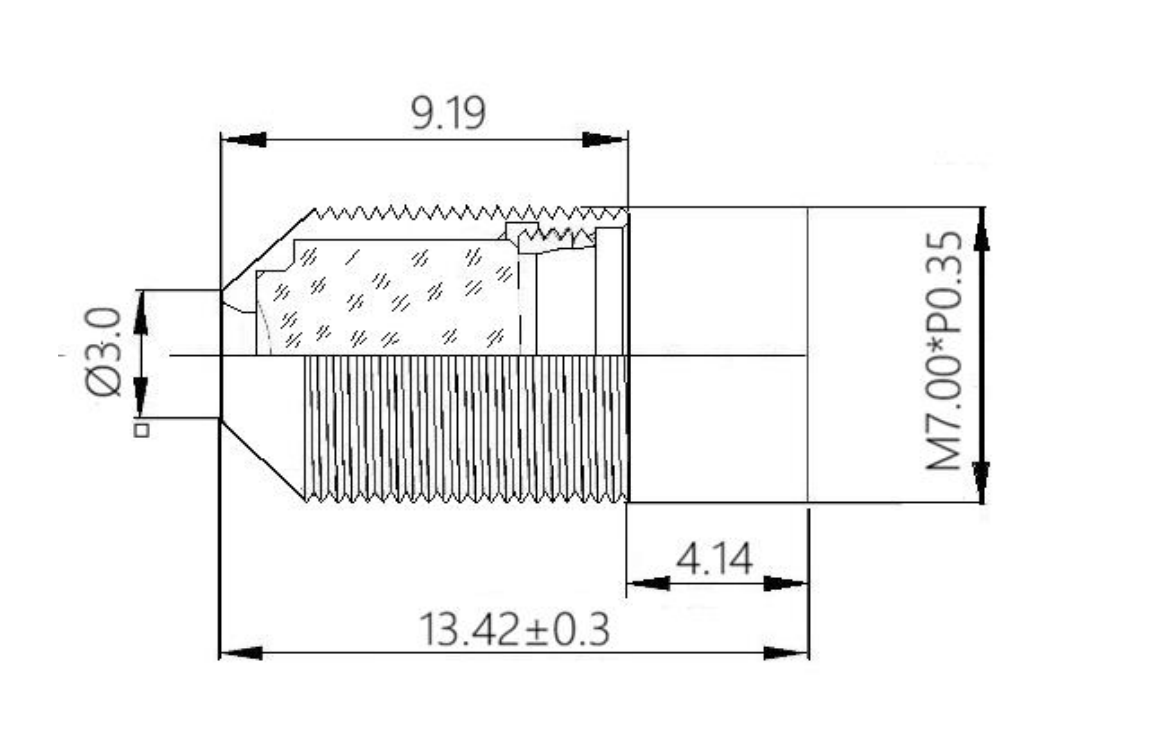

- 기계적 치수: 총 TTL은 13.42±0.3mm에 도달하고 BFL은 6.5±0.2mm입니다. M7 마운트는 소형 카메라 모듈을 쉽게 조립할 수 있도록 해줍니다.

- 광학 구조: 4군 렌즈 어셈블리는 컴팩트한 광학 레이아웃, 최대 이미지 서클 Ø7.0mm, 1/2.7" 센서 대상 크기에 완벽하게 맞습니다.

- 시야각: 광각 소형 렌즈는 대각선 74°, 수평 62°, 수직 33.5° 시야각을 제공합니다. TV 왜곡은 -12.00%로 초저왜곡 요구 사항이 없는 일반 모니터링에 적합합니다.

- 광학 지수: 상대 조도 58.0%; CRA<15°의 낮은 CRA 렌즈로 CMOS 센서의 다크 코너 문제를 크게 줄여줍니다.

ShangHai SILK Optical Technology CO., LTD는 이 M7 렌즈의 배치 일관성을 유지하기 위해 모든 주요 매개변수에 대한 허용 오차를 엄격하게 제어합니다.

아니요.	목	사양
1	TTL(총 트랙 길이)	13.42±0.3
2	EFL(유효 초점 거리)	6.2±5%
3	F/NO(조리개)	2.6±5%
4	BFL(후면 초점 거리)	6.5±0.2
5	건설(구조)	4G
6	최대 이미지 서클	Ø7.0mm
7	센서용	1/2.7"
8	시야 – 대각선	74°
	시야 – 수평	62°
	시야 – 수직	33.5°
9	TV 왜곡	-12.00%
10	상대조도	58.0%
11	CRA(최고 레이 각도)	< 15°
12	산	M7
