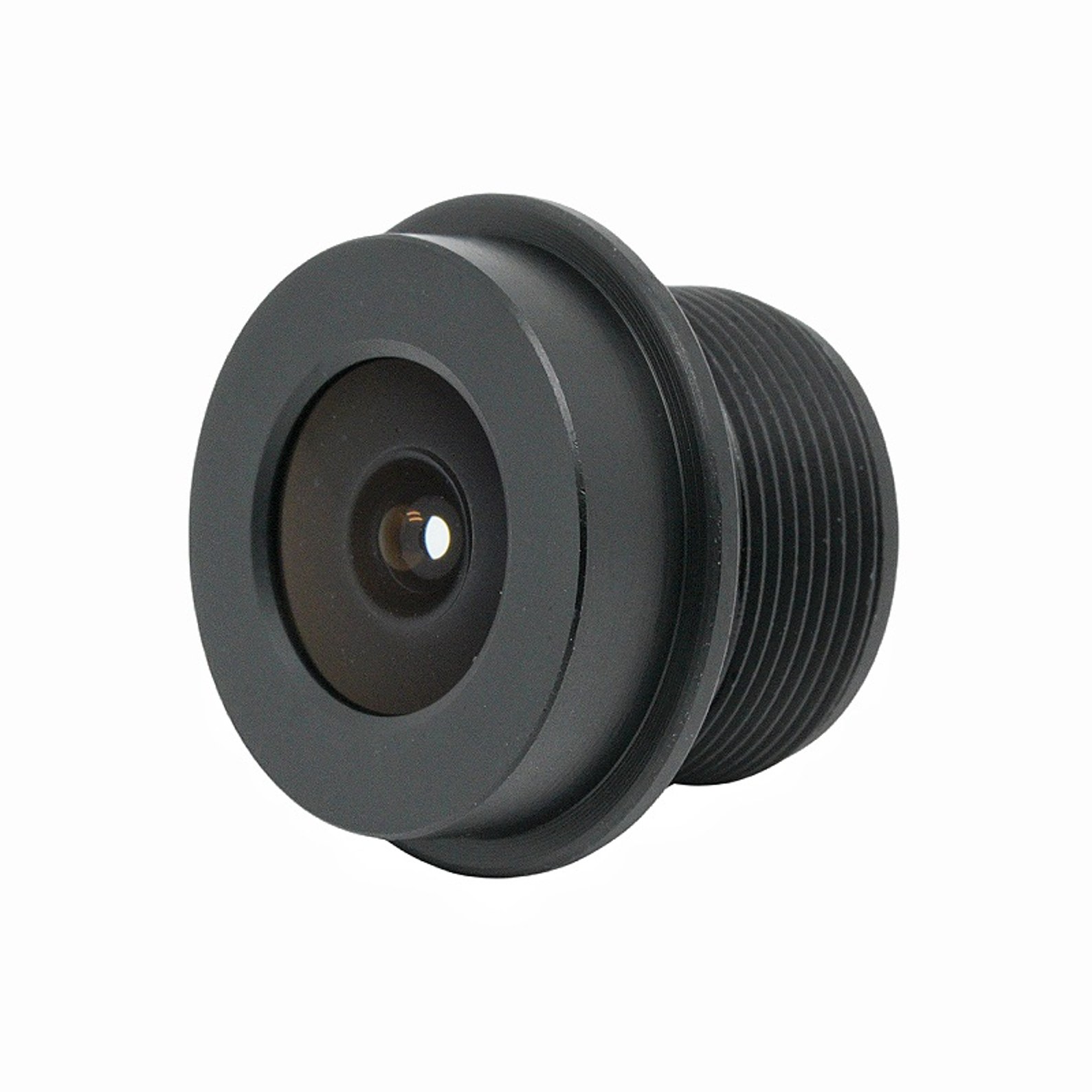

2.88mm 광각 렌즈

이 컴팩트한 M12 광각 렌즈는 1/3" 이미지 센서용으로 전문적으로 설계되어 포괄적인 장면 캡처를 위한 초광각 대각선 140° 시야각을 제공합니다. ShangHai SLIK Optical Technology CO., LTD에서 제조한 이 고정 초점 CCTV 렌즈는 성숙한 광학 레이아웃을 채택하여 넓은 적용 범위와 제어 가능한 TV 왜곡의 균형을 유지함으로써 대중 시장 감시 카메라에 신뢰할 수 있는 IR 보정 보드 렌즈가 됩니다. F2.5 대형 조리개 설계로 이 저조도 카메라 렌즈는 아래에서 선명한 이미징을 지원합니다. 55.0% 상대 조도는 코너 비네팅을 효과적으로 억제합니다. 콤팩트한 TTL 15.0mm 구조는 카메라 모듈 조립을 단순화합니다. 다용도 산업용 비전 렌즈 및 보안 보드 렌즈인 이 넓은 FOV 광학 렌즈는 소형 IP 카메라, 홈 모니터링 장치 및 임베디드 비전 하드웨어에 적합합니다. 글로벌 바이어를 위한 보드 카메라 렌즈.

문의 보내기

제품 설명

1. 제품 개요

이 컴팩트한 M12 광각 렌즈는 1/3" 이미지 센서용으로 전문적으로 설계되어 포괄적인 장면 캡처를 위한 초광각 대각선 140° 시야각을 제공합니다. ShangHai SLIK Optical Technology CO., LTD에서 제조한 이 고정 초점 CCTV 렌즈는 성숙한 광학 레이아웃을 채택하여 넓은 적용 범위와 제어 가능한 TV 왜곡의 균형을 유지함으로써 대중 시장 감시 카메라에 신뢰할 수 있는 IR 보정 보드 렌즈가 됩니다. F2.5 대형 조리개 설계로 이 저조도 카메라 렌즈는 아래에서 선명한 이미징을 지원합니다. 55.0%의 상대 조도는 코너 비네팅을 효과적으로 억제합니다. 22.8° 미만의 CRA는 주류 CMOS 센서와의 뛰어난 호환성을 보장합니다. 컴팩트한 TTL 15.0mm 구조는 카메라 모듈 조립을 단순화합니다. 다목적 산업용 비전 렌즈 및 보안 보드 렌즈인 이 넓은 FOV 광학 렌즈는 소형 IP 카메라, 홈 모니터링 장치 및 임베디드 비전 하드웨어에 적합합니다.상하이 실크 광학 기술 CO., LTD글로벌 구매자를 위한 모든 컴팩트 보드 카메라 렌즈의 일관된 성능을 보장하기 위해 광학 허용 오차를 엄격하게 제어합니다.

2. 자세한 제품 설명

매개변수

- F2.5 조리개와 결합된 초점 거리 2.88mm ±5%:이 M12 광각 렌즈는 균형 잡힌 넓은 시야와 유리한 저조도 감도를 제공하므로 소형 감시 모듈에 이상적입니다.

- 이미지 서클 Φ6.22mm, 1/3” 센서에 최적화:대각선 FOV는 140°, 수평 97.8°, 수직 76°에 도달하여 여러 대의 카메라 없이 매우 넓은 범위를 제공합니다.

- TV 왜곡 -20.2%:일반적인 광각 왜곡 수준으로 엄격한 직선 보존보다 전체 장면 범위가 우선시되는 일반 모니터링에 적합합니다.

- 상대조도 55.0%:많은 일반 보드 렌즈보다 성능이 뛰어나 어두운 모서리를 줄여 프레임 전체에 걸쳐 균일한 밝기를 유지합니다.

- CRA <22.8°:표준 CMOS 센서와 잘 일치하여 모서리 흐림과 색상 음영을 방지합니다.

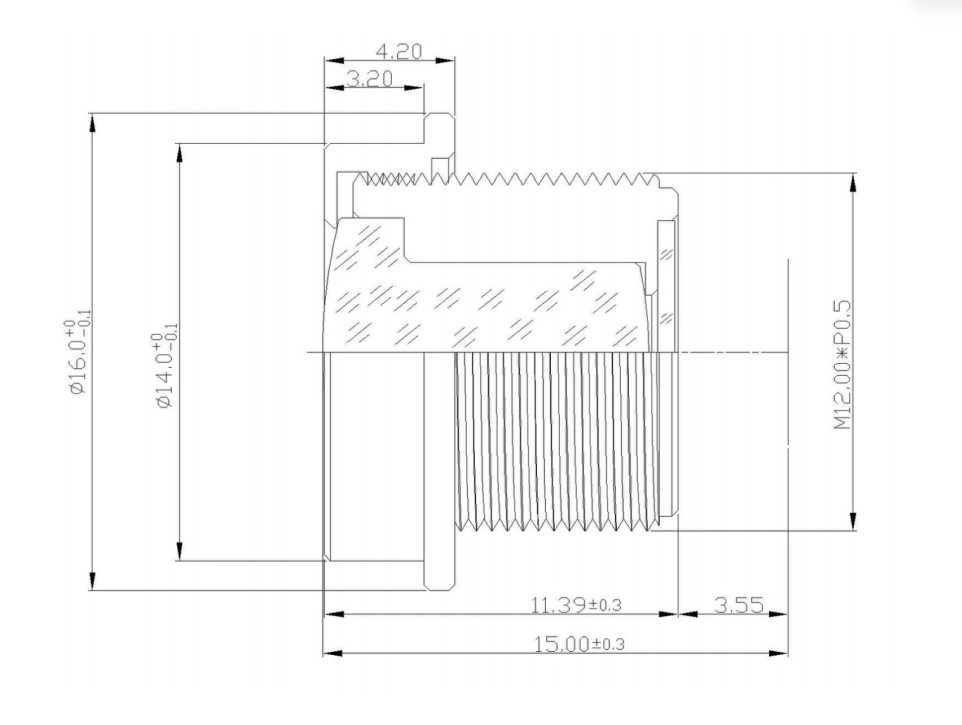

- 기계적인 차원:TTL 15.0±0.2mm, M12 표준 마운트; 미니 카메라 어셈블리를 쉽게 통합할 수 있습니다.

아니요.	목	사양
1	TTL(총 트랙 길이)	15.0±0.2
2	EFL(유효 초점 거리)	2.88±5%
3	F/NO(조리개)	2.5±5%
4	M/BFL(기계식 후면 초점 거리)	3.55±0.2
5	건설(구조)	4G + IR
6	최대 이미지 서클	Φ6.22mm
7	센서용	1/3"
8	시야 – 대각선	140°
9	시야 – 수평	97.8°
10	시야 – 수직	76°
11	TV 왜곡	-20.2%
12	상대조도	55.0%
13	CRA(최고 광선 각도)	< 22.8°
14	산	M12
