2.44mm 광각 렌즈
초광각 렌즈 PL-WA2.44는 ShangHai SILK Optical Technology CO., LTD에서 제조한 프리미엄 M12 보드 렌즈입니다. 이 고정 초점 렌즈는 1/2.9" 이미지 센서에 정밀하게 최적화된 전문 5G+IR 광학 구조를 채택하여 뛰어난 파노라마 캡처 용량을 제공합니다. 고성능 감시 렌즈인 이 렌즈는 2.44mm 유효 초점 거리와 F2.5 조리개를 특징으로 하며 초광각 162° 대각선 화각을 달성하여 사각지대 모니터링을 제거합니다. 이 소형 카메라 렌즈는 상대 조도와 TV 왜곡의 균형을 유지하여 전체 이미지 서클에 걸쳐 균일하고 선명한 이미지를 보장합니다. ShangHai SLIK 광학 기술 CO., LTD는 모든 임베디드 비전 렌즈의 광학 허용 오차와 조립 정밀도를 엄격하게 제어합니다. 주간 및 적외선 보조 조명 시나리오에 모두 적합한 이 신뢰할 수 있는 1/2.9인치 카메라 렌즈는 홈 보안, 지능형 장비 및 머신 비전 프로젝트에 널리 배포됩니다. 고객은 안정적이고 비용 효율적인 초광각 렌즈 솔루션을 당사 공장에서 직접 조달할 수 있습니다.
문의 보내기
제품 설명
1. 제품 개요
초광각 렌즈 PL-WA2.44는 에서 제작한 프리미엄 M12 보드 렌즈입니다.상하이 실크 광학 기술 CO., LTD.이 고정 초점 렌즈는 1/2.9" 이미지 센서에 정밀하게 최적화된 전문 5G+IR 광학 구조를 채택하여 뛰어난 파노라마 캡처 용량을 제공합니다. 고성능 감시 렌즈인 이 렌즈는 2.44mm 유효 초점 거리와 F2.5 조리개를 특징으로 하며 초광각 162° 대각선 화각을 달성하여 사각지대 모니터링을 제거합니다. 이 소형 카메라 렌즈는 상대 조도와 TV 왜곡의 균형을 유지하여 전체 이미지 서클에 걸쳐 균일하고 선명한 이미지를 보장합니다. ShangHai SLIK 광학 기술 CO., LTD는 모든 임베디드 비전 렌즈의 광학 허용 오차와 조립 정밀도를 엄격하게 제어합니다. 주간 및 적외선 보조 조명 시나리오에 모두 적합한 이 신뢰할 수 있는 1/2.9인치 카메라 렌즈는 홈 보안, 지능형 장비 및 머신 비전 프로젝트에 널리 배포됩니다. 고객은 안정적이고 비용 효율적인 초광각 렌즈 솔루션을 당사 공장에서 직접 조달할 수 있습니다.
2. 자세한 제품 설명
매개변수 분석
- 초점 거리 및 조리개:F2.5 고정 조리개의 EFL 2.44mm(공차 ±5%). 적당한 조리개는 일상적인 감시를 위해 빛 흡수와 광학 해상도의 균형을 유지합니다.
- 광학 구조:5G+IR 설계, IR 차단 필터로 주야간 전환을 지원하고 가시광선 및 적외선 이미징과 호환됩니다.
- 센서 매칭:1/2.9” 센서용으로 설계되었으며 최대 이미지 서클 Φ6.3mm로 비네팅 없이 센서 영역을 완전히 덮습니다.
- 시야:대각선 162°, 수평 118°, 수직 89°의 초광각 FOV로 전체 화면 모니터링에 필요한 카메라 수량이 크게 줄어듭니다.

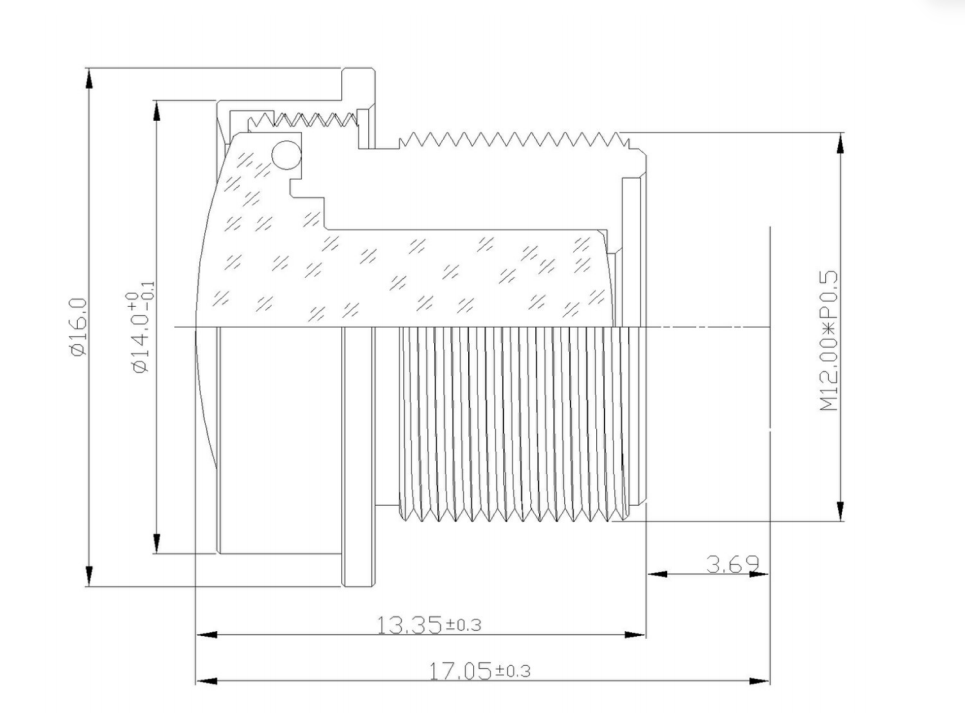

- 기계적인 차원:총 TTL 17.05±0.2mm, 기계식 후면 초점 거리 3.69±0.2mm, 보드 카메라에 빠르게 조립할 수 있는 M12 표준 마운트.
- 광학 표시기:TV 왜곡 -26.6%, 상대 조도 55.0%, CRA 18.15° 미만, 주류 CMOS 센서 수신 각도 요구 사항과 일치합니다.
| 아니요. | 목 | 사양 |
|---|---|---|
| 1 | TTL(총 트랙 길이) | 17.05±0.2 |
| 2 | EFL(유효 초점 거리) | 2.44±5% |
| 3 | F/NO(조리개) | 2.5±5% |
| 4 | M/BFL(기계식 후면 초점 거리) | 3.69±0.2 |
| 5 | 건설(구조) | 5G + IR |
| 6 | 최대 이미지 서클 | Φ6.3mm |
| 7 | 센서용 | 1/2.9" |
| 8 | 시야 – 대각선 | 162° |
| 9 | 시야 – 수평 | 118° |
| 10 | 시야 – 수직 | 89° |
| 11 | TV 왜곡 | -26.6% |
| 12 | 상대조도 | 55.0% |
| 13 | CRA(최고 광선 각도) | < 18.15° |
| 14 | 산 | M12 |
성능상의 이점
- 매우 넓은 파노라마 범위:초광각 렌즈인 162° 대각선 FOV는 넓은 영역 모니터링을 실현하여 전체 시스템 비용을 효과적으로 낮춥니다.
-주야간 이중 사용성:이 M12 보드 렌즈의 5G+IR 광학 구조는 가시광선과 적외선 대역 모두에서 색수차를 보정하여 IR 조명 하에서 선명한 이미지를 유지합니다.
-컴팩트한 산업 디자인:짧은 TTL 구조는 소형 임베디드 카메라에 적합합니다. 표준 M12 인터페이스는 이 고정 초점 렌즈의 상호 교환성을 보장합니다.
-최적화된 센서 매칭:제어된 CRA는 어두운 구석을 피하고 장시간 연속 작동 시 1/2.9인치 카메라 렌즈의 안정적인 이미징 품질을 보장합니다.
- 엄격한 제조 관리:ShangHai SLIK Optical Technology CO., LTD는 대량 주문에 대해 일관된 광학 성능을 보장하기 위해 각 감시 렌즈에 대한 전체 검사를 수행합니다.
적용분야
- 가정 및 상업용 감시:초광각 렌즈는 실내 파노라마 보안 카메라, 베이비 모니터, 소매점 모니터링 장치에 사용됩니다.
- 임베디드 지능형 비전:이 임베디드 비전 렌즈는 스마트 홈 카메라, 로봇 시각 모듈 및 AI 엣지 인식 장비에 적합합니다.
- 산업용 소형 모니터링:넓은 현장 범위, 검사 장비 및 휴대용 기록 장치가 필요한 소형 머신 비전 카메라에 적합합니다.
- 차량 보조 비전:소형 카메라 렌즈는 객실 내부 모니터링 및 단거리 파노라마 보조 관측 시스템에 적용할 수 있습니다.
- 소비자 스마트 기기:복잡한 기계적 조정 없이 넓은 시야 범위가 필요한 다양한 소형 스마트 카메라에 널리 채택됩니다.
