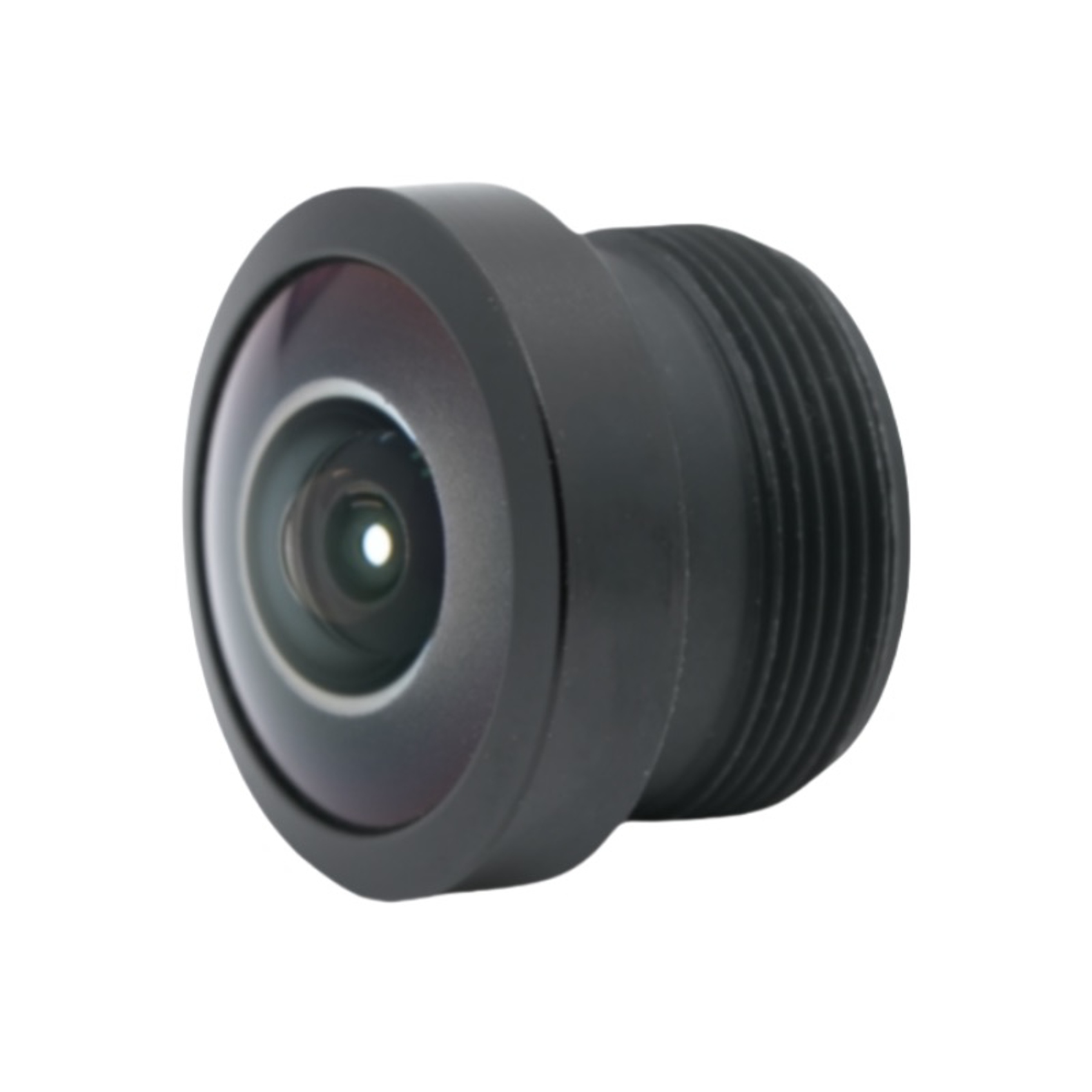

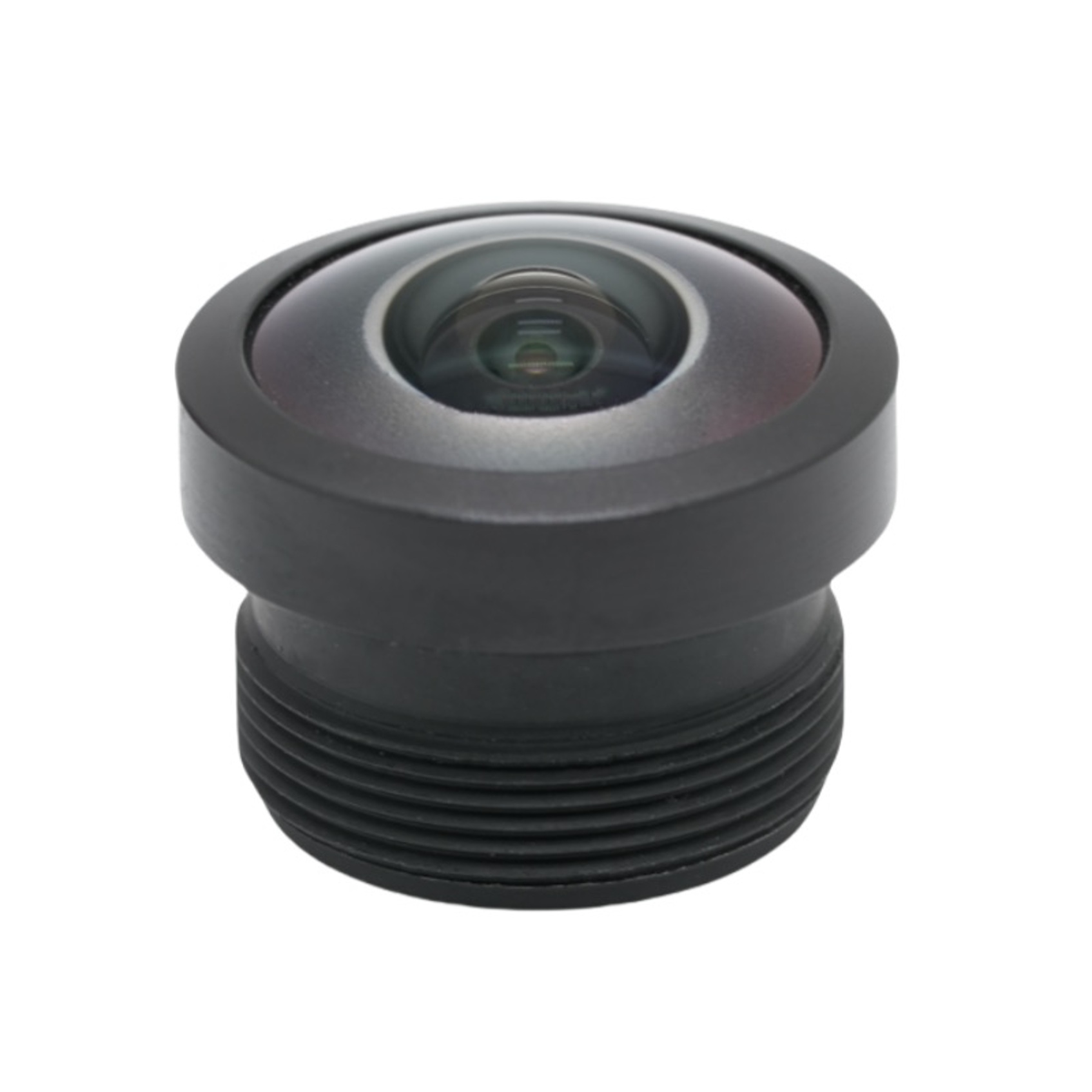

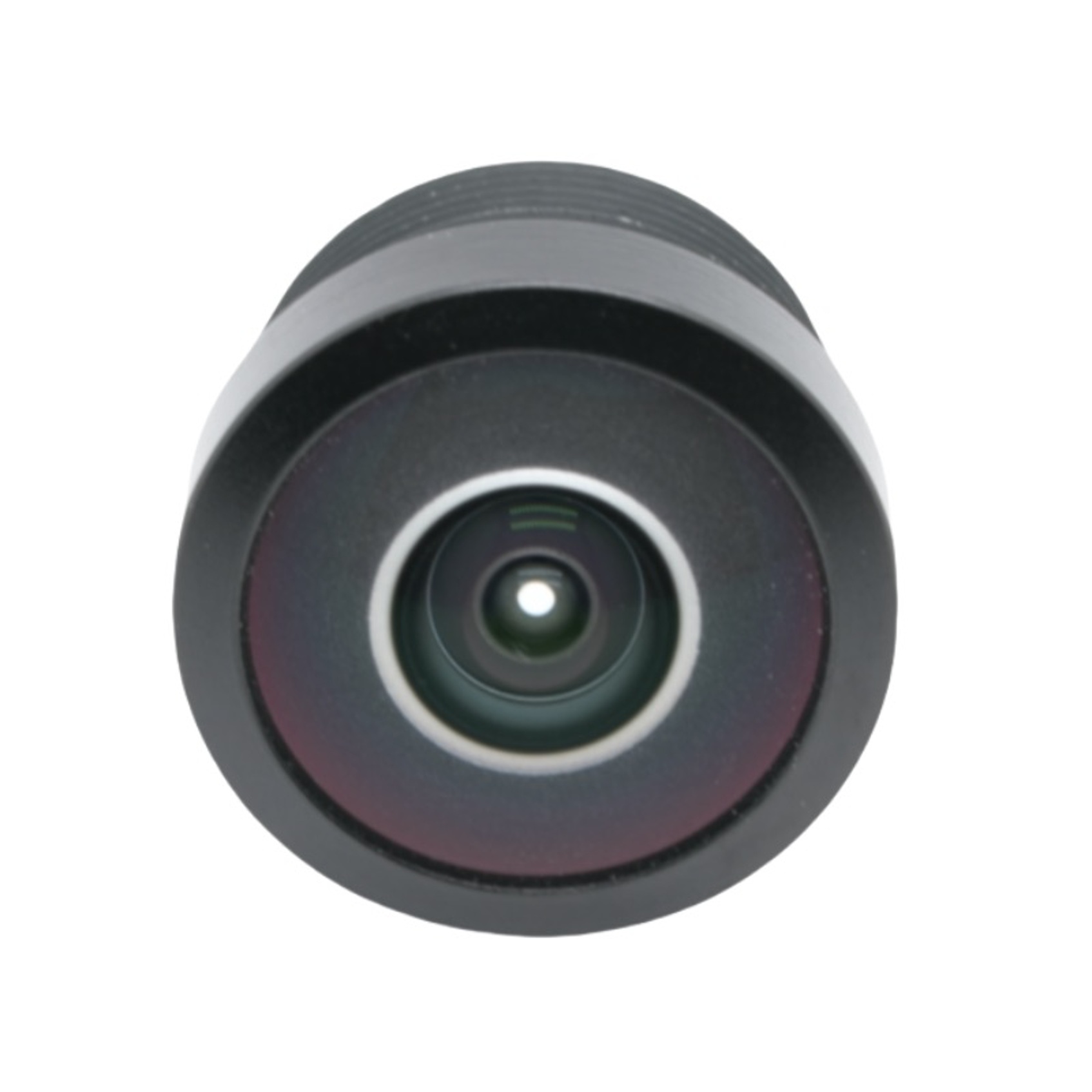

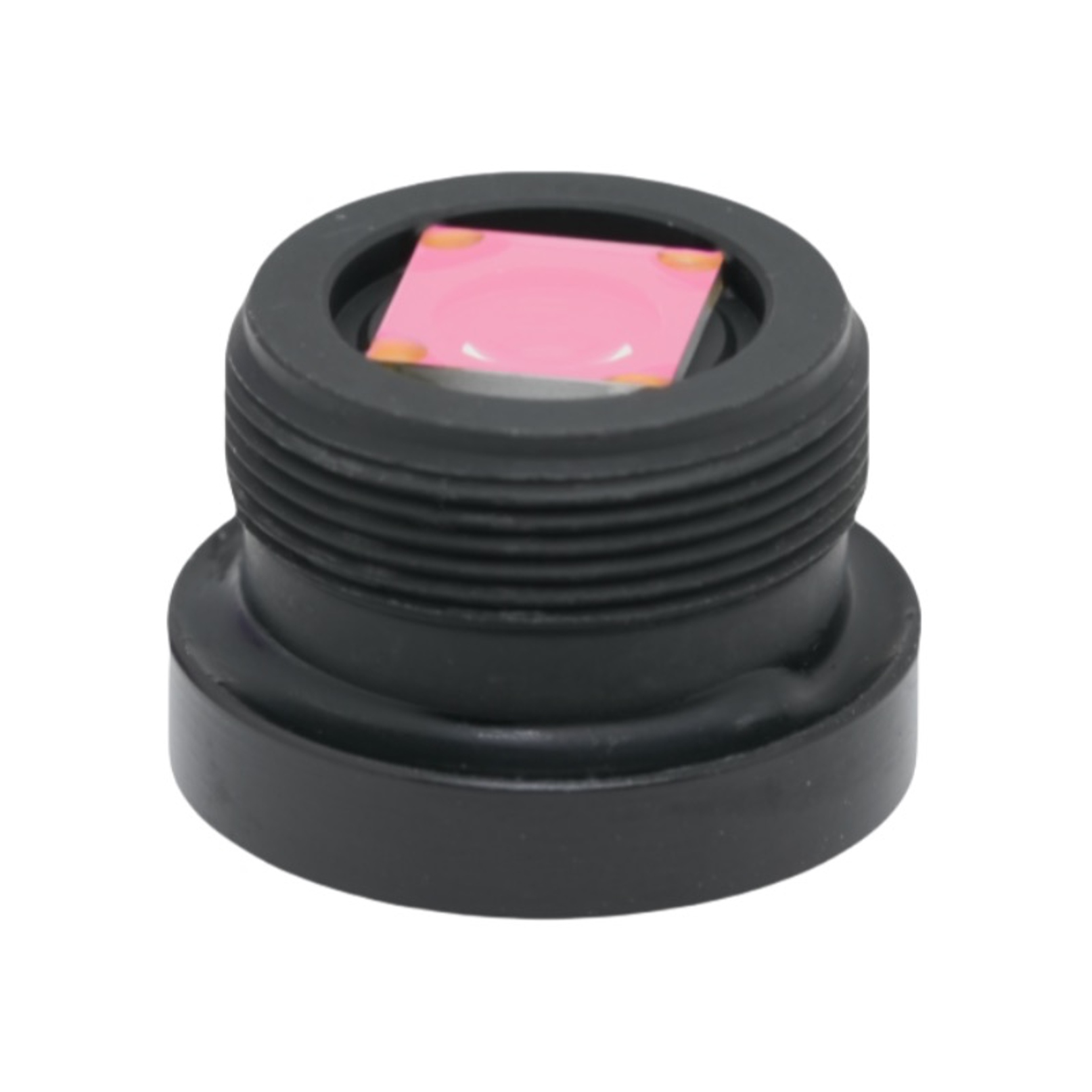

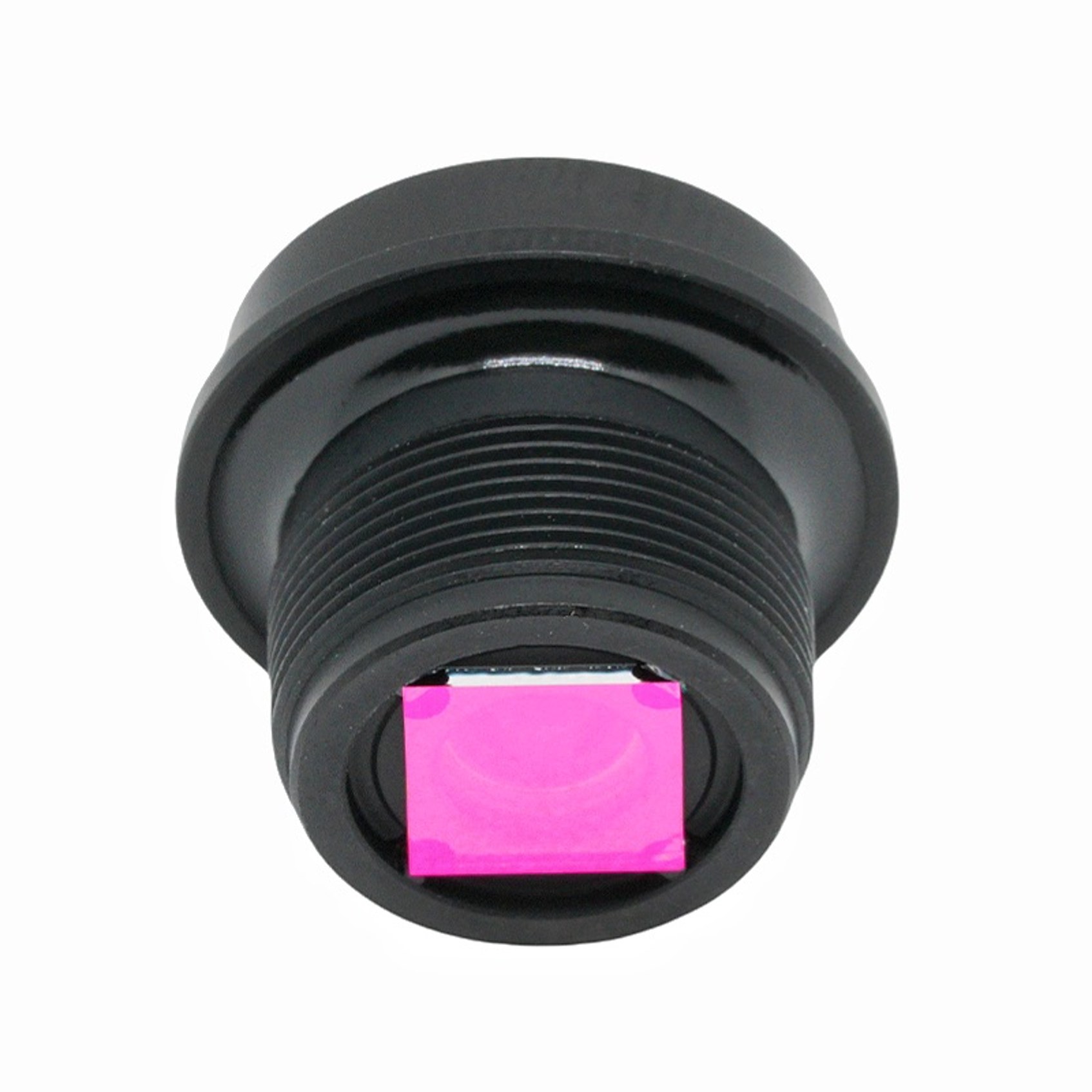

1.5mm 광각 렌즈
BOSHI 광학 기술은 1/4인치 AR0144 이미지 센서용으로 설계된 프리미엄 1.5mm 어안 렌즈를 제공하여 소형 광학 장치에 탁월한 초광각 이미징 기능을 제공합니다. 이 F2.2 M12 마운트 렌즈는 200도 대각선 화각을 갖추고 있어 사각지대를 최소화하여 넓은 장면을 캡처하여 제한된 설치 공간에서 전체 범위 모니터링 및 감지에 대한 요구를 충족합니다. 총 트랙 길이가 13.03mm이고 표준 M12 마운트를 갖춘 이 렌즈는 대부분의 보드 레벨 카메라 설계에 완벽하게 들어맞으므로 다양한 장치 제조업체의 설치 및 통합이 간단합니다. 4.4mm의 최대 이미지 서클은 1/4인치 센서의 감지 영역을 완전히 덮으므로 활성 이미징 영역에 뚜렷한 비네팅이 발생하지 않습니다. 주요 광선 각도는 18도 미만으로 유지되어 센서 마이크로렌즈 배열과 잘 일치하고 프레임 가장자리의 이미지 음영을 줄입니다. 이 1.5mm 어안 렌즈는 65% 상대 조도를 유지하여 전체 이미지 평면에 걸쳐 보다 균일한 밝기를 제공하여 중앙과 모서리 영역 모두에서 더 선명한 디테일 인식을 제공합니다. BOSHI 광학 기술의 엄격한 품질 관리를 통해 생산된 이 신뢰할 수 있는 M12 마운트 렌즈는 넓은 시야와 안정적인 장기 광학 성능이 필요한 보안, 자동차 및 가전 제품에 이상적인 광학 솔루션 역할을 합니다.
문의 보내기
제품 설명
제품 간략한 설명
보시옵티컬기술은 1/4인치 AR0144 이미지 센서용으로 설계된 프리미엄 1.5mm 어안 렌즈를 제공하여 소형 광학 장치에 뛰어난 초광각 이미징 기능을 제공합니다. 이 F2.2 M12 마운트 렌즈는 200도 대각선 화각을 갖추고 있어 사각지대를 최소화하면서 넓은 장면을 캡처하여 제한된 설치 공간에서 전체 범위 모니터링 및 감지에 대한 요구를 충족합니다.
총 트랙 길이가 13.03mm이고 표준 M12 마운트를 갖춘 이 렌즈는 대부분의 보드 레벨 카메라 설계에 완벽하게 적합하므로 다양한 장치 제조업체의 설치 및 통합이 간단해집니다. 4.4mm의 최대 이미지 서클은 1/4인치 센서의 감지 영역을 완전히 덮으므로 활성 이미징 영역에 뚜렷한 비네팅이 발생하지 않습니다. 주요 광선 각도는 18도 미만으로 유지되어 센서 마이크로렌즈 배열과 잘 일치하고 프레임 가장자리의 이미지 음영을 줄입니다.
이 1.5mm 어안 렌즈는 65%의 상대 조도를 유지하여 전체 이미지 평면에 걸쳐 더욱 균일한 밝기를 제공하여 중앙과 모서리 영역 모두에서 더욱 선명한 디테일 인식을 제공합니다. BOSHI 광학 기술의 엄격한 품질 관리를 통해 생산된 이 신뢰할 수 있는 M12 마운트 렌즈는 넓은 시야와 안정적인 장기 광학 성능이 필요한 보안, 자동차 및 가전 제품에 이상적인 광학 솔루션 역할을 합니다.
자세한 제품 설명
상세한 매개변수 분석
- 초점 거리 성능:1.5mm 어안 렌즈는 유효 초점 거리가 1.5mm이고 허용 오차는 ±5%입니다. 클래식 초광각 렌즈로서 근거리 파노라마 캡처 및 단거리 모니터링 시나리오를 위한 초광각 이미징을 지원합니다.
- 조리개 구성:이 F2.2 M12 렌즈는 ±5% 허용 오차의 고정 F2.2 조리개를 채택합니다. 빛 투과율이 높은 M12 마운트 렌즈로서 충분한 빛 흡수와 적절한 피사계 심도의 균형을 유지하여 주간 및 저조도 주변 조건 모두에서 선명한 이미지를 제공합니다.
- 센서 매칭:전용 1/4인치 AR0144 렌즈로 대상 센서의 활성 영역을 완전히 덮는 최대 4.4mm 이미지 서클이 제공됩니다. 이 보안 카메라 렌즈 친화적인 디자인은 가장자리 비네팅을 방지하고 센서 해상도를 최대한 활용합니다.
- 시야 지수:클래식 200도 FOV 렌즈로서 대각선 200도, 수평 167도, 수직 118.4도를 제공합니다. 이 자동차 렌즈가 선호하는 광각 방식은 단 하나의 렌즈로 거의 모든 공간을 커버할 수 있습니다.

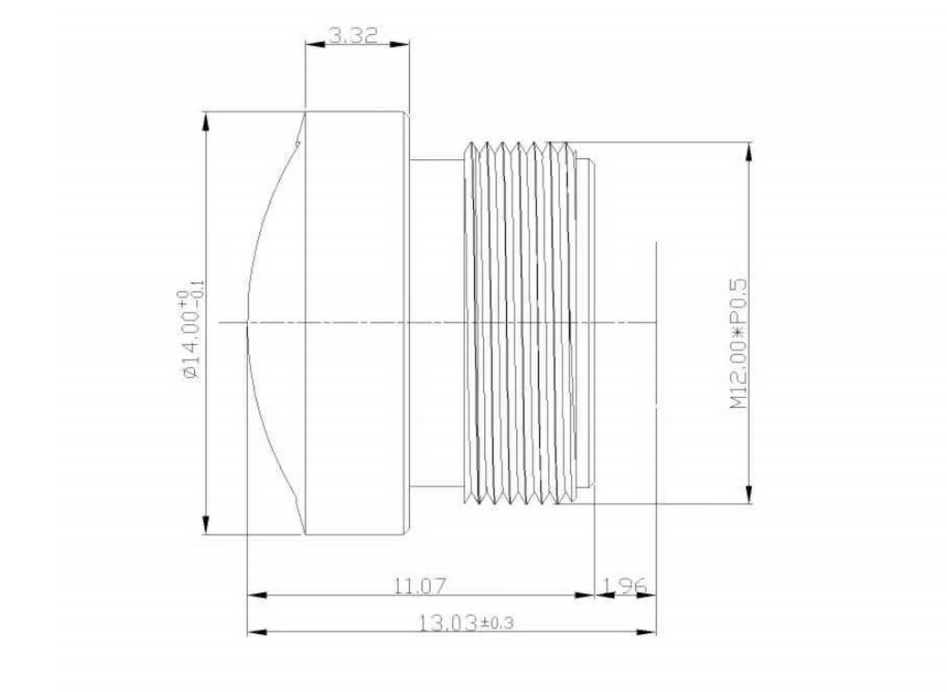

- 기계적 인터페이스:이 표준 M12 마운트 렌즈는 총 트랙 길이가 13.03mm이고 후면 초점 길이가 3.08mm인 M12*P0.5 스레드 인터페이스를 채택하여 슬림하고 컴팩트한 카메라 구조 디자인에 완벽하게 적응합니다.
- 광학 세부 매개변수:이 낮은 CRA 렌즈는 주 광선 각도를 18도 미만으로 제어하고 상대 조명의 65%에 도달합니다. 높은 상대 조도 렌즈로서 이미지 중앙에서 가장자리까지 일관된 색상 및 밝기 성능을 보장합니다.
| 아니요. | 목 | 사양 |
|---|---|---|
| 1 | TTL(총 트랙 길이) | 13.03±0.3 |
| 2 | EFL(유효 초점 거리) | 1.5±5% |
| 3 | F/NO(조리개) | 2.2±5% |
| 4 | BFL(후면 초점 거리) | 3.08 |
| 5 | 건설(구조) | 6G + IR |
| 6 | 최대 이미지 서클 | Φ4.4mm |
| 7 | 센서용 | 1/4" AR0144 |
| 8 | 시야 – 대각선 | 200° |
| 9 | 시야 – 수평 | 167° |
| 10 | 시야 – 수직 | 118.4° |
| 11 | 왜곡 | -85.0% |
| 12 | 상대조도 | 65.0% |
| 13 | CRA(최고 레이 각도) | < 18.0° |
| 14 | 산 | M12 × P0.5 |
핵심 성능 이점
- 사각지대가 없는 파노라마 시야:전문적인 초광각 렌즈인 200도의 초대형 시야각은 대부분의 모니터링 사각지대를 제거합니다. 이 1.5mm 어안 렌즈는 단일 장면에 필요한 카메라 수를 줄이고 전체 시스템 구성 비용을 절감합니다.
- 높은 호환성과 쉬운 통합:범용 M12 마운트 렌즈는 대부분의 주류 보드 카메라와 1/4인치 센서 플랫폼에 적합합니다. 이 F2.2 M12 렌즈는 추가적인 구조 수정 없이 보안 카메라 렌즈와 자동차 렌즈 제품을 빠르게 통합할 수 있습니다.
- 균일한 화질 성능:이 높은 상대 조도 렌즈는 65%의 가장자리 밝기를 유지하며 이는 시중의 많은 유사한 피쉬아이 제품보다 성능이 뛰어납니다. 낮은 CRA 디자인은 이미지 모서리의 색상 변화와 음영을 효과적으로 줄여 전반적인 이미지 균일성과 세부 선명도를 크게 향상시킵니다.
- 컴팩트한 구조와 안정적인 품질:총 길이가 13.03mm에 불과한 이 렌즈는 좁은 장치 하우징에 쉽게 맞습니다. BOSHI 광학 기술은 엄격한 생산 표준과 전체 절차 테스트를 적용하여 장기간 작동 및 다양한 온도 환경에서 안정적인 성능을 보장합니다.
응용 분야
- 보안 감시 시스템:전문 보안 카메라 렌즈인 이 1.5mm 어안 렌즈는 실내 파노라마 모니터링, 엘리베이터 카메라, 도어 액세스 카메라 및 소규모 공간 감시에 이상적입니다. 이 초광각 렌즈는 사각지대 없이 전체 장면을 커버하여 모니터링 효율성을 크게 향상시킵니다.
- 자동차 비전 시스템:이 자동차용 렌즈는 차량 서라운드 뷰 시스템, 백업 카메라 및 내부 모니터링 카메라에 완벽하게 작동합니다. 200도 FOV 렌즈로 운전자가 주변 상황을 실시간으로 파악하고 운전 안전성을 효과적으로 향상시킬 수 있도록 도와줍니다.
- 소비자 전자 기기:F2.2 M12 렌즈는 액션 카메라, 파노라마 카메라, 비디오 초인종 및 스마트 홈 장치에 적합합니다. 이 M12 마운트 렌즈는 일상적으로 사용하는 최종 사용자에게 몰입감 넘치는 광각 촬영 경험을 선사합니다.
- 산업용 및 상업용 장비:이 높은 상대 조도 렌즈는 자동 판매기 모니터링, 창고 파노라마 검사 및 셀프 서비스 터미널 카메라에도 적용할 수 있습니다. 안정적인 성능을 갖춘 낮은 CRA 렌즈로서 다양한 상업 시나리오에서 광범위한 감지 및 모니터링에 대한 요구를 충족합니다.
