개별 사양보다 시스템 호환성이 더 중요한 이유

카메라 프로젝트는 종이 위에서는 완벽해 보일 수 있습니다.

센서에 필요한 해상도가 있습니다. 렌즈에는 지정된 초점 거리가 있습니다. 장착 나사산이 맞습니다. 예산이 승인되었습니다.

그러나 첫 번째 샘플은 실망스러운 이미지를 생성합니다.

모서리가 흐릿합니다. 이미지가 예상보다 어둡습니다. 카메라 온도가 올라가면 초점이 변경됩니다. 또는 렌즈가 엔지니어링 팀이 예상했던 것과는 다른 장면 영역을 포착합니다.

이러한 문제가 반드시 렌즈에 결함이 있음을 의미하는 것은 아닙니다. 때때로 문제는 렌즈가 전체 이미징 시스템의 일부로 평가되지 않고 개별 구성 요소로 선택되었다는 것입니다.

카메라 제조업체와 제품 개발자에게는 이러한 구별이 중요합니다. 좋은 렌즈 사양은 잘 어울리는 카메라 시스템과 동일하지 않습니다.

1. 메가픽셀 등급을 맞추는 것이 충분하지 않은 이유

렌즈 선택에 대한 일반적인 접근 방식 중 하나는 렌즈의 광고된 메가픽셀 등급을 카메라 센서와 일치시키는 것입니다.

유용한 초기 필터이지만 예상되는 이미지 품질을 보장하지는 않습니다.

실제 결과는 픽셀 크기, 광학 해상도, 대비, 이미지 필드 위치, 센서 특성 및 이미지 처리를 포함한 여러 요소에 따라 달라집니다.

고해상도 센서를 사용하는 카메라를 생각해 보세요. 이미지의 중앙은 선명하게 보일 수 있지만 모서리 근처의 미세한 디테일은 더 부드러워 보일 수 있습니다. 단일 메가픽셀 레이블로는 이러한 차이를 완전히 설명할 수 없습니다.

이것이 바로 엔지니어들이 이미징 시스템이 다양한 공간 주파수에서 대비를 얼마나 잘 재현하는지 설명하는 변조 전달 함수(MTF)를 평가하는 이유입니다.

실질적인 질문은 단순히 렌즈가 특정 메가픽셀 수를 지원하는지 여부가 아닙니다. 용도에 중요한 것은 렌즈가 이미지 영역 전반에 걸쳐 필요한 디테일을 제공할 수 있는지 여부입니다.

보안 카메라의 경우 코너 성능이 넓은 장면의 세부 사항을 인식하는 능력에 영향을 미칠 수 있습니다. 검사용 카메라의 경우 특정 측정 영역의 이미지 품질이 더 중요할 수 있습니다.

올바른 평가 기준은 카메라가 실제로 수행해야 하는 작업에 따라 달라집니다.

2. 시야는 초점 거리에 따라 달라집니다.

2.8mm 렌즈는 대개 광각 이미징과 관련이 있는 반면, 초점 거리가 길수록 일반적으로 비슷한 조건에서 더 좁은 시야를 포착합니다.

그러나 초점 거리만으로는 최종 시야가 결정되지 않습니다.

센서 크기도 중요합니다. 대상을 기준으로 카메라의 물리적 배치도 마찬가지입니다.

동일한 초점 거리를 가진 렌즈를 사용하는 두 개의 카메라 모듈을 상상해 보십시오. 센서의 활성 크기가 다른 경우 반드시 동일한 수평 또는 수직 장면 영역을 캡처할 필요는 없습니다.

작동 거리는 또 다른 실질적인 고려 사항을 제시합니다. 한 거리에서 원하는 영역을 커버하는 렌즈는 카메라를 다른 곳에 설치하면 너무 많이 또는 너무 적게 캡처할 수 있습니다.

렌즈를 완성하기 전에 다음 세 가지를 확인하세요.

센서의 활성 이미징 크기

필요한 수평 및 수직 시야

카메라와 대상 사이의 작동 거리

가능하다면, 의도한 설치에 대한 스케치나 카메라 위치를 보여주는 사진을 제공하십시오.

이러한 세부 정보는 광학 팀이 공칭 사양에만 의존하는 대신 제안된 초점 거리가 적절한지 여부를 평가하는 데 도움이 됩니다.

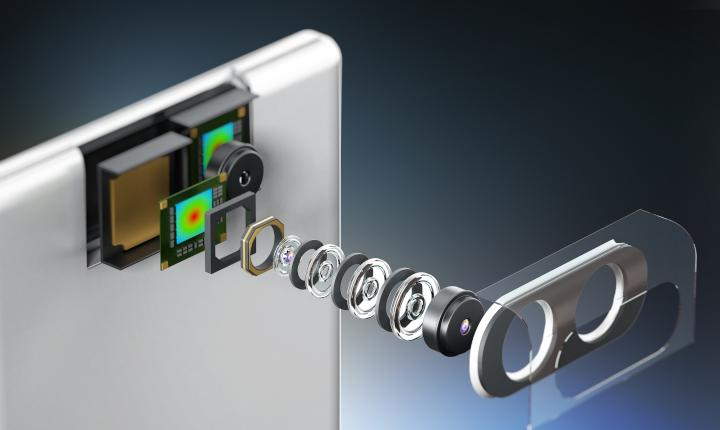

3. 기계적 적합성은 광학 성능에 영향을 미칠 수 있습니다.

렌즈의 나사산이 정확하더라도 특정 카메라 모듈에는 적합하지 않을 수 있습니다.

기계적 호환성은 부품을 나사로 결합할 수 있는지 여부보다 더 중요합니다.

사용 가능한 공간, 렌즈와 센서 사이의 거리, 장착 공차, 하우징 디자인 및 초점 조정 방법이 모두 최종 조립에 영향을 미칠 수 있습니다.

예를 들어, 소형 제품은 총 트랙 길이(TTL)에 엄격한 제한을 가할 수 있습니다. 광학 요구 사항을 충족하지만 사용 가능한 공간을 초과하는 렌즈는 실용적인 솔루션이 아닙니다.

마찬가지로, 하우징이나 장착 구조를 변경하면 센서에 대한 렌즈의 위치가 변경될 수 있습니다.

맞춤형 프로젝트의 경우 광학 설계가 마무리되기 전에 기계 도면을 공유하는 것이 좋습니다.

중요한 세부 정보에는 마운트 유형, 최대 렌즈 크기, 센서 위치, 사용 가능한 조정 범위 및 하우징에 따른 제한 사항이 포함됩니다.

이는 특히 소형 보안 카메라, 자동차 이미징 모듈, 임베디드 비전 장치 및 의료용 내시경 시스템과 관련이 있습니다.

초기의 광학적 및 기계적 요구 사항을 함께 고려하면 샘플을 제조한 후 통합 문제를 발견할 위험이 낮아집니다.

4. 조명 조건에 따라 올바른 렌즈 선택이 달라질 수 있습니다.

조명이 밝은 실내 환경용 렌즈는 밤에 야외에서 작동하는 카메라에는 최선의 선택이 아닐 수도 있습니다.

조명 조건은 광학 요구 사항에 영향을 주지만 항상 가장 큰 조리개를 가진 렌즈를 선택하는 것이 해결책은 아닙니다.

조리개가 넓을수록 더 많은 빛이 센서에 도달할 수 있으므로 저조도 응용 분야에 유용합니다. 그러나 이미지 품질은 피사계 심도, 수차 제어, 센서 감도, 노출 설정 및 의도한 작동 거리와 같은 요소에 따라 달라집니다.

적외선 이미징에는 추가적인 고려 사항이 필요합니다.

예를 들어, 850nm 또는 940nm 적외선 조명을 사용하는 카메라에는 해당 파장 범위에 적합한 렌즈 및 필터 구성이 필요할 수 있습니다. 주로 가시광선용으로 설계된 시스템은 근적외선 조건에서 동일한 성능을 제공한다고 자동으로 가정해서는 안 됩니다.

주야간 보안카메라의 경우 렌즈, 필터 배열, 센서, 조명 전략을 함께 평가해야 합니다.

목표는 하나의 사양을 개별적으로 최대화하는 것이 아닙니다. 실제 작동 조건에서 필요한 이미지를 얻기 위한 것입니다.

5. 온도 안정성은 시스템 수준 요구 사항입니다.

온도는 광학 부품과 기계 부품 모두에 영향을 미칠 수 있습니다.

재료 치수 및 굴절 특성의 변화는 환경 변화에 따라 초점 위치를 이동하거나 이미지 품질을 변경할 수 있습니다. 이러한 효과의 크기는 광학 설계, 재료, 기계 구조 및 작동 온도 범위에 따라 달라집니다.

따라서 실온에서 짧은 실험실 테스트 동안 잘 작동하는 렌즈는 실외 또는 자동차 제품에 사용하기 전에 추가 평가가 필요할 수 있습니다.

환경 요구 사항이 까다로운 프로젝트의 경우 예상 작동 온도 범위를 조기에 지정하십시오.

그런 다음 엔지니어링 팀은 온도 관련 초점 이동, 재료 선택, 기계적 보상 또는 추가 검증을 고려해야 하는지 여부를 결정할 수 있습니다.

모든 렌즈에 무열 설계가 필요하다고 가정하지 않는 것이 중요합니다. 적절한 솔루션은 애플리케이션, 허용 가능한 성능 변화, 전체 시스템 요구 사항에 따라 달라집니다.

6. 언제 맞춤형 렌즈를 선택해야 합니까?

모든 카메라 프로젝트에 새로운 광학 설계가 필요한 것은 아닙니다.

표준 렌즈는 이미 센서, 시야, 기계 및 환경 요구 사항을 충족할 때 가장 경제적이고 실용적인 선택이 될 수 있습니다.

기존 제품이 하나 이상의 중요한 제약 조건을 충족할 수 없는 경우 맞춤형 개발을 고려해 볼 가치가 있습니다.

일반적인 이유는 다음과 같습니다.

비표준 렌즈 직경 또는 총 트랙 길이

제한된 기계적 봉투 내의 특정 시야

특수 파장 또는 필터링 요구 사항

이미지 분야 전반에 걸쳐 까다로운 이미지 품질 요구 사항

애플리케이션별 환경 조건

표준 렌즈가 수용할 수 없는 통합 요구 사항

상업적인 고려도 있습니다.

맞춤형 설계에는 추가 엔지니어링, 툴링, 테스트 및 검증 작업이 포함될 수 있습니다. 따라서 적합성은 예상 생산량, 목표 비용, 개발 일정 및 특정 요구 사항 충족의 가치에 따라 달라집니다.

가장 좋은 출발점은 필요한 결과를 정의하고 실행 가능한 옵션을 비교하는 것입니다. 맞춤이 항상 표준보다 낫다고 가정하는 것이 아닙니다.

7. 전체 이미징 시스템의 일부로 렌즈를 평가합니다.

대량 생산을 위해 렌즈를 승인하기 전에 의도한 카메라 구성에서 렌즈가 어떻게 작동하는지 고려하십시오.

유용한 평가 프로세스에는 다음이 포함됩니다.

먼저 호환성을 확인하세요.

센서, 시야각, 마운트, 기계적 크기, 스펙트럼 요구 사항을 확인하세요.

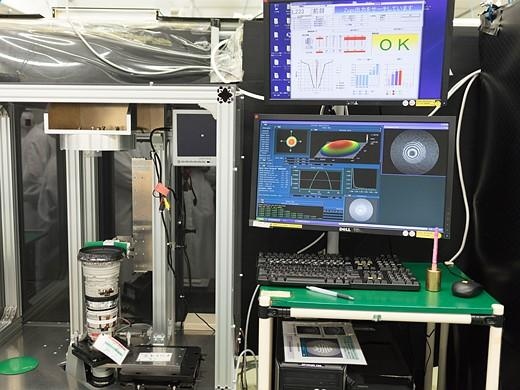

둘째, 대표 샘플을 테스트합니다.

의도한 작동 거리, 조리개, 조명 및 관련 필드 위치에서 이미지를 평가합니다.

셋째, 중요한 성과기준을 검증한다.

여기에는 이미지 세부 사항, 왜곡, 모서리 밝기, 초점 안정성 또는 기타 응용 프로그램별 요구 사항이 포함될 수 있습니다.

마지막으로 생산 승인 기준을 설정합니다.

샘플이 승인되면 관련 사양과 테스트 조건을 문서화하여 향후 생산 로트를 일관되게 평가할 수 있습니다.

정확한 프로세스는 애플리케이션에 따라 다릅니다. 소형 감시 렌즈와 특수 의료용 렌즈에는 반드시 동일한 인증 절차가 필요하지 않습니다.

중요한 것은 승인 기준이 카메라가 실제로 어떻게 사용될 것인지를 반영한다는 것입니다.

더 나은 카메라 구축은 더 나은 광학 통합에서 시작됩니다

Shanghai Silk Optical Technology Co., Ltd.의 일부인 Boshi Optics에서는 보안, 자동차 이미징, 드론, 의료 내시경 및 기타 이미징 시스템을 포함한 응용 분야용 광학 렌즈 설계, 개발 및 제조 전반에 걸쳐 작업합니다.

특정 요구 사항이 있는 프로젝트의 경우 가장 생산적인 논의는 센서, 대상 시야, 작업 거리, 사용 가능한 기계 공간, 조명 조건, 작동 환경 및 예상 생산량 등 전체 애플리케이션에서 시작됩니다.

이러한 세부 정보는 기존 렌즈가 적합한지 또는 맞춤형 솔루션이 추가 평가를 받을 가치가 있는지 결정하는 데 도움이 됩니다.

새로운 카메라를 개발 중이거나 기존 모듈에서 이미지 품질 문제가 발생하는 경우 Boshi Optics와 애플리케이션 세부 정보를 공유하세요.

우리 팀은 사용 가능한 요구 사항을 검토하고 잠재적인 렌즈 옵션, 사용자 정의 가능성 및 샘플 평가를 위한 다음 단계에 대해 논의할 수 있습니다.

성공적인 렌즈 프로젝트는 가장 긴 사양서에서 시작되지 않습니다. 카메라가 달성해야 하는 것이 무엇인지 이해하는 것부터 시작됩니다.
