열화상 렌즈 지정 방법: 구매자가 확인해야 하는 7가지 매개변수

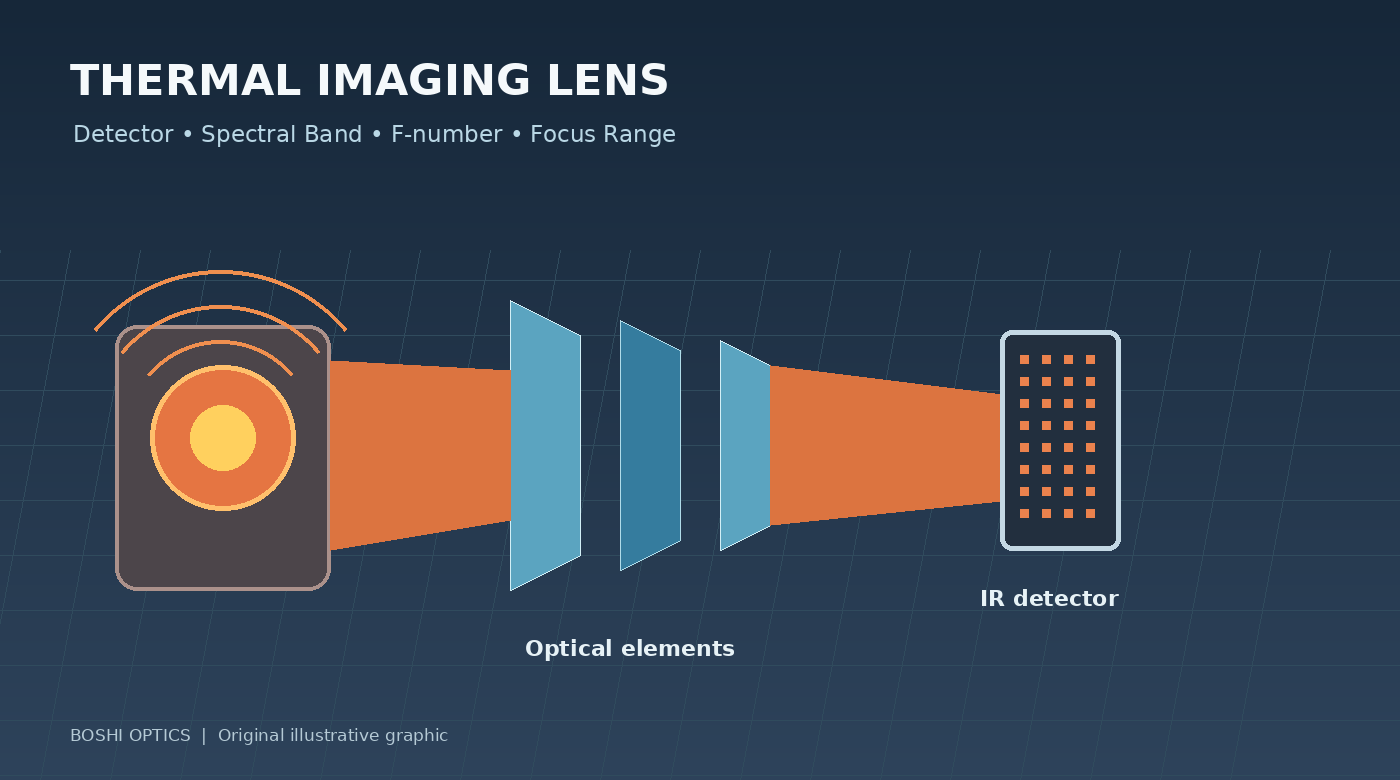

열화상 카메라는 기존의 가시광선 카메라와 같은 방식으로 이미지를 형성하지 않습니다. 정의된 스펙트럼 대역 내에서 적외선을 감지하고 수신된 신호를 열화상으로 변환합니다. 렌즈는 해당 파장 범위에 맞게 설계되어야 하며 감지기 및 의도된 용도와 일치해야 합니다.
구매자의 경우 열화상 렌즈 사양에는 적외선 이미징에 특정한 요구 사항과 함께 초점 거리, F값, 시야, 초점 범위 등 친숙해 보이는 여러 매개 변수가 포함될 수 있다는 문제가 있습니다. 초점 거리만으로 렌즈를 선택하면 예상되는 적용 범위, 감도 또는 기계적 적합성을 제공하지 못하는 어셈블리가 발생할 수 있습니다.
이 가이드에서는 제품을 소싱할 때 확인할 가치가 있는 7가지 매개변수를 간략하게 설명합니다.열화상 렌즈보안, 산업 모니터링, 검사 또는 기타 적외선 응용 분야에 적합합니다.
1. 검출기 형식과 픽셀 피치를 확인합니다.
가능할 때마다 감지기 모델로 시작하십시오. 최소한 감지기 해상도, 활성 영역 및 픽셀 피치를 식별하십시오. 일반적인 열 감지기 구성에는 다양한 픽셀 수와 픽셀 피치가 포함되며, 렌즈는 감지기에 적합한 이미지 서클과 광학 성능을 제공해야 합니다.
픽셀 피치는 인접한 감지기 픽셀 사이의 간격입니다. 이는 시스템이 샘플링할 수 있는 공간 세부 사항과 관련이 있지만 최종 이미지 해상도를 독립적으로 결정하지는 않습니다. 광학 성능, 초점, 신호 처리, 대기 조건 및 대상 대비도 중요합니다.
하나의 감지기 형식용으로 설계된 렌즈는 더 큰 활성 영역을 커버하지 못할 수도 있습니다. 반대로, 렌즈는 감지기를 물리적으로 덮지만 가장자리에서 필요한 이미지 품질을 제공하지 못할 수 있습니다.
견적요청시 정확한 검출기 모델이나 데이터시트를 제공해 주시기 바랍니다. 이를 통해 광학 공급업체는 "640 × 512 열화상 카메라"와 같은 설명에만 의존하지 않고 호환성을 평가할 수 있습니다.
2. 스펙트럼 대역 및 광학 재료 지정
열화상 렌즈는 감지기 및 용도와 관련된 적외선 복사를 전송해야 합니다. 장파 적외선(LWIR) 대역은 일반적으로 열화상 시스템과 연관되어 있지만 필요한 스펙트럼 범위는 가정하기보다는 감지기와 시스템 사양을 통해 확인해야 합니다.
가시광선 카메라에 적합한 광학 재료는 모든 적외선 파장에 자동으로 적합한 것은 아닙니다. 의도한 스펙트럼 대역에 대해 재료 투과, 코팅, 표면 보호 및 환경 요구 사항을 고려해야 합니다.
필요한 파장 범위와 렌즈에 반사 방지 코팅 또는 전면 보호 요소가 포함되어야 하는지 여부를 명확히 하십시오. 카메라를 실외에서 작동하는 경우 노출된 광학 표면이 어떻게 보호되는지, 어떤 청소 또는 취급 제한 사항이 적용되는지 문의하십시오.
"적외선 렌즈"가 단일 교체 가능 제품 범주를 설명한다고 가정하지 마십시오. 근적외선 이미징과 장파 열화상은 광학 요구 사항이 다릅니다. 정확한 밴드는 공급업체가 확인해야 하는 첫 번째 세부 정보 중 하나입니다.
3. 대상 거리와 적용 범위를 기준으로 초점 거리를 선택하세요.
초점 거리와 검출기 치수가 함께 각도 시야를 결정합니다. 실제로 선택은 카메라가 장면을 얼마나 커버해야 하는지, 그리고 대상이 얼마나 멀리 떨어져 있는지에 따라 달라집니다.
초점 거리가 짧을수록 일반적으로 동일한 검출기에서 더 넓은 시야를 제공하므로 영역 모니터링에 유용할 수 있습니다. 초점 거리가 길수록 시야가 좁아지고 광학 시스템과 대기 조건이 필요한 세부 사항을 지원하는 경우 멀리 있는 대상에 더 많은 픽셀을 배치할 수 있습니다.
초점 거리를 선택하기 전에 대상 거리, 대상 크기, 필요한 수평 및 수직 범위, 카메라가 가까운 물체와 먼 물체를 모두 관찰해야 하는지 여부를 정의합니다. 간단한 장면 다이어그램이 도움이 되는 경우가 많습니다.
시스템이 알려진 거리에서 작은 물체를 감지해야 하는 경우 문제는 대상이 이미지에 나타나는지 여부만이 아닙니다. 이는 대상이 의도한 감지 또는 측정 작업을 위해 충분한 대비와 함께 충분한 감지기 픽셀을 차지하는지 여부입니다. 이를 위해서는 초점 거리 계산보다는 시스템 수준의 평가가 필요할 수 있습니다.
4. F-수와 그 장단점을 이해하세요
F 번호는 초점 거리와 유효 조리개 직경 사이의 비율을 나타냅니다. 열화상에서 F값이 낮을수록 광학 시스템이 더 많은 방사선을 수집하는 데 도움이 되며, 이는 대비가 낮은 대상을 감지하거나 제한된 통합 시간으로 작업할 때 유용할 수 있습니다.
그러나 더 낮은 F-번호는 보편적인 솔루션이 아닙니다. 광학 설계의 복잡성, 수차 제어, 렌즈 크기, 비용, 초점 허용 오차 및 현장 전체의 이미지 품질도 고려해야 합니다. 감지기, 전자 장치, 교정 프로세스 및 작동 조건이 최종 열화상에 영향을 미칩니다.
후보 렌즈를 비교할 때 필요한 스펙트럼 대역, 검출기, 초점 거리 및 시야각과 함께 F값을 확인하세요. 제품이 동일한 시스템 요구 사항에 맞는지 확인하지 않고 조리개 수치를 비교하지 마십시오.
적절한 조리개는 프로젝트의 규모, 비용 및 제조 제약 내에서 감도 및 이미지 품질 목표를 충족하는 조리개입니다.
5. 초점 범위와 최소 작동 거리를 정의합니다.
열화상 카메라는 장거리 모니터링, 정밀 검사 또는 이 둘의 조합에 사용될 수 있습니다. 따라서 필요한 초점 범위를 명시적으로 명시해야 합니다.
일부 응용 프로그램은 무한대 또는 그 근처에 초점을 맞추는 반면 다른 응용 프로그램은 더 짧은 거리에서 장비나 구성 요소를 검사해야 합니다. 한 범위에 최적화된 렌즈는 다른 범위에서는 허용 가능한 성능을 제공하지 못할 수도 있습니다. 최소 초점 거리, 초점 메커니즘, 초점 조정 가능성 등을 확인한 후 어셈블리를 선택해야 합니다.
카메라를 보호 창 뒤에 설치할 경우 시스템 논의에 창을 포함시키십시오. 재질, 두께 및 배치는 스펙트럼 대역 및 디자인에 따라 투과 또는 광학 성능에 영향을 미칠 수 있습니다.
가장 가까운 대상 거리와 가장 먼 대상 거리를 제공하고 초점을 현장에서 조정해야 하는지 또는 조립 중에 고정해야 하는지 식별합니다. 이러한 세부 사항은 렌즈가 밀봉되거나 컴팩트한 하우징에 통합되는 OEM 장비에 특히 중요합니다.
6. 시야, 왜곡, 이미지 범위 확인
열 렌즈는 필요한 시야와 사용 가능한 상태로 유지되어야 하는 감지기 부분에 대해 평가되어야 합니다. 공칭 각도는 그림의 일부일 뿐입니다.
필드 전체의 상대 조명, 왜곡 및 광학 성능은 대상이 중앙에서 가장자리까지 얼마나 일관되게 나타나는지에 영향을 미칠 수 있습니다. 측정, 추적 또는 자동화된 분석과 관련된 응용 분야의 경우 왜곡 동작 및 교정이 특히 중요할 수 있습니다.
카메라가 특정 복도, 기계, 전기 캐비닛 또는 실외 공간을 감시해야 하는 경우 장면 크기와 카메라-대상 거리를 제공하십시오. 애플리케이션에 정의된 종횡비가 있는 경우 대각선 값뿐만 아니라 수평 및 수직 시야를 요청하세요.
또한 카메라가 정성적 관찰, 자동 감지 또는 온도 측정에 사용될지 여부를 명확히 합니다. 이러한 작업은 전체 이미징 시스템에 다양한 요구 사항을 부여할 수 있습니다. 렌즈 사양은 단순히 광학적 숫자 목록이 아니라 의도한 결과와 연결되어야 합니다.
7. 환경, 기계, 생산 요구사항을 확인하세요.
열화상 렌즈는 실외 모니터링, 산업 검사, 광범위한 온도 범위에서 작동하는 장비 등 까다로운 환경에서 자주 사용됩니다. 예상 작동 온도, 습기 노출, 진동, 먼지 방지 및 관련 밀봉 요구 사항을 지정합니다.
기계적 통합에도 동등한 관심을 기울일 가치가 있습니다. 장착 인터페이스, 렌즈 직경, 총 트랙 길이, 검출기 위치, 사용 가능한 공간 및 초점 조정 방법을 확인하십시오. 디자인에 전면 보호 요소나 창이 포함된 경우 해당 역할과 필수 속성을 명확히 하세요.
OEM 프로젝트의 경우 예상 프로토타입 수량, 예상 연간 수량, 목표 단가 및 프로젝트 일정을 제공합니다. 이러한 상업적 정보는 공급업체가 표준 렌즈가 적합한지 또는 맞춤형 디자인을 평가해야 하는지 결정하는 데 도움이 됩니다.
마지막으로 샘플 평가 방법을 정의합니다. 검출기, 렌즈, 교정 및 테스트 환경은 사용 목적과 일치해야 합니다. 양산 승인 전 테스트 거리, 초점 절차, 타겟 조건, 합격 기준 등을 협의합니다.
결론: 전체 열화상 시스템 지정
열화상 렌즈를 선택하려면 초점 거리나 F값을 맞추는 것 이상의 것이 필요합니다. 검출기 형식, 픽셀 피치, 스펙트럼 대역, 시야, 초점 범위, 광학 성능, 기계적 제약 및 작동 환경은 모두 렌즈가 적합한지 여부에 영향을 미칩니다.
완전한 감지기 데이터시트, 대상 거리 정보, 장면 요구 사항 및 기계 도면은 "열 렌즈"에 대한 짧은 요청보다 평가를 위한 훨씬 더 강력한 기반을 제공합니다.
보시옵틱스(Boshi Optics)상하이 실크 광학 기술 유한 회사는 열화상 렌즈 옵션 및 맞춤형 광학 개발을 포함한 이미징 응용 분야용 광학 제품을 제공합니다. 새로운 열화상 카메라용 렌즈를 구입하는 경우 감지기 모델, 스펙트럼 대역, 필요한 시야, 초점 범위 및 사용 가능한 기계적 치수를 공유하십시오.
우리를 탐험해보세요열화상 렌즈 제품그리고맞춤형 광학 솔루션 , 또는 다음을 통해 문의해 주세요.보시광학 홈페이지 귀하의 지원서에 대해 논의하기 위해.
