F1.0과 IR: 귀하의 프로젝트에 적합한 저조도 렌즈는 무엇입니까?

광학 엔지니어로서상하이 실크 옵티컬, 나의 일상적인 현실은 굴절률과의 싸움, MTF 곡선에서 몇 퍼센트의 부분을 긁어 모으고 원자재 비용에 대해 논쟁하는 것으로 구성됩니다. 조달팀이 일반적인 판매 피치훅, 라인 및 싱커를 삼켰기 때문에 현장 테스트에서 너무 많은 제품 라인이 실패하는 것을 보았습니다. "F1.0은 미래입니다"라고 그들은 말합니다. 또는 "IR은 저렴하고 파괴할 수 없습니다."

과대 광고를 믿지 마십시오. 광학 디자인은 물리적인 균형을 맞추는 완고한 게임입니다. 마케팅 PPT를 살펴보고 하나를 선택할 때 이미징 파이프라인에 실제로 어떤 일이 발생하는지 분석해 보겠습니다.

1. F1.0 "블랙라이트" 풀 컬러: 광자 괴물(그리고 숨겨진 세금)

활성 저조도 풀 컬러 기술의 전체 전제는F1.0 조리개.

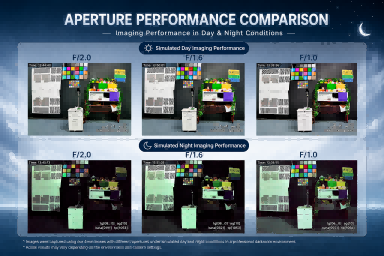

광학 전문가가 아닌 경우 간단한 계산은 다음과 같습니다. F값은 렌즈의 초점 거리와 입구 동공 직경의 비율입니다. F-스톱을 낮출 때마다 센서에 도달하는 빛의 양이 두 배로 늘어납니다. 표준 F2.0 렌즈에서 F1.0 렌즈로 이동한다는 것은 덤핑을 의미합니다.네 번CMOS 픽셀에 더 많은 빛이 들어옵니다.

실제 배치(예: 조명이 어두운 물류장을 탐색하는 순찰 AMR)에서 이는 풀 컬러, 고대비 비디오를 캡처하기 위해 방해적이고 눈이 먼 백색 LED 눈부심이 필요하지 않음을 의미합니다. 용의자의 재킷 색상이나 위험 신호 식별과 같이 물체를 분류하기 위해 색채 데이터를 사용하는 AI 모델의 경우 F1.0은 훌륭합니다.

그러나 아마추어 공급업체가 말하지 않는 사실은 다음과 같습니다. 조리개를 활짝 열면 광학 수차에 절대적인 혼란이 발생한다는 것입니다.

조리개를 F1.0으로 열면 광선이 믿을 수 없을 만큼 가파른 각도로 렌즈 요소의 외부 가장자리에 닿습니다. 이로 인해 두 가지 심각한 문제가 발생합니다.

• 아주 얇은 피사계 심도(DoF):오류의 한계는 밀리미터로 떨어집니다. 태양열로 인해 기계 하우징이 약간이라도 휘어지면 대상의 초점이 완전히 흐려집니다.

• 주변 MTF 붕괴:구면수차와 혼수상태는 이미지의 모서리를 진흙투성이의 사용할 수 없는 수프로 변하게 합니다.

이에 대응하기 위해 값싸고 기성품인 구형 유리만 사용할 수는 없습니다. 우리는 주변을 디자인해야 합니다.ASP(비구면 렌즈) 요소그 불량한 가장자리 광선을 다시 단일 초점으로 강제합니다.

사실 다시 말하면 비구면 형태만 사용하는 것이 아닙니다. 그것은 재료 선택에 관한 것입니다. 저렴한 올 플라스틱 F1.0 렌즈를 구입하면~ 할 것이다주변 온도가 40°C에 도달하는 순간 실패합니다. Silk Optical에서는 유리-플라스틱 하이브리드 아키텍처를 사용하여 이러한 대규모 조리개를 안정화합니다(예:2G3P 또는 다중 유리공식) 엄격한온도 보상구조 공학. 공급업체가 F1.0 렌즈를 인용하면서 열 드리프트에 대해 언급하지 않는다면, 그 자리를 떠나십시오.

2. 적외선(IR) 야간 투시경: 비용 효율적인 주력 제품(파장 트랩 포함)

울타리 반대편에는 전통적인 IR 조명(일반적으로 850nm 또는 940nm 활성 IR LED와 쌍을 이룸)이 있습니다. 이 카테고리의 렌즈는 당사의 대용량 렌즈와 같습니다.PL071 4MP-8MP 6G 전체 유리시리즈—놀라울 정도로 성숙하고 안정성이 높으며 조달 예산에 매우 친화적입니다.

IR 시스템의 가장 큰 장점은타협하지 않는 대비. 지하 터널, 조명이 없는 시골 지역 등 절대 조도가 0인 환경에서 IR은 세상을 고대비 흑백으로 바꿉니다. 색상 혼란을 제거하여 엣지 AI 알고리즘에 매우 선명한 프로필과 추적할 경계를 제공합니다.

그러나 IR 설정에는 조용한 살인자가 기다리고 있습니다. 바로 초점 이동입니다.

일반적이고 실망스러운 시나리오: R&D 팀이 낮 동안 실험실에서 카메라 시스템을 보정합니다. 엄청나게 날카로워 보입니다. 밤이 되자 액티브 IR 조명이 켜지고 갑자기 피드가 누군가가 렌즈에 기름을 바른 것처럼 보입니다.

"실제로는 스크래치입니다. 센서의 소음 감소를 비난하지 마십시오. 이는 기본적인 물리학입니다."

가시광선(400~700nm)과 적외선(850nm/940nm)은 파장에 따라 굴절률이 변하기 때문에 동일한 유리 매질을 통해 서로 다른 속도로 이동합니다. 렌즈 요소가 의도적으로 최적화되지 않은 경우IR 공동 초점, 가시광선용 초점면과 IR 조명용 초점면은 렌즈 뒤의 완전히 다른 두 깊이에 도달합니다.

이 악몽을 우회하기 위해 우리는ED(초저분산) 유리요소를 사용하고 복잡한 다층 광대역 반사 방지 코팅을 활용합니다. 게다가 우리 회사에서 조립하는 동안보시 지능형 기술 공원, 모든 단일 장치는 자동화된 SMA(Small Medium Aperture) 활성 정렬 기계를 통과하여 다중 파장 MTF 응답을 확인합니다. 진정한 IR 공동 초점 엔지니어링이 없다면 나이트 비전 시스템은 도박에 불과합니다.

3. 소싱 청사진: 귀하의 매트릭스에 적합한 청사진은 무엇입니까?

기업의 허영심을 없애고 이를 엔지니어링 팀을 위한 구체적이고 배포 가능한 결정 매트릭스로 압축해 보겠습니다.

다음과 같은 경우 F1.0 블랙라이트 풀 컬러의 방아쇠를 당깁니다.

• 색상은 협상할 수 없습니다.귀하의 소프트웨어에는 분석(예: 번호판 인식, 다색 자산 추적, 얼굴 특징 추출)을 위한 색채 서명이 필요합니다.

• 활성 조명이 금지됩니다.귀하의 시스템은 밝은 백색광이나 가시적외선 광선이 대중의 소란을 일으키거나, 곤충을 유인하거나, 스텔스 기능을 저하시키는 지역에서 작동합니다.

• 고밀도 Edge AI 정확도가 가장 중요합니다.신경망에는 고스팅 아티팩트를 발생시키는 과도한 시간적 노이즈 감소 소프트웨어 필터에 의존하지 않고 픽셀당 최대 신호 대 잡음비(SNR)가 필요합니다.

• 소싱 의무:통합 ASP 요소와 -20°C ~ +70°C 범위의 문서화된 열 드리프트 내성 사양을 갖춘 유리-플라스틱 하이브리드 또는 전체 유리 빌드를 고집하세요.

다음과 같은 경우 적외선(IR) 야간 투시경을 사용하세요.

• 예산은 엄격하게 제한됩니다.수천 개의 노드(표준 창고 감시 또는 하위 계층 진공 로봇 범퍼 등)를 배포하고 있으며 여러 비구면 유리 요소의 프리미엄 비용을 흡수할 수 없습니다.

• 진정한 Zero-Lux 환경에서 작업합니다.수확할 주변광이나 도시 하늘빛이 전혀 없으므로 능동형 백색광 지원 없이는 수동 F1.0 렌즈를 쓸모 없게 만듭니다.

• 색상보다 기하학이 더 중요합니다.귀하의 시스템은 기하학적 윤곽, 가장자리 감지 또는 비전 기반 SLAM 공간 매핑에만 의존합니다.

• 소싱 의무:렌즈 사양이 명시적으로 보장하는지 확인하세요.IR 공동 초점강력한 내부 플레어 억제 기능 및 특징(예:푸른 유리또는 특수 후면 요소 마스킹)을 사용하여 내부 IR 바운스백을 차단합니다.

보풀 없이 확장된 정밀도

~에상하이 실크 옵티컬, 우리는 일률적인 솔루션 판매를 믿지 않습니다. 최첨단 제조 허브를 운영하면서 우리는 자동화된 생산 능력을 유지하고 있습니다.한달에 600만개 렌즈. 우리는 고급 광학 물리학과 매우 안정적인 글로벌 공급망 제공 사이의 격차를 해소합니다.ISO9001:2015그리고IATF16949:2016자동차 등급 인증.

R&D 엔지니어가 자율 배송 드론을 위한 맞춤형 F1.0 광각 유리가 필요하든, 산업 생산 라인을 위해 매우 비용 최적화된 5MP IR 렌즈가 필요하든, 우리는 원시 데이터를 먼저 제공합니다.

센서 사양과 CRA(Chief Ray Angle) 요구 사항을 알려주세요. 실제 MTF 곡선을 살펴보고 화이트보드뿐만 아니라 흙에서도 작동하는 것을 만들어 보겠습니다.
