먼저, 일반적인 오해를 없애자

많은 구매자는 여전히 블랙 라이트 이미징이 주로 센서에 관한 것이라고 생각합니다.

그렇지 않습니다. 아니면 적어도 더 이상은 아닙니다.

최신 CMOS 센서(특히 1/1.8", 1/2.7" 및 1/2.8" 클래스)는 양자 효율과 후면 조명 성능이 크게 향상되었습니다. 솔직히 오늘날 대부분의 괜찮은 감시 센서는 이미 상당한 수준의 저조도 반응을 수행할 수 있습니다.

병목 현상이 바뀌었습니다.

이제 실제 제약은 광 처리량입니다.

의미: 렌즈가 사용 가능한 빛을 센서 평면에 얼마나 효율적으로 전달하는지입니다.

이것이 바로 F1.0이 중요한 이유입니다.

---

F1.0은 F1.6보다 "약간 더 나은" 것은 아닙니다.

이 부분은 지속적으로 과소평가되고 있습니다.

사람들은 다음을 봅니다.

• F1.6
• F1.4
• F1.2
• F1.0

...차이가 점진적이라고 가정합니다.

사실, 그걸 긁어보세요. 먼저 물리학적인 측면을 살펴보겠습니다.

F값은 입사동공 직경에 반비례합니다. 광 투과율은 대략 제곱 관계에 따라 확장됩니다.

따라서 F1.6 렌즈에 비해 F1.0 광학 시스템은 이론적으로 센서에 2.5배 이상 더 많은 빛을 전달할 수 있습니다.

그것은 작은 개선이 아닙니다.

이는 다음의 차이점입니다.

• 사용 가능한 컬러 이미징
• 그리고 흑백 실패.

또는 다음 사이:

• 1/15초 노출 블러
• 그리고 안정적인 모션 캡쳐.

또는 다음 사이:

• AI가 인간의 실루엣을 정확하게 식별함
• 덤불을 차량으로 자신있게 분류합니다.

실제 배포 작업을 수행하는 엔지니어는 이미 이 사실을 알고 있습니다. 특히 보충 백색광을 추가하는 것이 정치적으로나 운영적으로 문제가 되는 물류 단지, 도시 거리 또는 저조도 산업 지역에서는 더욱 그렇습니다.

---

"야간 풀컬러"가 실제로 광학적 문제인 이유

마케팅 팀은 "풀 컬러 야간 투시경"이라는 문구를 좋아합니다.

그들이 일반적으로 설명하지 않는 것은 광학적으로 얼마나 잔인할 정도로 어렵다는 것입니다.

어둠에 가까운 환경에서 색상 정보를 유지하려면 시스템이 RGB 채널 전체에서 동시에 충분한 신호 대 잡음비를 유지해야 합니다.

이는 렌즈가 다음을 수행해야 함을 의미합니다.

• 광자 섭취를 최대화
• 플레어를 최소화하다
• 고스팅 억제
• 낮은 대비 조건에서 높은 MTF 유지
• 색수차 제어
• 가장자리 조명 보존
• IR 공동 초점 일관성 유지

불행하게도 큰 조리개 디자인은 이 모든 것을 더 어렵게 만듭니다.

이는 많은 저비용 렌즈 공급업체가 편리하게 건너뛰는 부분입니다.

진정한 F1.0 감시 렌즈를 만드는 것은 단순히 "구멍을 더 크게 만드는 것"이 ​​아닙니다.

큰 조리개는 수차 관리의 어려움을 극적으로 증가시킵니다.

• 구면수차
• 시상 혼수상태
• 필드 곡률
• 난시
• 축 색수차 이동

모두 더 공격적으로 변합니다.

특히 엣지 필드에서는요.

그리고 5MP 또는 8MP 이미징으로 전환하면 어떻게 될까요? 허용 오차 범위가 너무 빨라집니다.

2MP에서 "허용 가능"해 보였던 렌즈가 더 높은 픽셀 밀도에서는 갑자기 붕괴됩니다.

---

숨겨진 적: 엣지 성능

조달팀이 너무 늦게 발견하는 경우가 종종 있습니다.

저조도 카메라는 중앙에서는 환상적으로 보이지만 가장자리에서는 형편없을 수 있습니다.

왜?

조리개가 넓은 광학 시스템은 축외 이미징 성능으로 인해 자연스럽게 어려움을 겪기 때문입니다.

이는 특히 다음과 같은 경우에 문제가 됩니다.

• 주차 감시
• 경계 모니터링
• 창고 범위
• 무인항공기 야간점검
• 로봇 네비게이션

이러한 응용 분야에서는 가장자리 세부 사항이 중앙 세부 사항만큼 중요합니다.

모서리의 얼굴 세부 묘사가 번지거나 낮은 조도 조건에서 번호판이 무너지면 중앙 이미지가 밝게 보이더라도 시스템이 작동하지 않습니다.

이것이 고급 F1.0 렌즈 시스템이 점점 더 다음 사항에 의존하는 이유입니다.

• 다중 비구면 아키텍처
• 저분산 유리
• 하이브리드 유리-플라스틱 그룹
• CRA 통제 강화
• 정밀 활성 정렬

Shanghai Silk Optical의 블랙 라이트 렌즈 시스템은 고투과 저조도 이미징을 위한 7요소 아키텍처를 포함한 고급 다중 요소 광학 구조를 사용합니다.

그리고 솔직히? 현대적인 도구를 사용하더라도 대구경 최적화는 여전히 광학 엔지니어링에서 가장 성가신 균형 작업 중 하나입니다.

모서리 밝기가 향상되고 갑자기 왜곡이 증가합니다.
혼수상태와 MTF 교대를 억제합니다.
CRA 및 센서 호환성 변경을 강화합니다.

렌즈 디자인에는 공짜 점심이 없습니다.

---

CRA 매칭: 거의 아무도 제대로 설명하지 않는 문제

CRA(Chief Ray Angle)에 대해 이야기해 보겠습니다.

이는 고가의 센서가 제대로 작동하는지 여부를 조용히 결정하기 때문입니다.

최신 CMOS 센서, 특히 고해상도 후면 조명 센서는 엄격한 각도 수용 동작을 가지고 있습니다.

들어오는 광선 각도가 센서 허용 오차를 초과하는 경우:

• 가장자리 음영 증가
• 색상 변화가 나타납니다
• 감도 저하
• 코너 소음이 증가합니다

이는 초광각 저조도 시스템에서는 치명적입니다.

특히 F1.4 이하에서는 더욱 그렇습니다.

제대로 최적화되지 않은 F1.0 렌즈는 실제로 적절하게 설계된 F1.6 시스템보다 실제 성능이 더 나쁠 수 있습니다.

네, 정말요.

이것이 바로 낮은 CRA 설계가 현대 블랙 라이트 광학 분야에서 중요한 이유입니다. 일부 고급 감시 렌즈는 이제 CRA를 ~12° 미만으로 유지하여 센서 결합 효율성을 향상시킵니다.

그럼에도 불구하고 많은 구매자는 여전히 다음만을 사용하여 렌즈를 비교합니다.

• 초점 거리
• F-번호
• 가격

그것은 위험한 지나치게 단순화입니다.

---

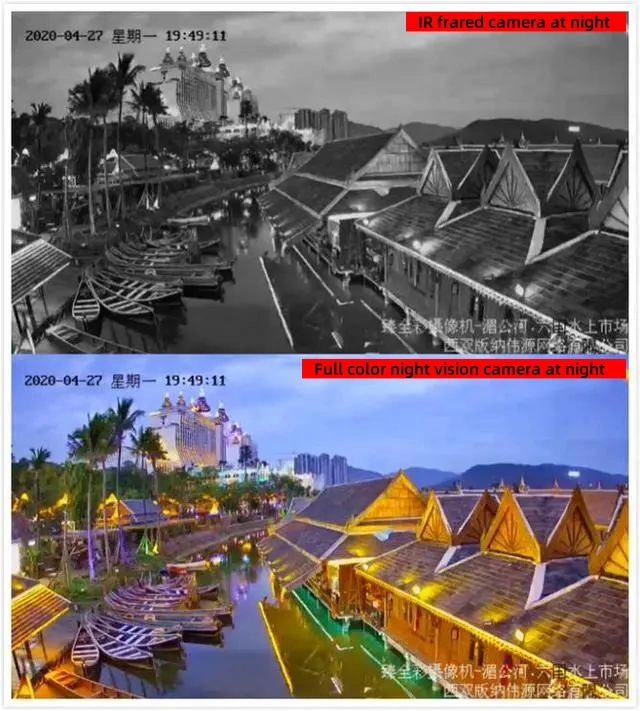

IR LED가 항상 답은 아닙니다

여기서도 산업 변화가 일어나고 있습니다.

전통적인 IR 야간 투시경은 여전히 ​​작동합니다. 누구도 달리 주장하지 않습니다.

그러나 IR을 이용한 감시는 그 자체로 문제를 야기합니다.

• 반사 핫스팟
• 제한된 식별 거리
• 색상 정보 손실
• 곤충 유인
• 과다 노출된 전경 개체
• AI 인식 불일치

스마트 시티 배치에서는 가시광선 오염 규제도 일부 지역에서 더욱 엄격해지고 있습니다.

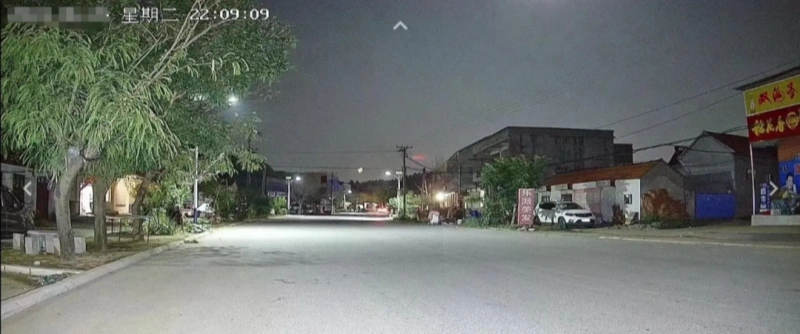

따라서 업계는 주변 조명에 더 많이 의존하는 블랙 라이트 풀 컬러 시스템으로 전환해 왔습니다.

• 월광
• 도시 유출 빛
• 매장 조명
• 도로 조명

그리고 이러한 전환으로 인해 초대형 조리개 광학이 5년 전보다 훨씬 더 중요해졌습니다.

솔직히 말해서 렌즈는 전체 이미징 체인의 주요 저조도 증폭기가 되고 있습니다.

---

F1.0 엔지니어링 절충안 논의를 좋아하는 사람은 아무도 없습니다.

마케팅 브로셔에서 일반적으로 피하는 부분은 다음과 같습니다.

F1.0 렌즈는 일관되게 제조하기가 더 어렵습니다.

훨씬 더 어렵습니다.

공차 민감도가 극적으로 증가합니다.

• 탈중앙화
• 경사
• 코팅 불일치
• 사출 성형 편차
• 조립 응력
• 온도 드리프트

모두 확대됩니다.

평범한 조립 공정은 광학 설계 자체가 이론적 한계에 도달하기 훨씬 전에 저조도 성능을 파괴합니다.

이것이 바로 고용량 일관성이 광학 처방만큼 중요한 이유입니다.

자동화된 MTF 분류, 활성 정렬, 온도 보상 설계 및 정밀 성형 제어는 더 이상 "프리미엄 추가 기능"이 아닙니다. 이는 확장 가능한 블랙 라이트 생산을 위한 생존 요구 사항입니다.

그리고 솔직히 말해서 많은 초저가 광학 제품이 현장에서 조용히 실패하는 부분이 바로 이 부분입니다.

연구실에는 없습니다.
마케팅 데모에는 없습니다.
하지만 6개월 후 실제 실외 환경에서는

---

블랙 라이트 감시는 렌즈 디자인을 새로운 시대로 이끌고 있습니다.

다음을 향한 변화:

• 5MP+
• AI 분석
• 풀 컬러 야간 이미징
• 엣지 AI 프로세싱
• 스마트 교통 시스템
• 자율 보안 로봇

...많은 사람들이 예상했던 것보다 렌즈 엔지니어링이 더 빠르게 발전하도록 강요하고 있습니다.

센서가 특정 감도 임계값을 넘으면 광학이 다시 제한 요소가 되었기 때문입니다.

역사는 반복됩니다.

그리고 지금 당장 F1.0 대구경 시스템이 그 전환의 중심에 있습니다.

"조리개가 클수록 프리미엄처럼 들리기" 때문이 아닙니다.

그러나 현대의 감시는 빛이 거의 없는 상태에서 유용한 시각 정보를 추출하는 데 점점 더 의존하고 있기 때문입니다.

먼저 광학적인 문제입니다.

다른 모든 것은 나중에 나옵니다.

---

상하이 실크 옵티컬(Shanghai Silk Optical) 소개

상하이 실크 광학 기술 유한 회사다음 분야에 대한 정밀 광학 솔루션을 전문으로 합니다.

• 보안 감시
• 자동차 이미징
• 의료 광학
• 로봇 비전 시스템
• UAV 이미징
• 스마트 홈 카메라
• LiDAR 및 투영 광학

회사는 다음을 포함하는 수직 통합 제조 체인을 운영합니다.

• 광학렌즈 가공
• 정밀 금형 제조
• 사출 성형
• 자동화된 조립
• MTF 검사 및 분류

월간 렌즈 생산 능력이 수백만 개를 초과합니다.
