로봇공학을 위한 카메라 렌즈 선택: 시야 너머의 중요성

모바일 로봇은 뛰어난 모터, 안정적인 내비게이션 소프트웨어, 강력한 프로세서를 갖추고 있지만 카메라가 올바른 시각적 정보를 캡처하지 않으면 잘못된 결정을 내릴 수 있습니다.

자율주행차량(AGV), 창고로봇, 검사로봇, 서비스로봇 등에서 카메라 렌즈는 단순히 센서에 부착되는 작은 부품이 아니다. 이는 이미지에 환경이 얼마나 많이 포함되는지, 객체가 어떻게 표현되는지, 비전 시스템이 보는 내용을 얼마나 일관되게 해석할 수 있는지를 결정합니다.

따라서 로봇공학용 렌즈 선택은 카메라가 수행해야 하는 작업부터 시작됩니다. 광범위한 장애물 인식을 위해 설계된 렌즈는 작은 라벨 판독, 커넥터 검사 또는 구성 요소 측정에 적합하지 않을 수 있습니다. 올바른 선택은 로봇의 움직임, 카메라 배치, 센서, 조명 및 비전 알고리즘에 필요한 정보에 따라 달라집니다.

1. 렌즈를 선택하기 전에 비전 작업을 정의하십시오.

'로봇 비전'은 다양한 직업을 포괄합니다. 내비게이션 및 장애물 감지에는 주변 지역에 대한 넓은 시야가 필요한 경우가 많습니다. 픽 앤 플레이스 시스템은 물체를 정확하게 찾아야 할 수도 있습니다. 검사 로봇은 작은 결함이나 표면의 세부 사항을 밝혀내야 할 수도 있습니다. 배달 로봇은 사람, 출입구, 표지판, 바닥 경계를 인식해야 할 수도 있습니다.

카메라가 무엇을 감지하거나 측정해야 하는지 적어보세요. 그런 다음 해당 정보가 이미지에 나타나는 위치와 얼마나 많은 세부 정보가 필요한지 확인합니다. 알고리즘이 장애물이 있는지 여부만 감지하면 되는 경우 렌즈 요구 사항은 물체의 크기를 추정하거나 코드를 읽어야 하는 시스템과 다를 수 있습니다.

이 단계는 또한 응용 프로그램이 사용하지 않는 광학 성능에 대한 비용을 지불하는 것을 방지하는 데 도움이 됩니다. 시야가 매우 넓으면 탐색에 도움이 될 수 있지만 멀리 있는 물체를 나타내는 데 사용할 수 있는 픽셀 수가 줄어들 수 있습니다. 보기가 좁을수록 대상 지역에 대한 세부 정보가 더 많이 제공될 수 있지만 눈에 보이는 환경은 더 적게 남을 수 있습니다.

선호하는 초점 거리가 아닌 필요한 결과부터 시작하세요.

2. 메가픽셀 등급뿐만 아니라 센서에 렌즈를 맞추세요.

센서 해상도가 중요하지만 렌즈 호환성을 확립하는 것만으로는 충분하지 않습니다. 센서의 활성 크기, 픽셀 크기, 스펙트럼 응답 및 광학 요구 사항이 모두 결과에 영향을 미칠 수 있습니다.

렌즈 이미지 서클은 센서 영역을 덮어야 합니다. 그렇지 않으면 이미지의 모서리가 어두워지거나 사용할 수 없는 영역이 나타날 수 있습니다. 또한 응용 분야에 중요한 센서 부분 전체에 걸쳐 광학 성능을 평가해야 합니다. 시스템의 중앙은 선명하게 보이지만 가장자리 근처에서는 확실한 인식을 위한 대비가 부족할 수 있습니다.

렌즈 공급업체에 추천을 요청할 때는 가능하면 센서 제조업체와 모델을 알려주십시오. 센서 데이터시트가 훨씬 더 좋습니다. 이는 광학팀에게 "8MP 렌즈가 필요하다"는 것보다 더 안정적인 출발점을 제공합니다.

센서, 렌즈, 초점 위치 및 이미지 처리를 포함한 전체 카메라 시스템이 최종 결과를 결정합니다. 메가픽셀 라벨은 후보 목록에 유용한 필터이지 시스템 성능을 보장하는 것은 아닙니다.

3. 실제 작업 거리에서 시야를 계산합니다.

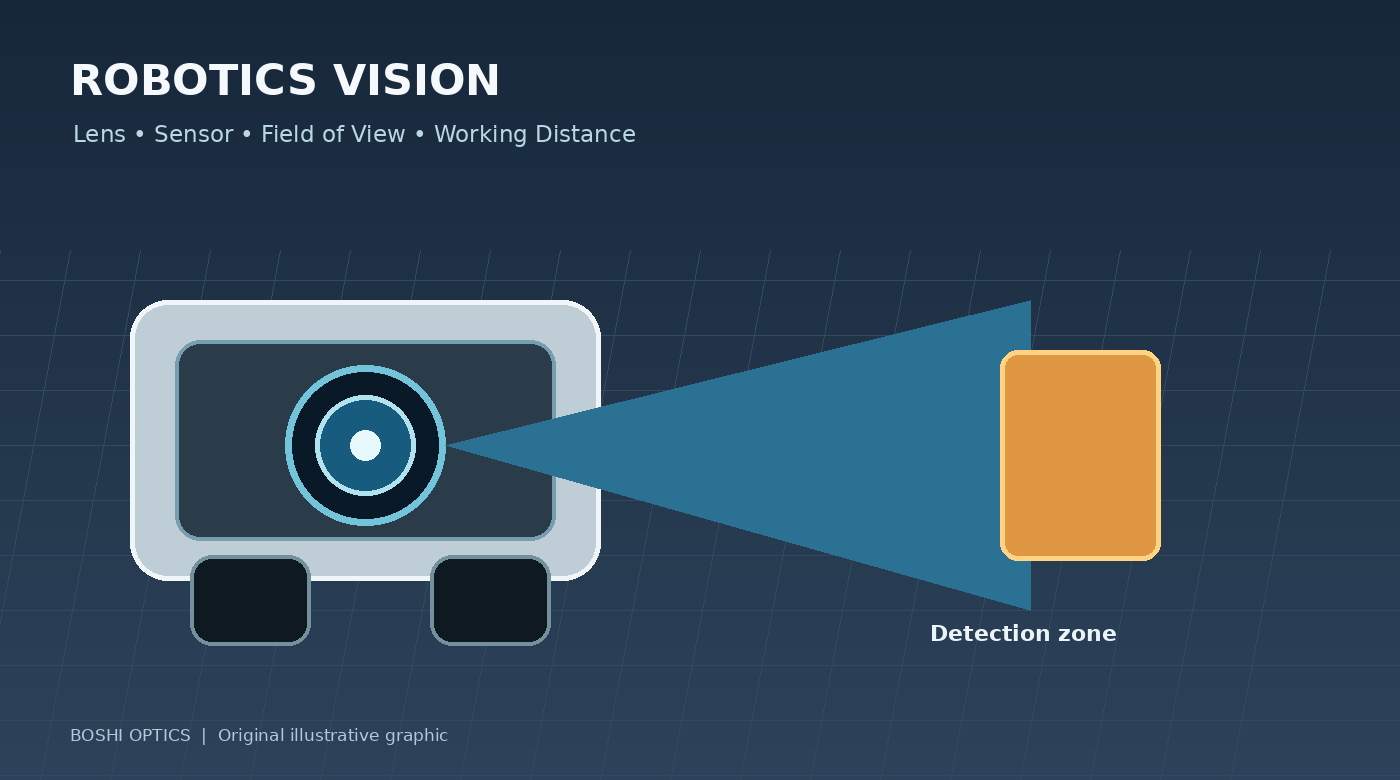

시야각(FOV)은 카메라의 각도 범위를 나타냅니다. 로봇공학의 경우, 이는 감지 또는 측정이 이루어지는 거리에서 로봇이 얼마나 넓은 영역을 보아야 하는가와 같은 실용적인 질문으로 해석되어야 합니다.

대답은 초점 거리와 센서 크기, 카메라의 위치와 방향에 따라 달라집니다. 로봇에 높게 장착했을 때 충분한 범위를 제공하는 렌즈는 바닥에 가깝게 장착하거나 보호 창 뒤에 장착했을 때 동일한 유용한 영역을 덮지 못할 수 있습니다.

카메라 위치, 대상 거리, 원하는 장면 너비 및 높이가 포함된 간단한 도면을 준비합니다. 시스템이 작동해야 하는 가장 가까운 거리와 가장 먼 거리를 포함합니다. 이는 로봇이 물체에 접근하거나, 제한된 공간에서 회전하거나, 선반 및 기계 주변에서 작업할 때 특히 중요합니다.

알고리즘이 수평 적용 범위나 특정 관심 영역에 의존하는 경우 대각선 FOV 숫자만을 기준으로 렌즈를 선택하지 마십시오. 의도한 센서 구성에서 수평 및 수직 FOV를 요청하고 조립된 시스템에서 결과를 확인합니다.

4. 넓은 적용 범위와 유용한 세부 정보 간의 균형을 이해합니다.

더 넓은 렌즈를 사용하면 더 많은 장면을 캡처할 수 있지만 동일한 센서 픽셀이 더 넓은 영역을 나타내야 합니다. 결과적으로 작은 물체는 더 적은 픽셀을 차지할 수 있으며 분류하거나 측정하기가 더 어려워질 수 있습니다.

광각 렌즈는 기하학적 왜곡을 일으킬 수도 있습니다. 왜곡은 자동으로 결함이 아닙니다. 일반적인 인식으로는 허용될 수도 있고 때로는 교정 및 소프트웨어를 통해 수정될 수도 있습니다. 그러나 로봇에 정확한 기하학적 측정이 필요한 경우 왜곡 동작 및 교정 안정성에 더 많은 주의를 기울여야 합니다.

유용한 질문은 “광각 렌즈가 더 좋은가요?”가 아닙니다. “얼마나 커버리지가 필요한지, 시스템이 인식해야 하는 가장 작은 물체나 특징은 무엇인가?”이다.

일부 로봇의 경우 하나의 카메라가 모든 작업을 효율적으로 충족할 수 없습니다. 광시야 카메라는 내비게이션을 지원할 수 있고, 두 번째, 협시야 카메라는 면밀한 검사를 처리할 수 있습니다. 해당 아키텍처가 적합한지 여부는 비용, 공간, 처리 리소스 및 안정성 요구 사항에 따라 달라집니다.

5. 움직임, 노출, 조명을 고려하세요

로봇은 완벽하게 제어되는 사진 환경에서 작동하는 경우가 거의 없습니다. 그들은 움직이고, 진동하고, 밝은 곳과 어두운 곳 사이를 지나가며 변화하는 조명을 만난다. 조리개가 큰 렌즈는 센서에 더 많은 빛을 전달하는 데 도움이 되지만 모션 블러를 제거하거나 정확한 감지를 보장하지는 않습니다.

노출 시간, 센서 감도, 조명, 프레임 속도 및 로봇 속도를 함께 고려해야 합니다. 로봇이 빠르게 움직이는 경우 흐림을 제한하기 위해 짧은 노출이 필요할 수 있습니다. 이를 위해서는 더 강한 조명이나 적절한 저조도 성능을 갖춘 센서가 필요할 수 있습니다.

실내 로봇의 경우 깜박이는 LED 조명, 반사 바닥, 창 근처의 일광 변화가 이미지 일관성에 영향을 미칠 수 있습니다. 실외 로봇은 직사광선, 그림자, 비, 야간 작동으로 인해 추가적인 문제에 직면합니다. 근적외선 조명을 사용하는 경우 렌즈와 필터 구성이 의도한 파장에 적합한지 확인하십시오.

가능하면 대표적인 조명과 움직임으로 테스트하세요. 고정된 벤치 이미지는 유용하지만 움직이는 플랫폼에서 발생하는 모든 조건을 재현할 수는 없습니다.

6. 기계적 봉투 및 환경 요구 사항을 확인하십시오.

로봇 카메라는 종종 공간 제약이 엄격합니다. 렌즈 직경, 총 트랙 길이, 마운트 유형, 초점 조정, 센서 위치 및 보호 하우징은 모두 렌즈 통합 여부에 영향을 미칩니다.

나사산에 맞는 렌즈는 여전히 커버와 충돌할 수 있고, 센서에서 너무 멀리 떨어져 있거나, 조립 후 초점을 맞추기 어려울 수 있습니다. 카메라가 보호 창 뒤에 있는 경우 해당 창도 이미지 품질에 영향을 미칠 수 있으므로 시스템 평가 중에 고려해야 합니다.

환경 조건도 중요합니다. 창고 로봇, 실외 검사 플랫폼, 식품 가공 로봇은 동일한 요구 사항을 공유하지 않습니다. 온도 범위, 진동, 먼지, 습기, 세척제 및 밀봉 요구 사항은 "산업용"과 같은 광범위한 라벨에서 가정하기보다는 실제 사용 사례에 따라 지정되어야 합니다.

맞춤형 설계를 시작하기 전에 기계 도면이나 치수 스케치를 제공하십시오. 일반적으로 카메라 하우징과 렌즈 샘플을 제작한 후보다 설계 단계에서 충돌을 식별하는 것이 더 쉽습니다.

7. 맞춤형 로봇 렌즈를 고려할 가치가 있는 경우는 언제입니까?

표준 렌즈는 광학적, 기계적, 상업적 요구 사항을 충족할 때 합리적인 선택이 되는 경우가 많습니다. 프로젝트에 사용 가능한 카탈로그 제품이 충족할 수 없는 제약 조건(예: 소형 패키지 내의 비정상적인 시야, 특수 스펙트럼 요구 사항, 비표준 작동 거리 또는 특정 이미지 품질 목표)이 있는 경우 사용자 지정이 관련됩니다.

맞춤형 프로젝트를 시작하기 전에 센서 데이터시트, 대상 FOV, 작동 거리 범위, 사용 가능한 치수, 조명 조건, 환경 제한 및 예상 생산량을 수집하십시오. 가능한 경우 샘플 이미지나 카메라 시야의 스케치를 공유하세요.

이러한 입력은 광학 팀이 타당성을 평가하고 장단점을 식별하는 데 도움이 됩니다. 또한 기존 렌즈를 조정하면 더 낮은 비용과 더 짧은 개발 시간으로 요구 사항을 충족할 수 있는지 여부를 더 쉽게 판단할 수 있습니다.

맞춤화는 단순히 제품을 다르게 만드는 것이 아니라 정의된 문제를 해결해야 합니다.

결론: 로봇이 수행해야 하는 작업에 대한 설계

로봇공학용 카메라 렌즈를 선택하는 것은 시스템 수준의 결정입니다. 센서, 시야각, 대상 거리, 왜곡, 조명, 동작, 기계 공간 및 작동 환경이 모두 결과에 영향을 미칩니다.

새로운 로봇 플랫폼의 경우 렌즈 사양을 마무리하기 전에 비전 작업을 정의하는 것이 좋습니다. 감지가 일관되지 않거나 세부 사항이 불충분한 기존 시스템의 경우 렌즈만이 책임이 있다고 가정하기 전에 전체 이미지 경로를 검토하십시오.

Shanghai Silk Optical Technology Co., Ltd.의 일부인 Boshi Optics는 여러 제품 범주에 걸쳐 표준 및 맞춤형 옵션을 통해 이미징 응용 분야를 위한 광학 렌즈 설계 및 제조를 제공합니다. AGV, 검사 로봇 또는 기타 비전 지원 장치를 개발하는 경우 센서 모델, 대상 범위, 작동 거리, 기계적 제약 및 예상 볼륨을 공유하여 실용적인 렌즈 토론을 시작하세요.
