광학 렌즈 공장 내부: 설계부터 대량 생산까지

사람들이 카메라 렌즈를 볼 때 일반적으로 유리와 플라스틱으로 만들어진 작은 광학 부품이 보입니다.

그러나 그 작은 렌즈 뒤에는 훨씬 더 복잡한 과정이 있습니다.

전문적인 광학 렌즈는 수백 가지 엔지니어링 결정의 결과입니다.

광학 구조는 어떻게 설계해야 합니까?

어떤 유리 재료를 선택해야 합니까?

왜곡은 어떻게 제어할 수 있나요?

렌즈는 어떻게 이미지 전반에 걸쳐 선명도를 유지할 수 있습니까?

수천 또는 수백만 개의 장치가 어떻게 일관되게 작동할 수 있습니까?

실험실에서 잘 작동하는 렌즈는 시작에 불과합니다.

실제 과제는 광학 설계를 대규모로 제조할 수 있는 신뢰할 수 있는 제품으로 바꾸는 것입니다.

이것이 현대 광학 렌즈 공장 내부에서 일어나는 일입니다.

1단계: 렌즈를 디자인하기 전 용도 이해하기

일반적인 오해는 렌즈 개발이 초점 거리 선택에서 시작된다는 것입니다.

실제로는 숙련된 광학 엔지니어가 응용부터 시작합니다.

감시 카메라, 드론 카메라, 의료 영상 장치, 자동차 카메라, 산업용 비전 시스템은 모두 서로 다른 요구 사항을 가지고 있습니다.

렌즈를 설계하기 전에 엔지니어는 다음을 이해해야 합니다.

어떤 센서가 사용될 것인가?

어떤 시야가 필요합니까?

카메라는 어떤 환경에서 작동합니까?

저조도 성능이 중요합니까?

왜곡이 허용됩니까?

얼마나 많은 해상도가 필요합니까?

기계적 한계는 무엇입니까?

보안 카메라용 4mm ​​렌즈와 드론용 4mm ​​렌즈는 완전히 다른 광학적 과제입니다.

숫자는 비슷해 보일 수 있습니다.

엔지니어링 요구 사항은 그렇지 않습니다.

2단계: 광학 설계 및 시뮬레이션

요구 사항이 명확해지면 광학 엔지니어는 렌즈 시스템 설계를 시작합니다.

현대의 광학 설계에는 여러 개의 유리 요소를 배열하는 것 이상의 작업이 포함됩니다.

엔지니어는 여러 요소를 동시에 최적화해야 합니다.

해상도

 대비

왜곡

색수차

빛 전송

상대 조명

 이미지 서클

제조 타당성

컴퓨터 시뮬레이션 도구를 사용하면 엔지니어는 실제 샘플을 생산하기 전에 다양한 광학 구조를 평가할 수 있습니다.

이 단계는 중요한 질문에 답하는 데 도움이 됩니다.

렌즈가 필요한 해상도를 달성할 수 있습니까?

모서리가 날카롭게 유지됩니까?

렌즈가 선택한 센서와 함께 작동할 수 있습니까?

다양한 조건에서 성능은 어떻게 변합니까?

좋은 광학 디자인은 항상 균형을 이루고 있습니다.

매우 넓은 각도, 매우 작은 크기, 큰 조리개 및 고해상도를 갖춘 렌즈가 이상적입니다.

그러나 물리학은 항상 상충관계를 만들어냅니다.

숙련된 광학 엔지니어는 응용 분야에 적합한 균형을 찾는 방법을 이해합니다.

3단계: 프로토타입 개발 및 테스트

광학 설계가 완료되면 프로토타입이 제작됩니다.

이 단계는 이론이 현실과 만나는 단계이다.

시뮬레이션된 렌즈는 컴퓨터 화면에서 완벽하게 보일 수 있습니다.

물리적 세계는 새로운 과제를 제시합니다.

제조 공차

재료 변형

조립 정확도

기계적 구조

센서 호환성

프로토타입 테스트에는 일반적으로 다음이 포함됩니다.

광학 성능 테스트

엔지니어는 다음을 평가합니다.

해상도

MTF 성능

왜곡

밝기 균일성

색상 성능

기계적 테스트

렌즈는 물리적 요구 사항도 충족해야 합니다.

마운트 호환성

크기 제한

조립 정확도

 구조적 신뢰성

환경 테스트

용도에 따라 렌즈는 다음을 견뎌야 할 수도 있습니다.

온도 변화

진동

습도

장기 운영

프로토타입 개발의 목표는 단순히 하나의 좋은 샘플을 만드는 것이 아닙니다.

최종적으로는 안정적인 생산제품이 될 수 있는 디자인을 만드는 것이 목표이다.

4단계: 정밀 광학 제조

승인 후 렌즈는 대량 생산에 들어갑니다.

전문 광학 제조사의 진정한 역량이 발휘되는 곳입니다.

광학 제조에는 여러 프로세스가 포함됩니다.

광학 부품 가공

유리 요소는 필요한 광학 성능을 달성하기 위해 정밀한 처리가 필요합니다.

작은 차이점:

 표면 정확도

두께

곡률

최종 이미지 품질에 영향을 줄 수 있습니다.

금형 제작 및 사출

많은 소형 카메라 렌즈에는 플라스틱 광학 부품과 구조 부품이 널리 사용됩니다.

작은 치수 차이가 다음에 영향을 미칠 수 있으므로 정밀 금형이 필수적입니다.

초점 정확도

조립 일관성

광학적 정렬

렌즈 코팅

광학 코팅은 다음을 향상시킵니다.

빛 전송

반사 제어

이미지 대비

고품질 코팅 공정은 플레어 및 고스팅과 같은 원치 않는 광학 문제를 줄이는 데 도움이 됩니다.

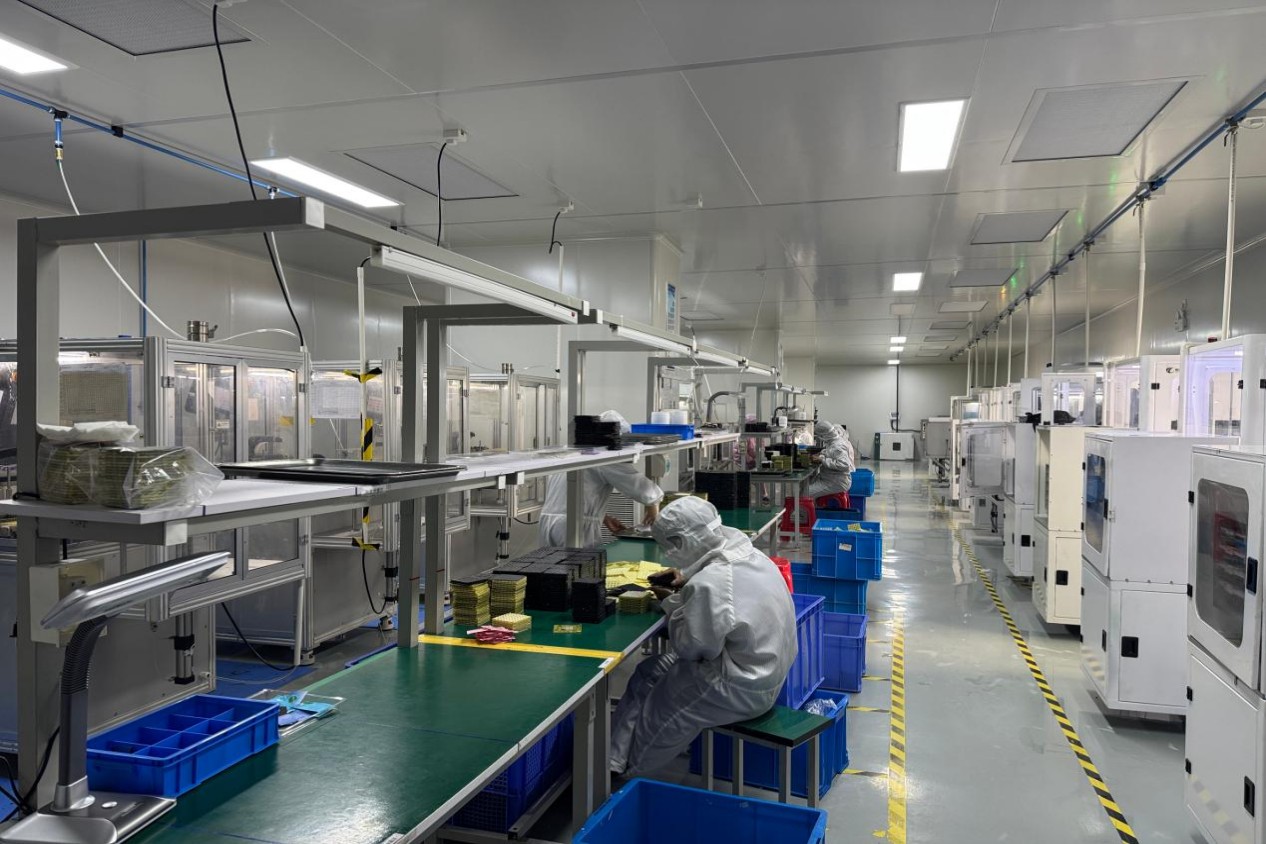

5단계: 렌즈 조립

렌즈 조립은 겉보기에는 단순해 보일 수 있습니다.

그러나 광학 정렬은 매우 민감합니다.

조립하는 동안 엔지니어는 다음을 제어해야 합니다.

요소 위치 지정

렌즈 간격

광축 정렬

초점 위치

작은 조립 오류라도 다음에 영향을 미칠 수 있습니다.

선명도

이미지 일관성

MTF 성능

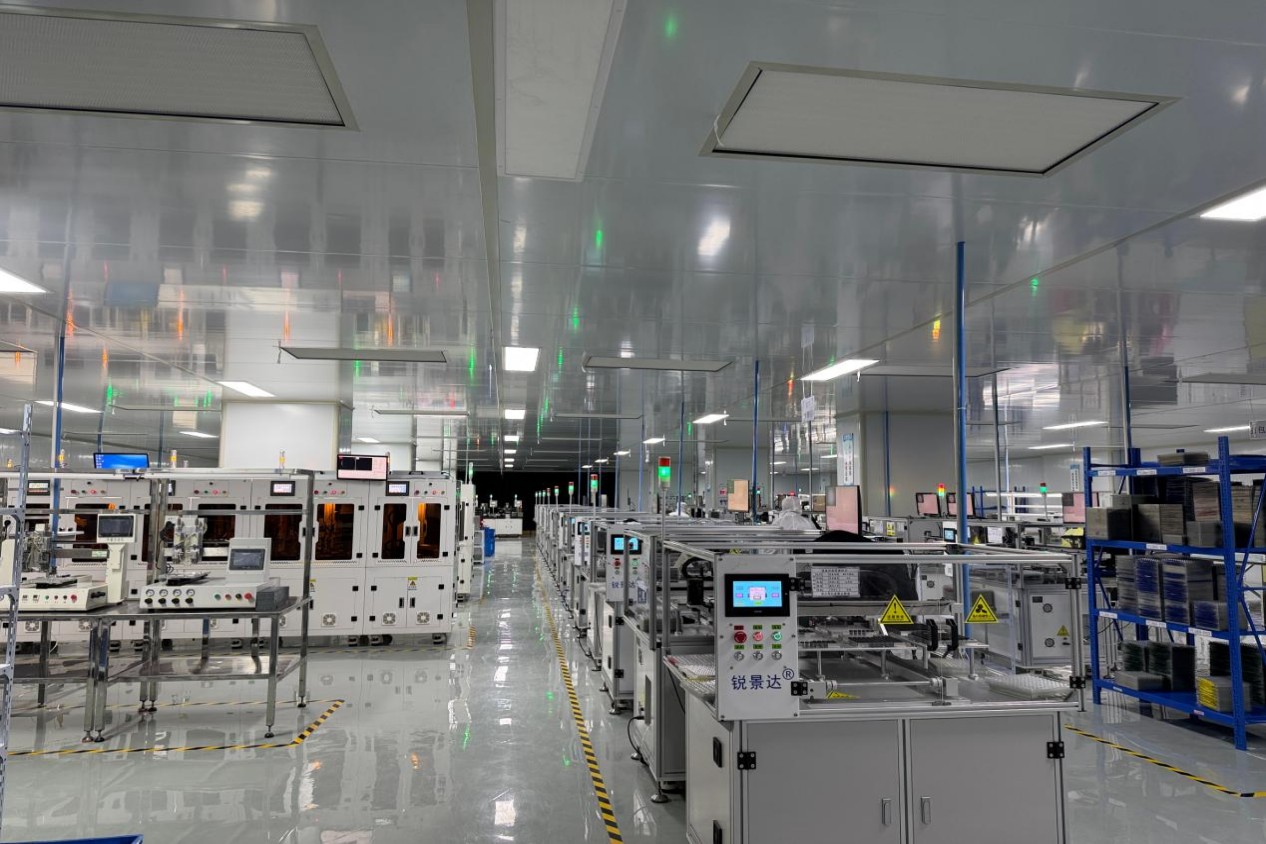

이것이 바로 현대 광학 공장에서 자동화된 조립 및 정밀 검사 장비가 점점 더 중요해지는 이유입니다.

6단계: 품질 관리 및 광학 테스트

하나의 우수한 렌즈를 생산하는 것은 가장 어려운 부분이 아닙니다.

수천 개의 동일한 렌즈를 생산하는 것은

대량생산에는 엄격한 품질관리가 필요합니다.

전문 광학 제조업체는 테스트 시스템을 사용하여 다양한 생산 배치 간의 일관성을 보장합니다.

일반적인 검사 방법은 다음과 같습니다.

MTF 테스트

 광학 측정

편심 테스트

치수 검사

환경 테스트

목적은 간단합니다.

10,000번째 렌즈는 첫 번째 승인된 샘플과 같은 성능을 발휘해야 합니다.

7단계: 공장 생산부터 고객 적용까지

렌즈는 단독으로 존재하지 않습니다.

이는 완전한 이미징 시스템의 일부가 됩니다.

전문 렌즈 제조업체는 통합 후 렌즈의 성능을 이해해야 합니다.

예를 들어:

보안 카메라 제조업체는 다음 사항에 관심을 두고 있습니다.

야간 이미징

AI 인식

광역 모니터링

드론 회사는 다음 사항에 관심을 갖고 있습니다.

무게

 시야

저조도 성능

로봇 제조업체는 다음에 관심을 갖습니다.

정확도

신뢰성

실시간 인식

최고의 광학 공급업체는 단순히 렌즈를 제조하는 것이 아닙니다.

고객이 이미징 문제를 해결하도록 돕습니다.

보시광학 내부: 광학 설계와 제조 역량의 결합

~에보시광학, 우리는 성공적인 광학 제품에는 엔지니어링 지식과 제조 경험이 모두 필요하다고 믿습니다.

당사의 광학 제조 공정은 광학 부품 가공, 정밀 금형 제조, 사출 성형, 렌즈 조립 및 품질 검사를 포함한 여러 단계를 포함합니다.

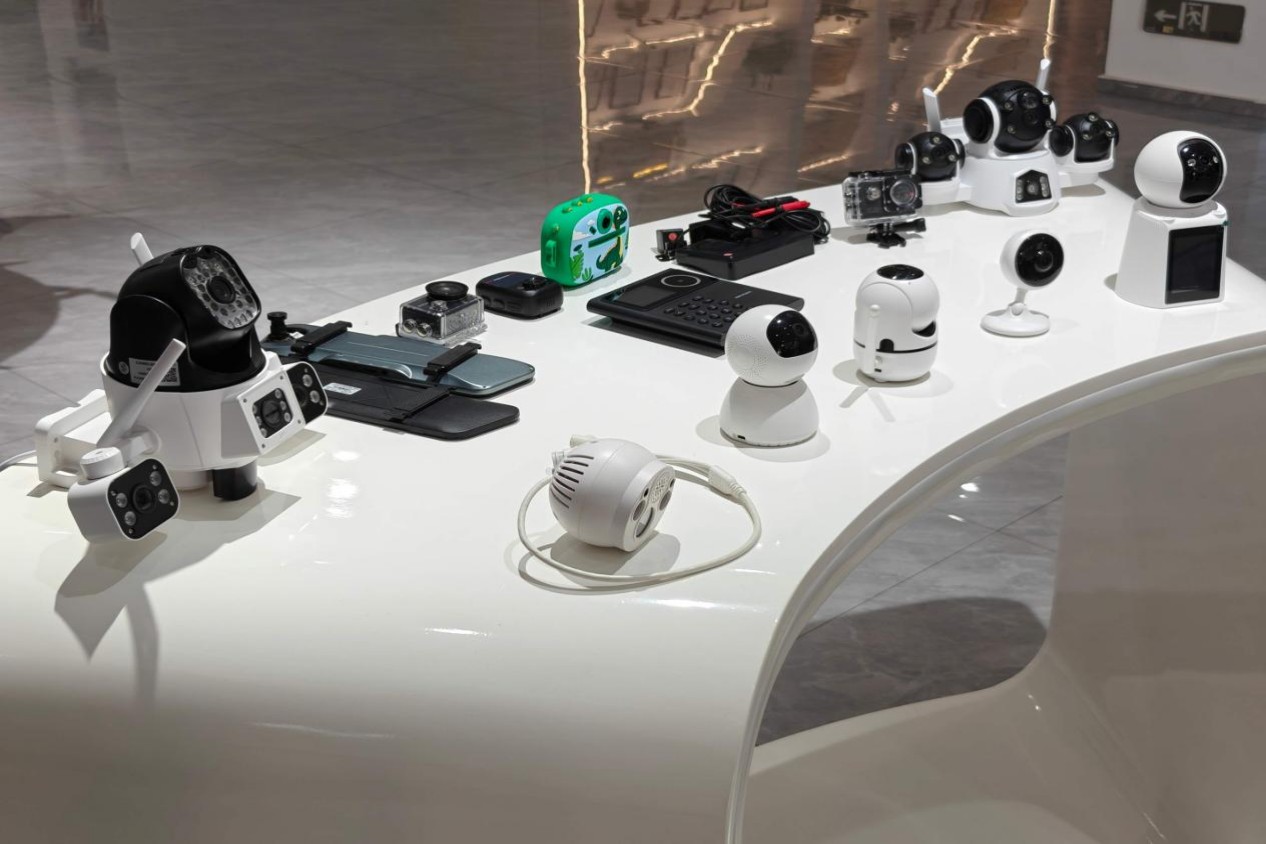

광학 개발, 생산, 자동화 조립 및 광학 테스트를 포괄하는 기능을 갖춘 Boshi Optics는 보안 카메라, AI 비전 시스템, 드론, 자동차 이미징, 의료 기기 및 산업용 카메라와 같은 응용 분야 전반에서 고객을 지원합니다.

광학 제조에서는 설계 능력과 제조 능력이 분리될 수 없기 때문입니다.

지속적으로 생산되지 않는 완벽한 광학 디자인은 성공적인 제품이 아닙니다.

최종 생각: 모든 카메라 뒤에 있는 렌즈에는 스토리가 있습니다

카메라 렌즈는 작아 보일 수 있습니다.

그러나 신뢰할 수 있는 렌즈를 만들려면 다음이 필요합니다.

광공학

정밀 제조

테스트 경험

생산 관리

지속적인 개선

디자인 컨셉에서 대량 생산까지의 여정은 진정한 광학 전문성이 구축되는 곳입니다.

그리고 이것이 렌즈 공급업체와 실제 광학 제조 파트너를 구분하는 요소입니다.
