VR 광학 렌즈 및 광학 솔루션: 기술 분석 및 응용 전망

VR 광학 렌즈 및 광학 솔루션: 기술 분석 및 응용 전망

VR 광학 시스템은 가상현실 기기의 핵심 부품으로 사용자의 몰입감과 편안함에 직접적인 영향을 미칩니다. 현재 VR 렌즈 기술은 초기 비구면 렌즈에서 프레넬 렌즈 및 팬케이크 단초점 광학 솔루션으로 발전했습니다.미래 트렌드는 센서 융합, 컴퓨터 사진 및 전용 처리 칩의 시너지 혁신에 초점을 맞출 것입니다., 넓은 시야(FOV), 고해상도 및 왜곡 제어와 같은 주요 성능 지표의 균형을 맞추는 것을 목표로 합니다. 이 기사에서는 VR 렌즈의 기술 원리, 적용 시나리오 및 향후 방향에 대한 심층 분석을 제공하여 업계 실무자들에게 전문적인 참고 자료로 제공됩니다.

I. VR 렌즈 핵심 기술 및 광학 솔루션

VR 렌즈의 주요 기술적 과제는 제한된 광학 경로 내에서 고해상도, 넓은 FOV, 낮은 왜곡을 달성하는 것입니다. 현재 주류 VR 광학 솔루션에는 프레넬 렌즈, 팬케이크 단초점 광학, 자유형 광학이 포함됩니다.

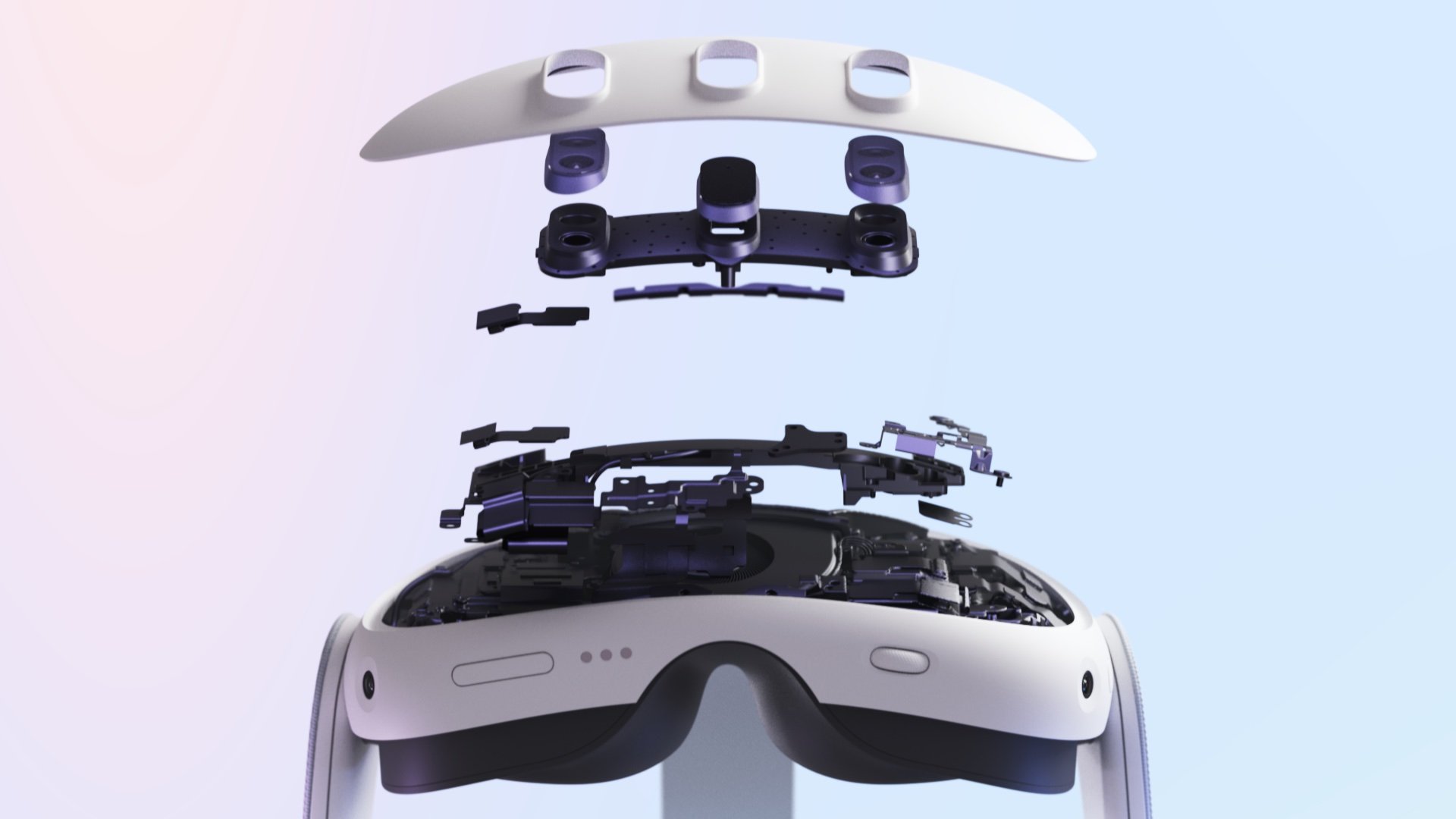

프레넬 렌즈는 소비자급 VR 헤드셋에서 가장 많이 선택되는 렌즈입니다. 이 렌즈는 기존 볼록 렌즈의 표면을 동심원 고리로 압축하여 곡률을 유지하면서 두께를 크게 줄입니다. Meta Quest 2/3 및 HTC Vive와 같은 제품은 이 접근 방식을 사용합니다.프레넬 렌즈의 장점으로는 저렴한 비용, 성숙한 제조 공정, ~100° FOV 달성 능력 등이 있습니다.. 그러나 미광, 고스팅, 대비 감소, 가장자리 이미지 품질 저하 및 아이 박스 제한을 유발하는 링 회절로 인해 어려움을 겪습니다.

팬케이크 단초점 광학은 빠르게 발전하는 기술 경로를 나타냅니다. 편광판과 반반사/반투과 필름을 사용하면 빛이 렌즈 내에서 여러 번 반사되어 광 경로가 접히고 모듈 두께가 획기적으로 줄어듭니다. Meta Quest Pro, Apple Vision Pro, PICO 4와 같은 고급 장치가 이 솔루션을 채택합니다.팬케이크 광학은 두께를 기존 디자인의 1/3에서 1/2로 줄이고 더 큰 아이 릴리프(최대 20mm 이상)를 제공할 수 있습니다., 디옵터 조정을 지원하고 미광을 줄입니다. 그러나 광학 효율이 낮고(전체 투과율 ~30~50%) 편광 디스플레이에 대한 의존도가 높으며 제조 정밀도 요구 사항이 높고 비용이 높습니다.

자유형 광학은 비회전 대칭, 고도로 맞춤화된 표면을 사용하여 기존 대칭 광학 설계의 제약을 깨뜨립니다.자유형 광학은 FOV, Eye Box 및 수차를 동시에 최적화할 수 있어 컴팩트한 설계에 적합합니다.. 그러나 고급 광학 시뮬레이션 소프트웨어가 필요한 복잡한 설계 프로세스가 필요하고 상당한 제조 문제가 발생하여 현재 사용이 주로 고급 또는 엔터프라이즈급 장비로 제한됩니다.

Canon의 RF5.2mm F2.8 L DUAL FISHEYE 듀얼 어안 렌즈는 VR 콘텐츠 캡처의 혁신을 나타냅니다. 각 어안 렌즈는 약 190° FOV를 커버하며 60mm 동공 간 기준선을 사용하여 인간의 양안 시차를 시뮬레이션하여 180° 3D VR 콘텐츠를 직접 생성합니다.기존 듀얼 카메라 리그와 비교하여 Canon의 듀얼 어안 렌즈는 후반 작업 스티칭을 제거하고 생산 장벽을 크게 낮춤으로써 촬영 작업 흐름을 단순화합니다.. 광학 구조는 수차를 보정하기 위해 비구면 요소와 결합된 역초점 설계(네거티브 전면 그룹, 포지티브 후면 그룹)를 채택하여 회절 한계에 가까운 MTF 성능을 달성합니다. EOS R5 C와 같은 전문 카메라와 함께 사용하면 8K 해상도 캡처를 지원하여 눈당 3,684픽셀의 유효 원형 픽셀 직경을 제공합니다.

II. 산업 전반에 걸친 VR 렌즈의 적용 시나리오

VR 렌즈 기술은 영화 및 TV 제작, 부동산 시각화, 관광 진흥, 의료 교육 및 기타 분야에서 널리 채택되었으며 각각 고유한 성능 요구 사항을 부과합니다.

영화 및 TV 제작에서 Canon의 EOS VR 시스템은 전문적인 3D VR 콘텐츠 제작을 위한 필수적인 도구가 되었습니다.RF5.2mm 듀얼 어안 렌즈는 180° FOV 및 F2.8 조리개를 지원하여 저조도 조건에서도 고품질 VR 캡처가 가능합니다.. 예를 들어, 천체 사진작가 Dai Jianfeng은 이 렌즈를 사용하여 초광각과 탁월한 고감도 성능을 활용하여 중국 우주 정거장을 추적했습니다. 웨딩 사진작가 Sheng Xiyang은 EOS VR 시스템으로 단독 작업 효율성을 달성했으며, 후반 작업 소프트웨어의 실시간 미리보기 및 변환 기능 덕분에 3D VR 콘텐츠를 빠르게 생성했습니다. 전문적인 VR 제작에는 고해상도(≥4K), 낮은 왜곡(<5% 배럴 왜곡), 넓은 FOV(≥180°), 빠른 자동 초점 및 역동적인 장면에 대한 적응성을 갖춘 렌즈가 필요합니다.

부동산 시각화에서 VR 렌즈는 충실도가 높은 3D 모델링과 상세한 텍스처 재현을 지원해야 합니다.렌즈는 실내 레이아웃, 가구 배치 및 재료 질감을 정확하게 캡처하기 위해 넓은 FOV(≥120°) 및 고해상도(≥8K)를 지원해야 합니다.. 3D 재구성은 소프트웨어(예: Unity3D)에 의존하지만 렌즈 자체는 신속한 데이터 수집을 촉진해야 합니다. 가상 환경이 현실과 일치하도록 보장하고 고객 신뢰를 높이려면 높은 색상 충실도와 낮은 왜곡이 필수적입니다. 실내 촬영 시 쉽게 이동할 수 있도록 경량 디자인도 중요합니다.

관광진흥을 위해서는 이동성과 환경적응성이 무엇보다 중요합니다.관광에 초점을 맞춘 VR 캡처에는 넓은 FOV(≥180°), 높은 동적 범위(HDR) 및 간섭(예: 군중 또는 날씨 변화)에 대한 견고성을 갖춘 렌즈가 필요합니다.. 관광 VR 촬영에는 슬림한 프로필을 위해 팬케이크 광학 장치를 갖춘 Meta Quest Pro와 같은 소비자 VR 헤드셋이 선호됩니다. 이러한 애플리케이션은 다양한 조명 하에서 일관된 성능을 요구하며 신속한 장면 전환과 다중 사용자 상호 작용의 실시간 렌더링을 지원합니다.

의료 교육에는 가장 엄격한 요구 사항이 적용됩니다.고해상도(≥10K), 초저왜곡(<2%), 정밀한 FOV 제어. VR은 이미 의학 교육에 상당한 영향을 미쳤습니다. 예를 들어 Sun Yat-sen Memorial Hospital의 Li Chunhai 교수 팀은 직관적인 학습을 위해 몰입형 3D 해부학 모델을 구성하는 "VR 기반 의료 교육 시스템"을 개발했습니다. 의료용 VR 애플리케이션은 진단의 정확성과 교육적 효과를 보장하기 위해 1:1 배율과 정확한 색상 재현이 필요합니다.

III. VR 렌즈 평가를 위한 주요 성능 지표

VR 렌즈 성능은 FOV, 해상도, 왜곡 조절, 광학 효율성, 아이박스를 기준으로 평가됩니다.

FOV는 몰입감을 위한 중요한 지표입니다.전문 VR 캡처 렌즈(예: Canon의 듀얼 어안)에는 일반적으로 ≥180° FOV가 필요합니다.반면 소비자용 VR 헤드셋은 일반적으로 90~120°(예: Meta Quest Pro)를 제공합니다. 인간의 눈의 평균 수평 FOV는 ~122°이며 수직 범위는 위쪽으로 ~42°, 아래쪽으로 ~52°입니다. 따라서 이상적인 VR 렌즈는 이 자연 범위에 근접해야 합니다. FOV가 크면 몰입감이 향상되지만 가장자리 이미지 품질이 저하되고 광학 설계가 복잡해집니다.

해상도는 디스플레이 패널과 시너지 효과를 고려해 고려해야 합니다.전문 VR 캡처 렌즈(예: Canon의 듀얼 어안)는 8K/4K 해상도를 지원하는 반면 소비자 헤드셋은 점점 더 4K+ Micro-OLED 패널을 채택하고 있습니다.. 해상도는 선명도와 디테일에 직접적인 영향을 주지만 FOV와의 상충 관계가 있습니다. 고정 FOV의 경우 공간 해상도가 높을수록 각도 해상도가 향상됩니다. 각도 해상도는 시각적 일관성을 보장하기 위해 NED(Near Eye Display) 사양(예: DPX/°)과 일치해야 합니다.

왜곡 제어는 여전히 주요 설계 과제로 남아 있습니다.VR 렌즈는 중앙과 가장자리 영역 간의 배율 불일치로 인해 일반적으로 배럴 왜곡을 나타냅니다.. 이는 광학 설계(예: 비구면 요소) 및 소프트웨어 수정(예: EOS VR Utility의 ERP 변환)을 통해 완화됩니다. MTF(변조 전달 함수)는 주요 광학 성능 지표입니다. 값이 1에 가까울수록 우수한 대비와 해상도를 나타냅니다.MTF 곡선이 더 평평할수록 중심에서 가장자리까지의 성능 격차가 더 작아진다는 의미입니다. 시상선과 자오선 사이의 더 가까운 정렬은 더 나은 축외 렌더링을 나타냅니다..

광학 효율성과 밝기 균일성은 전력 소비와 사용자 경험에 직접적인 영향을 미칩니다.팬케이크 광학은 반복적인 편광 및 부분 반사 손실(바운스당 50%)로 인해 효율성이 낮습니다(10%)., 더 밝은 디스플레이와 함께 최적화된 광학 디스플레이 시스템이 필요합니다. 이와 대조적으로 자유형 및 이중 어안 설계는 최적화된 빛 경로를 통해 30~50%의 효율성을 달성할 수 있습니다.

사용자가 눈을 움직이면서 전체 이미지를 보는 영역인 아이박스는 편안함을 위해 매우 중요합니다.고급 장치(예: Apple Vision Pro)는 더 큰 아이 박스(직경 8~15mm, 아이 릴리프 15~25mm)를 제공합니다. 디옵터 조절 기능이 있어 근시 사용자도 안경 없이 사용할 수 있습니다. 비용과 기술의 제약을 받는 소비자 장치는 일반적으로 더 작은 아이 박스를 제공합니다.

IV. 새로운 트렌드와 혁신 방향

VR 렌즈 기술은 센서 융합, 컴퓨터 사진 촬영, 전용 처리 칩이라는 세 가지 주요 혁신을 통해 더 높은 지능, 효율성 및 경제성을 향해 진화하고 있습니다.

센서 융합으로 환경 인식이 향상됩니다.LiDAR-카메라 프런트엔드 융합(예: Huawei Limera)을 통해 객실 내 장애물 감지 및 정밀한 공간 매핑이 가능합니다.. VR에서 LiDAR는 1cm 미만의 위치 정확도를 제공하고 카메라는 색상과 질감을 캡처하여 3D 재구성 품질을 공동으로 향상시킵니다. 예를 들어, DJI의 LiDAR 포커스 레인저는 카메라와 통합되어 렌즈 초점 거리에 맞게 장착 거리(0~300mm)와 플랜지 초점 거리를 조정할 수 있습니다.

컴퓨팅 사진은 특히 다중 프레임 합성과 AI 노이즈 제거를 통해 VR에서 주목을 받고 있습니다.NeRF(Neural Radiance Fields)는 다중 뷰 이미지에서 동적 장면을 생성하여 다중 렌즈 설정에 대한 의존도를 줄입니다.. 2025년에는 동적 재구성 방법(예: D-NeRF, NSFF)이 시간 변수와 장면 흐름을 사용하여 움직이는 물체를 처리하지만 고정밀 카메라 자세가 필요하므로 더 큰 렌즈 안정성이 요구됩니다. Nerfies와 같은 기술은 동적 변형 필드를 최적화하여 신경망이 인접한 프레임에서 학습하고 다중 뷰 종속성을 줄일 수 있도록 합니다.

전용 처리 칩은 광학 데이터 처리를 가속화합니다.VeriSilicon의 NPU IP는 선도적인 글로벌 VR/AR 클라이언트를 위한 맞춤형 칩에 통합되었습니다., 3D 재구성을 위한 특수 컴퓨팅을 제공합니다. 2025년에는 Skyworth Digital과 같은 회사가 스마트 모빌리티를 위한 Chiplet 기반 플랫폼을 개발하고 NPU와 VR 광학 모듈을 공동 최적화하고 있습니다. 이러한 칩은 처리 속도를 향상시키고 대기 시간을 줄이며 사용자 경험을 향상시킵니다.

V. 렌즈 선택 지침 및 향후 전망

렌즈 선택은 특정 용도 요구 사항에 맞춰야 합니다.

· 소비자 올인원(비용 효율적): 프레넬 렌즈는 저렴하고 성숙한 공급망을 제공합니다(예: Meta Quest 2/3).

· 프리미엄 소비자/라이트 오피스(예: Vision Pro): 팬케이크 광학 + Micro-OLED로 슬림한 폼팩터, 높은 PPI, 편안한 아이박스를 구현합니다.

· 기업 교육/시뮬레이션: 자유형 또는 광각 FOV 팬케이크 광학은 이미지 품질과 몰입감을 우선시합니다(예: 의료 교육).

· 영화 제작: Canon EOS VR 시스템은 3D VR 워크플로우를 간소화합니다. RF5.2mm 듀얼 어안 렌즈는 180° FOV 및 F2.8 조리개에서 탁월한 성능을 발휘합니다.

· 차세대 VR(5년 호라이즌): 가변초점 팬케이크 + 시선추적을 통해 VAC(수렴-조절 충돌)를 해결합니다. 메타표면과 홀로그램 광학 요소(HOE)는 초박형, 넓은 FOV, 수차 없는 시스템을 가능하게 할 수 있습니다.

향후 VR 렌즈 개발은 세 가지 방향에 중점을 둘 것:

1. 하이브리드 광학 설계 (예: "Pancake + freeform", "multi-layer Pancake") FOV를 확장하고 가장자리 품질을 향상시킵니다.

2. 시선 추적 기반 동적 광학 장치 포비티드 렌더링과 국소화된 광학 최적화를 결합합니다.

3. AI 지원 광학 설계 자동 왜곡 보정을 위해 신경 렌즈 모델을 사용하여 기존 보정에 대한 의존도를 줄입니다.

기술이 발전함에 따라 VR 렌즈는 넓은 FOV와 고해상도의 균형을 맞추고 역동적인 장면을 처리하며 비용을 제어하여 현재의 병목 현상을 극복할 것입니다.2~3년 내에 소비자 기기는 기본적인 3D 재구성 기능을 갖추게 될 것이며, 전문 시스템은 더 높은 정밀도, 더 넓은 FOV 및 우수한 이미지 품질을 제공할 것입니다..

6. 결론 및 권장 사항

VR 렌즈 기술은 빠르게 발전하고 있으며 각 광학 솔루션은 서로 다른 장단점을 제공합니다. 선택은 애플리케이션 컨텍스트, 성능 요구 사항 및 비용을 고려해야 합니다.

· 영화 제작용, 캐논의 EOS VR 시스템은 새로운 표준을 제시합니다.제작자는 렌즈-센서 공동 설계 및 후처리 소프트웨어 최적화를 우선시해야 합니다..

· 부동산과 관광을 위해, 팬케이크 기반 시스템은 이식성을 제공하지만사용자는 고휘도 디스플레이와 최적화된 광학 효율성을 갖춘 장치를 선택해야 합니다..

· 의료 훈련을 위해, 전문가 수준의 자유형 렌즈 또는 고해상도 렌즈에 투자하여임상적 정확성과 교육학적 효과 보장.

· 미래 경쟁력을 위해, 기업은 센서 융합, 컴퓨팅 사진 및 전용 칩의 추세를 모니터링해야 합니다.R&D 및 공급망 준비에 전략적으로 투자.

요약하자면, VR 광학은 고전적인 물리적 구성요소에서센서, 알고리즘, 칩이 긴밀하게 통합된 지능형 광학 시스템. 이러한 변화는 VR 콘텐츠 제작 및 사용자 경험에 혁명을 일으키고 산업 전반에 걸쳐 채택을 가속화할 것입니다.
