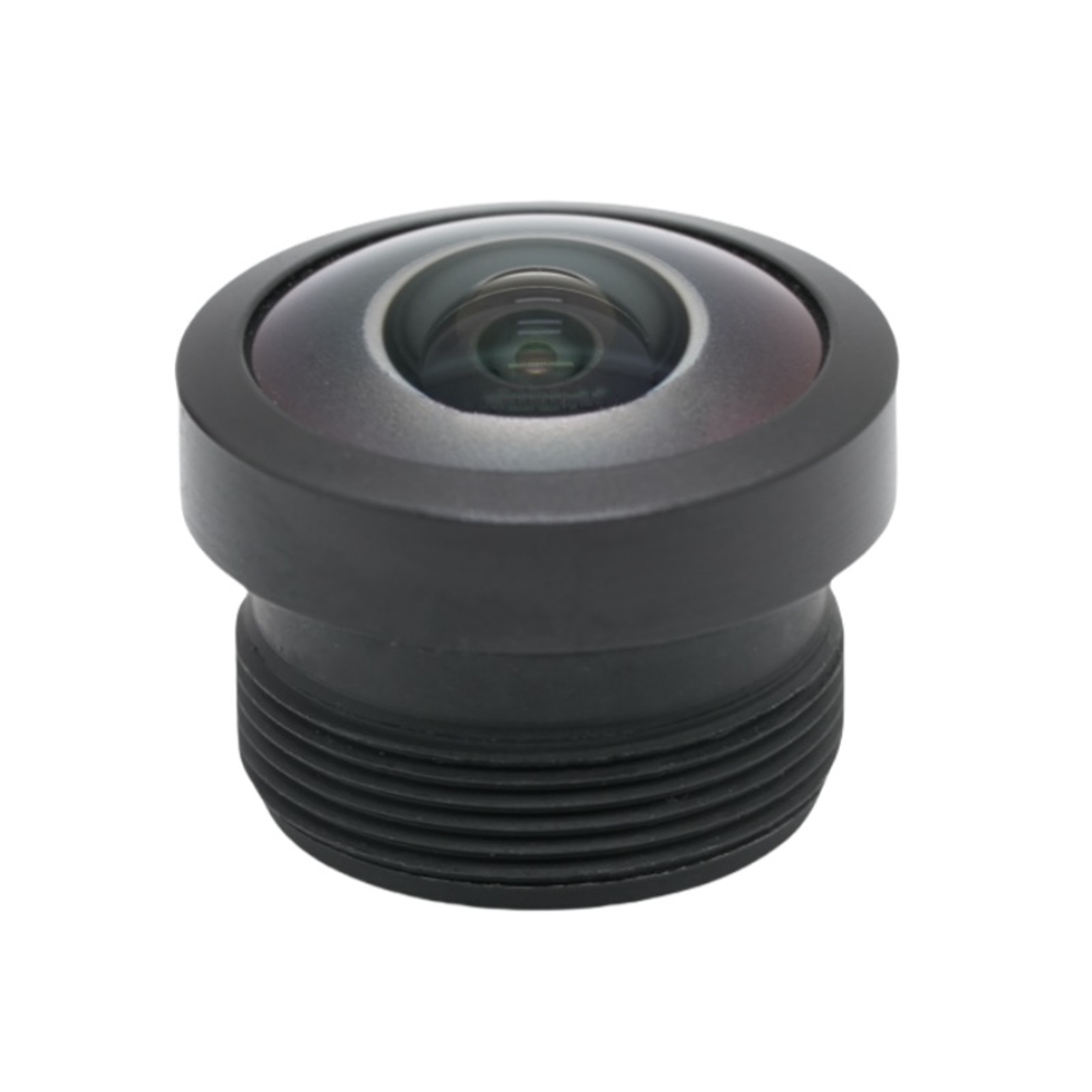

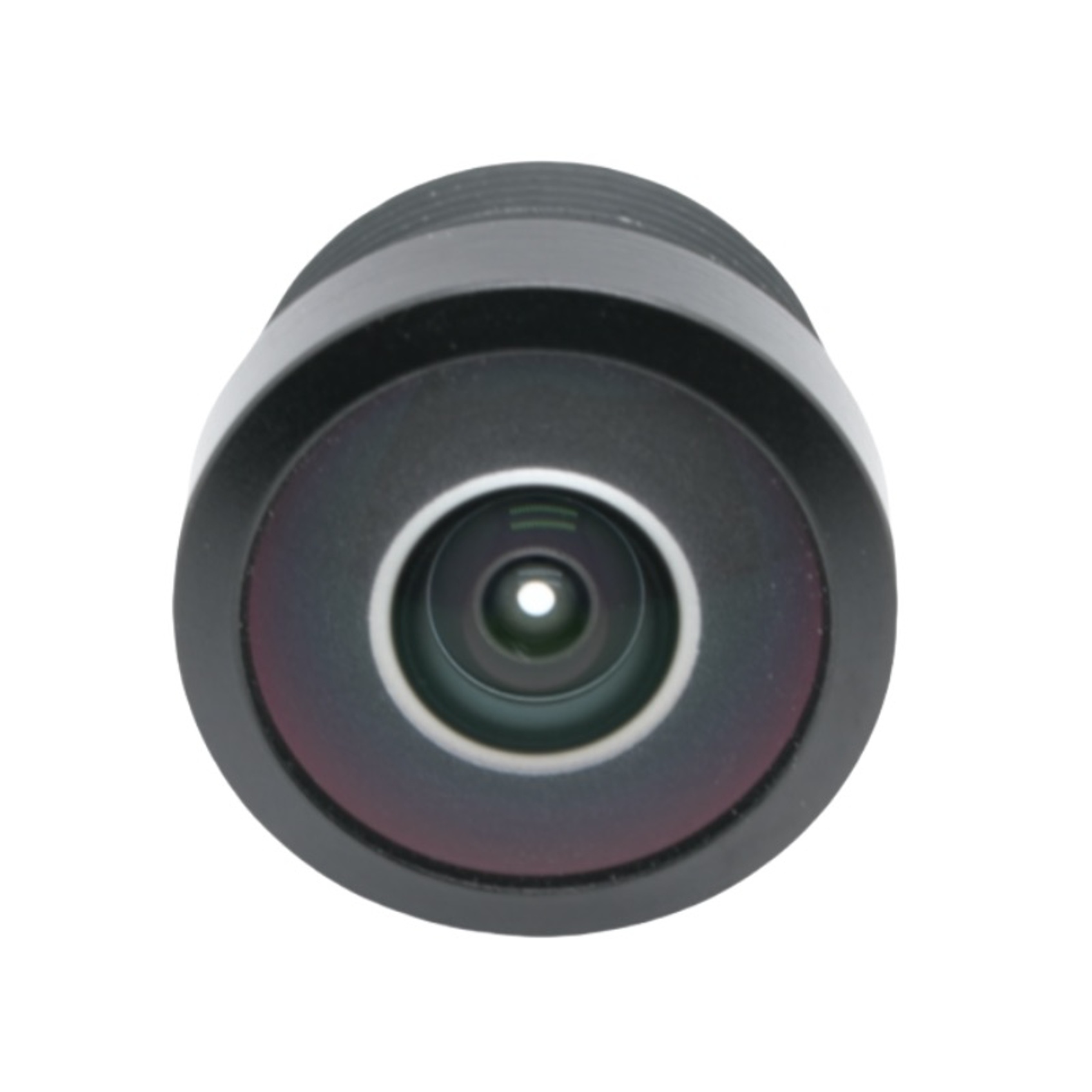

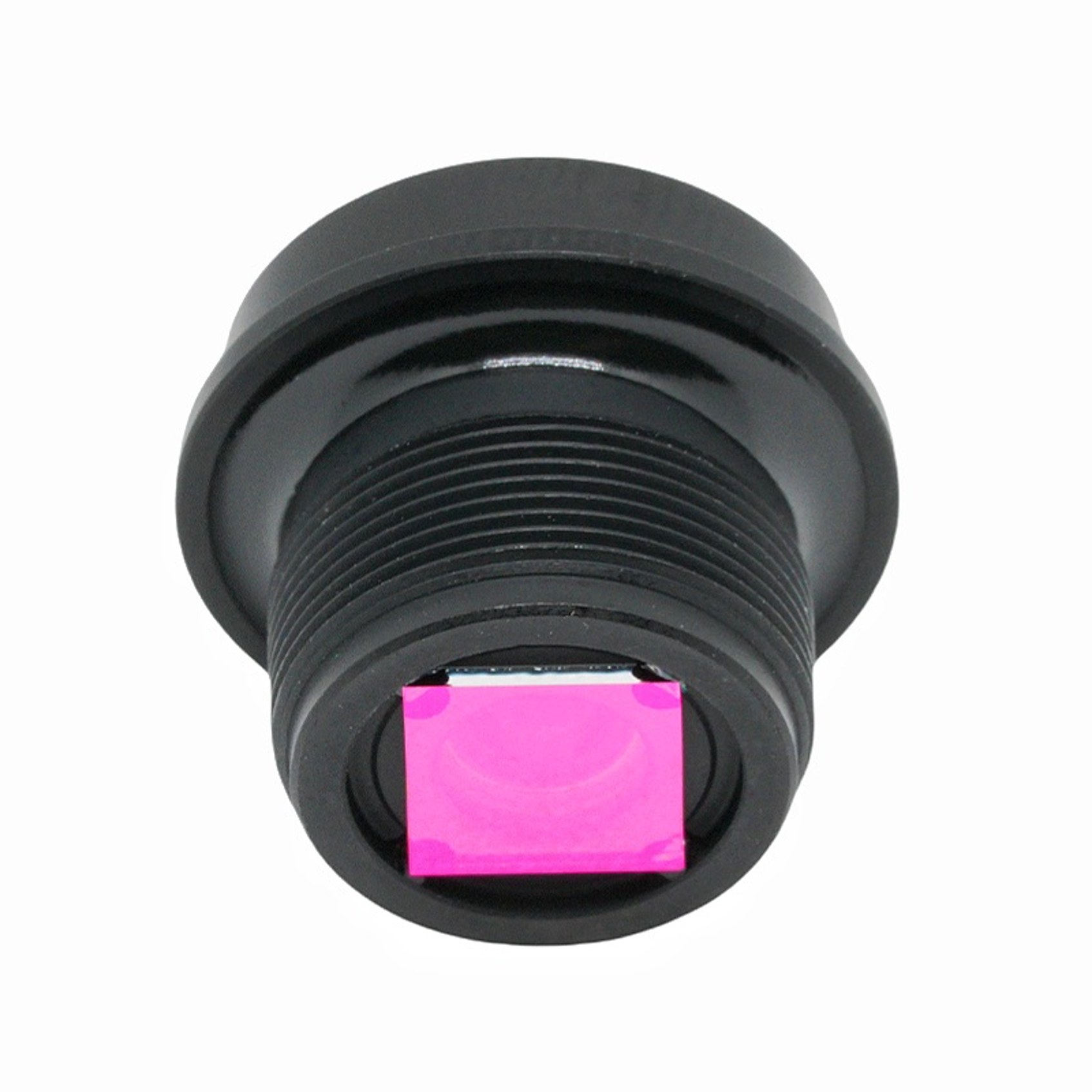

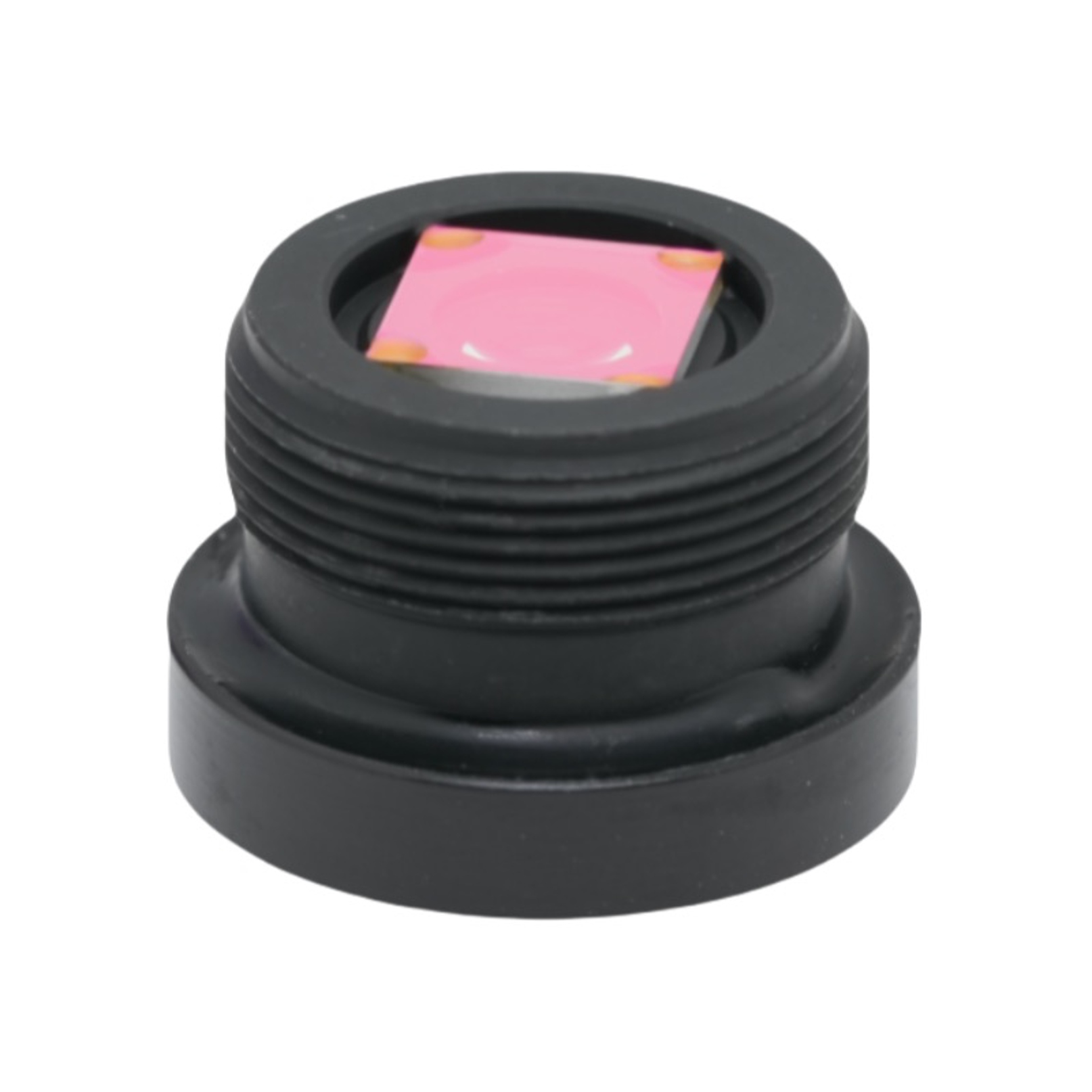

1.5mm 어안 렌즈

BOSHI Optical Technology에서 제조한 이 컴팩트 어안 렌즈는 1.5mm 초점 거리와 F2.2 조리개를 특징으로 하며 1/4인치 AR0144 센서와 완벽하게 일치합니다. 제한된 설치 공간 내에서 광범위한 장면 범위를 캡처하기 위해 200도 시야각을 제공합니다. 잘 최적화된 광학 구조는 일관된 센서 성능을 위해 안정적인 상대 조명과 제어된 주광선 각도를 보장합니다. 이 보드 카메라 렌즈는 M12 마운트를 채택하여 소형 카메라 모듈에 쉽게 조립할 수 있습니다. 다양한 산업 및 감시 프로젝트에 사용되며 대량 생산 및 프로토타입 테스트를 위한 안정적인 이미징 출력을 제공합니다. BOSHI Optical Technology의 모든 장치는 엄격한 광학 검사를 거쳐 대량 고객 요구 사항을 충족합니다.

문의 보내기

제품 설명

제품 개요

보시 광학 기술에서 제조한 이 컴팩트 어안 렌즈는 1.5mm 초점 거리와 F2.2 조리개를 특징으로 하며 1/4인치 AR0144 센서와 완벽하게 일치합니다. 제한된 설치 공간 내에서 광범위한 장면 범위를 캡처하기 위해 200도 시야각을 제공합니다. 잘 최적화된 광학 구조는 일관된 센서 성능을 위해 안정적인 상대 조명과 제어된 주광선 각도를 보장합니다. 이 보드 카메라 렌즈는 M12 마운트를 채택하여 소형 카메라 모듈에 쉽게 조립할 수 있습니다. 다양한 산업 및 감시 프로젝트에 사용되며 대량 생산 및 프로토타입 테스트를 위한 안정적인 이미징 출력을 제공합니다. BOSHI Optical Technology의 모든 장치는 엄격한 광학 검사를 거쳐 대량 고객 요구 사항을 충족합니다.

제품상세설명

1. 세부 매개변수

- 이 초광각 렌즈는 5% 허용 오차 내에서 1.5mm 초점 거리를 제공하며, 이미징 밝기와 피사계 심도의 균형을 맞추기 위해 5% 허용 오차의 F2.2 조리개와 쌍을 이룹니다. 총 트랙 길이는 13.03mm에 약간의 공차 범위를 더한 길이이며, 적절한 센서 장착을 위해 후면 초점 길이는 3.08mm입니다.

- 1/4인치 AR0144 센서용으로 설계된어안 렌즈대각선 200도 시야각, 167도 수평 시야각, 118.4도 수직 시야각을 제공합니다. 왜곡 값은 큰 각도 어안 효과의 경우 일반적으로 마이너스 85.0%에 도달합니다. 상대 조도는 65.0%를 달성하고 CRA는 18.0도 미만으로 유지되어 대상 센서의 비네팅 위험을 방지합니다. 표준 M12 마운트는 일반 보드 카메라 하드웨어에 대한 직접 설치를 지원합니다.

아니요.	목	콘텐츠
1	TTL	13.03±0.3
2	EFL	1.5±5%
3	F/NO	2.2±5%
4	BFL	3.08
5	건설	6G+IR
6	최대 이미지 원	Φ4.4mm
7	센서용	1/4" AR0144
8	시야 - 대각선	200°
9	시야 - 수평	167°
10	시야 - 수직	118.4°
11	왜곡	-85.0%
12	상대조도	65.0%
13	CRA	< 18.0°
14	산	M12*P0.5

2. 상세한 성능 우위 분석

- 1.5mm 초점 거리와 F2.2 조리개가 협력하여 우수한 광흡수를 실현하여 추가 보조 광원 없이 중간 저조도 환경에서 선명한 이미징을 지원합니다. 18.0도 이하로 제어된 CRA는 1/4인치 AR0144 센서의 수신 기능과 일치하며 이미지 모서리가 어두워지는 현상을 줄여줍니다.

- 65.0% 상대조도는 프레임 전반에 걸쳐 균일한 밝기를 유지하여 이 보드 카메라 렌즈의 전반적인 화질을 향상시킵니다. 200도 시야각으로 사각지대가 제거되므로 단일 카메라 유닛으로 훨씬 더 넓은 모니터링 영역을 감시할 수 있습니다. 컴팩트한 전체 트랙 길이는 공간이 제한된 장비를 위한 소형 모듈 설계를 지원합니다. 표준 M12 마운트를 사용하면 빠른 교체가 가능하고 메인스트림 카메라 하우징 부품과 호환됩니다. 엄격한 공차 관리보시 광학 기술대량 생산된 렌즈 배치 간에 일관된 광학 성능을 보장합니다.
