카메라 렌즈 사양 이해: 엔지니어를 위한 완벽한 가이드
소개: 렌즈 사양서는 단순한 숫자표가 아닙니다.
엔지니어가 카메라 렌즈를 선택할 때 첫 번째 단계는 일반적으로 간단합니다.
사양 시트를 엽니다.
그런 다음 어려운 부분이 온다.
일반적인 렌즈 데이터시트에는 다음이 포함될 수 있습니다.
- EFL
- F-번호
- FOV
- 기동특무부대
- 왜곡
- CRA
- TTL
- 센서 형식
- 상대조도
숙련된 광학 엔지니어에게는 이 숫자가 의미를 전달합니다.
초보자에게는 외국어처럼 보일 수 있습니다.
문제는 "최고의" 사양을 갖춘 렌즈를 찾는 것이 아닙니다.
문제는 다음을 이해하는 것입니다.
귀하의 응용 분야에 실제로 중요한 광학 매개변수는 무엇입니까?
감시 카메라, 자율 로봇, 드론, 의료 기기, 산업용 비전 시스템은 모두 렌즈를 사용하지만 완전히 다른 광학 특성이 필요합니다.
이 가이드에서는 엔지니어가 선택하기 전에 이해해야 할 필수 카메라 렌즈 사양에 대해 설명합니다.
1. 초점 거리(EFL): 렌즈 원근법의 기초
초점 거리란 무엇입니까?
EFL(유효 초점 거리)은 카메라 렌즈의 가장 중요한 사양 중 하나입니다.
이는 다음을 결정합니다.
- 확대
- 시야각
- 객체 간의 관점 관계
간단히:
짧은 초점 거리 = 더 넓은 시야
긴 초점 거리 = 더 좁은 시야
일반적인 예

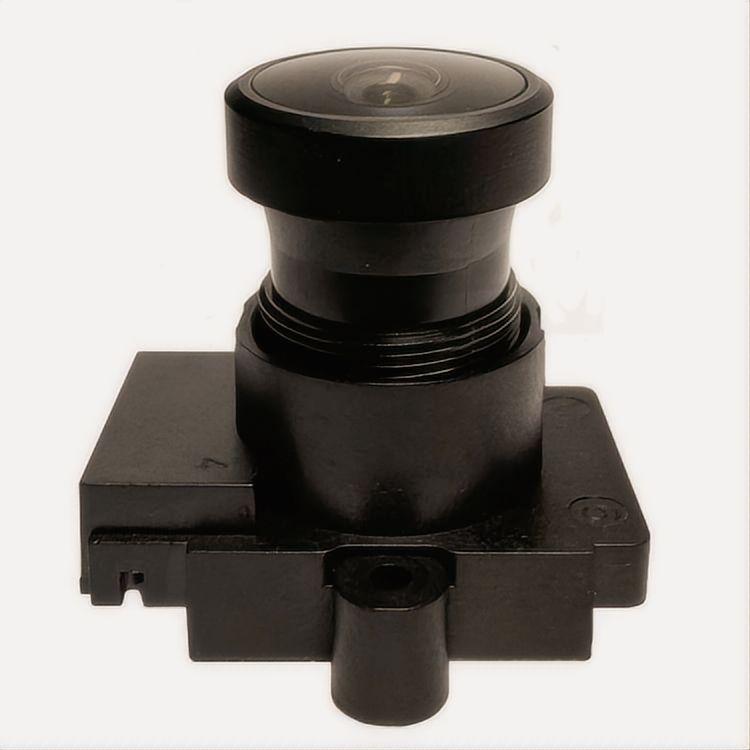

광각 렌즈
일반적인 초점 거리:
- 1.8mm
- 2.8mm
- 3.6mm
신청:
- 보안 카메라
- 스마트 홈 기기
- 로봇공학
- 주차 모니터링
장점:
- 넓은 적용 범위
- 더 나은 환경 인식
제한사항:
- 더 높은 왜곡
- 거리에 따른 물체 크기 감소

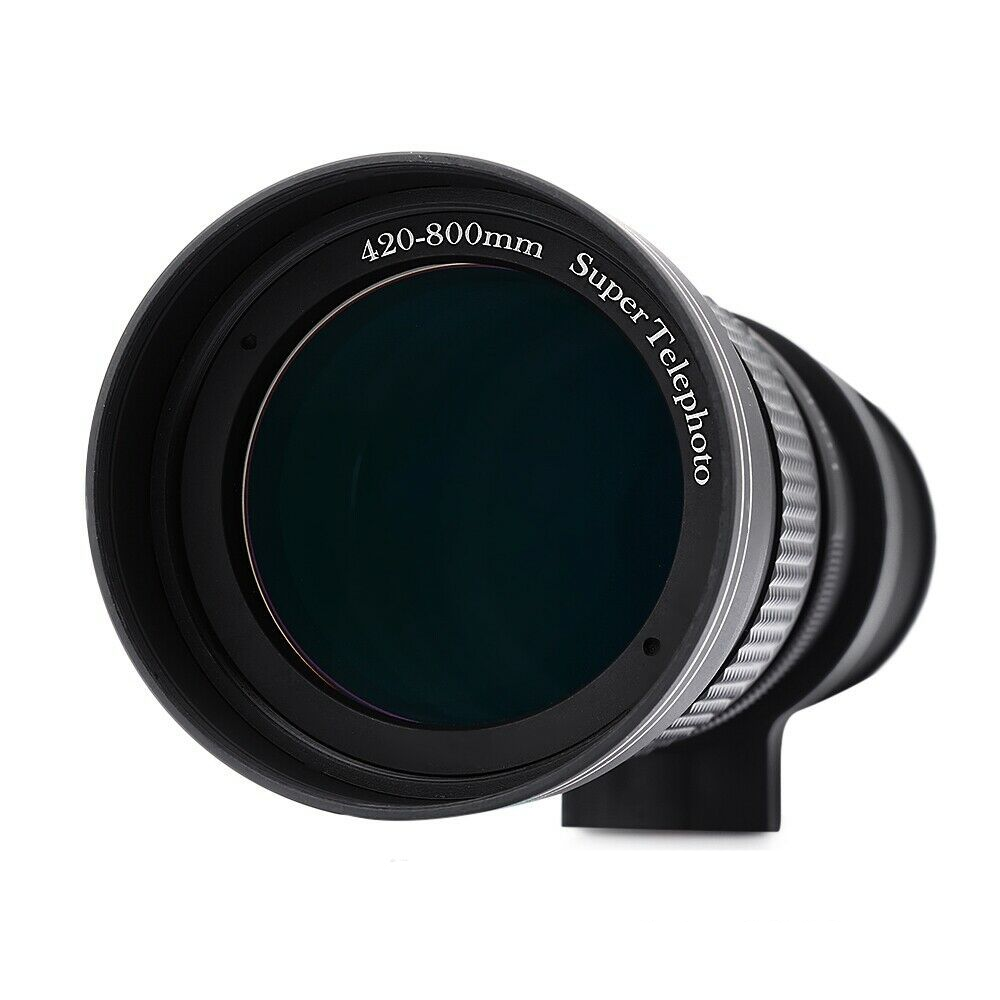

망원 렌즈
일반적인 초점 거리:
- 12mm
- 25mm
- 50mm+
신청:
- 교통 모니터링
- 장거리 검사
- 산업 측정
장점:
- 멀리 있는 세부 사항까지 캡처
제한사항:
- 좁은 시야
2. FOV(시야): 카메라는 얼마나 볼 수 있나요?
시야각은 렌즈가 포착한 가시 영역을 나타냅니다.
일반적으로 다음과 같이 표현됩니다.
- 수평 FOV
- 수직 FOV
- 대각선 FOV
FOV가 중요한 이유
잘못된 FOV를 선택하면 비용이 많이 드는 문제가 발생합니다.
너무 좁음:
- 사각지대가 더 많아짐
- 더 많은 카메라가 필요합니다
- 설치 비용이 높음
너무 넓음:
- 과도한 왜곡
- 인식 정확도 감소
전문적인 렌즈 선택 과정에서는 항상 다음 사항을 고려합니다.
- 목표 거리
- 감지 영역
- 객체 크기
- 인정 요건
3. 조리개(F-번호): 빛을 포착하는 렌즈의 능력
조리개는 가장 오해받는 사양 중 하나입니다.
F-번호는 다음 사이의 비율을 나타냅니다.
- 렌즈 초점 거리
- 입사동공 직경
F-번호가 작을수록:
→ 조리개가 클수록
→ 렌즈에 빛이 많이 들어올수록
일반적인 조리개 값
| 구멍 | 일반적인 응용 |
|---|---|
| F2.8 | 표준 일광 이미징 |
| F2.0 | 일반 감시 |
| F1.6 | 저조도 애플리케이션 |
| F1.4 | 고성능 이미징 |
| F1.0 | 극저조도 시스템 |
조리개가 중요한 이유
저조도 환경에서는 다음과 같은 문제가 발생합니다.
- 센서 소음 증가
- 노출 시간이 길어짐
- 모션 블러
더 큰 조리개는 전자 증폭 전에 더 많은 광학 정보를 제공함으로써 도움이 됩니다.
이것이 바로 고성능 응용 분야에서 대구경 렌즈에 점점 더 초점을 맞추는 이유입니다.
4. 센서 호환성: 렌즈와 센서는 함께 작동해야 합니다.
엔지니어들이 흔히 저지르는 실수는 초점 거리만을 기준으로 렌즈를 선택하는 것입니다.
렌즈는 센서 형식과도 일치해야 합니다.
일반적인 센서 크기는 다음과 같습니다.
- 1/4"
- 1/3"
- 1/2.7"
- 1/2"
- 1/1.8"
- 1/1.2"
일치하지 않으면 어떻게 되나요?
렌즈 이미지 서클이 너무 작음
결과:
- 어두운 구석
- 비네팅
- 손실된 픽셀
더 큰 센서에 사용되는 더 작은 센서용으로 설계된 렌즈
결과:
- 이미지 품질 저하
- 엣지 성능이 좋지 않음
전문적인 광학 매칭에는 다음 사항을 고려해야 합니다.
- 센서 대각선
- 픽셀 크기
- 최고 광선 각도
- 이미지 서클
5. 왜곡: 넓은 것과 사용 가능한 것의 차이
왜곡은 이미지에서 직선이 얼마나 휘어지는지를 나타냅니다.
가장 일반적인 유형:
배럴 왜곡
일반적인 경우:
- 광각 렌즈
- 어안 렌즈
왜곡이 항상 나쁜 것은 아닙니다.
예를 들어:
FPV 드론 렌즈는 몰입감 넘치는 시야를 만들기 위해 의도적으로 강한 광각 왜곡을 사용하는 경우가 많습니다.
하지만:
다음과 같은 애플리케이션:
- 측정 시스템
- 번호판 인식
- 머신 비전
더 나은 왜곡 제어가 필요합니다.
핵심은 왜곡을 완전히 제거하는 것이 아닙니다.
핵심은 애플리케이션 요구에 따라 왜곡을 제어하는 것입니다.
6. MTF: 실제 광학 성능 측정
MTF(Modulation Transfer Function)는 가장 중요한 광학 평가 방법 중 하나입니다.
이는 렌즈가 물체의 대비를 이미지로 얼마나 잘 전달하는지를 나타냅니다.
간단히:
MTF가 높을수록 세부적인 재현 능력이 향상됩니다.
MTF가 중요한 이유
두 개의 렌즈에는 다음이 있을 수 있습니다.
- 동일한 초점 거리
- 동일한 조리개
- 동일한 해상도 등급
하지만 완전히 다른 이미지 품질.
왜?
광학 성능은 다음에 따라 달라집니다.
- 유리 품질
- 렌즈 구조
- 코팅 기술
- 제조 정밀도
MTF는 실제 광학 능력을 드러냅니다.
7. CRA(Chief Ray Angle): 최신 센서에 매우 중요
CRA는 센서에 도달하는 들어오는 광선의 각도를 나타냅니다.
최신 CMOS 센서는 CRA에 매우 민감합니다.
잘못된 CRA 일치로 인해 다음이 발생할 수 있습니다.
- 색상 음영
- 밝기 감소
- 이미지 저하
이 매개변수는 다음과 같은 경우에 특히 중요합니다.
- 자동차용 카메라
- 머신 비전
- 고해상도 센서
8. TTL 및 기계 설계 매개변수
광학 성능만이 유일한 고려사항은 아닙니다.
엔지니어는 기계적 호환성도 고려해야 합니다.
중요한 매개변수는 다음과 같습니다:
TTL(총 트랙 길이)
첫 번째 렌즈 표면에서 이미지 평면까지의 광학적 거리입니다.
중요 사항:
- 카메라 모듈 설계
- 공간이 제한된 애플리케이션
마운트 유형
일반적인 인터페이스:

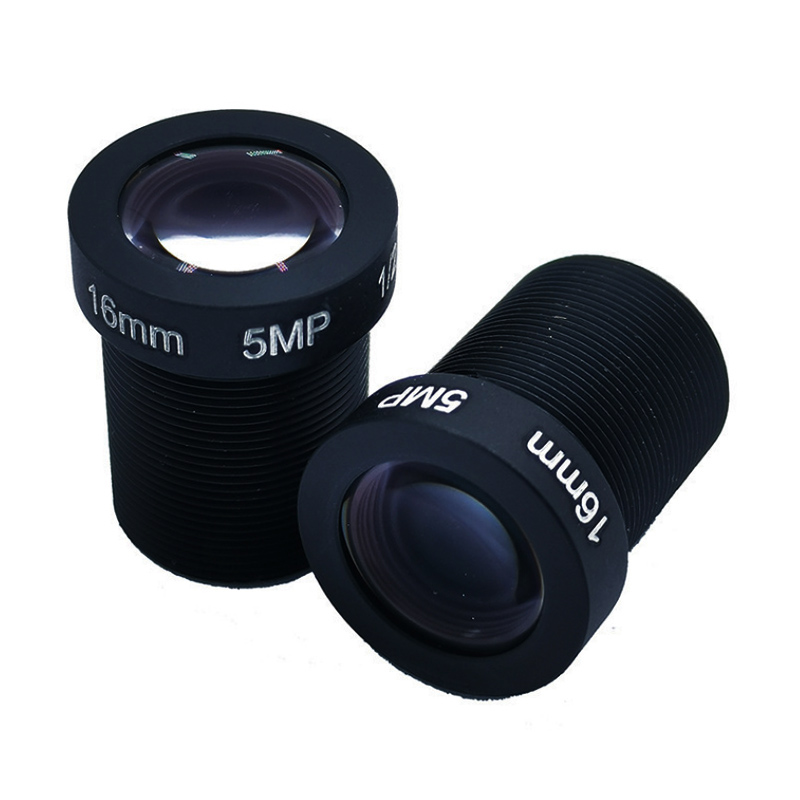

- M12 마운트
- CS 마운트
- C 마운트
- F 마운트
- 맞춤형 마운트
마운트는 기계적 통합을 결정합니다.
9. 상대 조도: 프레임 전체의 이미지 품질
상대 조도는 중앙에서 가장자리까지의 밝기 일관성을 나타냅니다.
열악한 상대 조명 원인:
- 어두운 구석
- 고르지 못한 이미지 밝기
이는 특히 다음과 같은 경우에 중요합니다.
- 광각 렌즈
- 감시 카메라
- AI 비전 시스템
좋은 렌즈는 이미지 전반에 걸쳐 일관된 조명을 유지해야 합니다.
10. 가장 흔한 실수: 솔루션 대신 사양 선택
엔지니어들이 저지르는 가장 큰 실수 중 하나는 숫자로만 렌즈를 비교하는 것입니다.
예를 들어:
“A렌즈는 해상도가 높으니 더 좋을 것 같아요.”
반드시 그런 것은 아닙니다.
성공적인 렌즈 선택은 전체 시스템을 고려합니다.
- 감지기
- 조명환경
- 작동 거리
- AI 요구사항
- 이미지 처리 능력
최고의 렌즈는 사양이 가장 높은 렌즈가 아닙니다.
해당 용도에 최적화된 제품입니다.
엔지니어가 카메라 렌즈를 평가하는 방법
렌즈를 선택하기 전에 다음 사항을 물어보십시오.
신청 질문
- 어떤 물체를 감지해야 합니까?
- 작동 거리는 얼마나 됩니까?
- 어떤 조명 조건이 존재합니까?
- 색상 정보가 중요한가요?
- AI 분석도 포함되나요?
광학 질문
- FOV가 충분합니까?
- 조리개가 충분히 큰가요?
- 센서가 일치합니까?
- 왜곡이 허용됩니까?
- 엣지 성능이 중요한가요?
시스템 질문
- 크기가 제한되어 있나요?
- 온도 안정성이 필요합니까?
- 장기적인 신뢰성이 중요합니까?
결론: 렌즈 사양을 이해하면 더 나은 이미징 시스템이 만들어집니다.
카메라 렌즈 사양은 단순한 기술 수치가 아닙니다.
이는 시스템 성능에 직접적인 영향을 미치는 광학적 결정을 나타냅니다.
잘 선택한 렌즈는 다음을 향상시킬 수 있습니다.
- 이미지 품질
- AI 정확도
- 시스템 신뢰성
- 제품경쟁력
잘못 선택한 렌즈는 가장 발전된 카메라와 알고리즘조차 제한할 수 있습니다.
현대 이미징 시스템에서 엔지니어는 단순히 유리 조각을 선택하지 않습니다.
그들은 시각 지능의 기초를 선택하고 있습니다.
최종 통찰력
센서는 픽셀을 캡처합니다.
알고리즘은 정보를 처리합니다.
그러나 렌즈는 애초에 어떤 정보가 존재하는지 결정합니다.
더 나은 광학적 이해는 더 나은 엔지니어링 결정으로 이어집니다.
