MTF 테스트 설명: 엔지니어가 렌즈 성능을 평가하는 방법

카메라 렌즈를 선택할 때 많은 구매자는 초점 거리, 조리개, 센서 크기, 메가픽셀 지원과 같은 사양을 살펴봅니다.

그러나 한 가지 질문이 종종 간과됩니다.

엔지니어는 렌즈가 실제로 좋은지 어떻게 알 수 있나요?

대답은 광학 테스트입니다.

모든 렌즈 평가 방법 중에서 MTF 테스트는 광학 엔지니어가 실제 렌즈 성능을 측정하는 데 사용하는 가장 중요한 도구 중 하나입니다.

MTF는 간단하지만 중요한 질문에 답하는 데 도움이 됩니다.

렌즈가 이미지 센서에 실제로 얼마나 많은 디테일과 대비를 전달할 수 있습니까?

이것이 전문 카메라 제조업체, 광학 엔지니어, 렌즈 공급업체가 MTF 데이터에 세심한 주의를 기울이는 이유입니다.

렌즈는 사양서에 기재된 내용으로 판단되지 않기 때문입니다.

이는 생성되는 이미지의 품질로 판단됩니다.

MTF란 무엇입니까?

MTF는 변조 전달 함수를 나타냅니다.

이름은 복잡해 보이지만 개념은 비교적 간단합니다.

렌즈는 이미지를 완벽하게 포착하지 못합니다. 이미징 프로세스 중에 일부 세부 사항과 대비가 필연적으로 손실됩니다.

MTF는 렌즈가 실제 세계의 대비를 카메라 센서에 얼마나 효과적으로 전달하는지 측정합니다.

간단히 말하면:

MTF가 높을수록 렌즈가 더 나은 대비로 더 미세한 디테일을 재현할 수 있다는 의미입니다.

예를 들어:

작은 창문이 많은 건물을 촬영한다고 상상해 보세요.

광학 성능이 좋지 않은 렌즈는 건물의 전체적인 모양을 포착할 수 있지만 개별 창문의 세부 사항을 잃을 수 있습니다.

강력한 MTF 성능을 갖춘 렌즈는 이러한 미세 구조를 더욱 선명하게 보존할 수 있습니다.

세부 사항을 재현하는 이러한 능력을 엔지니어는 광학 해상도라고 부릅니다.

메가픽셀로는 충분하지 않은 이유

카메라 업계에서 흔히 저지르는 오해는 다음과 같습니다.

"메가픽셀이 많을수록 항상 이미지 품질이 좋아집니다."

그러나 센서는 이미징 시스템의 한 부분일 뿐입니다.

8MP 센서는 8MP 품질의 이미지를 자동으로 생성하지 않습니다.

렌즈는 센서가 해당 픽셀을 효과적으로 사용할 수 있도록 충분한 세부 사항을 확인할 수 있어야 합니다.

렌즈 성능이 충분하지 않은 경우 센서는 단순히 부드러운 이미지의 더 큰 버전을 캡처할 수 있습니다.

그래서 엔지니어들은 종종 이렇게 말합니다.

센서는 정보를 기록하지만 센서에 도달하는 정보의 양은 렌즈가 결정합니다.

MTF 테스트는 렌즈가 카메라 시스템의 해상도 기능을 실제로 지원할 수 있는지 여부를 평가하는 데 도움이 됩니다.

엔지니어가 MTF 테스트를 수행하는 방법

MTF 테스트 중에 엔지니어는 일반적으로 통제된 테스트 환경을 사용합니다.

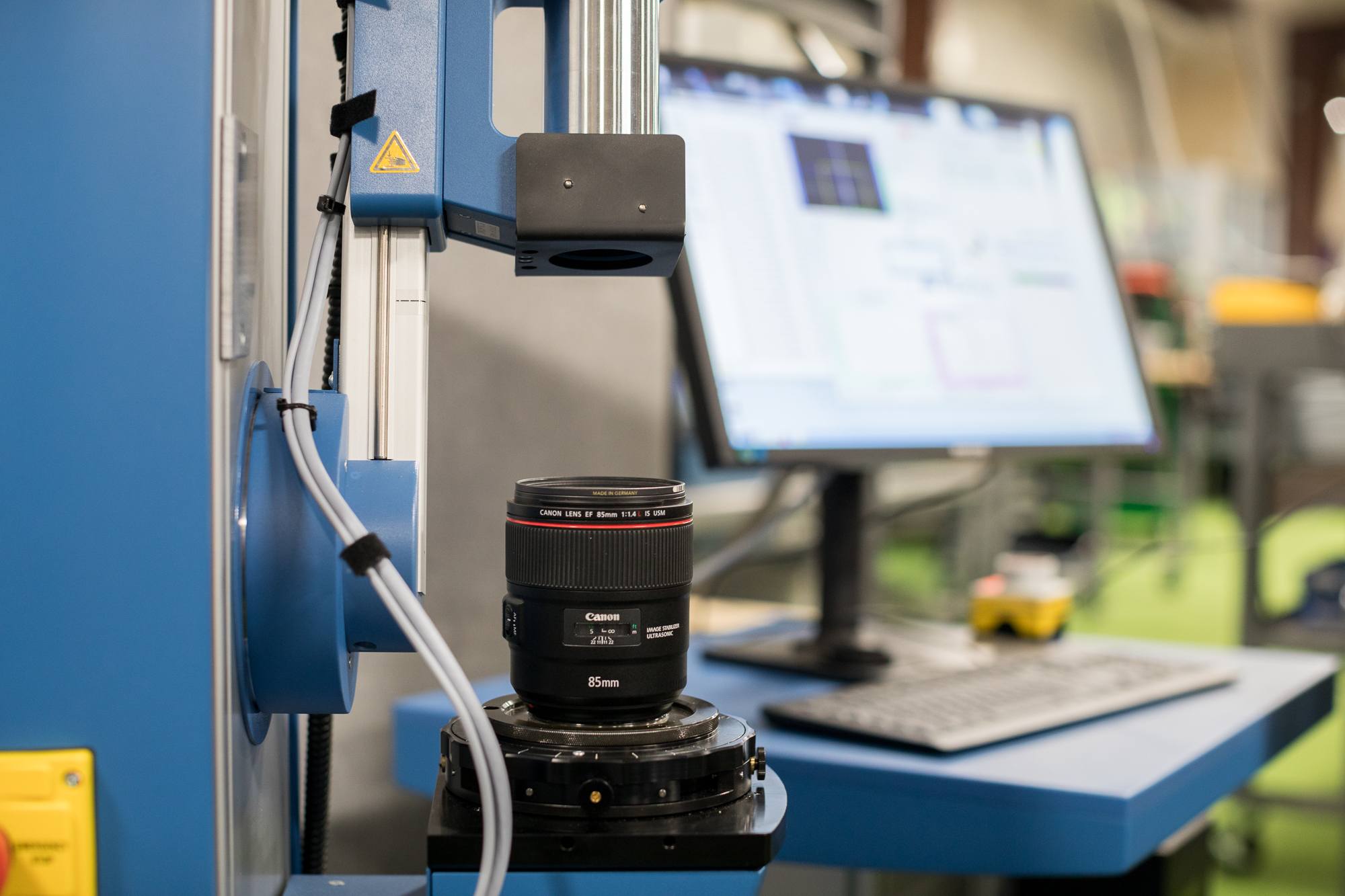

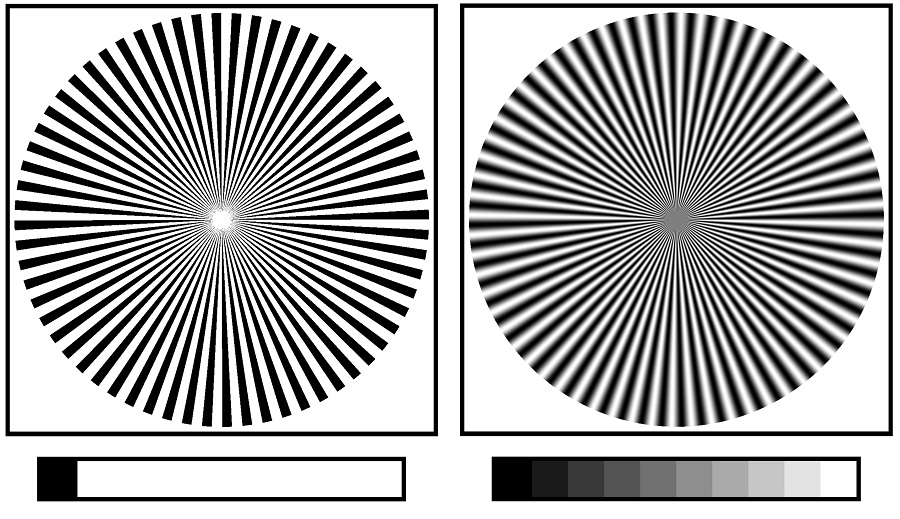

렌즈는 특정 카메라 센서나 광학 측정 시스템을 장착하고 특별히 설계된 패턴을 사용하여 테스트됩니다.

시스템은 렌즈가 다양한 수준의 디테일을 얼마나 잘 재현하는지 분석합니다.

여러 가지 요소가 평가됩니다.

1. 분해능

렌즈는 미세한 구조를 얼마나 잘 재현할 수 있는지 테스트합니다.

이는 특히 다음과 같은 경우에 중요합니다.

보안 카메라

산업 검사 시스템

머신 비전

의료 영상

AI 카메라

렌즈는 기본 수준에서는 선명해 보이지만 작은 물체나 멀리 있는 세부 사항을 캡처할 때는 실패할 수 있습니다.

2. 명암비 성능

해상도는 선을 보는 것만이 아닙니다.

좋은 렌즈는 대비도 유지해야 합니다.

예를 들어, 두 물체는 실제로는 명확한 경계를 가질 수 있지만 품질이 좋지 않은 렌즈를 사용하면 대비 차이가 줄어들기 때문에 두 물체가 병합된 것처럼 보일 수 있습니다.

MTF는 렌즈가 다양한 세부 수준에서 대비를 얼마나 잘 유지하는지 평가합니다.

3. 중앙 및 가장자리 성능

렌즈를 평가할 때 흔히 저지르는 실수는 중앙 부분만 확인하는 것입니다.

그러나 실제 애플리케이션에는 전체 이미지에 대한 성능이 필요합니다.

광각 보안 카메라나 드론 카메라의 경우 엣지 성능이 특히 중요합니다.

렌즈는 중앙의 선명도는 뛰어나지만 모서리 근처에서는 선명도가 감소할 수 있습니다.

MTF 테스트를 통해 엔지니어는 다음을 평가할 수 있습니다.

 센터 해상도

미드 필드 성능

가장자리 선명도

잘 설계된 렌즈는 이미지 전반에 걸쳐 균형 잡힌 성능을 유지해야 합니다.

MTF 곡선 이해

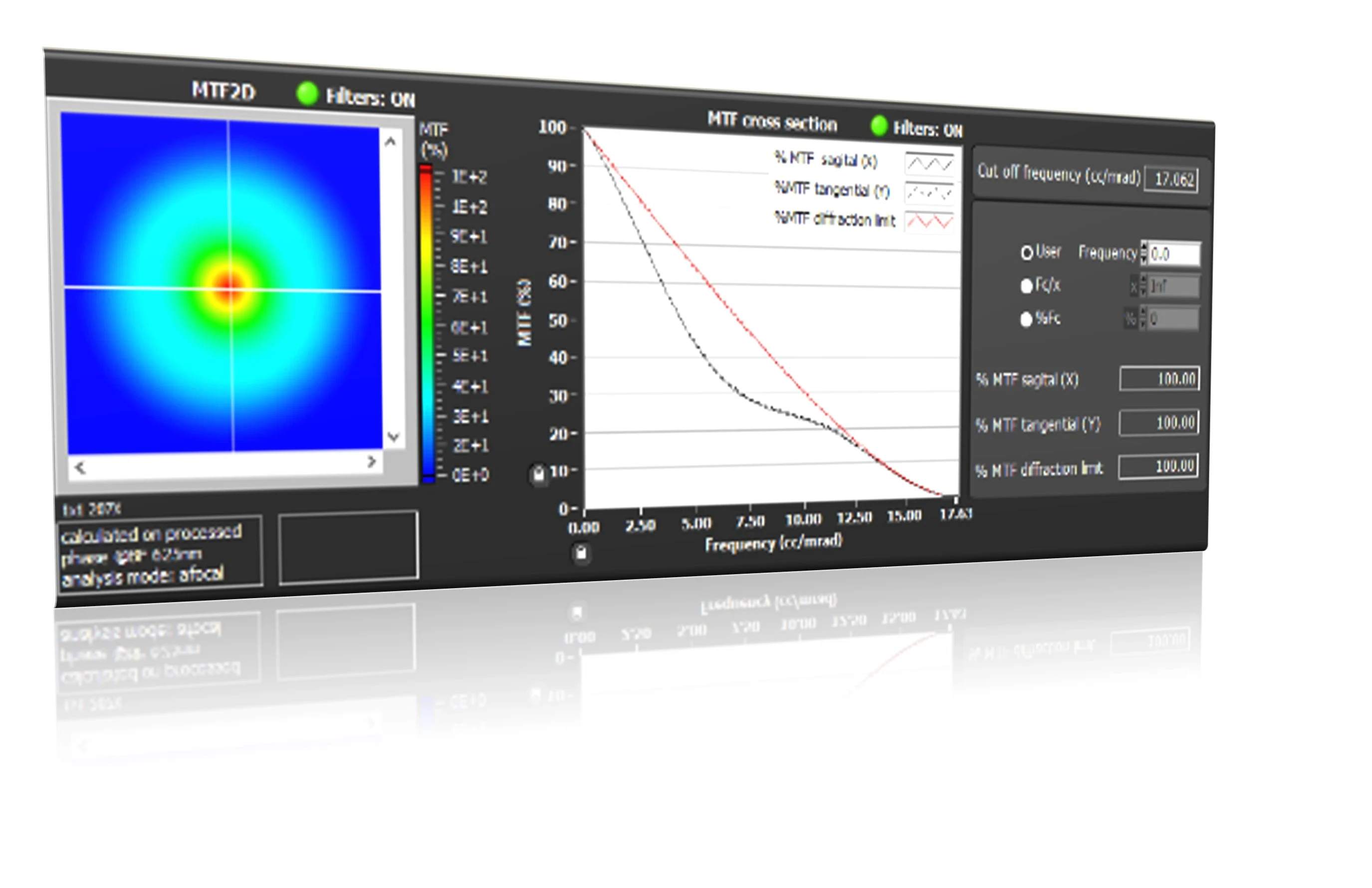

MTF 결과는 일반적으로 그래프로 표시됩니다.

MTF 차트는 기술적으로 보일 수 있지만 기본 아이디어는 간단합니다.

가로축은 일반적으로 공간 주파수를 나타냅니다.

이는 세부 사항이 얼마나 정밀한지를 의미합니다.

세로축은 대비 투과를 나타냅니다.

값이 높을수록 렌즈가 더 많은 대비를 유지한다는 의미입니다.

일반적으로:

낮은 주파수에서 높은 MTF는 우수한 대비 재현을 의미합니다.

고주파에서의 높은 MTF는 더 나은 미세 디테일 해상도를 의미합니다.

강력한 성능을 갖춘 렌즈는 디테일이 미세해질수록 더 높은 MTF 값을 유지합니다.

다양한 애플리케이션에서 MTF가 중요한 이유

카메라 응용 분야마다 광학 요구 사항이 다릅니다.

보안 감시

보안 카메라는 다음과 같은 까다로운 조건에서 작동하는 경우가 많습니다.

낮은 조명

장거리

넓은 장면

물체 이동

MTF 성능이 좋은 렌즈는 다음을 유지하는 데 도움이 됩니다.

얼굴 세부 사항

차량정보

객체 인식 정확도

특히 AI 기반 감시 시스템에서는 이미지 품질이 탐지 성능에 직접적인 영향을 미칩니다.

산업비전

머신 비전 시스템은 종종 작은 차이를 검사합니다.

예는 다음과 같습니다:

제품 결함

제조 오류

구성 요소 위치 지정

세부 사항이 약간 손실되면 검사 정확도에 영향을 미칠 수 있습니다.

높은 MTF 렌즈는 더욱 선명하고 안정적인 이미지 데이터를 제공합니다.

로봇공학과 AI 비전

로봇은 카메라를 사용하여 환경을 이해합니다.

그들은 다음을 인식해야 합니다:

객체

장애물

사람

움직임

열악한 광학 해상도는 AI 알고리즘에 불확실성을 야기합니다.

더 나은 렌즈 성능은 더 깨끗한 시각적 입력을 제공합니다.

의료 영상

의료 기기에는 소형이지만 고성능 광학 시스템이 필요한 경우가 많습니다.

이러한 응용 분야에서 이미지 선명도는 진단 및 분석에 직접적인 영향을 미칠 수 있습니다.

MTF는 엔지니어가 광학 시스템이 엄격한 이미징 요구 사항을 충족하는지 확인하는 데 도움이 됩니다.

MTF는 유일한 렌즈 평가 기준이 아닙니다

MTF는 매우 중요하지만 엔지니어는 하나의 매개변수만 사용하여 렌즈를 평가하지 않습니다.

완전한 광학 평가에는 다음이 포함될 수도 있습니다.

왜곡

색수차

상대 조명

 고스팅

플레어

초점 안정성

온도 성능

기계적 공차

MTF는 우수하지만 신뢰성이 낮은 렌즈는 실제 제품에 적합하지 않을 수 있습니다.

광학 공학은 항상 균형에 관한 것입니다.

최고의 렌즈는 단순히 숫자가 가장 높은 렌즈가 아닙니다.

의도한 응용 프로그램에서 안정적으로 수행되는 것입니다.

전문 렌즈 제조업체가 MTF 데이터를 사용하는 방법

광학 제조업체에게 MTF 테스트는 단순한 개발 도구가 아닙니다.

이는 또한 중요한 품질 관리 방법이기도 합니다.

렌즈 개발 과정에서 엔지니어는 MTF 결과를 사용하여 다음을 수행합니다.

 광학 설계 최적화

렌즈 구조 조정

다양한 재료 비교

 조립 정확도 향상

대량 생산 과정에서 MTF 테스트는 다양한 배치 간의 일관성을 보장하는 데 도움이 됩니다.

하나의 우수한 프로토타입을 제작하는 것이 수천 개의 동일한 렌즈를 제작하는 것보다 훨씬 쉽기 때문에 이는 특히 중요합니다.

신뢰할 수 있는 렌즈 제조업체는 광학 설계와 제조 공정을 모두 제어해야 합니다.

Boshi Optics: 실제 광학 성능에 집중하다

Boshi Optics에서는 고객이 사양만으로 렌즈를 구매하지 않는다는 것을 알고 있습니다.

그들은 안정적인 이미징 성능을 구매합니다.

보안 감시, AI 비전, 드론, 자동차 카메라, 의료 영상, 산업 시스템을 포함한 응용 분야의 경우 광학 품질은 최종 제품 경험에 직접적인 영향을 미칩니다.

Boshi Optics는 광학 설계, 정밀 제조 및 성능 평가를 통해 실제 응용 분야에서 안정적인 이미지 품질을 제공하는 렌즈 솔루션을 만드는 데 중점을 두고 있습니다.

최신 카메라 시스템에서는 다음과 같은 이점이 있습니다.

픽셀이 많다고 해서 자동으로 더 많은 정보를 의미하는 것은 아닙니다.

더 나은 광학 장치는 더 나은 이미지를 만듭니다.

그리고 더 나은 이미지는 더 나은 결정을 낳습니다.

결론

MTF 테스트는 엔지니어가 렌즈 성능을 이해하는 데 사용하는 가장 귀중한 도구 중 하나입니다.

메가픽셀 숫자가 표시할 수 없는 것이 무엇인지 보여줍니다.

렌즈가 세부 사항을 얼마나 명확하게 재현하는지

대비를 얼마나 잘 유지하는지

이미지 전반에 걸쳐 선명도가 일정한지 여부

광학 시스템이 실제로 센서를 지원할 수 있는지 여부

카메라 렌즈를 선택할 때는 사양을 넘어서 광학 성능을 이해하는 것이 필수적입니다.

고품질 렌즈는 단순한 유리 조각이 아닙니다.

이는 전체 이미징 시스템이 수행될 수 있도록 하는 기반입니다.
