1/2.7" 센서에 완벽한 M12 렌즈를 선택하는 방법: "Vignetting" 및 "Soft Edge" 함정 피하기

함정 1: "터널 시야" 효과(비네팅)

비네팅을 이해하려면 작은 둥근 구멍에 큰 사각형 말뚝을 끼워 넣는다고 상상해 보세요.

모든 렌즈는 직사각형 카메라 센서에 원형 이미지를 투사합니다. 이것을이미지 서클. 1/2.7인치 센서에는 특정한 물리적 대각선 치수(약 6.6mm)가 있습니다.

• 렌즈 이미지 서클이 센서보다 작은 경우:직사각형 센서의 모서리에는 빛이 들어오지 않습니다. 결과는? 영상에 딱딱한 검정색 모서리가 있습니다.

• 렌즈 이미지 서클의 크기가 정확히 맞거나 약간 더 큰 경우:센서 전체가 빛을 받습니다. 깨끗한 풀프레임 이미지를 얻을 수 있습니다.

수정 사항:M12 렌즈를 구입할 때 초점 거리(예: 4mm)만 볼 수는 없습니다. 당신은 확인해야합니다대상 센서 크기사양. 더 작은 1/3" 또는 1/4" 센서용으로 설계된 렌즈를 1/2.7" 센서에 장착하면 매번 비네팅이 발생합니다. 항상 렌즈 사양에 1/2.7" 형식과의 호환성이 명시적으로 명시되어 있는지 확인하십시오.

함정 2: "중심은 선명하고 가장자리는 흐릿하다"라는 미스터리

좋습니다. 올바른 이미지 서클이 있는 렌즈를 구입하셨습니다. 어두운 구석이 사라졌습니다. 그러나 이제 새로운 문제가 생겼습니다. 프레임 중앙에 있는 번호판은 선명하지만 프레임 가장자리에 있는 나무의 초점이 완전히 맞지 않는 것처럼 보입니다.

이는 두 가지 주요 이유 때문에 발생합니다.

1. 최고 광선 각도(CRA)의 불일치최신 센서의 픽셀을 작고 깊은 양동이로 생각하십시오. 빛이 양동이(센서 중앙)로 수직으로 떨어지면 완벽하게 포착됩니다. 하지만 센서 가장자리에서는 빛이 비스듬히 들어옵니다. 각도가 너무 가파르면 빛이 "버킷"의 벽에 부딪혀 반사되어 가장자리가 흐려지고 색상이 변합니다. 고품질 M12 렌즈는 가장자리 광선을 구부려 센서의 픽셀에 깔끔하게 떨어지도록 설계되었습니다. 예를 들어, 정밀 렌즈는 CRA를 15° 미만으로 유지하여 전체 시야에 걸쳐 균일한 밝기와 선명도를 보장합니다.

2. 렌즈 구조가 불량하고 상면 곡률이 좋지 않음값싼 렌즈는 종종 "필드 곡률"로 인해 어려움을 겪습니다. 렌즈 요소가 곡선이기 때문에 투사되는 초점면은 실제로 센서처럼 평면이 아니라 그릇처럼 곡선입니다. 중앙에 초점이 맞춰지면 가장자리는 초점이 맞지 않습니다. 이를 교정하려면 정확한 모양의 여러 렌즈 요소가 필요합니다.

솔루션: 작업을 위해 제작된 정밀 광학

이미지를 자르거나 흐릿한 모서리를 수용하여 타협할 필요가 없습니다. Shanghai Silk Optical Technology Co., Ltd.에서는 최신 센서와 원활하게 결합되도록 M12 렌즈를 설계합니다.

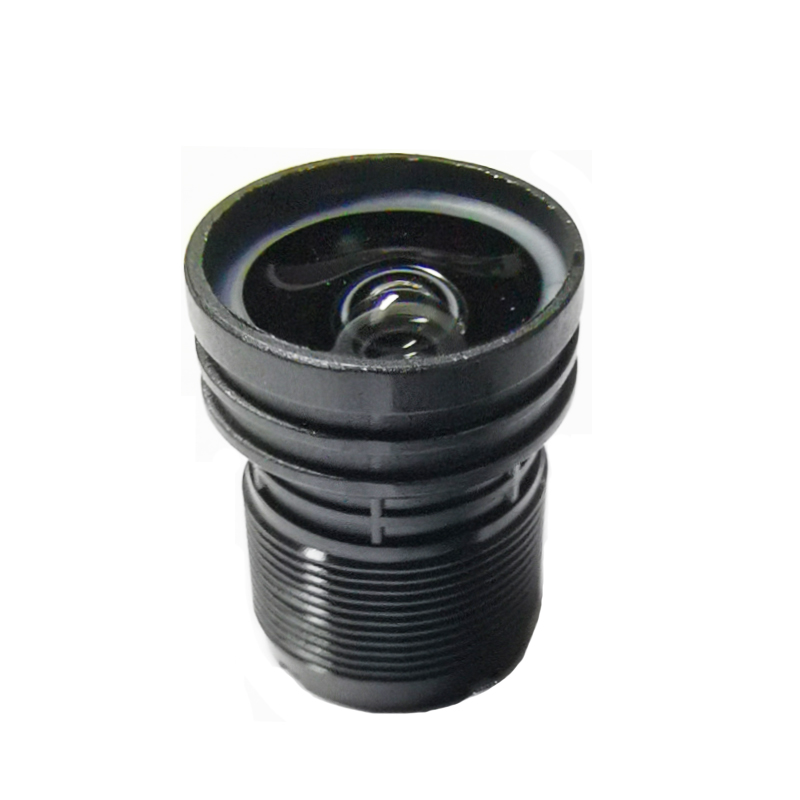

우리의PL100 시리즈 M12 렌즈올바르게 수행하는 예:

• 1/2.7"에 딱 맞습니다:1/2.7인치 센서를 완벽하게 덮는 이미지 서클로 설계되어 어두운 모서리를 완전히 제거합니다.

• 최적화된 CRA(<15°):빛은 완벽한 각도로 센서 가장자리에 닿아 가장자리 전체의 밝기를 보장합니다.

• 7E 전체 유리 구조:7개의 특수 유리 요소를 사용하여 초점면을 평평하게 하고 광학 왜곡을 교정합니다(TV 왜곡을 놀라운 -12%로 유지). 이는 모서리가 정중앙만큼 날카롭고 고해상도(2MP-5MP)를 갖는다는 것을 의미합니다.

바닥선

1/2.7" 센서의 성능은 센서에 닿는 빛만큼만 좋습니다. 일치하지 않는 유리 조각으로 인해 고가의 전자 제품에 병목 현상이 발생하지 마십시오. 이미지 서클을 확인하고 가장자리 간 광학 보정에 주의를 기울이면 고객에게 선명하고 깨끗하며 전문적인 이미지를 보장할 수 있습니다.

(귀하의 카메라 프로젝트에 딱 맞는 M12를 찾고 계십니까?샘플과 세부 사양을 요청하려면 지금 당사 기술팀에 문의하세요.)
