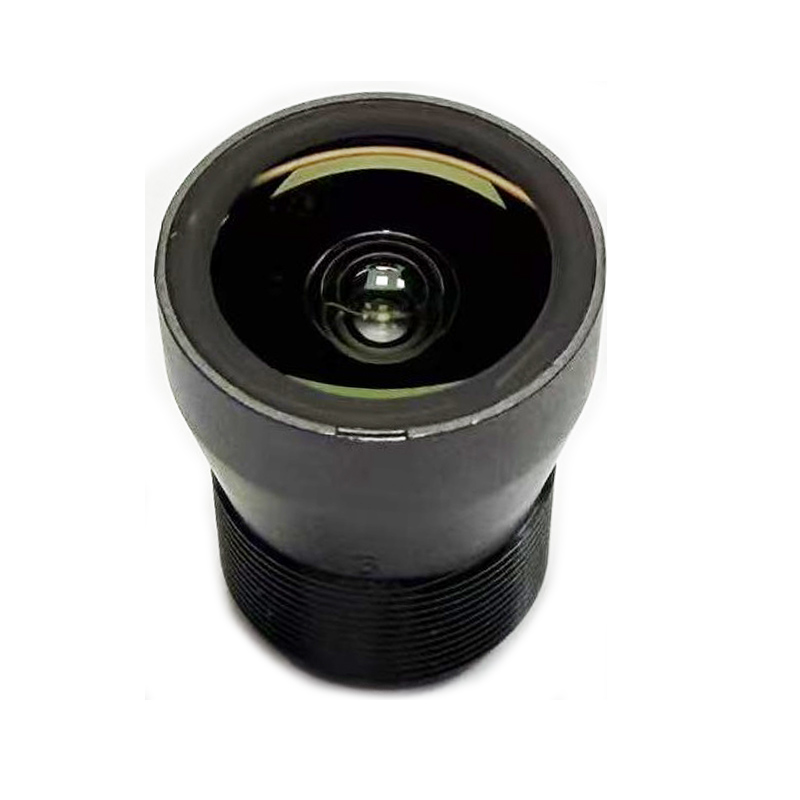

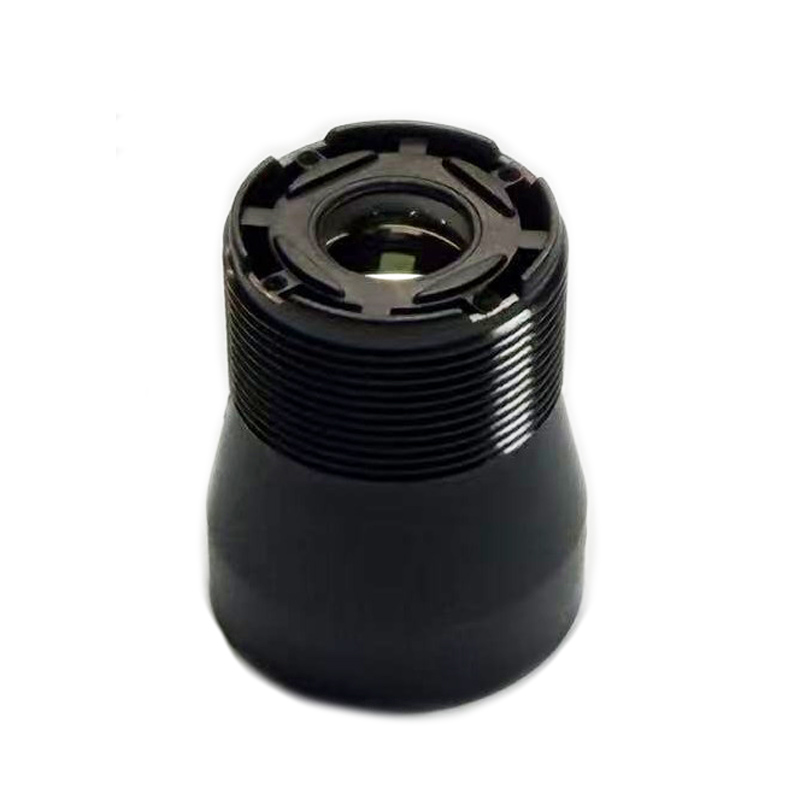

M12 2.5mm F2.0 렌즈

제품 개요

이 초광각 렌즈는 1/2.7" 이미지 센서용으로 설계되었으며 초점 거리가 2.5mm이고 조리개가 F2.0이며 최대 153°의 대각선 화각을 제공합니다. ShangHai SILK Optical Technology CO., LTD에서 제조한 이 컴팩트 렌즈는 최대 이미지 서클 Φ6.9mm와 안정적인 광학 총 길이 22.0±0.3mm의 성숙한 광학 설계를 채택했습니다. 광각 렌즈는 TV와 함께 안정적인 이미징 출력을 지원합니다. 왜곡이 24% 이하로 제어되고 상대 조도가 55% 이상으로 중앙에서 가장자리까지 선명한 밝기를 보장합니다. M12×P0.5 표준 마운트를 사용하면 카메라 모듈을 쉽게 조립할 수 있습니다. 작동 온도는 -20℃~75℃로 실내 및 실외의 복잡한 환경에 적합합니다. ShangHai SILK Optical Technology CO., LTD는 이 초광각 렌즈의 생산 허용 오차를 엄격하게 제어하여 시각 장비의 대량 생산에 이상적인 옵션입니다. 모니터링 프로젝트.

자세한 제품 설명

매개변수

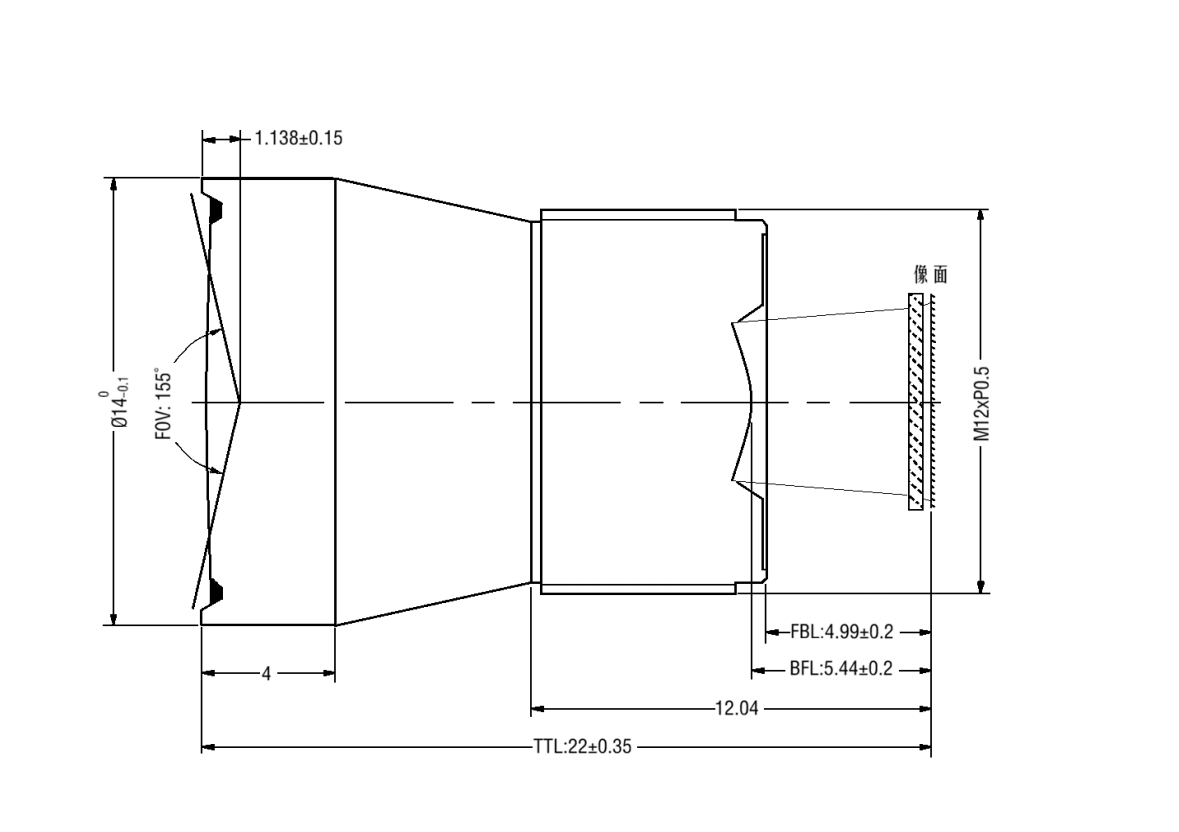

이 보드 렌즈는 Φ6.9mm 최대 이미지 서클을 갖춘 1/2.7" 센서와 일치합니다. 2.5mm EFL, ±5% 공차의 F2.0 조리개, 153°/125°/66°의 D/H/V FOV를 갖습니다. 외부 치수는 Φ14.0×16.76mm, 광학 전체 길이 22.0±0.3mm입니다. TV 왜곡 ≤-24%, 상대 조도 ≥55%, 최고 광선 각도 13.2° 고정 초점 렌즈는 -20℃ ~ 75℃ 내에서 작동하는 M12×P0.5 인터페이스를 사용합니다. ShangHai SILK Optical Technology CO., LTD는 이 소형 렌즈의 일관된 배치 성능을 유지하기 위해 모든 광학 매개변수를 정밀하게 교정합니다.

성능상의 이점

초광각 렌즈는 더 넓은 대각선 화각을 제공하여 더 많은 장면 영역을 캡처하므로 전체 범위를 커버하는 데 필요한 카메라 수를 줄일 수 있습니다. F2.0 대형 조리개는 빛 흡수를 향상시켜 저조도 조건에서도 이미징을 지원합니다. 상대 조도 ≥55%는 어두운 모서리를 억제하여 균일한 이미지 밝기를 제공합니다. 구조 설계는 넓은 온도 범위에서 안정적인 광학 성능을 보장하고 열팽창 충격을 방지합니다. 이 이미징 렌즈는 미니 카메라 모듈 통합을 위한 컴팩트한 외형을 가지고 있습니다. 왜곡을 제어하여 광각 캡처와 인식 가능한 이미지 콘텐츠의 균형을 유지합니다. ShangHai SILK Optical Technology CO., LTD는 장기적인 신뢰성을 보장하기 위해 각 CCTV 렌즈 장치에 대해 엄격한 광학 검사를 실시합니다.

적용분야

광시야각 렌즈는 다양한 이미징 시나리오에 적합합니다. 차량 시스템의 경우 이 보드 렌즈는 서라운드 뷰 및 내부 모니터링 카메라에 적합합니다. 보안업계에서는 CCTV 모니터링, 스마트홈 카메라, 초인종 영상모듈 등을 서비스하고 있다. 이 고정 초점 렌즈는 산업용 머신 비전, IoT 시각 장치 및 소형 지능형 인식 장비에도 적용됩니다. 컴팩트한 렌즈는 공간이 제한된 소형 카메라 모듈에 통합될 수 있습니다. ShangHai SILK Optical Technology CO., LTD는 다양한 차량 렌즈 및 시각 시스템 프로젝트의 특별한 요구 사항을 충족하기 위해 이 이미징 렌즈에 대한 맞춤형 광학 튜닝 서비스를 제공합니다.
