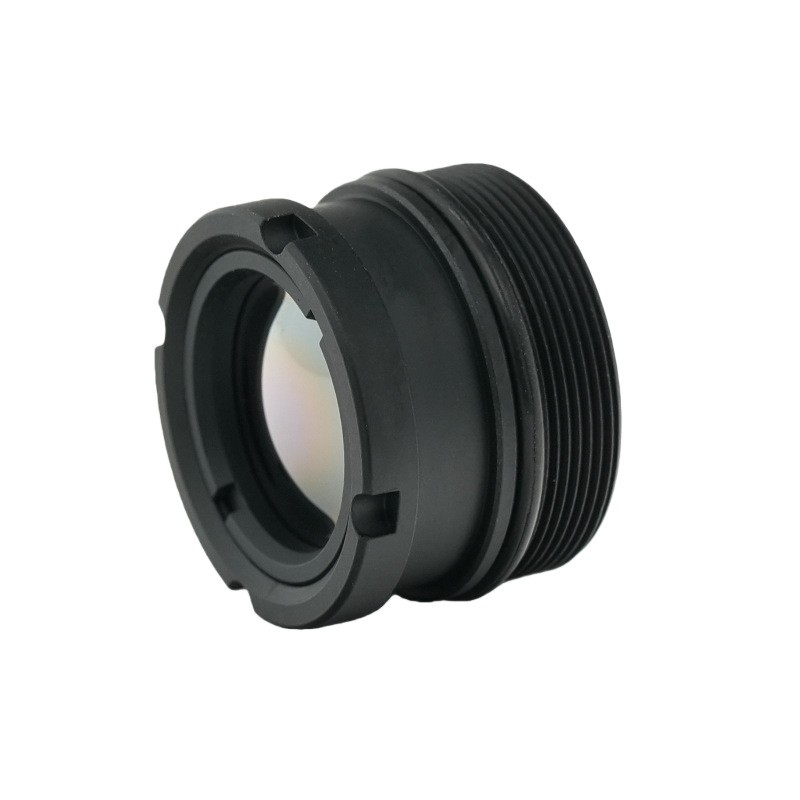

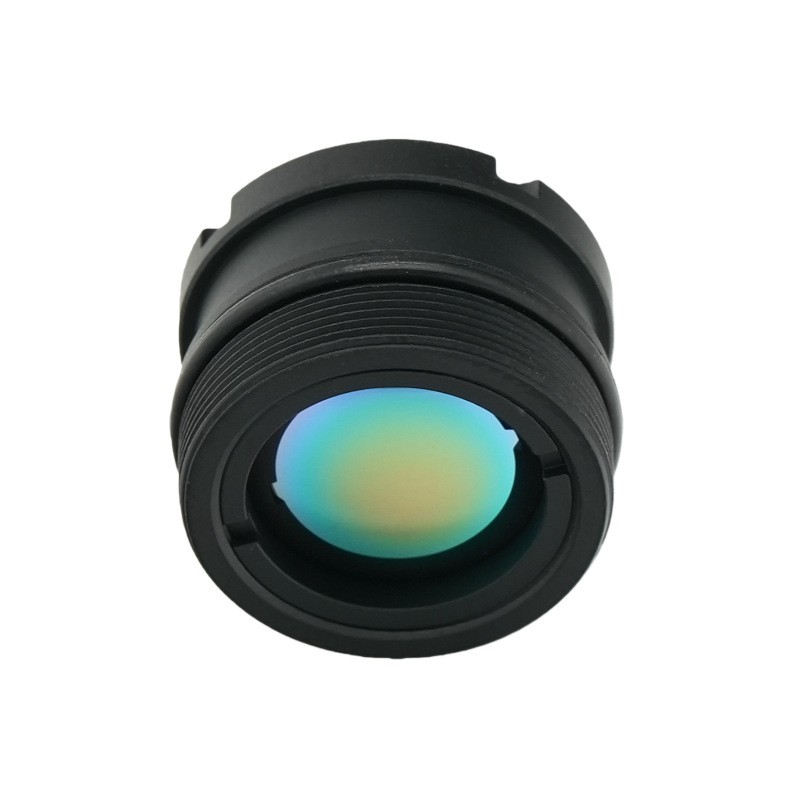

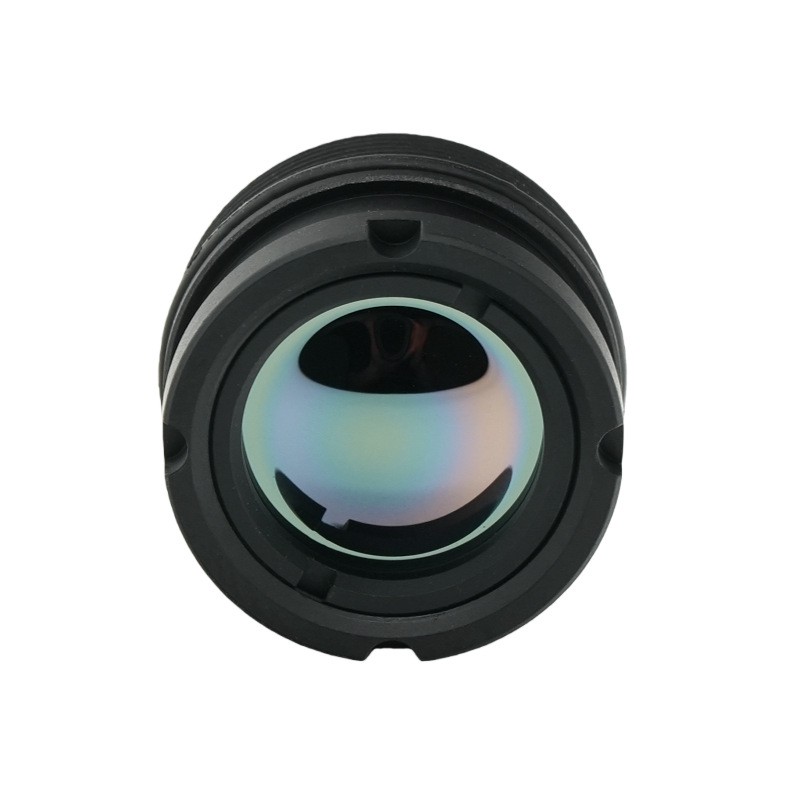

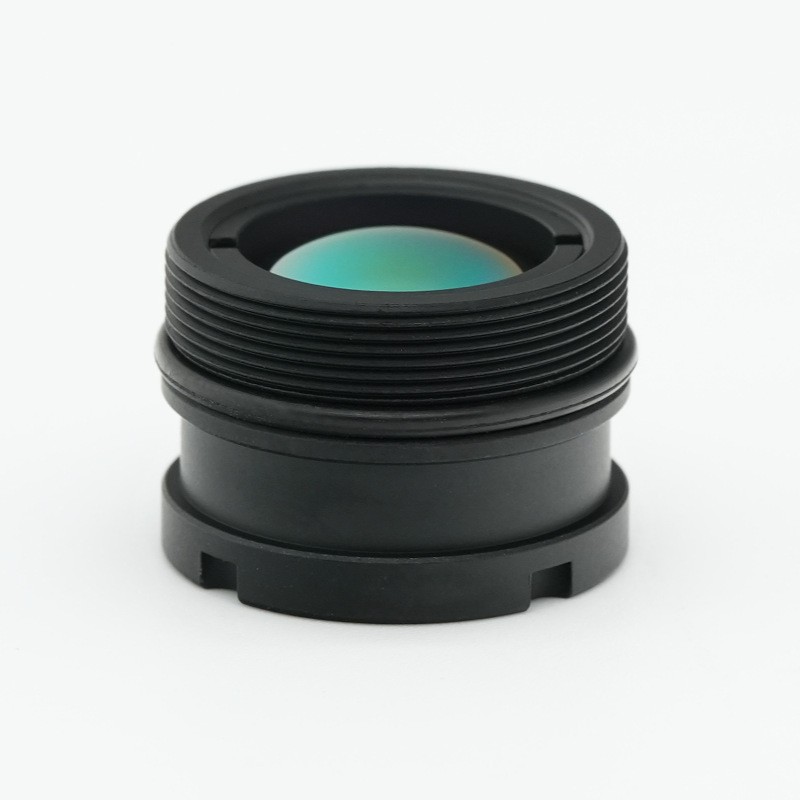

9.1mm 초점 거리 열화상 렌즈

제품 개요

보시옵티컬 Technology에서 제조한 이 프리미엄 장파 적외선 렌즈는 고급 비냉각식 열 렌즈 솔루션으로서 뛰어난 이미징 성능을 제공합니다. 이것열화상 렌즈9.1mm 초점 거리와 초대형 F1.0 조리개를 특징으로 하며 12μm 픽셀 피치의 640×512 감지기와 잘 어울립니다. 전면 광학 요소에 HD 코팅 및 IP67 보호 기능이 탑재되어 8-12μm 작동 파장대에서 높은 투과율을 달성합니다. 컴팩트한 M17×0.5 마운트는 3미터에서 무한대까지 초점 범위를 지원합니다. -40℃ ~ +80℃의 온도 범위 내에서 안정적인 광 출력을 유지하고 왜곡을 제어하면서 높은 상대 조도를 제공합니다. 전천후 현장 배치에 적합하며 산업 모니터링 및 보안 검사 시나리오를 다루는 소형 휴대용 열화상 카메라 장치에 이상적인 광학 코어 역할을 합니다.

자세한 제품 설명

매개변수

1. 광학 성능 매개변수. 이 장파장 적외선 렌즈는 9.1mm 초점 거리와 F1.0 F 수치를 채택했습니다. 작동 파장은 표준 장파 적외선 8-12μm 파장대에 속합니다. 대각선 시야각은 62.4도, 수평 시야각은 48.1도, 수직 시야각은 38.5도에 달합니다. 이러한 시야 구성은 이 열화상 렌즈에 강력한 광역 관찰 능력을 부여합니다. 대형 조리개 디자인은 복잡한 주변 조건에서 충분한 적외선을 수집하는 데 도움이 됩니다.

2.감지기 매칭 매개변수. BOSHI 광학 기술은 12μm 픽셀 피치의 640×512 감지기에 맞게 이 비냉각식 열 렌즈를 최적화합니다. 광학 구조는 시중의 주류 소형 열 센서 모듈과 일치합니다. 광학 풋프린트는 검출기 해상도 성능을 최대한 활용하고 불일치로 인한 이미지 비네팅이나 해상도 낭비를 방지하기 위해 검출기 대상 표면과 정렬됩니다.

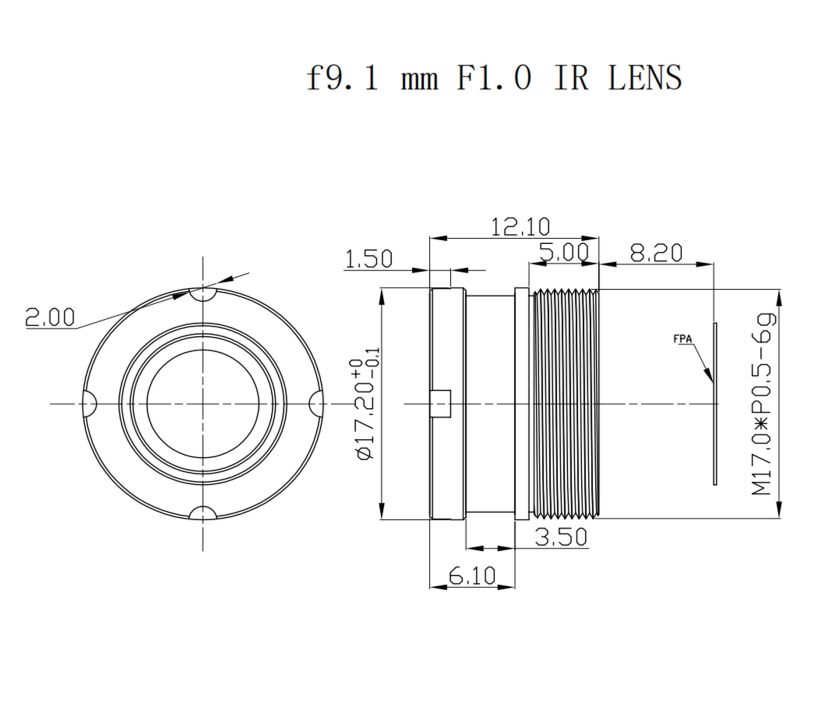

3.기계적 및 환경적 매개변수. 이 제품은 M17×0.5 나사형 마운트를 적용하여 편리한 기계적 조립을 구현합니다. 초점 범위는 3미터에서 무한대까지이며 근거리 및 원거리 대상 모두에 대한 감지 요구 사항을 충족합니다. 다양한 극한 기후 조건에 적응할 수 있도록 작동 온도 범위는 -40℃ ~ +80℃입니다. 전면 광학 요소는 IP67 침투 보호 등급에 도달하여 외부 환경으로부터의 먼지 및 물 침입을 방지합니다.

4. 광학 품질 지표. 이것의 광투과율열화상 렌즈90% 이상 달성합니다. 상대 조도는 84% 이상으로 유지되고 왜곡 값은 -10% 미만으로 유지됩니다. 노출된 광학 표면은 HD 코팅으로 처리됩니다. 높은 투과율로 적외선 신호 손실이 줄어듭니다. 좋은 상대 조명은 풀 프레임 이미지에 대해 균일한 밝기 분포를 보장합니다. 왜곡을 제어하여 광각 시야각의 이미지 변형을 억제합니다.

성능상의 이점

1.초대형 F1.0 조리개의 장점. 이 장파장 적외선 렌즈의 F1.0 대형 조리개는 더 많은 적외선 방사 에너지를 수집합니다. 저온 및 저조도 작업 환경에서 이미징 감도가 눈에 띄게 향상되고 유효 감지 거리가 더욱 향상됩니다. BOSHI Optical Technology는 광흡수 용량과 수차 제어 성능의 균형을 맞추기 위해 조리개 구조에 대해 반복적인 광학 시뮬레이션을 수행합니다.

2. 높은 투과율과 HD 코팅의 장점. 노출된 표면에 적용된 HD 코팅은 이 비냉각 열화상 렌즈의 광학 투과율을 90% 이상 제공합니다. 코팅층은 표면 반사 효과를 효과적으로 억제합니다. 이미지 대비가 향상되고 고스트 이미지 간섭이 줄어듭니다. 전송 과정에서 적외선 에너지 손실이 줄어들고 감지기에 들어가는 유효한 적외선 신호가 증가합니다.

3.Excellent 가장자리 조명 이점. 84%보다 높은 상대 조도는 전체 이미지 프레임에 걸쳐 밝기 성능을 향상시킵니다. 많은 광각 열화상 렌즈 제품은 프레임 가장자리에서 뚜렷한 다크 코너 현상을 겪습니다. 이 열화상 렌즈는 광학 레이아웃 최적화를 통해 이러한 결함을 극복하고 주변 관찰 영역에 대한 명확한 세부 정보를 보장합니다.

4.IP67 프런트 엔드 방수 구조적 장점. 전면 광학 요소는 IP67 보호 표준을 충족합니다. 먼지와 물이 튀는 경우 내부 광학 구성 요소에 영향을 미칠 수 없습니다. 사용자는 추가 보호 하우징을 구성하지 않고도 실외 전천후 사용을 위해 이 렌즈를 배포할 수 있습니다. 구조적 설계로 터미널 열화상 카메라 장비의 시스템 통합 비용이 절감됩니다.

5.Broad 온도 적응성 이점. 이 장파장 적외선 렌즈는 -40℃부터 +80℃까지 안정적인 이미징 성능을 유지합니다. 이 제품은 효과적인 열적 초점 흐림 억제 메커니즘을 도입했습니다. 주변 온도가 급격하게 변화하는 경우 열적 초점 흐림 정도는 낮은 수준으로 유지됩니다. 이 비냉각식 열화상 렌즈가 장착된 장치에서는 더 이상 빈번한 수동 재초점 작업이 필요하지 않습니다.

6. 컴팩트한 M17×0.5 마운트 인터페이스 이점. M17×0.5 나사형 마운트는 작은 장착 공간을 가지고 있습니다. 소형 열화상 카메라, 드론 페이로드 장비, 휴대용 열화상 장치의 통합 작업에 큰 편의성을 제공합니다. 광학 성능을 유지하면서 최종 제품의 부피와 무게를 잘 제어할 수 있습니다.

적용분야

1. 보안 및 경계 감시 시나리오. 이 열화상 렌즈는 실외 국경 방어 작업, 공장 경계 모니터링 및 무인 현장 조기 경보 작업에 적합합니다. 완전한 암흑 조건에서도 침입자 표적을 탐지할 수 있습니다.보시옵티컬기술은 보안 지향 렌즈 개발을 위한 풍부한 프로젝트 경험을 축적합니다. 이 장파장 적외선 렌즈는 다양한 주변 조기 경보 열화상 카메라 제품의 핵심 광학 부품 역할을 합니다.

2. 산업 예측 유지보수 시나리오. 이 비냉각식 열화상 렌즈를 장착한 열화상 카메라 장비는 전기 장비의 열 검사 작업, 파이프라인 온도 모니터링 작업 및 기계적 과열 결함 진단 작업을 완료합니다. 직원은 이 열화상 렌즈로 캡처한 온도 분포 데이터를 통해 숨겨진 장비 위험을 미리 발견하여 예측 유지 관리를 실현하고 예상치 못한 가동 중단 손실을 줄일 수 있습니다.

3. 무인 항공기 탑재량 시나리오. 이 장파장 적외선 렌즈는 공중 열 조사, 산불 예방, 수색 및 구조 임무에 사용됩니다. 컴팩트한 M17×0.5 마운트는 렌즈가 드론 페이로드의 제한된 설치 공간에 적응하는 데 도움이 됩니다. IP67 보호로 실외 공중 작업 환경에서도 안정적인 작동이 가능합니다. 넓은 시야각 기능은 넓은 범위의 지상 영역 스캐닝을 지원합니다.

4. 휴대용 열화상 장치 시나리오. 이 열화상 렌즈는 휴대용 소방용 열화상 카메라, 응급 구조 장비, 건물 에너지 손실 감지 장비에 적용할 수 있습니다. 휴대용 장치는 구성 요소의 부피와 무게에 대해 엄격한 요구 사항을 제시합니다. 소형 구조의 비냉각식 열화상 렌즈는 휴대용 제품 디자인 아이디어와 일치하며 현장 작업자에게 안정적인 열화상 출력을 제공합니다.

5. 차량 탑재 열화상 시나리오. 이 장파장 적외선 렌즈는 자동차 야간 투시 기능과 오프로드 주행 보조 이미징을 지원합니다. 이는 완전히 어두운 운전 조건에서 유효한 이미지 출력을 제공하고 운전자가 야간 운전 과정에서 도로 장애물과 잠재적인 위험을 식별할 수 있도록 지원합니다. IP67 등급은 차량 운행 중 복잡한 기상 조건에 대처할 수 있습니다.

6. 야생동물 관찰 및 환경 모니터링 시나리오. 이 열화상 렌즈는 동물 개체군 모니터링, 산불 조기 경보 및 야외 생태 연구 작업을 지원합니다. 별도의 광원 없이 야생동물 표적의 열복사 신호를 포착합니다. 이 렌즈는 IP67 보호 및 넓은 온도 적응성을 지원하여 개방된 야생 환경에서 안정적으로 작동합니다.
