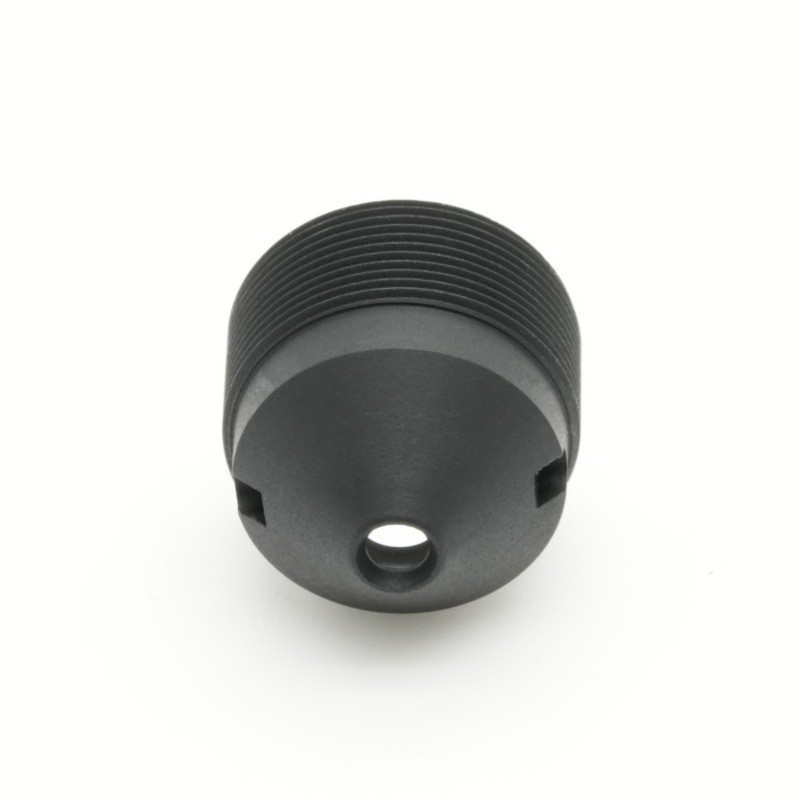

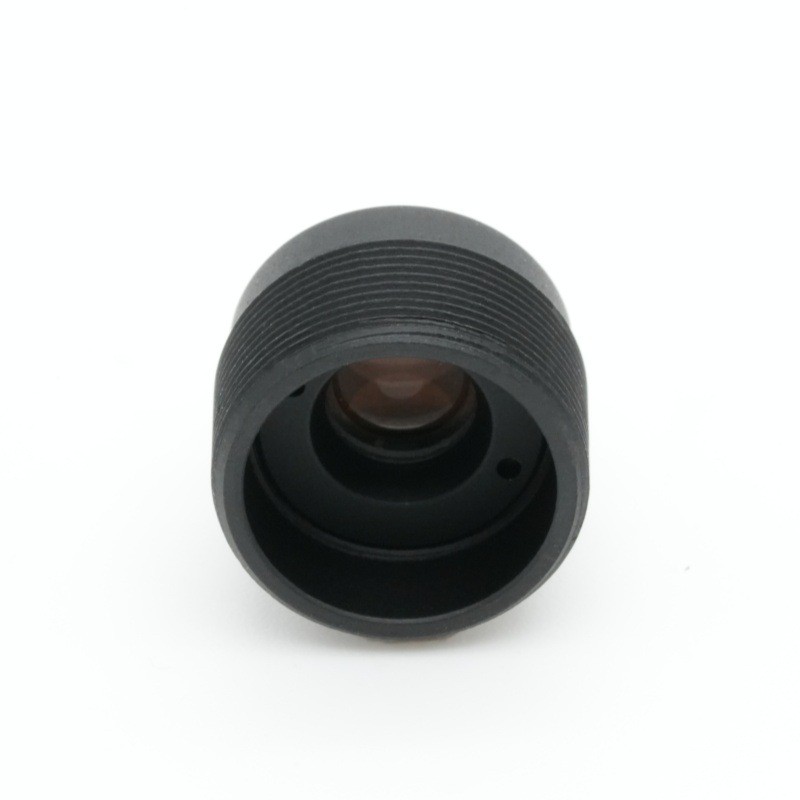

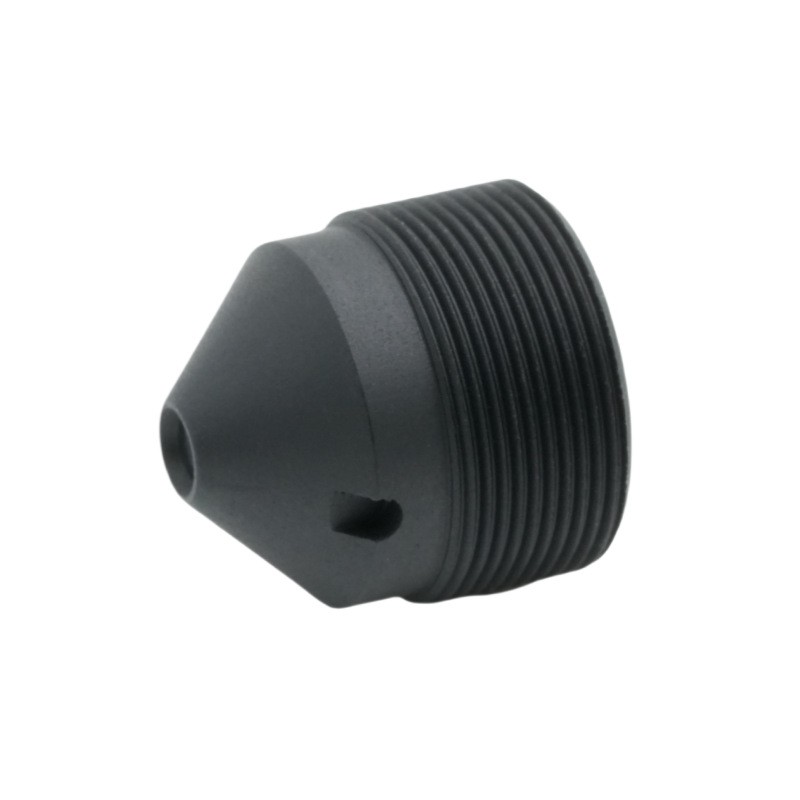

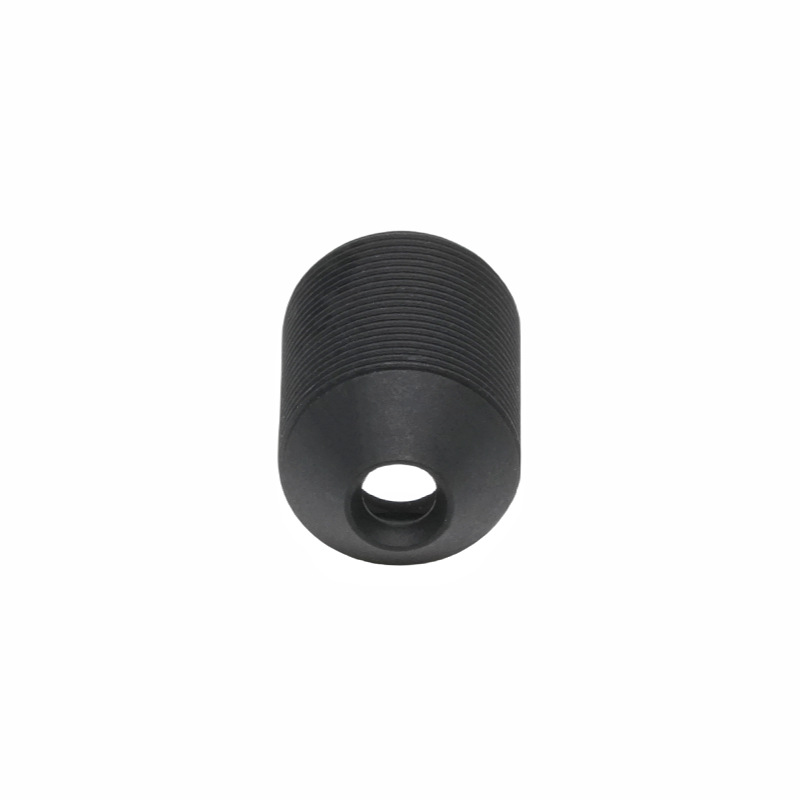

6.2mm 콘 렌즈

제품 개요

BOSHI Optical Technology에서 제조한 이 고신뢰성 6.2mm 고정 초점 렌즈는 대량 OEM 보안 프로젝트를 위해 특별히 제작되었으며 1/2.7인치 포맷 렌즈 표준에 맞춰 최적화되었습니다. F2.6 고정 조리개가 장착된 이 소형 소형 광학 장치는 중간 범위 감시 광학 장치 배포를 위해 집광 성능과 실제 피사계 심도의 균형을 잘 이루고 있습니다. 전문 M7 보드 렌즈로서 15° 미만의 낮은 주광선 각도 렌즈 설계를 채택하고 높은 상대 조명 렌즈 성능과 결합하여 저가형 미니 IP 카메라 구성 요소의 일반적인 실패 지점인 코너 비네팅 및 색상 전환을 완화합니다. 인식 가능한 물체 및 인체 식별을 위한 74도 대각선 시야각을 제공하며, 고속 모듈 생산 중 조립 편차를 흡수할 수 있는 넉넉한 이미지 서클 허용 오차를 제공합니다. BOSHI 광학 기술은 모든 OEM 보안 보드 렌즈에 대해 전체 배치 광학 및 기계적 검증을 수행하여 실내 상업용 및 주거용 모니터링 하드웨어에서 일관된 24시간 이미징을 보장합니다. 자동화된 조립 라인에 맞게 비용이 최적화된 이 제품은 Wi-Fi 카메라, 소형 IP 모듈 및 범용 감시 장치를 위한 입증된 광학 구성 요소 역할을 합니다.

자세한 제품 설명

매개변수 분석

- 6.2mm 고정 초점 렌즈(EFL 6.2±5%):이 중형 고정 초점 거리는 중거리 감시 광학 장치용으로 특별히 보정되었습니다. 과도한 가장자리 왜곡을 유발할 만큼 지나치게 넓지도, 장면 적용 범위를 제한할 만큼 너무 좁지도 않습니다. 일반적인 벽걸이형 모니터링 높이의 경우 이 초점 거리는 관찰 거리 3~8m 내에서 인물과 물건을 명확하게 인식할 수 있어 입구, 사무실 및 소매점에 이상적이며 초광각 또는 망원 컴팩트 렌즈의 성능 저하를 방지합니다.

- F2.6 고정 조리개(F/NO 2.6±5%):일일 감시 시나리오를 위한 실용적인 고정 조리개 사양입니다. 이 F2.6 고정 조리개는 만족스러운 피사계 심도를 유지하면서 일반적인 실내 주변 조명 하에서 안정적인 빛 흡수를 제공합니다. 프레임 내부에서 서로 다른 거리에 있는 여러 물체를 동시에 선명하게 유지할 수 있으므로 소형 소형 광학 장치의 과도한 조리개로 인해 발생하는 초점이 맞지 않는 위험이 제거됩니다.

- 1/2.7인치 포맷 렌즈 최적화:전체 광학 시스템은 1/2.7인치 센서에 맞게 시뮬레이션되고 조정되었습니다. Ø7.0mm 최대 이미지 서클은 센서 활성 영역을 넘어 충분한 안전 마진을 제공합니다. 이 M7 보드 렌즈를 카메라 모듈에 조립할 때 자동화된 SMT 장비의 사소한 위치 오프셋으로 인해 기계적 비네팅이 발생하지 않아 카메라 OEM 고객의 대량 생산 수율이 직접적으로 향상됩니다.

- 시야 사양:74° 대각선 / 62° 수평 /33.5° 수직. 실제 보안 지향 각도 교정. 수평 62°는 대부분의 사무실 및 상점 벽걸이 모니터링 요구 사항을 충족하며, 수직 각도는 불필요한 천장이나 바닥 영역에 픽셀 리소스를 낭비하지 않고 표준 설치 높이에 맞습니다.

- 낮은 최고 광선각 렌즈(CRA<15°):미니 IP 카메라 구성 요소의 핵심 경쟁 기능 중 하나입니다. 많은 저예산 소형 렌즈에는 높은 CRA 값이 제공되어 주류 CMOS 센서와 일치할 때 코너 컬러 캐스트, 감도 저하 및 균일하지 않은 밝기를 가져옵니다. 15° 미만으로 제어되는 이 설계는 이러한 광학적 결함을 크게 억제합니다.

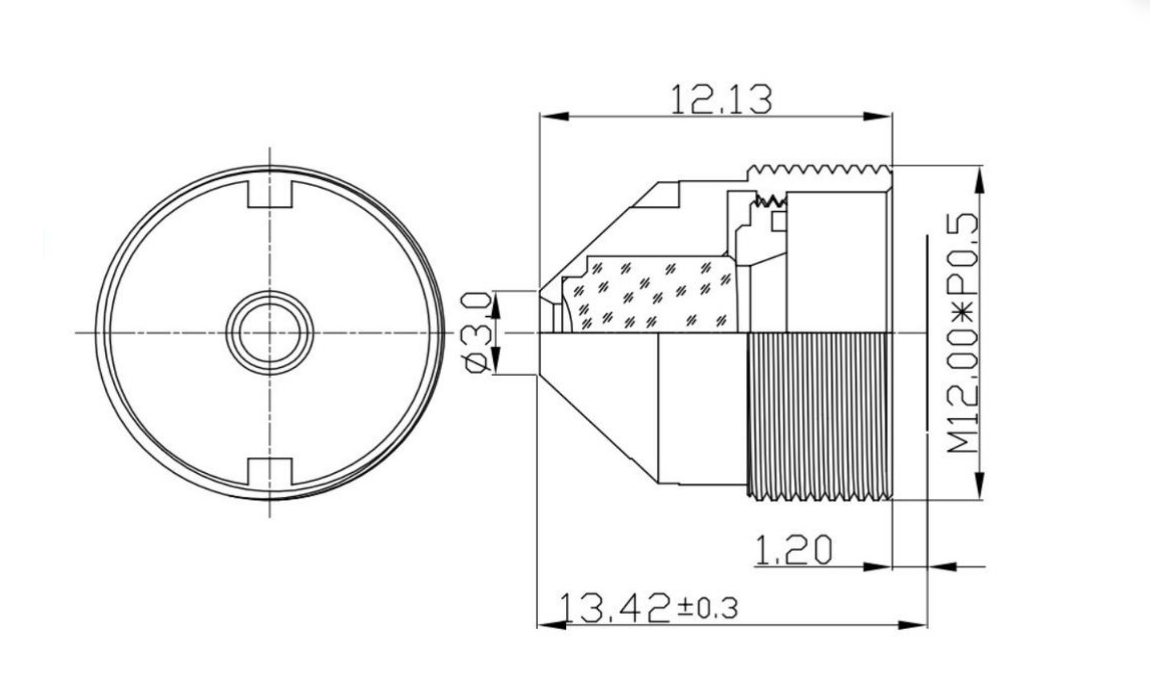

- M7 보드 렌즈의 기계적 사양:TTL:13.42±0.3mm; BFL:6.5±0.2mm. 총 트랙 길이와 후면 초점 길이에 대한 엄격한 공차 제어. 컴팩트한 크기는 고도로 통합된 소형 모듈 설계를 지원합니다. 엄격한 기계적 허용 오차는 OEM 보안 보드 렌즈 대량 주문을 위한 자동 나사 체결 조립 후 반복 가능한 광학 출력을 보장합니다.

- 왜곡 및 조명 지수:TV 왜곡‑12.00%, 상대 조도 58.0%. 부자연스러운 장면 확장 없이 비디오 감시 녹화를 위한 응용 프로그램 조정 왜곡입니다. 58.0%의 높은 상대 조도 렌즈 성능은 이미지 모서리의 허용 가능한 밝기를 유지하여 어두운 가장자리를 교정하기 위한 ISP 알고리즘 부담을 줄여줍니다.

BOSHI 광학 기술의 핵심 성능 이점

1. 성숙한 6.2mm 고정 초점 렌즈와 F2.6 고정 조리개의 조합으로 중거리 감시 광학 장치에 대한 균형 잡힌 광학 기능을 실현합니다. 밝은 낮과 어두운 실내 환경에서도 안정적으로 작동하여 ISP 소프트웨어 보정에 과도하게 의존하지 않고도 1/2.7인치 포맷 렌즈의 이미징 잠재력을 최대한 활용합니다.

2. 7.0mm의 대형 이미지 서클을 갖춘 소형 소형 광학 장치인 이 M7 보드 렌즈는 조립 내결함성을 보유합니다. 대량 모듈 조립 중 약간의 위치 편차로 인해 어두운 모서리가 발생하지 않아 카메라 OEM 제조업체의 결함률이 낮아집니다.

3. 내장된 낮은 주광선 각도 렌즈 특성은 높은 상대 조도 렌즈 측정 기준과 함께 작동합니다. 중앙에서 모서리까지의 밝기와 색상 일관성이 잘 유지됩니다. 수많은 경쟁 미니 IP 카메라 구성 요소에 문제를 일으키는 모서리 음영 및 색상 드리프트 문제를 효과적으로 해결합니다.

4. 자동화된 대량 생산 작업 흐름을 위해 기계적 치수가 최적화되었습니다. BOSHI Optical Technology는 OEM 보안 보드 렌즈의 각 배치에 대해 광학 인덱스 및 기계적 치수에 대한 샘플링 검사를 수행합니다. 대규모 OEM 및 ODM 감시 프로젝트에 대해 일관된 제품 성능이 보장됩니다.

5. 균형 잡힌 TV 왜곡과 가장자리 조명은 무거운 이미지 보정 알고리즘에 대한 요구 사항을 줄입니다. 이 렌즈와 통합된 카메라는 자연스러운 감시 영상을 출력할 수 있어 다른 기능을 위한 칩 컴퓨팅 리소스를 절약할 수 있습니다.

대상 애플리케이션 시나리오

1. 상업용 실내 감시 장비: 소매용 도난 방지 카메라, 사무실 모니터링 모듈, 로비 및 복도 소형 IP 카메라. 중거리 감시 광학 장치로 제작된 이 OEM 보안 보드 렌즈는 1/2.7인치 포맷 렌즈와 완벽하게 일치합니다. 자격을 갖춘 미니 IP 카메라 구성 요소로서 중간 규모의 공공 구역에서 선명한 물체와 인체의 세부 정보를 제공합니다.

2. 스마트 홈 보안 장치: 가정용 Wi-Fi 모니터링 카메라, 건물 입구 보조 카메라 모듈. 컴팩트한 소형 광학 구조와 낮은 주광선 각도 렌즈 특성 덕분에 M7 보드 렌즈는 공간이 제한된 홈 카메라 하드웨어에 적합합니다.

3. 미니 임베디드 비전 시스템: 액세스 제어 보조 카메라, M7 인터페이스를 채택한 소형 이미지 수집 모듈. 6.2mm 고정 초점 렌즈는 단거리 및 중거리 물체 관찰에 적합한 배율을 제공합니다.

4. 대량 OEM 감시 카메라 프로젝트: 대량 생산된 아날로그 및 IP 보안 카메라. BOSHI Optical Technology는 비용 효율적인 광학 솔루션을 제공하며, 이 F2.6 고정 조리개 렌즈는 글로벌 보안 제품 브랜드의 완성된 카메라 하드웨어에 통합될 수 있습니다.
