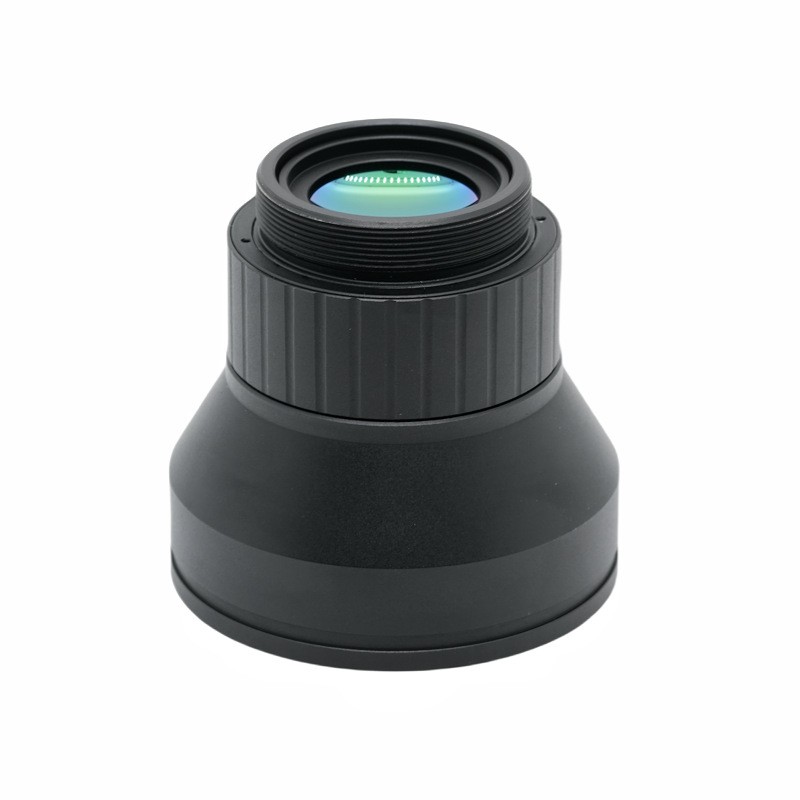

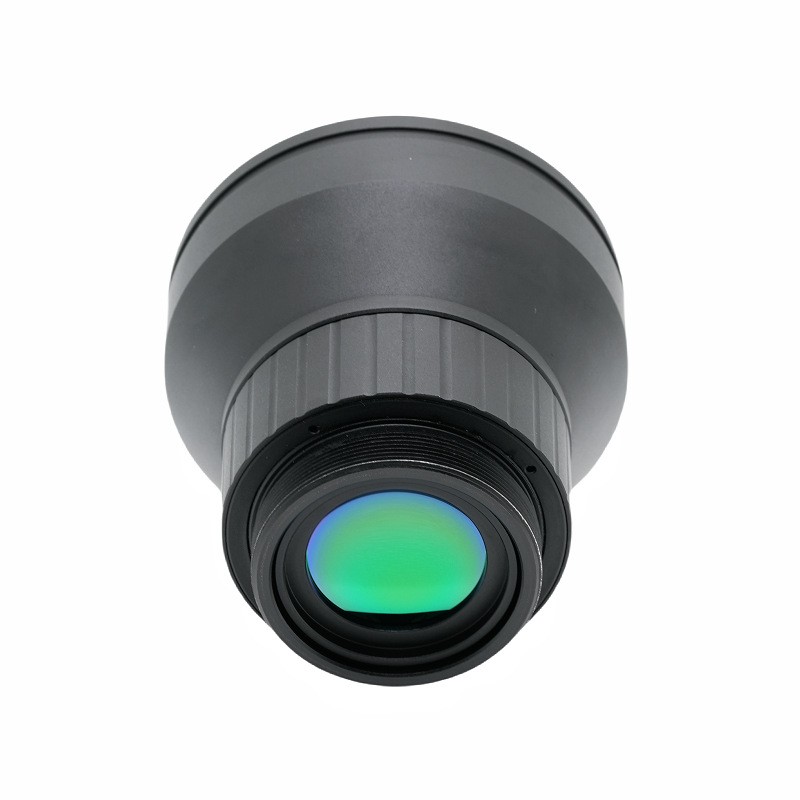

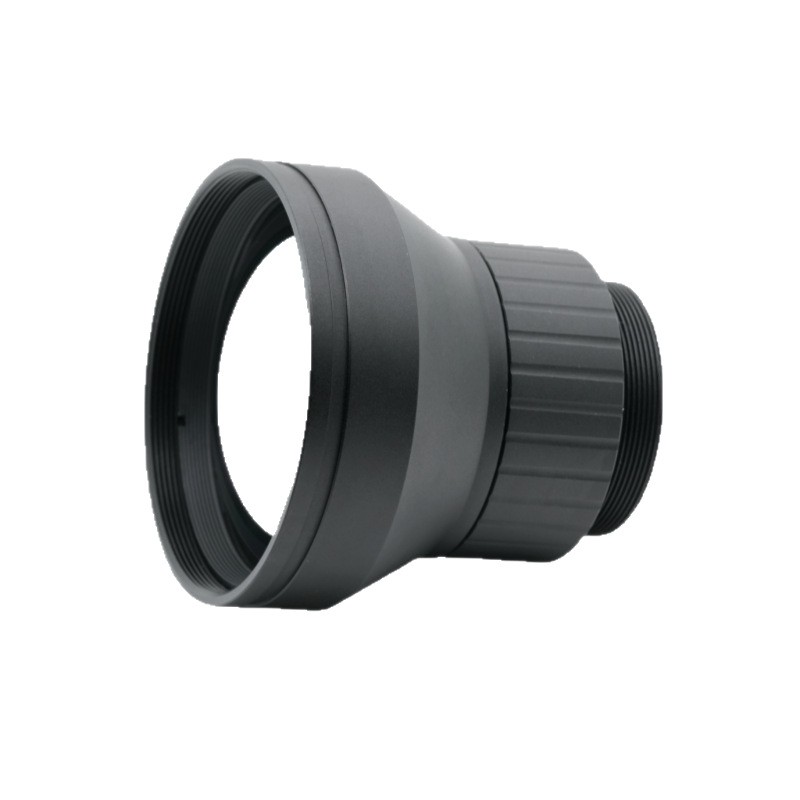

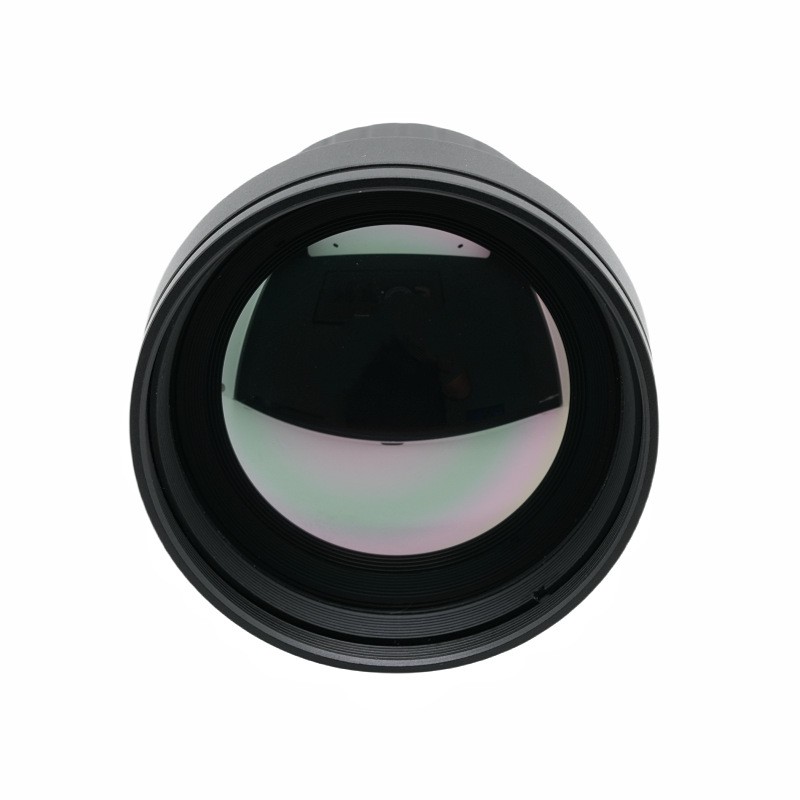

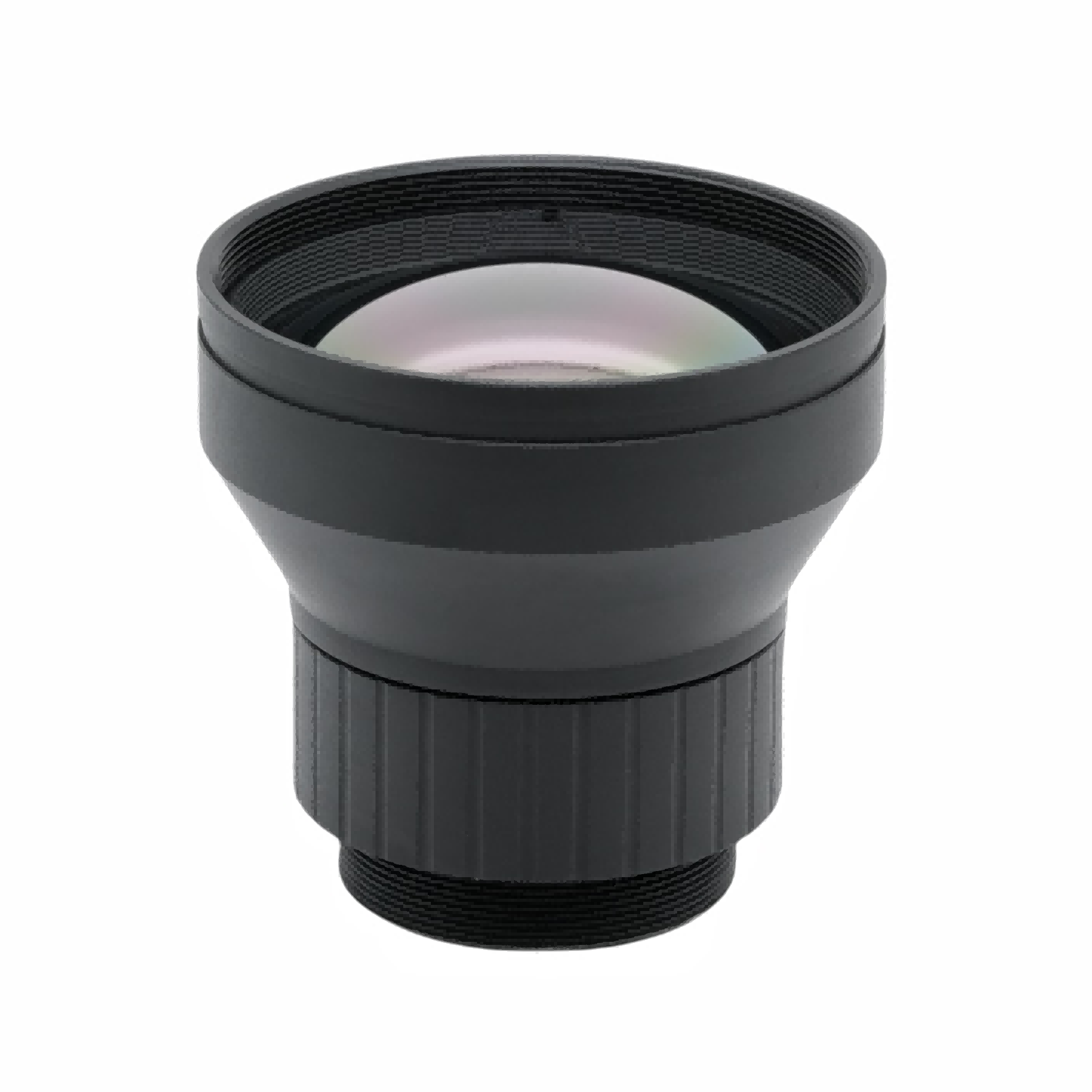

50mm 열화상 렌즈

제품 간략한 설명

이 고성능 열화상 렌즈는 ShangHai SILK Optical Technology CO., LTD에서 비냉각식 장파 적외선 열화상 장치용으로 맞춤 개발 및 제조되었습니다. 50mm 초점 거리와 밝은 F1.0 대형 조리개를 갖춘 이 적외선 렌즈는 저조도 열 감지 시나리오에 탁월한 집광 기능을 제공합니다. 이는 640×512,12μm 적외선 감지기와 일치하며 클래식 8‑12μm 장파 적외선 스펙트럼 대역 내에서 작동합니다.

IP67 전면 요소 방수 등급, 견고한 40℃~+80℃ 작동 온도 적응성을 갖춘 이 열화상 렌즈는 2m 무한 초점 조정을 지원합니다. 90% 이상의 높은 투과율과 ≥94%의 상대 조도는 균일하고 선명한 열화상 출력을 보장합니다. 실외 모니터링, 주변 보안 및 열 관찰에 널리 채택되는 이 적외선 렌즈는 다양한 열악한 환경의 적외선 이미징 시스템에 안정적이고 신뢰할 수 있는 광학 성능을 제공합니다.

자세한 제품 설명

매개변수

 광학 사양:F1.0 대형 조리개의 50mm 초점 거리; 작동 파장 8‑12μm 장파 적외선, 640×512,12μm 호환 검출기에 맞게 완벽하게 설계되었습니다. 시야각은 11.27°(D)×8.8°(H)×7.0°(V)에 이르며 장거리 열 관찰을 위한 적당한 시야 범위를 제공합니다.

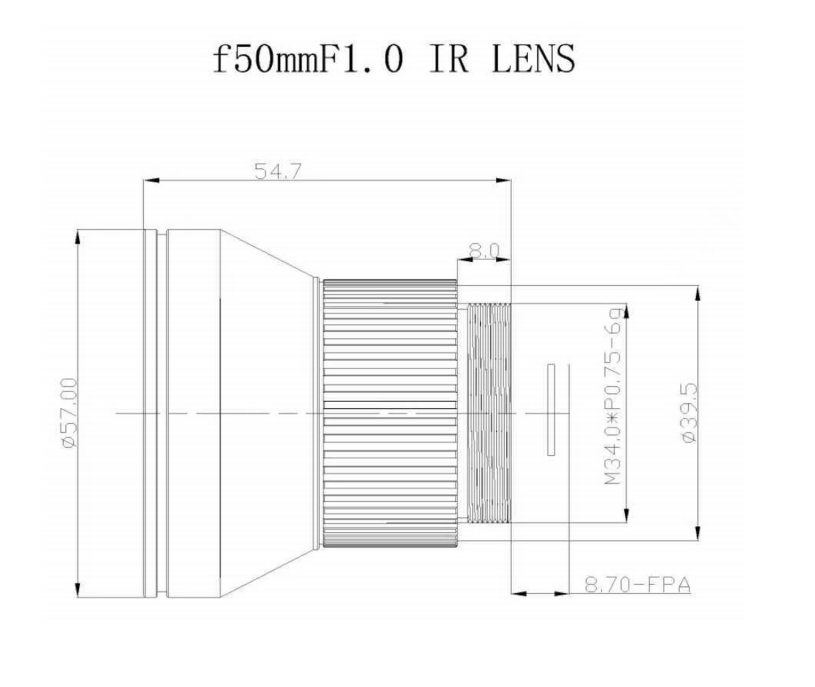

 기계 및 환경 사양:쉬운 조립을 위한 M34×0.75 마운트; 초점 범위는 2미터에서 무한대까지입니다. 전면 요소는 IP67 침투 보호 등급을 획득했습니다. 작동 온도는 40℃ ~ +80℃이며 극한의 저온 및 고온 현장 조건에 적응합니다. 노출된 광학 장치는 AR 반사 방지 코팅을 채택합니다.

 이미지 품질 사양:투과율 ≥90%, 상대 조도 ≥94%, 왜곡 ≤‑1.0%. ShangHai SILK Optical Technology CO., LTD는 이 열화상 렌즈의 일관된 이미지 성능을 보장하기 위해 이러한 지수를 엄격하게 제어합니다.

성능상의 이점

 탁월한 집광:이 적외선 렌즈의 F1.0 대형 조리개는 적외선 광자 흡수를 크게 향상시켜 희미한 열 복사 조건에서 열화상 신호 대 잡음비를 향상시킵니다.

 뛰어난 이미징 균일성:≥94% 상대 조도는 전체 센서 표면에 걸쳐 최소한의 비네팅, 밝고 균일한 이미지를 보장합니다. 고품질 AR 코팅으로 90% 이상의 투과율을 제공하여 적외선 에너지 활용도를 극대화합니다.

 혹독한 환경 내구성:IP67 전면 요소 방수 등급과 광범위한 작동 온도를 갖춘 이 열화상 렌즈는 연중무휴 실외 작동 시 먼지, 습기 및 급격한 온도 변화를 방지합니다.

 저왜곡 광학 설계:왜곡 ≤‑1.0%, 정확한 열 표적 측정 및 관찰을 위해 기하학적 왜곡을 줄입니다.

 유연한 포커싱:2m‑무한 초점 범위는 비냉각식 적외선 이미징 시스템에 대한 근거리 검사와 장거리 모니터링을 모두 지원합니다.

응용 분야

 경계 보안 및 국경 감시:이 열화상 렌즈는 주야간 침입 탐지, 전천후 경계 경보를 위해 실외 열화상 카메라에 널리 통합됩니다.

 산업용 열 검사:장비 온도 모니터링, 공장 과열 결함 진단, 발전소 및 파이프라인 검사에 사용됩니다.

 야외 관찰 및 수색 구조:산불 예방, 암흑 또는 짙은 안개 속에서의 현장 수색 및 구조를 위한 적외선 관측 장치에 적용됩니다.

 차량 탑재 적외선 시스템:차량 탑재 열 모듈에 적합하며 복잡한 실외 환경에서 안정적인 적외선 광학 성능을 제공합니다.

 비냉각식 적외선 카메라 어셈블리:ShangHai SILK Optical Technology CO., LTD는 이 적외선 렌즈를 OEM 및 ODM 열화상 카메라 제조업체의 핵심 광학 부품으로 공급합니다.
