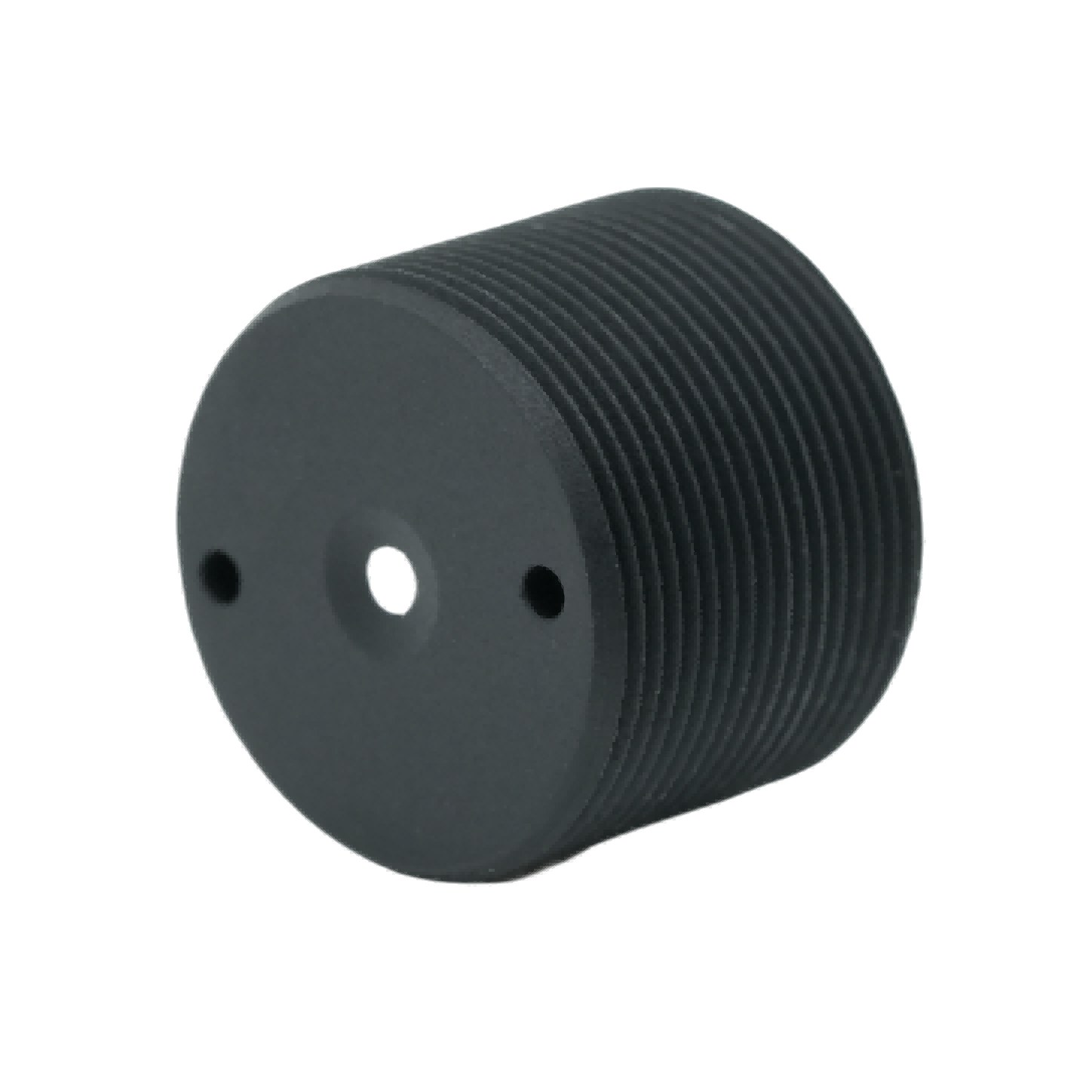

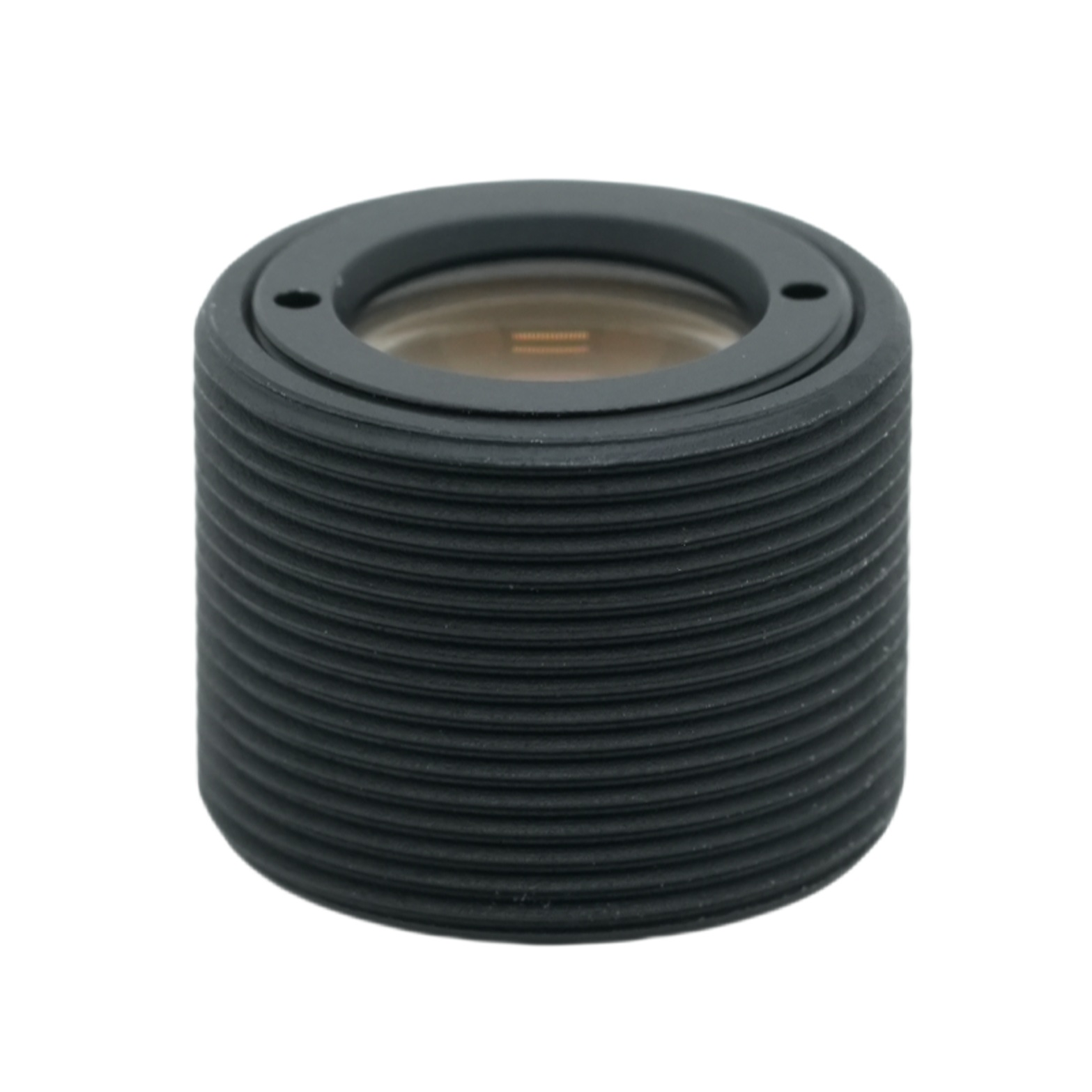

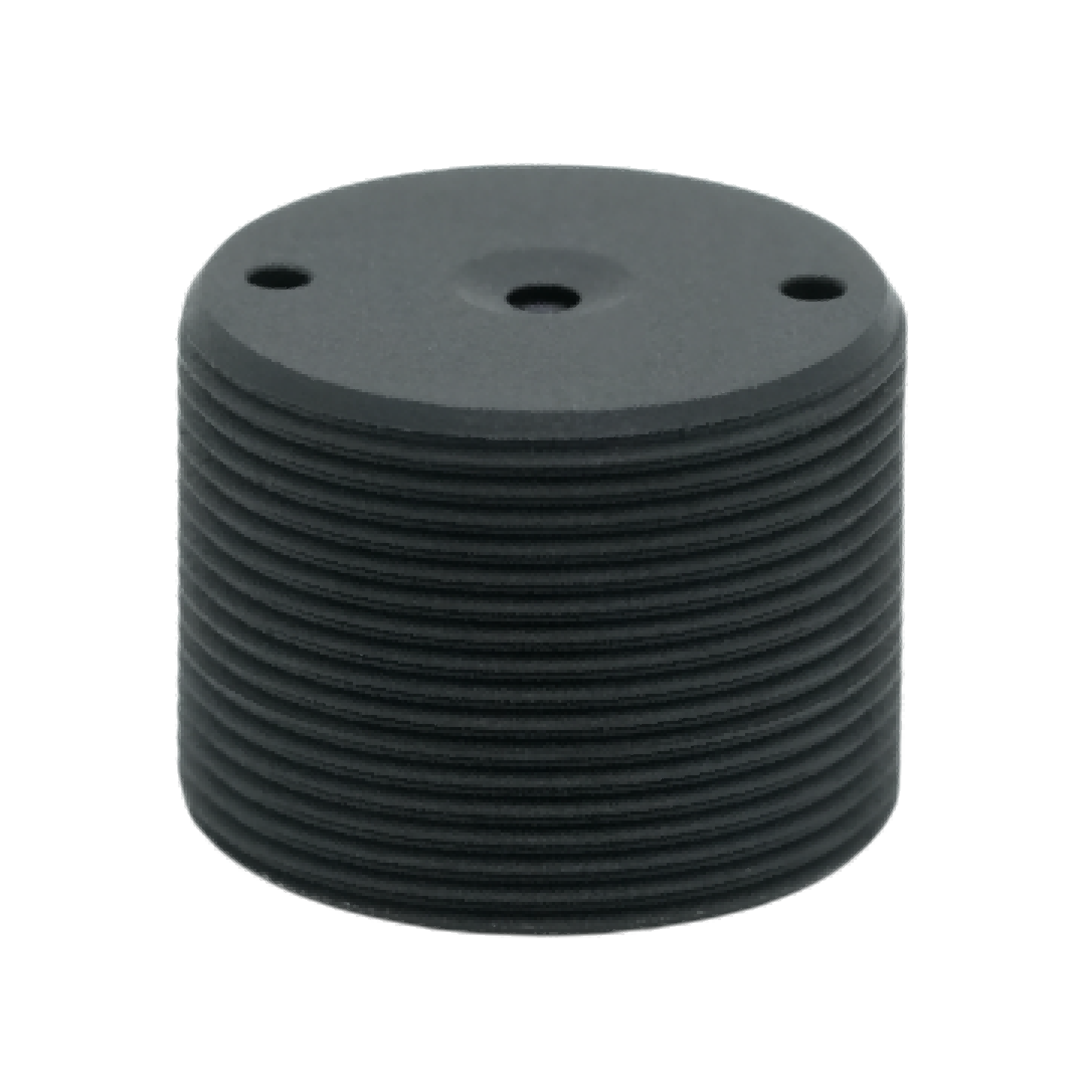

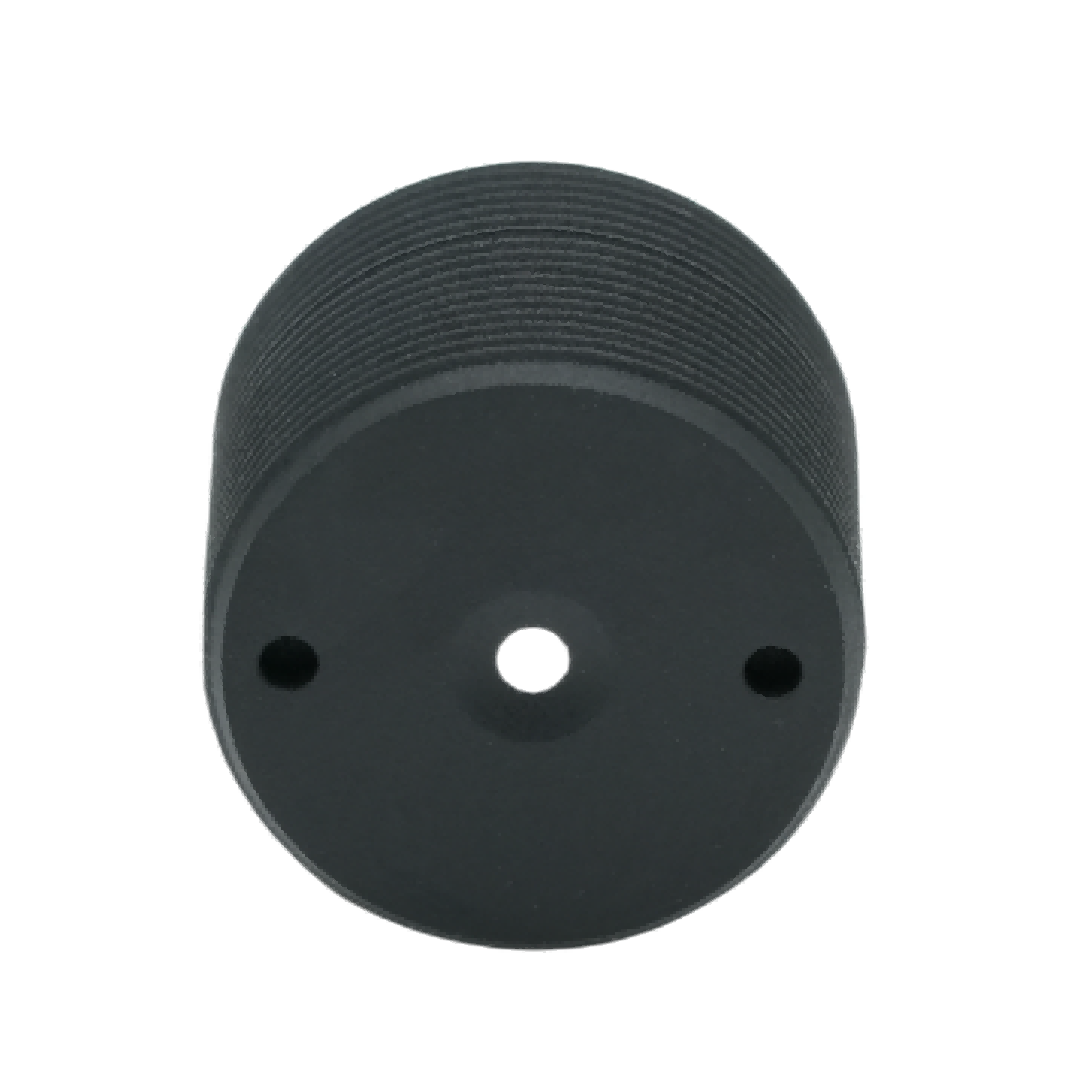

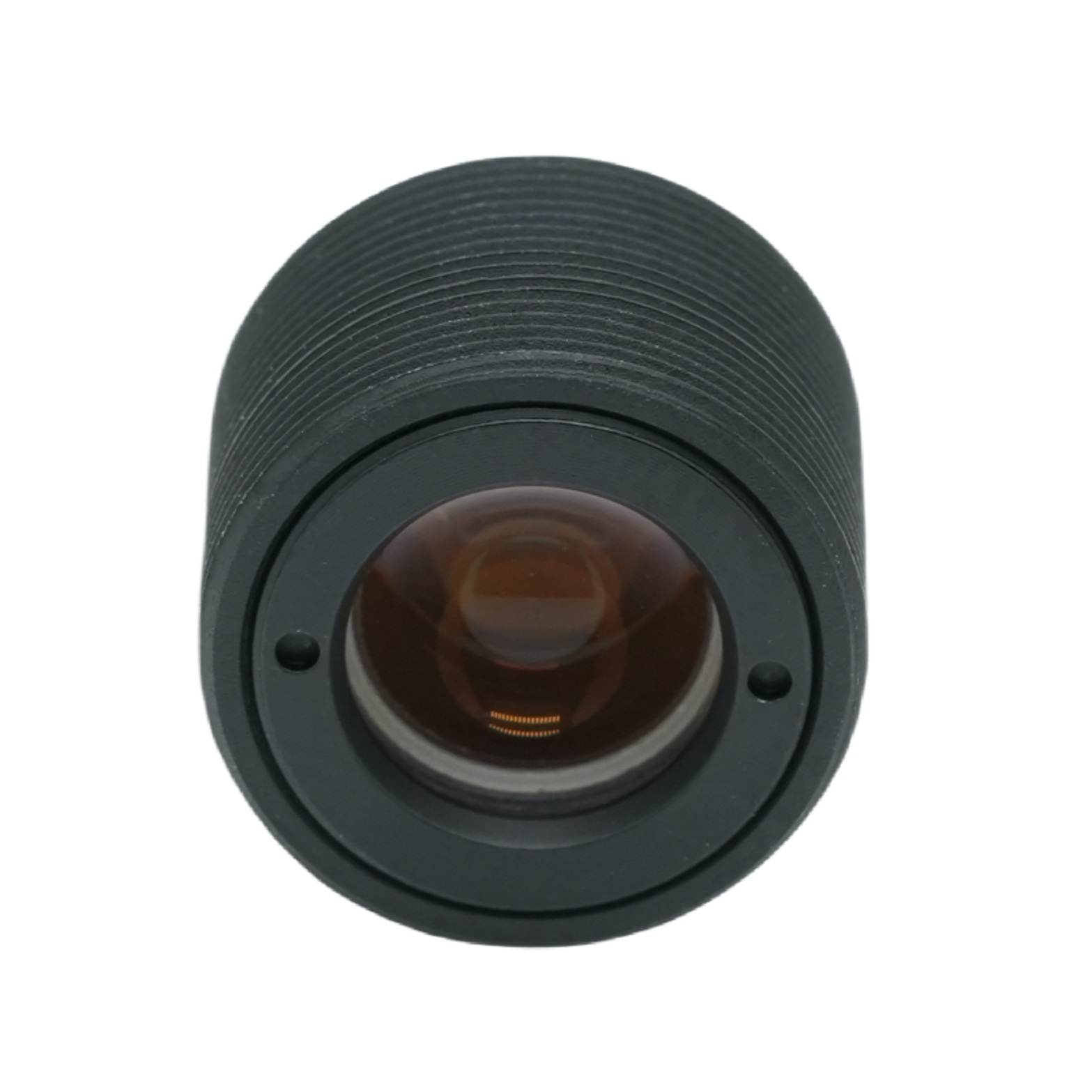

4.2mm 테이퍼 콘 렌즈
이 소형 광각 렌즈는 ShangHai SILK Optical Technology CO., LTD에서 제조되었으며 산업용 및 감시 영상 작업용 1/2.7인치 이미지 센서에 맞춰 제작되었습니다. 고성능 광학 렌즈로서 124°의 큰 대각선 화각을 제공하여 실시간 이미지 캡처를 위한 넓은 장면 범위를 제공합니다. 고정 초점 디자인과 M12 마운트를 특징으로 하는 이 산업용 카메라 렌즈는 총 트랙 길이가 10.9mm에 불과한 콤팩트한 전체 크기를 갖고 있어 소형 이미징 장치에 쉽게 장착할 수 있습니다. F3.5 조리개는 빛 흡수와 광학 성능의 균형을 유지하며 제어된 CRA 값은 주류 CMOS 센서와의 우수한 호환성을 보장합니다. ShangHai SILK Optical Technology CO., LTD는 모든 생산 절차를 엄격하게 통제하여 이 CCTV 렌즈를 장기간 연속 작동해도 안정적으로 만듭니다. 공간이 제한된 다양한 비전 장비에 적합한 광각 범위와 실제 이미징 품질 사이의 균형을 잘 맞추고 다양한 민간 및 산업 영상 녹화 시나리오에 안정적인 광학 솔루션을 제공합니다.
문의 보내기
제품 설명
제품 간략한 설명
이 컴팩트한 광각 렌즈는상하이 실크 광학 기술 CO., LTD,산업용 및 감시 영상 작업을 위한 1/2.7인치 이미지 센서에 맞게 제작되었습니다. 고성능 광학 렌즈로서 124°의 큰 대각선 화각을 제공하여 실시간 이미지 캡처를 위한 넓은 장면 범위를 제공합니다. 고정 초점 디자인과 M12 마운트를 특징으로 하는 이 산업용 카메라 렌즈는 총 트랙 길이가 10.9mm에 불과한 콤팩트한 전체 크기를 갖고 있어 소형 이미징 장치에 쉽게 장착할 수 있습니다. F3.5 조리개는 빛 흡수와 광학 성능의 균형을 유지하며 제어된 CRA 값은 주류 CMOS 센서와의 우수한 호환성을 보장합니다. ShangHai SILK Optical Technology CO., LTD는 모든 생산 절차를 엄격하게 통제하여 이 CCTV 렌즈를 장기간 연속 작동해도 안정적으로 만듭니다. 공간이 제한된 다양한 비전 장비에 적합한 광각 범위와 실제 이미징 품질 사이의 균형을 잘 맞추고 다양한 민간 및 산업 영상 녹화 시나리오에 안정적인 광학 솔루션을 제공합니다.
자세한 제품 설명
매개변수 분석

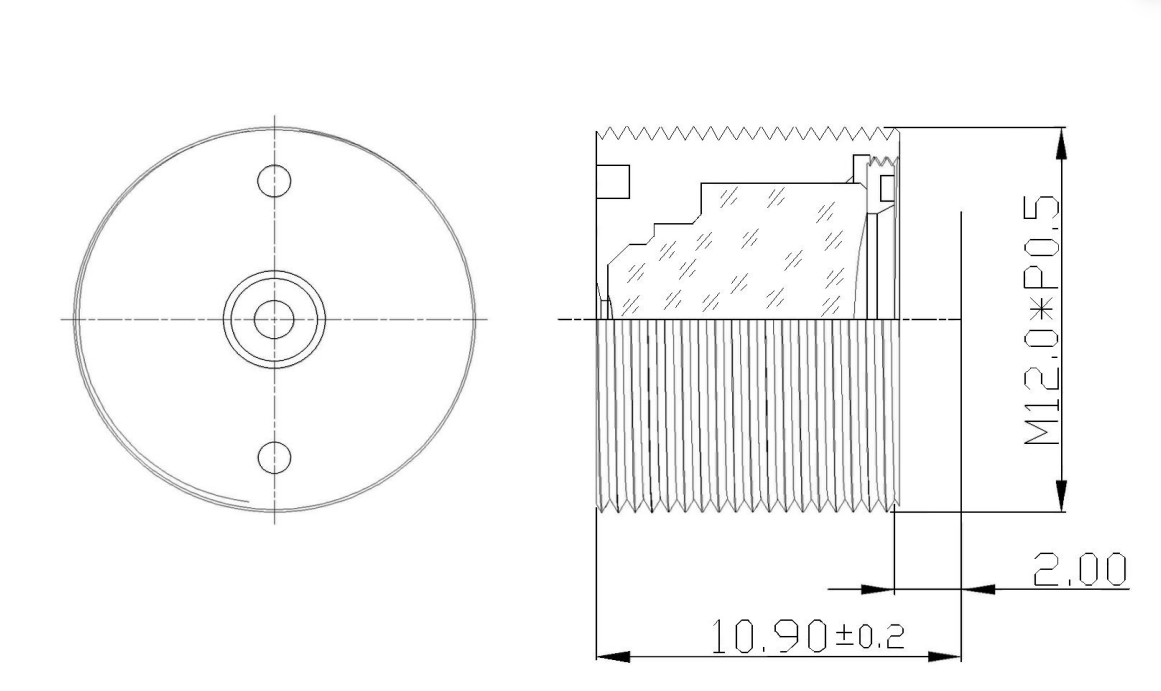

‑ 광학 구조 및 치수:상하이 실크 광학 기술 CO., LTD에서 제조한 이 광각 렌즈는 성숙한 광학 레이아웃을 채택합니다. 총 트랙 길이는 10.9±0.3mm이며, 컴팩트한 크기로 장치 소형화가 가능합니다. 유효 초점 거리는 ±5% 공차로 4.2mm에 도달하며 F/NO 3.5±5% 조리개와 함께 작동하여 균형 잡힌 집광 능력을 실현합니다. 후방 초점 거리는 3.2±0.2mm로 편리한 센서 조립을 지원합니다.
‑ 이미징 형식 및 시야:최대 이미지 서클 Φ7.0mm는 1/2.7" 센서와 완벽하게 일치합니다. 대각선 FOV 124°, 수평 FOV 94°, 수직 FOV 45.6°, 이 M12 렌즈는 추가적인 기계적 회전 없이 초광각 장면 캡처를 실현합니다.
- 이미징 인덱스:TV 왜곡‑19.30%, 상대 조도 45.0%, CRA<14.13°. 낮은 CRA는 CMOS 칩의 음영 위험을 크게 줄입니다. 표준 M12*P0.5 마운트는 머신 비전 렌즈 설치를 위한 보편적인 호환성을 보장합니다.
| 아니요. | 목 | 사양 |
|---|---|---|
| 1 | TTL(총 트랙 길이) | 10.9±0.3 |
| 2 | EFL(유효 초점 거리) | 4.2 ± 5% |
| 3 | F/NO(조리개) | 3.5±5% |
| 4 | BFL(후면 초점 거리) | 3.2±0.2 |
| 5 | 건설(구조) | 1P3G |
| 6 | 최대 이미지 서클 | Φ7.0mm |
| 7 | 센서용 | 1/2.7" |
| 8 | 시야 – 대각선 | 124° |
| 시야 – 수평 | 94° | |
| 시야 – 수직 | 45.6° | |
| 9 | TV 왜곡 | -19.30% |
| 10 | 상대조도 | 45.0% |
| 11 | CRA(최고 레이 각도) | < 14.13° |
| 12 | 산 | M12 × P0.5 |
성능상의 이점
초광각 시청 기능:고정 초점 렌즈로서 넓은 시야를 제공하고 원샷으로 넓은 모니터링 영역을 캡처하며 다중 카메라 배포를 위한 하드웨어 비용을 절감합니다.
낮은 CRA 설계:이 고성능 광학 렌즈는 주광선 각도를 14.13° 미만으로 유지하고 주변 이미징 균일성을 크게 향상시키며 감시 렌즈 적용 시 어두운 모서리 문제를 줄입니다.
소형 기계 설계:짧은 TTL 구조는 소형 장비 쉘에 적합하며 소형 폼 팩터 카메라 하드웨어에 이상적입니다. 표준 M12 인터페이스는 대부분의 산업용 카메라 모듈과 우수한 호환성을 제공합니다.
안정적인 대량 생산 품질:지원 대상상하이 실크 광학 기술 CO., LTD의 광학 엔지니어링 능력을 갖춘 이 CCTV 렌즈는 각 광학 매개변수에 대한 엄격한 허용 오차를 유지하고 일관된 배치 성능을 보장합니다.
응용 분야
- 감시 및 보안 모니터링:이 광각 렌즈는 소형 보안 카메라에 적합하며 넓은 실내 및 단거리 실외 모니터링 장면을 포괄합니다.
‑ 머신 비전 및 산업 검사:산업용 카메라 렌즈는 소형 시각 검사 장비에 사용되며 제품 확인, 코드 스캐닝을 위한 광각 이미징을 제공합니다.
‑ 스마트 홈 장치:스마트 도어 카메라, 가정용 모니터링 카메라에 사용되는 컴팩트한 바디로 스마트 하드웨어의 제한된 내부 공간에 적합합니다.
- IoT 시각적 단말기:다양한 IoT 시각 수집 모듈에 적용되는 이 고정 초점 렌즈는 가장자리 측면 이미지 획득을 위한 안정적인 광각 광학 솔루션을 제공합니다.
