4.1mm 초점 거리 열화상 렌즈

제품 개요

제조 및 공급업체:보시옵티컬기술, 이F1.0 4.1mm 초점 거리 열화상 렌즈640×512 해상도, 12μm 픽셀 비냉각식 적외선 초점면 배열에 맞게 조정된 초광각 적외선 대물렌즈 역할을 합니다. 이 열적외선 렌즈는 고급 노출형 AR 반사 방지 코팅을 채택하여 88% 이상의 적외선 투과율을 제공합니다. BOSHI Optical Technology의 전문 적외선 광학 렌즈인 이 장치는 IP67 전면 렌즈 보호, 약 25g의 경량 구조 및 신뢰할 수 있는 넓은 온도 광학 안정성을 갖추고 있습니다. 소형 비냉각식 열화상 카메라 시스템과의 원활한 통합을 지원하며, 넓은 FOV 설계로 다양한 열화상 배포 시나리오에 대한 광범위한 장면 범위를 제공합니다.

자세한 제품 설명

매개변수

광학 사양. 이 적외선 광학 렌즈는 4.1mm 초점 거리와 F1.0 초대형 조리개를 갖추고 있습니다. 큰 조리개 값은 높은 적외선 흡수 용량을 제공합니다. 이러한 광학 성능은 저온 및 저조도 작업 조건에서 선명한 열적외선 렌즈 출력을 보장하는 핵심 요소입니다.

검출기 매칭. 이 렌즈는 640×512 해상도, 12μm 픽셀 적외선 감지기에 맞게 제작되었습니다. 주류 비냉각식 열 센서 형식과 높은 일치도를 달성하고 렌즈와 센서 간의 불일치로 인한 이미징 편차를 방지합니다.

시야. 대각선 130°, 수평 102°, 수직 83°의 넓은 FOV를 구현합니다. 사용자는 기계적 스캐닝 구성 요소 없이 넓은 범위의 현장 범위를 확보할 수 있으므로 열 장비의 전체 ​​기계적 구성이 단순화됩니다.

성과에 집중하세요. 연속 초점 범위는 0.5m에서 무한대까지입니다. 초점 기능은 근거리 검사 작업과 장거리 감시 작업을 고려하고 이 4.1mm 초점 거리 렌즈의 사용 가능한 거리 경계를 확장합니다.

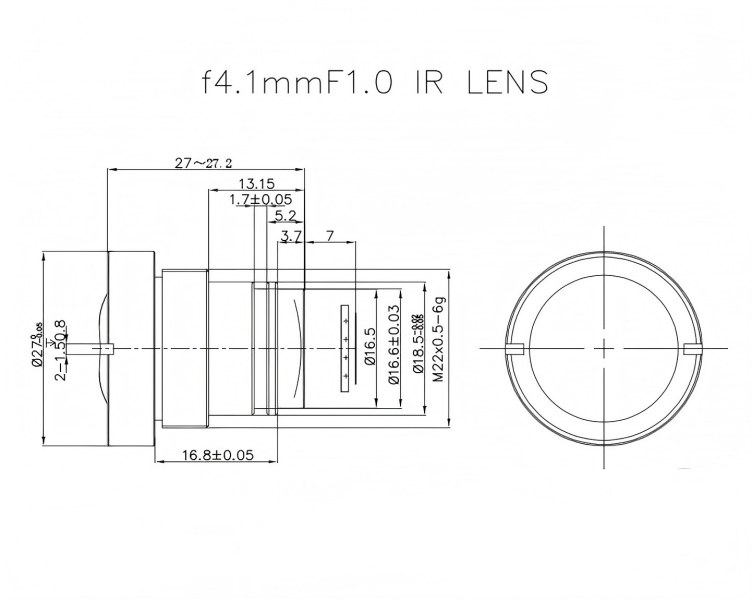

환경 및 기계 지수. 작동 온도 범위는 -40℃ ~ +80℃에 이릅니다. 전면 렌즈는 IP67 방수 및 방진 등급에 도달했습니다. 편리한 조립 작업을 위해 M22×0.5 마운트 표준 스레드 인터페이스를 적용합니다. 순중량은 25g 내외로 경량화 장비 개발에 유리한 조건을 갖추고 있습니다.

이미징 품질 표시기. AR 반사 방지 코팅이 적용되어 광 투과율이 88%를 초과합니다. 상대조도는 80% 이상으로 유지됩니다. 왜곡 값은 45% 이하로 제어됩니다. 표시기 세트는 광각 이미징 기능과 실제 이미지 품질 성능의 균형을 유지합니다.

성능상의 이점

탁월한 저조도 열 감도. F1.0 최대 조리개는 복사 에너지 수집 효율을 강화합니다. 어둡고 방사선량이 적은 환경에서 이 열적외선 렌즈는 열화상 대비를 확실히 높일 수 있습니다. 대상 적외선 신호가 약할 때 이미지가 흐려질 위험을 줄여줍니다.

매우 넓은 범위. 130° 대각선 너비 FOV는 단일 장치에 대해 더 넓은 모니터링 영역을 포괄할 수 있습니다. 프로젝트 측은 이에 따라 전체 영역 모니터링을 위해 배포된 열화상 카메라의 수를 줄일 수 있습니다. 이는 전체 시스템 구축 비용을 직접적으로 절감합니다.

안정적인 이미징 균일성. 80% 이상의 상대조도는 비네팅 현상을 효과적으로 억제합니다. 밝기는 전체 이미지 프레임에서 일관되게 유지됩니다. 88% 이상의 투과율은 광 전송 경로에서 적외선 에너지 손실을 줄입니다. BOSHI Optical Technology는 이 적외선 광학 렌즈에 대해 반복적인 보정을 수행하여 장시간 연속 작동 상태에서 균일한 출력을 보장합니다.

강력한 환경 내구성. IP67 전면 렌즈 보호 기능과 넓은 온도 작동 범위는 비, 먼지, 극한의 추위 및 고열 조건에서도 안정적인 작동을 지원합니다. 렌즈는 빈번한 수동 유지 관리에 의존하지 않으며 실외 및 열악한 산업 배포 환경에 적합합니다.

컴팩트하고 쉬운 통합. 25g의 경량 구조와 표준 M22×0.5 마운트로 소형 열화상 장치의 기계적 설계 난이도를 낮췄습니다. 장비 개발자는 제품 통합 중에 구조 수정 작업을 줄일 수 있습니다.

유연한 초점 기능. 0.5m의 최소 초점 거리는 근접 대상 감지를 지원합니다. 순수 장거리 고정 초점 렌즈와 비교했을 때 이 4.1mm 초점 거리 제품은 적용 범위를 확장하고 혼합 거리 관찰 요구 사항을 충족합니다.

응용 분야

경계 보안 모니터링. 이 넓은 FOV 열적외선 렌즈는 공장, 공원, 국경 지역 및 주거 지역에 대한 광각 열 감시 기능을 제공합니다. 가시광선 공급 없이 밤낮으로 침입탐지 작업을 완료합니다. 경계 보안 모니터링은 BOSHI Optical Technology 제품의 주요 적용 방향 중 하나입니다.

산업용 열 검사. 적외선 광학 렌즈는 장비 온도 검사, 전기 캐비닛 오류 감지, 파이프라인 열 누출 검사 및 공장 안전 순찰을 지원합니다. 현장 직원이 이상 열원을 적시에 발견하여 산업안전사고를 예방할 수 있습니다.

스마트 교통 및 차량 비전. 자동차 열화상 야간 투시경, 도로 교통 모니터링용으로 배치할 수 있습니다. 안개, 야간 및 가시성이 낮은 조건에서 640×512 해상도 매칭 성능은 보행자 및 장애물 식별 작업을 완료하는 데 도움이 됩니다.

무인 시스템 페이로드. 25g의 경량 기능을 활용하는 이 렌즈는 UAV, 로봇 및 무인 지상 차량을 위한 경량 열 페이로드 역할을 합니다. 수색 및 구조, 산불 모니터링, 지형 순찰 관련 임무를 수행합니다.

공공 안전 및 긴급 구조. 소방용 열 위치 확인 및 수색 및 구조 임무에서는 어둡거나 연기가 자욱하거나 시각적으로 가려진 환경에서 잘 작동합니다. 열 신호는 부분적인 연기 간섭을 침투하여 목표 위치를 고정할 수 있습니다.

농업 및 환경 모니터링. 운영자는 이 열적외선 렌즈를 통해 식생 온도 분석, 야생 동물 관찰 및 환경 열 분포 추적을 수행합니다. 농업연구 및 생태환경 연구에 효과적인 데이터 지원을 제공합니다.
