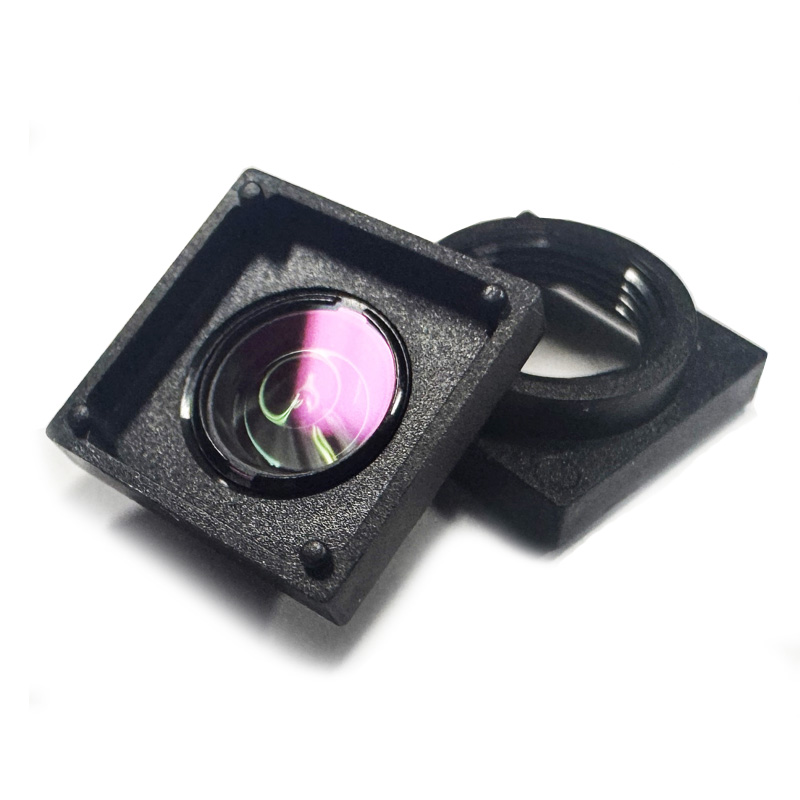

3.05mm 테이퍼 콘 렌즈
이 컴팩트 머신 비전 렌즈는 ShangHai SILK Optical Technology CO., LTD에서 제조되었으며 2592*1944 해상도의 1/4" 센서에 최적화되어 있습니다. 안정적인 광학 레이아웃으로 제작된 이 미니 보드 렌즈는 3.05mm 초점 거리와 F5.0 조리개로 안정적인 이미징 성능을 제공합니다. 4.8mm 이미지 서클과 72도 대각선 FOV를 지원하여 컴팩트 이미징 모듈의 광시야각 요구 사항을 충족합니다. 낮은 왜곡 렌즈 설계로 TV 왜곡을 아래로 유지합니다. 1.5%, 원치 않는 적외선 간섭을 필터링하는 650nm IRCF 파장. 3.6mm의 초단거리 TTL은 공간이 제한된 장치 통합에 적합합니다. ShangHai SILK Optical Technology CO., LTD는 각 장치에 대해 엄격한 광학 검사를 수행하여 대량 생산 프로젝트를 위한 일관된 배치 품질을 보장합니다. 이 비용 효율적인 M5.5 마운트 광학 구성 요소는 여러 소비자 및 산업 시나리오에 걸쳐 소형 임베디드 카메라 시스템에 이상적입니다.
문의 보내기
제품 설명
제품 개요
이 소형 머신 비전 렌즈는 ShangHai SILK Optical Technology CO., LTD에서 제조되었으며 2592*1944 해상도의 1/4" 센서에 최적화되어 있습니다. 안정적인 광학 레이아웃으로 제작된 이 미니 보드 렌즈는 안정적인 이미징 성능을 제공합니다.3.05mm초점 거리 및 F5.0 조리개. 4.8mm 이미지 서클과 72도 대각선 FOV를 지원하여 소형 이미징 모듈의 광시야각 요구 사항을 충족합니다. 저왜곡 렌즈 설계는 원치 않는 적외선 간섭을 필터링하기 위해 650nm IRCF 파장과 함께 TV 왜곡을 1.5% 미만으로 유지합니다. 3.6mm의 매우 짧은 TTL 덕분에 공간이 제한된 장치 통합에 적합합니다. ShangHai SILK Optical Technology CO., LTD는 각 장치에 대해 엄격한 광학 검사를 수행하여 대량 생산 프로젝트의 일관된 배치 품질을 보장합니다. 이 비용 효율적인 M5.5 마운트 광학 구성 요소는 여러 소비자 및 산업 시나리오에 걸쳐 소형 임베디드 카메라 시스템에 이상적입니다.
자세한 제품 설명
파람에테르
핵심 광학 매개변수: 렌즈는 다음을 채택합니다.3.05mm±5% 허용 오차의 초점 거리, F5.0 조리개 ±5% 허용 오차와 쌍을 이루어 피사계 심도와 이미징 밝기의 균형을 유지합니다. TTL은 초소형 조립을 위해 3.6±0.1mm에 이릅니다. 650nm IRCF 파장은 적외선 미광을 효과적으로 차단하여 트루 컬러 주간 출력을 제공합니다.
이미징 형식 및 시야각: 최대 이미지 서클은 Φ4.8mm이며 1/4" COMS 센서(2592*1944)와 완벽하게 일치합니다. 대각선 FOV는 72°, 수평 FOV 61°, 수직 FOV 47°로 소형 카메라에 넓은 적용 범위를 제공합니다.
왜곡 및 조명 및 CRA: 직선 재생의 경우 TV 왜곡<1.5%; 상대 조도 42.8%±5%는 중앙에서 모서리까지 균일한 밝기를 보장합니다. CRA<32.7°는 주류 1/4인치 센서 픽셀 주광선 각도와 일치하여 비네팅 및 색상 오프셋을 방지합니다.

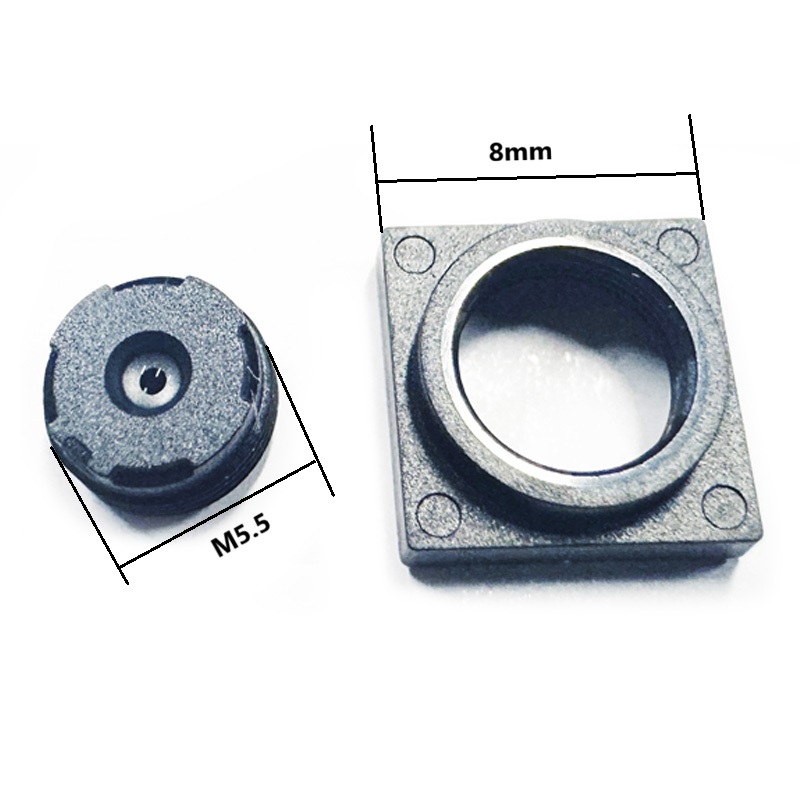

기계적 인터페이스: 표준 M5.5 마운트, 마이크로 카메라 모듈용 정렬 및 조립이 용이합니다.

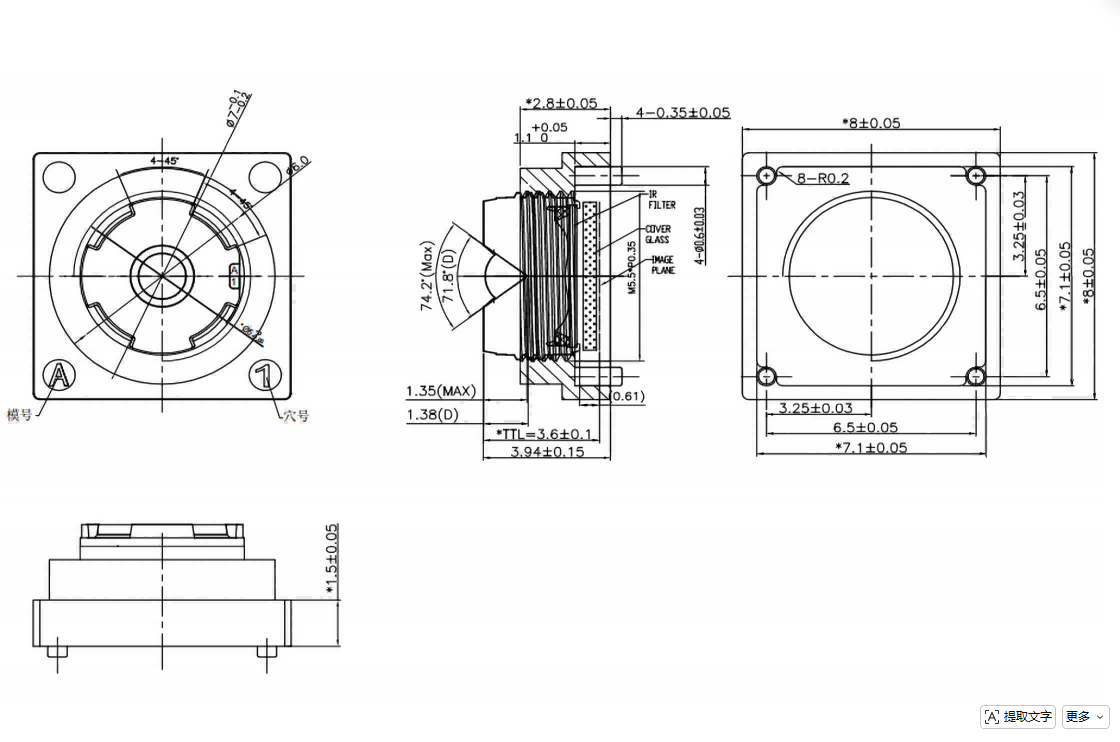

| 1 | TTL(총 트랙 길이) | 3.6±0.1 |
| 2 | EFL(유효 초점 거리) | 3.05±5% |
| 3 | F/NO(조리개) | 5.0±5% |
| 4 | IRCF 파장 | 650nm |
| 5 | 건설(구조) | 3P + 1IR |
| 6 | 최대 이미지 서클 | Φ4.8mm |
| 7 | 센서 CMOS(2592×1944) | 1/4" |
| 8 | 시야 – 대각선 | 72°(Y'=2.268mm) |
| 시야 – 수평 | 61°(Y'=1.8148mm) | |
| 시야 – 수직 | 47°(Y'=1.361mm) | |
| 9 | TV 왜곡 | < 1.5% |
| 10 | 상대조도 | 42.8%±5% |
| 11 | CRA(최고 레이 각도) | < 32.7° |
| 12 | 산 | M5.5 |
성능 우위게스
저왜곡 광학 성능: 저왜곡 렌즈로서 TV 왜곡이 1.5% 미만으로 인식 및 스캐닝 작업에 중요한 이미지 왜곡을 줄여줍니다.
컴팩트한 기계적 크기: 이 미니 보드 렌즈는 총 트랙 길이가 3.6mm에 불과하여 내부 공간이 극도로 제한된 슬림형 임베디드 하드웨어에 매우 적합합니다.
잘 어울리는 센서 호환성: 1/4인치 센서 렌즈 적용 전용으로 설계된 4.8mm 이미지 서클 및 <32.7° CRA는 어두운 모서리와 색상 변화를 방지하여 센서 픽셀 기능을 최대한 활용합니다.
안정적인 적외선 필터링: 650nm IR 컷은 적외선 노이즈를 제거하여 가시광선 캡처의 색상 충실도를 향상시킵니다.
일관된 대량 생산 품질: ShangHai SILK Optical Technology CO., LTD에서 생산하는 모든 렌즈는 엄격한 광학 테스트를 거쳐 대량 주문에 대한 매개변수 일관성을 보장합니다.
신청n 필드
스마트 홈 소형 카메라: 소형 실내 모니터링 카메라, 초인종 카메라에 이 M5.5 마운트 렌즈를 적용하면 제한된 케이스 공간 내에서 광각의 선명한 라이브 뷰를 캡처할 수 있습니다.
휴대용 스캐닝 장치: 저왜곡 렌즈는 바코드 및 QR 코드 스캐닝을 지원하여 빠른 코드 디코딩을 위해 왜곡되지 않은 이미지를 제공합니다.
웨어러블 이미징 장비: 3.05mm 초점 거리의 미니 보드 렌즈는 소형 웨어러블 카메라, 신체 착용형 레코더에 적합하여 컴팩트한 레이아웃 요구를 충족합니다.
머신 비전 보조 모듈: 소형 머신 비전 렌즈로서 1/4인치 센서 렌즈 하드웨어를 사용한 간단한 물체 감지, 시각적 계산 및 보조 감지에 작동합니다.
교육 및 실험용 카메라 키트: 학생 시력 관련 프로젝트 개발을 위한 비용 효율적인 광학 구성 요소입니다.2. 제품 개요
이 컴팩트 머신 비전 렌즈는 ShangHai SILK Optical Technology CO., LTD에서 제조되었으며 2592*1944 해상도의 1/4" 센서에 최적화되어 있습니다. 안정적인 광학 레이아웃으로 제작된 이 미니 보드 렌즈는 3.05mm 초점 거리와 F5.0 조리개로 안정적인 이미징 성능을 제공합니다. 4.8mm 이미지 서클과 72도 대각선 FOV를 지원하여 컴팩트 이미징 모듈의 광시야각 요구 사항을 충족합니다. 낮은 왜곡 렌즈 설계로 TV 왜곡을 아래로 유지합니다. 1.5%, 원치 않는 적외선 간섭을 필터링하는 650nm IRCF 파장. 3.6mm의 초단거리 TTL은 공간이 제한된 장치 통합에 적합합니다. ShangHai SILK Optical Technology CO., LTD는 각 장치에 대해 엄격한 광학 검사를 수행하여 대량 생산 프로젝트를 위한 일관된 배치 품질을 보장합니다. 이 비용 효율적인 M5.5 마운트 광학 구성 요소는 여러 소비자 및 산업 시나리오에 걸쳐 소형 임베디드 카메라 시스템에 이상적입니다.
자세한 제품 설명
파람에테르
핵심 광학 매개변수: 렌즈는 ±5% 허용 오차의 3.05mm 초점 거리를 채택하고 F5.0 조리개 ±5% 허용 오차와 쌍을 이루어 피사계 심도와 이미징 밝기의 균형을 유지합니다. TTL은 초소형 조립을 위해 3.6±0.1mm에 이릅니다. 650nm IRCF 파장은 적외선 미광을 효과적으로 차단하여 트루 컬러 주간 출력을 제공합니다.
이미징 형식 및 시야각: 최대 이미지 서클은 Φ4.8mm이며 1/4" COMS 센서(2592*1944)와 완벽하게 일치합니다. 대각선 FOV는 72°, 수평 FOV 61°, 수직 FOV 47°로 소형 카메라에 넓은 적용 범위를 제공합니다.
왜곡 및 조명 및 CRA: 직선 재생의 경우 TV 왜곡<1.5%; 상대 조도 42.8%±5%는 중앙에서 모서리까지 균일한 밝기를 보장합니다. CRA<32.7°는 주류 1/4인치 센서 픽셀 주광선 각도와 일치하여 비네팅 및 색상 오프셋을 방지합니다.
기계적 인터페이스: 표준 M5.5 마운트, 마이크로 카메라 모듈용 정렬 및 조립이 용이합니다.
성능상의 이점
저왜곡 광학 성능: 저왜곡 렌즈로서 TV 왜곡이 1.5% 미만으로 인식 및 스캐닝 작업에 중요한 이미지 왜곡을 줄여줍니다.
컴팩트한 기계적 크기: 이 미니 보드 렌즈는 총 트랙 길이가 3.6mm에 불과하여 내부 공간이 극도로 제한된 슬림형 임베디드 하드웨어에 매우 적합합니다.
잘 어울리는 센서 호환성: 1/4인치 센서 렌즈 적용 전용으로 설계된 4.8mm 이미지 서클 및 <32.7° CRA는 어두운 모서리와 색상 변화를 방지하여 센서 픽셀 기능을 최대한 활용합니다.
안정적인 적외선 필터링: 650nm IR 컷은 적외선 노이즈를 제거하여 가시광선 캡처의 색상 충실도를 향상시킵니다.
일관된 대량 생산 품질: ShangHai SILK Optical Technology CO., LTD에서 생산하는 모든 렌즈는 엄격한 광학 테스트를 거쳐 대량 주문에 대한 매개변수 일관성을 보장합니다.
적용분야
스마트 홈 소형 카메라: 소형 실내 모니터링 카메라, 초인종 카메라에 이 M5.5 마운트 렌즈를 적용하면 제한된 케이스 공간 내에서 광각의 선명한 라이브 뷰를 캡처할 수 있습니다.
휴대용 스캐닝 장치: 저왜곡 렌즈는 바코드 및 QR 코드 스캐닝을 지원하여 빠른 코드 디코딩을 위해 왜곡되지 않은 이미지를 제공합니다.
웨어러블 이미징 장비: 3.05mm 초점 거리의 미니 보드 렌즈는 소형 웨어러블 카메라, 신체 착용형 레코더에 적합하여 컴팩트한 레이아웃 요구를 충족합니다.
머신 비전 보조 모듈: 소형 머신 비전 렌즈로서 1/4인치 센서 렌즈 하드웨어를 사용한 간단한 물체 감지, 시각적 계산 및 보조 감지에 작동합니다.
교육 및 실험용 카메라 키트: 학생 시력 관련 프로젝트 개발을 위한 비용 효율적인 광학 구성 요소입니다.
