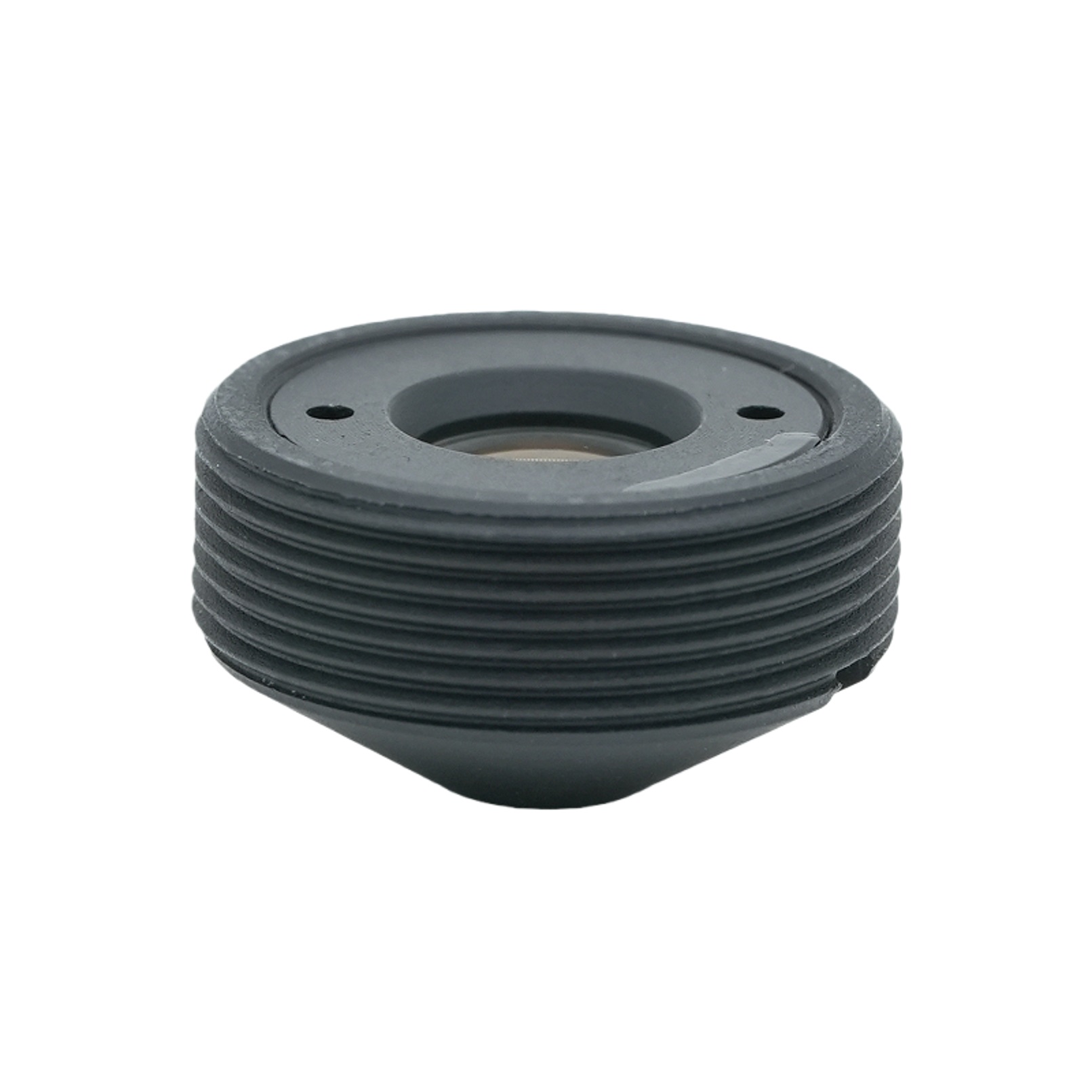

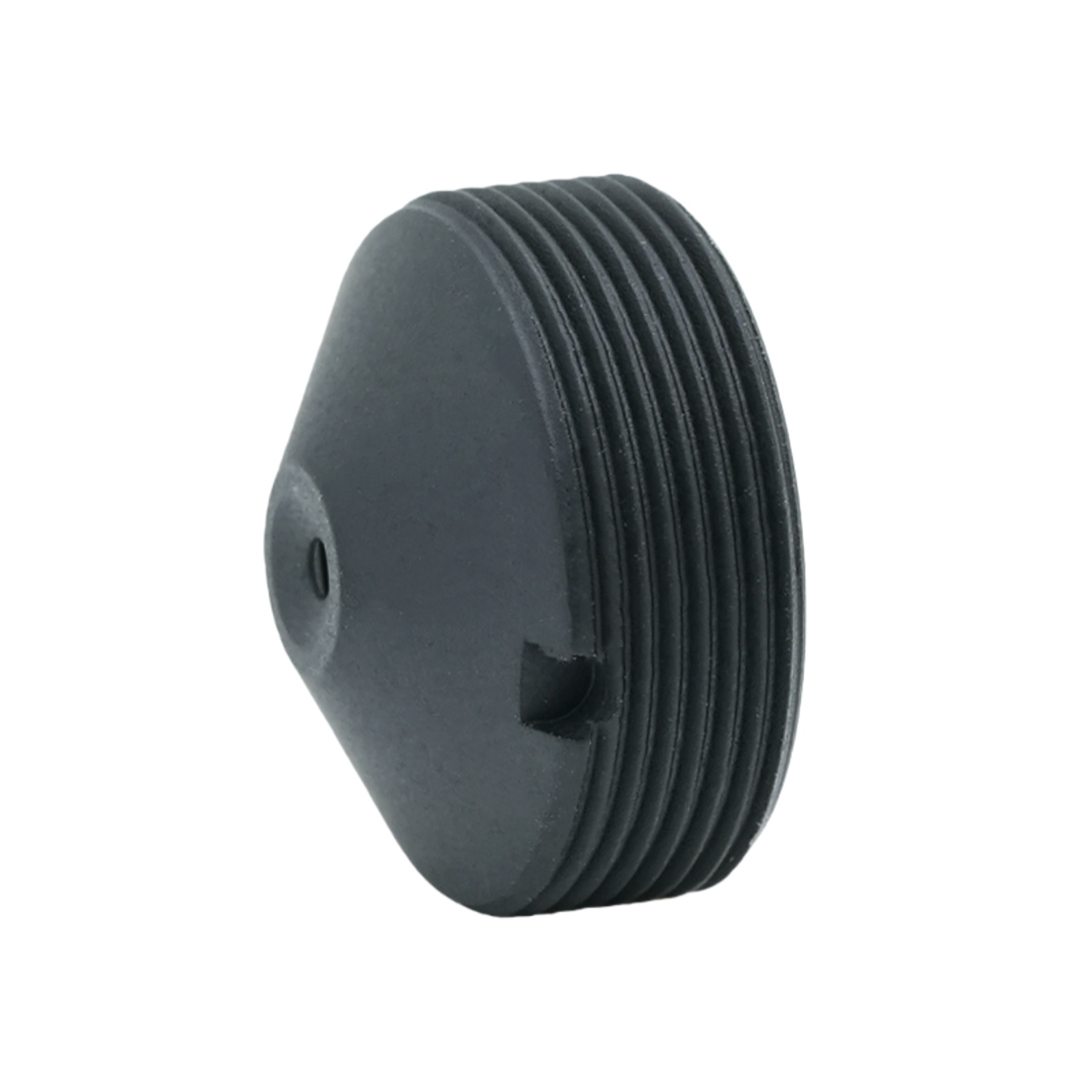

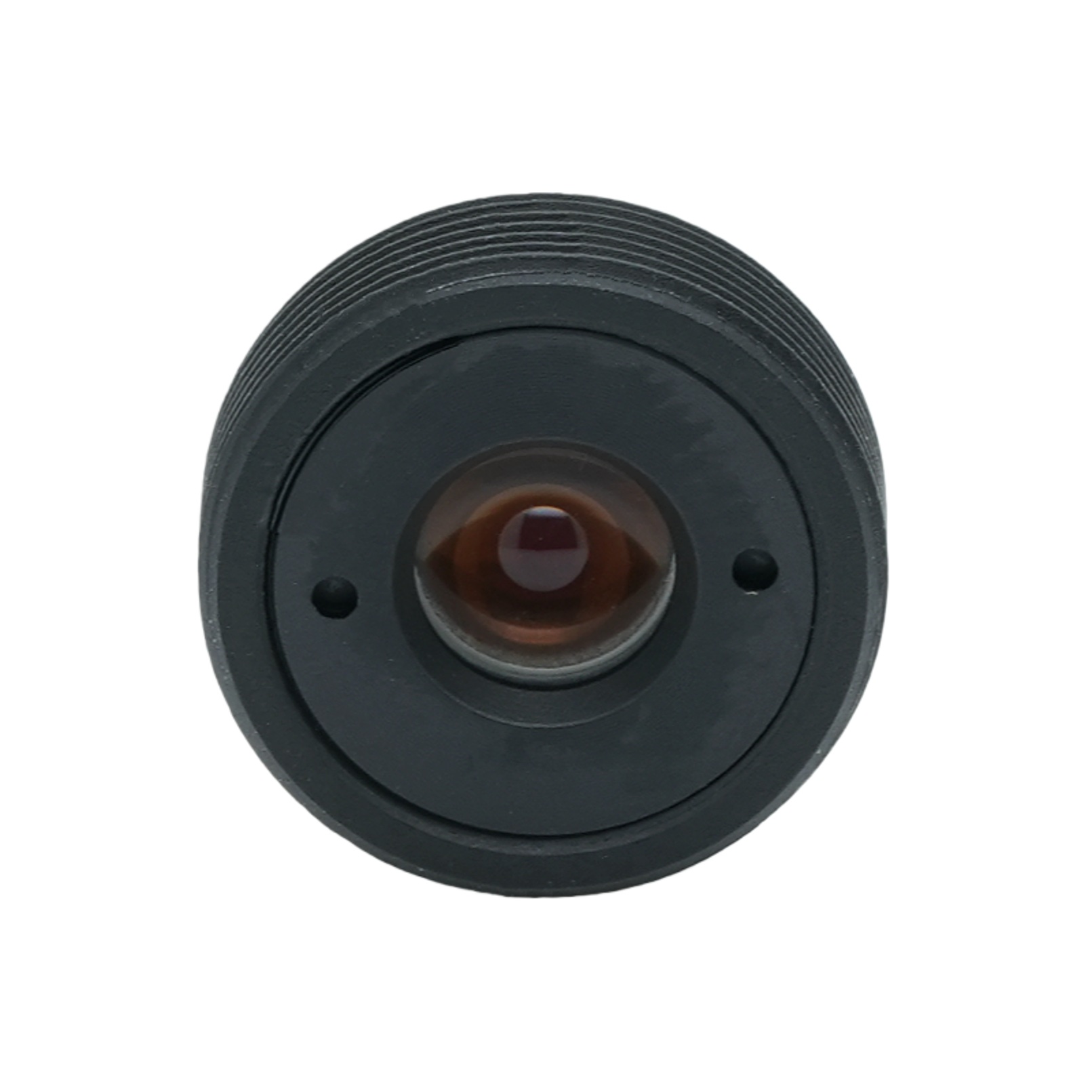

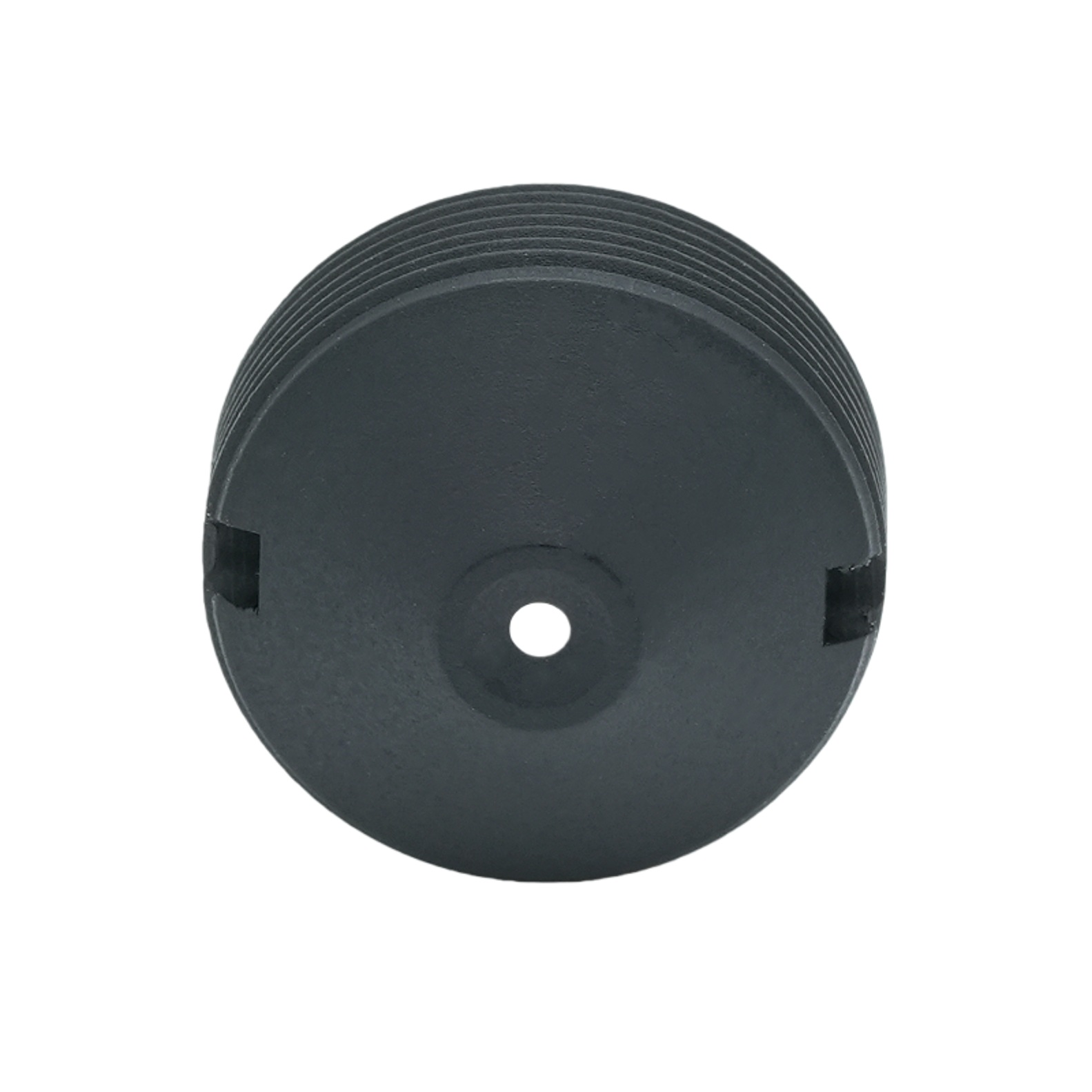

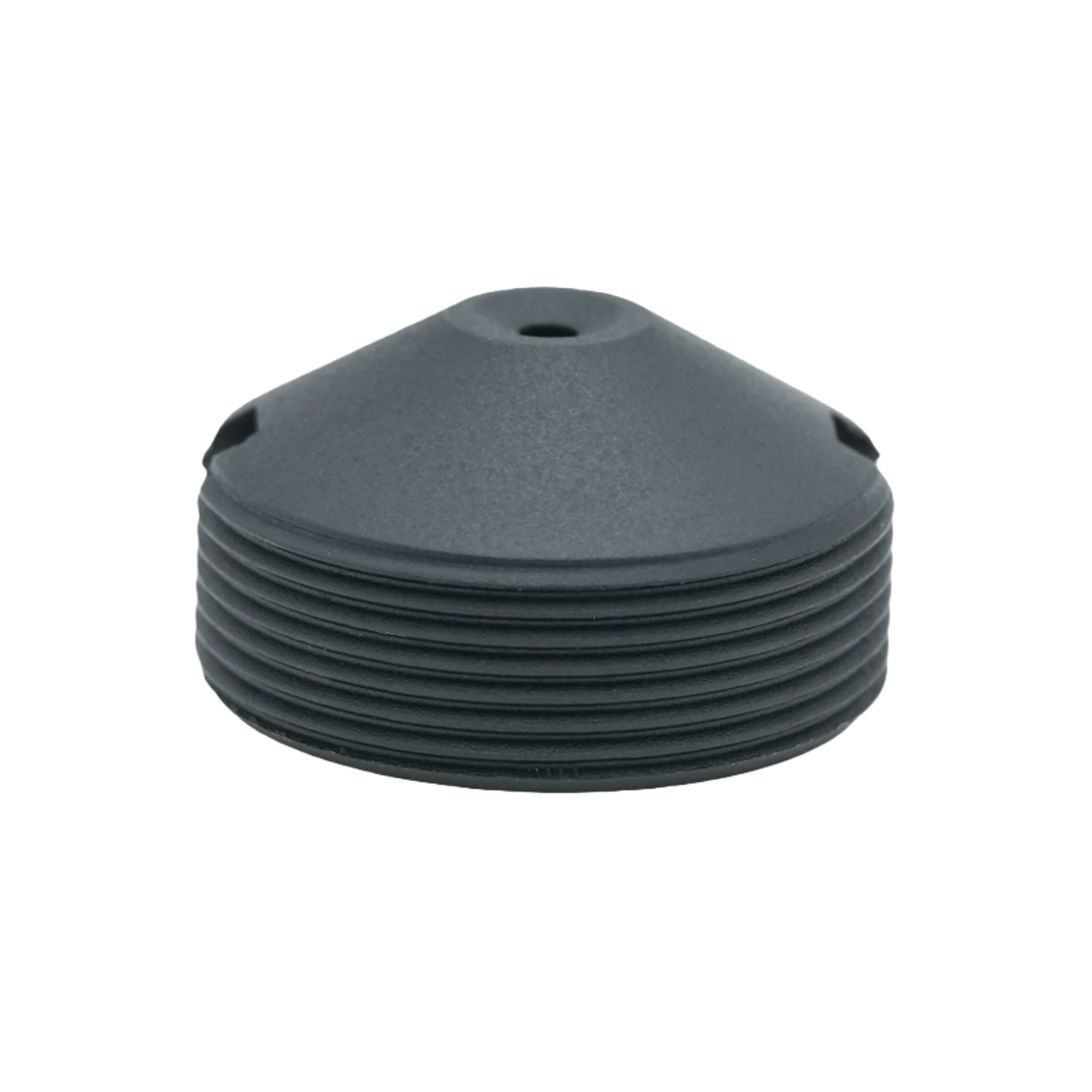

2.9mm 테이퍼 콘 렌즈

제품 개요

BOSHI Optical Technology는 1/4" 형식 센서용으로 설계된 고성능 광각 고정 렌즈인 PL-02934H-M12를 선보입니다. 2.9mm 초점 거리와 빠른 F3.4 조리개를 갖춘 이 렌즈는 넉넉한 119° 대각선 화각을 제공하므로 좁은 공간에서 넓은 장면을 커버해야 하는 응용 분야에 이상적입니다. 전체 유리 구조(3개 요소)는 넓은 온도 범위에서 열 안정성과 일관된 이미지 품질을 보장합니다. 6.63° 미만의 주광선 각도는 최신 CMOS 센서와 결합 시 색상 음영을 최소화하고 색상 정확도를 유지합니다. 8.9mm의 컴팩트한 총 트랙 길이에도 불구하고 2.46mm의 기계적 후면 초점 거리는 표준 M12 마운트와의 유연한 통합을 제공합니다. BOSHI 광학 기술은 디지털 방식으로 보정할 수 있는 초광각 렌즈의 일반적인 값인 -14.27%의 TV 왜곡과 가장자리에서 30%로 저조도 조건에서도 사용 가능한 밝기를 보장합니다. 이 렌즈는 2.9mm 초점 거리와 넓은 119° 범위가 필수적인 임베디드 비전, 보안 카메라, 차량 내 서라운드 뷰 시스템 및 산업 검사를 위한 비용 효율적인 솔루션입니다. 1/4" 센서 및 M12 인터페이스.

제품상세설명

1. 광학 매개변수 분석

초점 거리(EFL): 2.9mm ±5% – 초광각 시야를 가능하게 하는 짧은 초점 거리로, 가까운 거리에서 넓은 영역을 캡처하는 데 중요합니다. 이 2.9mm 초점 거리는 렌즈의 각도 범위를 결정하는 주요 요소입니다.

조리개(F/NO): F3.4 ±5% – 조명 처리량과 피사계 심도의 균형을 맞추는 적당한 속도로, 조명이 다양한 실내 및 실외 환경 모두에 적합합니다.

이미지 서클 및 센서 형식: 최대 이미지 서클 Φ4.65mm, 1/4" 센서용으로 특별히 설계됨(표준 대각선 ~4.5mm). 1/4" 형식은 비네팅 없이 센서의 활성 영역을 최대한 활용하도록 보장합니다.

시야각: 대각선 119°, 수평 81.6°, 수직 58° – 이 119° 시야각은 넓은 창을 제공하여 전체 파노라마 범위에 필요한 카메라 수를 줄여줍니다.

TV 왜곡: ‑14.27%(배럴 유형) – 소프트웨어에서 쉽게 수정할 수 있는 예측 가능하고 반복 가능한 왜곡 패턴으로 머신 비전 작업을 위한 직선 출력이 가능합니다.

CRA(Chief Ray Angle): <6.63° – 최신 센서 마이크로렌즈 어레이와 일치하는 낮은 CRA로, 특히 119° 필드 가장자리에서 누화 및 색상 변화를 억제합니다.

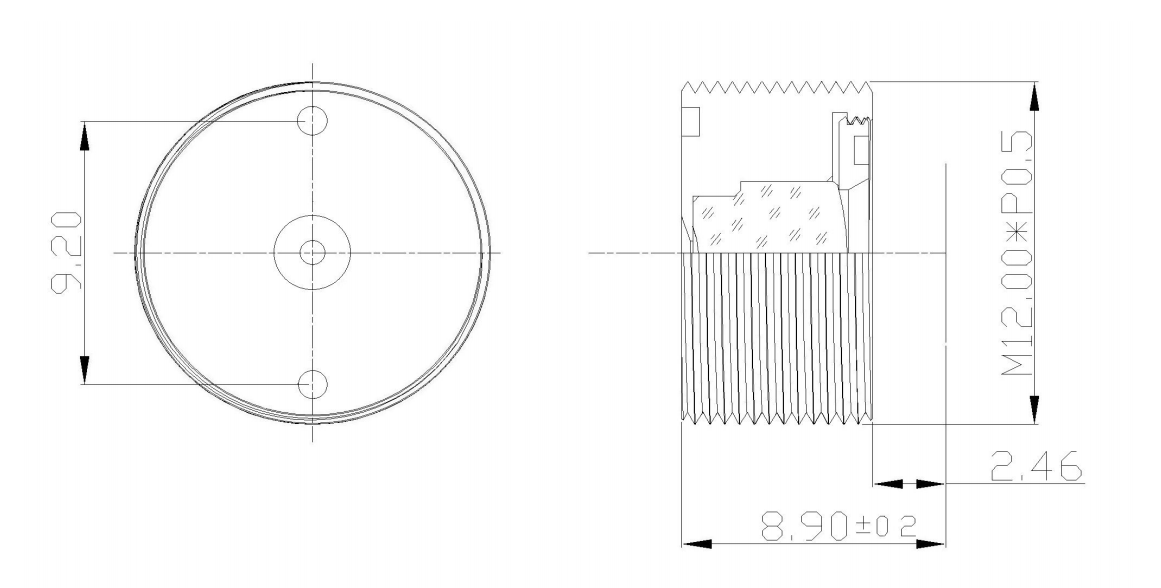

기계적 후방 초점 거리(BFL): 2.46mm ±0.2 – 컴팩트한 M12 마운트 설치 공간을 유지하면서 IR 컷 필터 또는 커버 유리를 위한 충분한 간격을 제공합니다.

총 트랙 길이(TTL): 8.90mm ±0.3 – 공간이 제한된 하우징에 통합할 수 있는 슬림한 프로필입니다.

상대 조도: 30.0% – 모서리 밝기를 허용 가능한 수준으로 유지하여 감시 및 자동차 애플리케이션에서 안정적인 가장자리 감지를 촉진합니다.

마운트: M12 스레드(표준) - 빠른 기계적 부착과 기성 렌즈 홀더와의 폭넓은 호환성을 제공합니다.

2. 성능상의 이점

매우 넓으면서도 수정 가능한 왜곡: -14.27%의 TV 왜곡은 광각 광학을 위한 의도적인 설계 선택입니다. BOSHI 광학 기술은 제로 왜곡(크기와 비용 증가)을 시도하는 대신 디지털 이미지 처리로 완전히 보상할 수 있는 매우 일관된 왜곡 프로파일을 제공하여 주변 해상도를 희생하지 않고 2.9mm 초점 거리의 이점을 유지합니다.

센서 호환성을 위한 낮은 CRA: 주광선 각도가 6.63° 미만인 렌즈는 얕은 픽셀 웰이 있는 1/4" 센서와 원활하게 작동합니다. 이를 통해 비네팅 및 색상 불균일성이 최소화되고 전체 119° 시야각에서 캡처된 이미지가 중앙에서 모서리까지 자연스러운 색상 균형을 유지할 수 있습니다.

열적으로 안정적인 유리 구조: 3요소 전체 유리 디자인(플라스틱 아님)은 -20°C ~ +70°C의 온도에서 안정적인 초점과 해상도를 보장하므로 온도 변동이 흔한 실외 감시 및 차량 내 카메라에 안정적으로 사용할 수 있습니다.

컴팩트한 통합: 8.9mm TTL 및 M12 마운트를 통해 기존 카메라 모듈을 직접 드롭인 교체할 수 있습니다. 2.46mm의 기계적 후면 초점 거리는 옵션 필터를 위한 공간을 남겨두고, F/3.4 조리개는 0.3m에서 무한대까지의 물체에 대해 우수한 피사계 심도를 제공하여 자동 초점 메커니즘의 필요성을 줄여줍니다.

일관된 조도: 상대 조도는 30%이지만 이는 119° 렌즈의 경우 일반적입니다. 점진적인 롤오프는 센서 게인 또는 디지털 셰이딩 보정을 통해 보상될 수 있습니다. 렌즈의 낮은 F값은 적절한 중앙 밝기를 보장하므로 10lux 조건에서도 이미지를 사용할 수 있습니다.

3. 적용분야

감시 및 보안: 돔 카메라, 출입구 뷰어 및 복도 모니터는 119° 시야각의 이점을 활용하여 단일 장치로 넓은 영역을 감시합니다. 2.9mm 초점 거리는 사각지대 없이 실내 구석구석을 캡처해야 하는 실내 모니터링에 최적입니다. M12 마운트는 기존 보안 하우징에 간단히 장착할 수 있습니다.

자동차 및 이동성: 차량용 서라운드 뷰 시스템, 사각지대 카메라 및 후방 카메라는 넓은 119° 대각선을 활용하여 사각지대를 제거합니다. 견고한 유리 구조와 온도에 따른 안정적인 광학 성능은 자동차 인증 요구 사항에 부합합니다.

머신 비전 및 로봇 공학: 물체 감지, 탐색, 선택 및 배치 안내를 위해 렌즈의 예측 가능한 왜곡과 낮은 CRA 덕분에 수정 후 정확한 미터법 측정이 가능합니다. 소형 8.9mm TTL을 사용하면 드론 페이로드 또는 휴대용 스캐너에 통합할 수 있습니다.

가전제품: 스마트 초인종, VR/AR 헤드셋 및 360° 회의 카메라는 1/4인치 센서 호환성과 넓은 시야를 활용하여 몰입형 경험을 제공합니다. F/3.4 조리개는 다양한 거리에서 얼굴 인식을 위한 충분한 피사계 심도를 제공합니다.

산업용 IoT 및 임베디드 비전: 고정 초점 거리와 간단한 M12 인터페이스를 갖춘 이 렌즈는 119° 뷰로 단일 프레임에서 대형 PCB 패널이나 포장 표면을 검사할 수 있는 생산 라인의 검사 시스템에 이상적입니다. BOSHI 광학 기술은 다양한 센서 커버 안경을 수용할 수 있도록 기계적 후면 초점 거리의 사용자 정의를 지원하여 렌즈의 다양성을 더욱 확장합니다.

이러한 모든 응용 분야에서 핵심 속성인 2.9mm 초점 거리, F/3.4 조리개, 1/4" 센서 형식, 119° 시야각, 낮은 TV 왜곡, 제어된 주광선 각도 및 M12 마운트는 BOSHI Optical Technology의 렌즈가 최소한의 후처리 노력으로 일관된 고품질 이미징을 제공하도록 보장합니다. 이 제품은 넓은 적용 범위, 컴팩트한 크기 및 비용 효율성 사이의 균형을 원하는 엔지니어에게 최고의 선택입니다.
