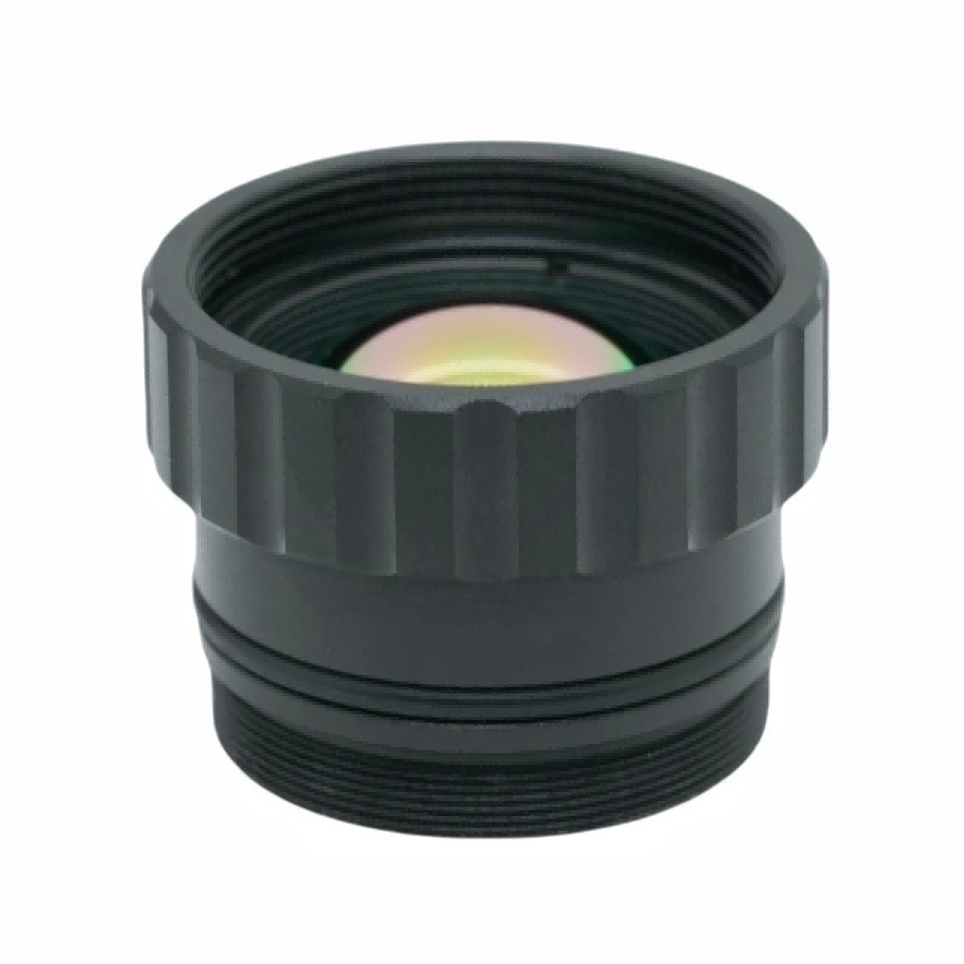

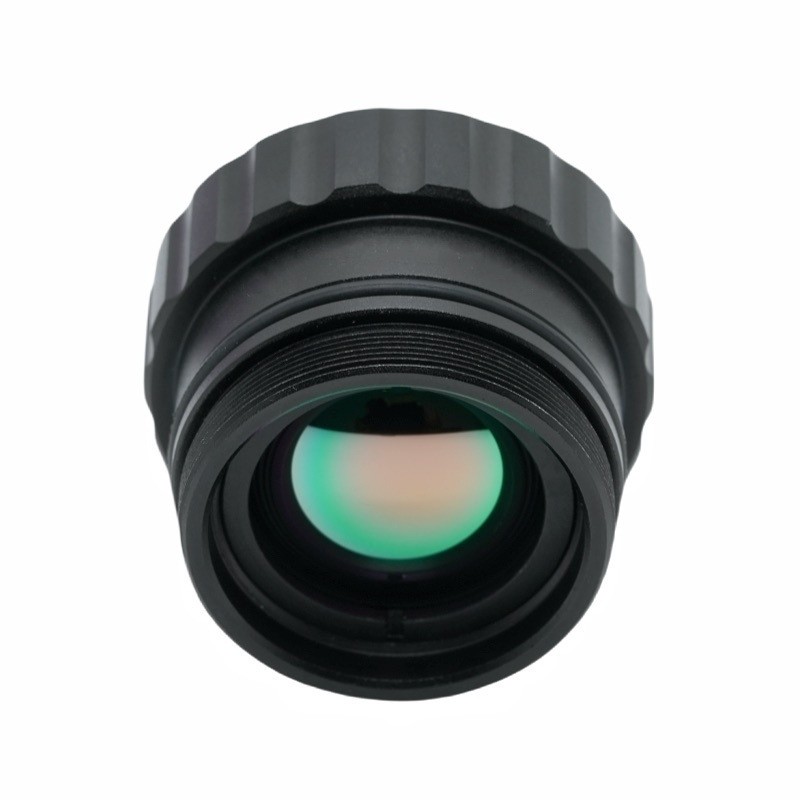

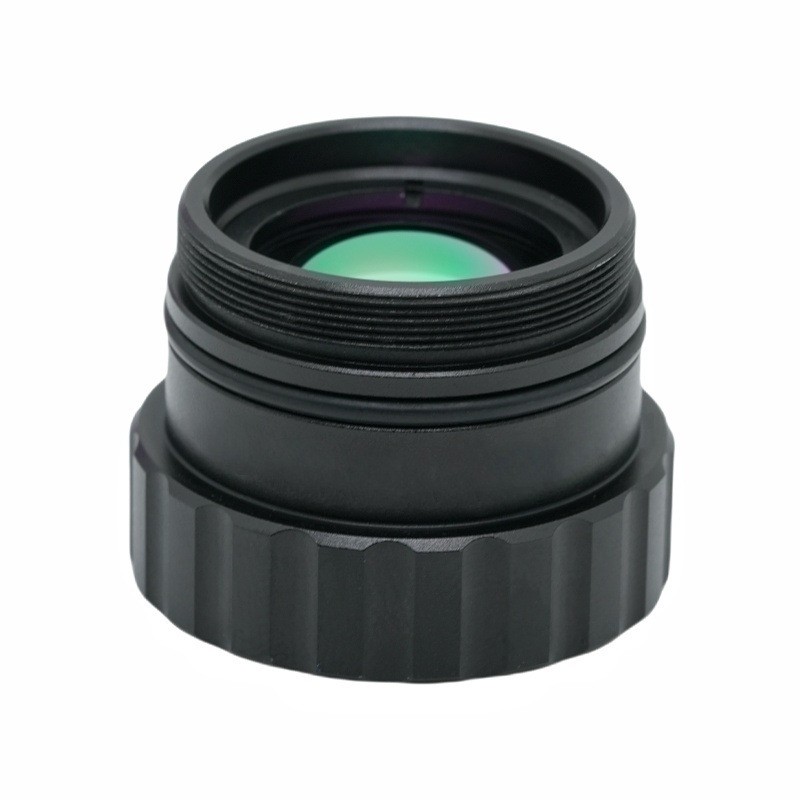

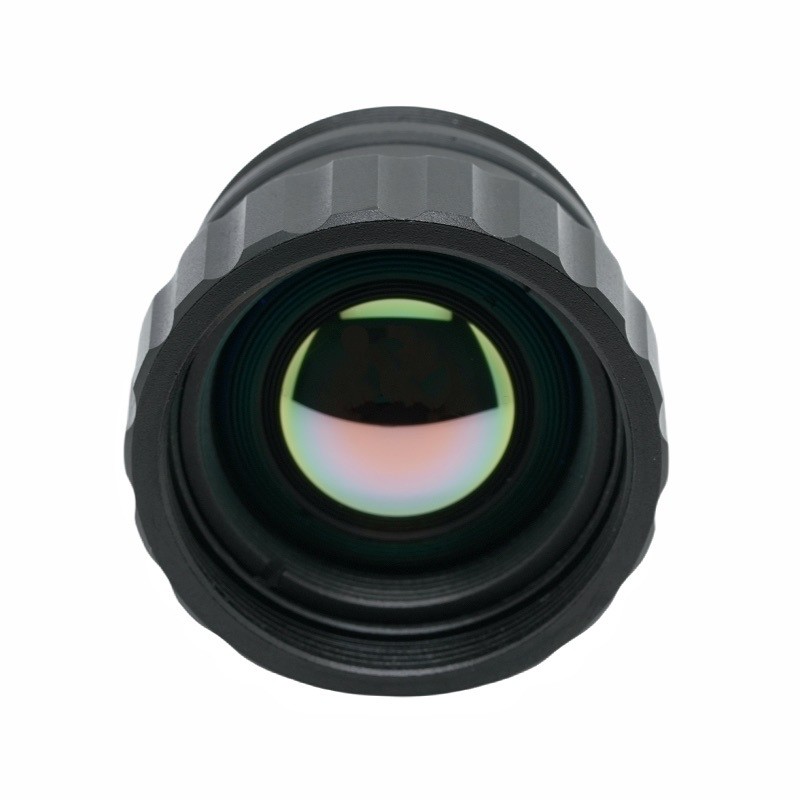

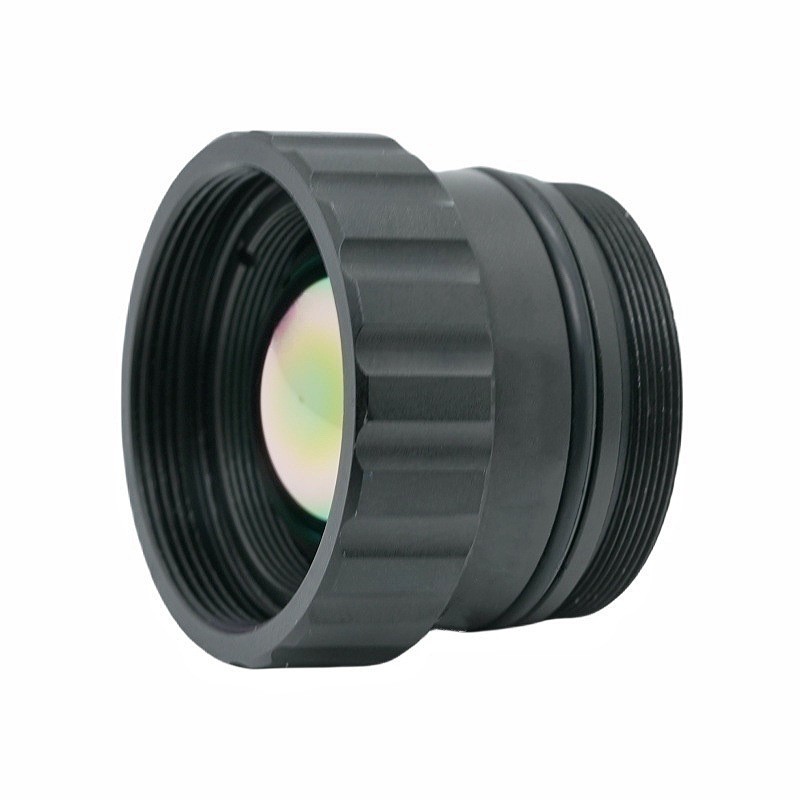

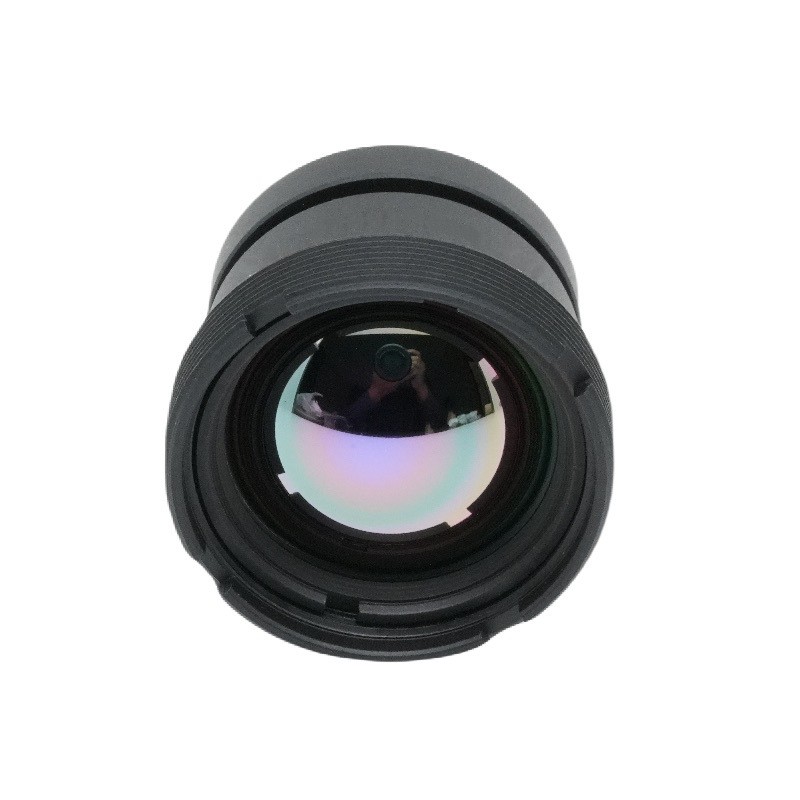

제품 설명19mm F1.0 M22 12um AR 렌즈 장파 적외선 열 화상 렌즈
보시렌즈 선도적인 중국 표준 M12 렌즈 제조업체, 공급업체 및 수출업체입니다. 제품의 완벽한 품질 추구를 고수하여 표준 M12 렌즈가 많은 고객에게 만족되었습니다. 최고의 디자인, 고품질 원자재, 고성능 및 경쟁력 있는 가격은 모든 고객이 원하는 것이며 우리가 제공할 수 있는 것이기도 합니다. 우리는 최고의 애프터 서비스와 적시 배송을 제공할 것입니다.

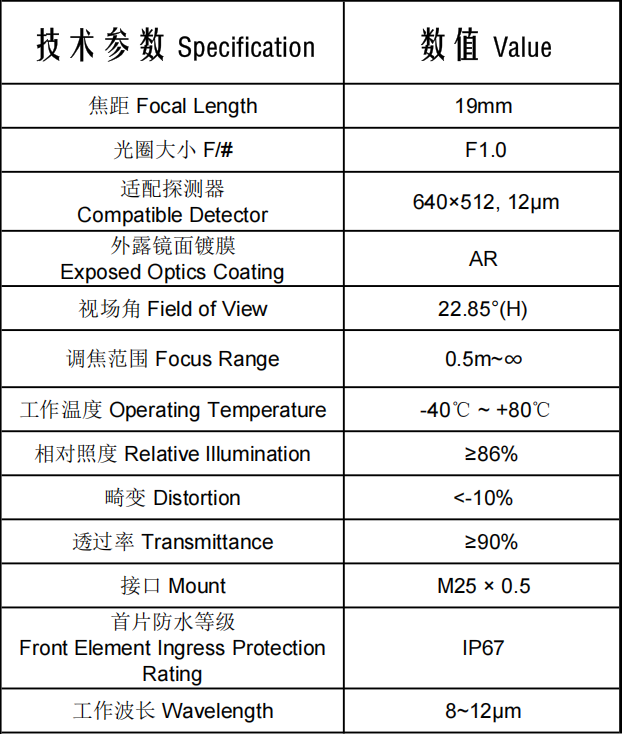

I. 핵심 매개변수의 세부 해석

1. 심층적인 매개변수 분석

1. 19mm 초점 거리, 초대형 조리개 F1.0

F1.0은 LWIR 렌즈 중 보기 드문 대형 조리개로 기존 F1.4/F1.8 모델보다 훨씬 더 높은 광속을 제공하고 저온 미약한 열원에 대한 신호 대 잡음비를 크게 향상시킵니다.

19mm 긴 초점 거리는 시야를 좁히고 멀리 있는 대상을 확대하며, 명확한 세부 인식이 필요한 세밀한 장거리 온도 측정 및 감시에 특화되어 있습니다.

2. 작동 파장: 8~12μm

인체, 전기 장비 및 기계의 열화상 및 온도 측정을 위한 비냉각식 산화바나듐 열화상 카메라 코어와 호환되는 장파 적외선용 표준 대기 전송 창입니다.

3. 호환 감지기: 640×512, 12μm 픽셀 피치

Guide, Hikvision, Dahua, Dali 및 기타 제조업체의 주류 산업용 비냉각식 적외선 코어와 일치합니다. 12μm 픽셀 피치는 이미징 해상도와 전체 장비 비용의 균형을 유지합니다.

4. 수평 시야: 22.85°

좁은 FOV 특성: 동일한 관찰 거리에서 대상이 더 크게 나타나 멀리서 미묘한 열 세부 사항을 드러냅니다. 광역 파노라마 커버리지보다는 고정점 장거리 모니터링에 최적화되었습니다.

5. 초점 범위: 0.5m ~

0.5m의 초단거리 최소 초점 거리로 작은 부품의 근접 검사가 가능하며, 무한 초점 기능은 장거리 순찰을 지원하여 하나의 렌즈로 미세 부품 열 테스트와 넓은 면적의 원격 검사를 모두 수행합니다.

2. 핵심 이미지 품질 지표

1. 노출된 광학 장치의 AR 반사 방지 코팅 + 투과율 ≥90%

8~12μm 대역에 최적화된 맞춤형 반사 방지 코팅입니다. 90% 이상의 전파 투과율은 업계 평균인 70%~85%를 능가하며 적외선 에너지 캡처를 최대화하여 강렬한 빛 아래에서 눈부심과 고스트 이미지를 최소화하면서 희미한 열점을 감지합니다.

2. 상대 조명 ≥86%

이미지 모서리는 무시할 수 있는 가장자리 밝기 감소로 중앙 밝기의 86%를 유지합니다. 균일한 프레임은 가장자리의 온도 판독 오류를 제거하고 넓은 영역을 스캐닝하는 동안 주변 영역을 강제로 소프트웨어로 밝게 하여 발생하는 노이즈 스파이크를 방지합니다.

3. 왜곡 < -10%

음수 값은 길고 좁은 FOV 적외선 렌즈의 일반적인 균형인 배럴 왜곡을 나타냅니다. 우수한 투과율과 상대 조명을 달성하기 위해 약간의 기하학적 선형성을 희생합니다. 이 렌즈는 고정밀 치수 측정이 아닌 온도 감지 및 대상 식별에 최적화되어 있습니다.

3. 환경 및 기계설계

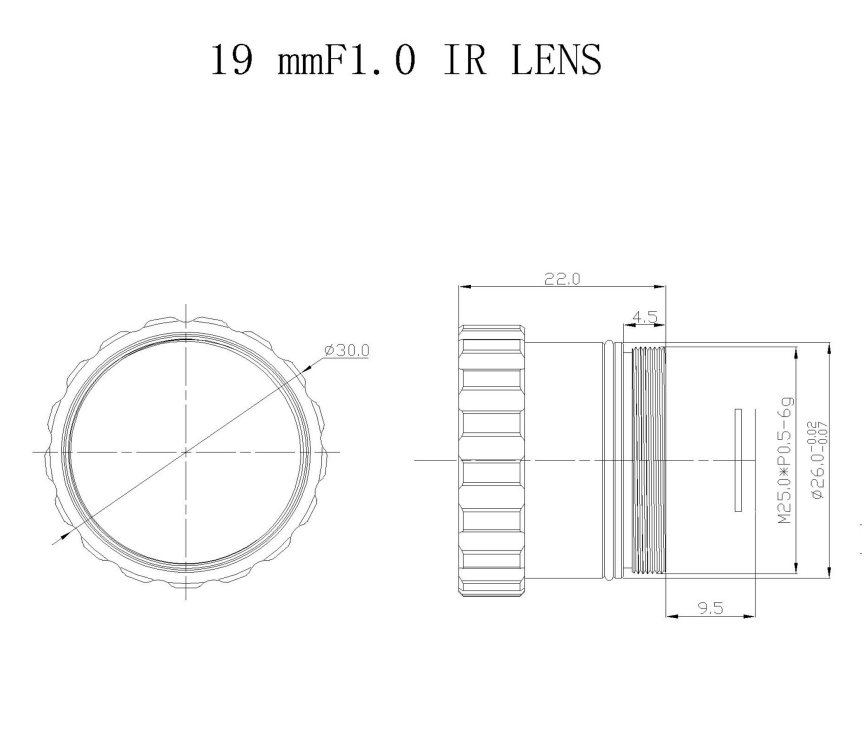

1. 마운트: M25 × 0.5

장초점 적외선 렌즈 전용 표준 스레드 인터페이스로 모든 640픽셀 장파 열화상 카메라 코어와 원활하게 통합됩니다.

2. 전면 요소 침투 보호 등급: IP67

전면 렌즈 요소에 방진 및 방수 보호 기능이 내장되어 있습니다. 추가 보호 창 없이 실외에 배치할 수 있어 빗물이 튀거나 모래폭풍이 닥치는 것을 방지하는 동시에 실외 장치의 구조 설계를 단순화합니다.

3.작동 온도: -40℃ ~ +80℃

혹독한 북부 겨울, 무더운 여름 더위 및 고온 산업 작업장을 포괄하는 매우 넓은 온도 허용 범위. 연중 24시간 작동을 위해 극심한 온도 변화에도 박리 또는 초점 흐림 없이 안정적인 초점과 손상되지 않은 코팅을 유지합니다.

II. 핵심 성능 이점

장점 1: 동급 최고의 적외선 전송: F1.0 대구경 + ≥90% 초고투과율

동등한 사양의 장초점 적외선 렌즈 중 투과율이 90%에 도달하는 렌즈는 거의 없습니다. F1.0 초대형 조리개와 결합하여 저온 대상의 선명한 이미징과 함께 경미한 와이어 과열 및 숨겨진 장비 온도 상승과 같은 희미한 장거리 열원을 감지하는 업계 최고의 감도를 제공합니다.

장점 2: 정확한 가장자리 온도 판독을 위한 탁월한 프레임 균일성

86% 이상의 초고 상대 조도는 이미지 모서리의 밝기 감쇠를 최소화합니다. 광전지 패널 및 스위치 캐비닛과 같은 대규모 장비 배열을 스캔할 때 프레임 가장자리의 온도 값은 눈에 띄는 편차 없이 일정하게 유지됩니다.

장점 3: 매크로 및 장거리 시나리오를 위한 이중 범위 초점

0.5m 근접 초점 기능을 통해 회로 기판, 작은 배선 단자 및 베어링의 열 검사가 가능하며, 장거리 무한 초점 기능은 수 킬로미터 순찰을 지원합니다. 단일 렌즈로 정밀 마이크로 부품 테스트와 원격 고정점 검사를 모두 수행할 수 있습니다.

장점 4: 전천후 실외 견고성 및 넓은 온도 안정성

-40~+80℃의 넓은 작동 온도와 결합된 IP67 전면 렌즈 보호 기능을 통해 극한의 온도에서 초점 드리프트나 코팅 벗겨짐의 위험 없이 광산, 변전소, 황무지, 터널 등 열악한 환경에 직접 배치할 수 있습니다.

장점 5: 확대된 장거리 디테일을 위한 좁은 장초점 FOV

더 짧은 13mm 렌즈에 비해 19mm 초점 거리와 22.85° 협폭 FOV는 동일한 거리에서 더 높은 대상 배율을 제공하므로 멀리 떨어진 곳에서 손상된 절연체, 끊어진 전선 가닥, 감지하기 어려운 장비 핫스팟을 포함한 작은 열 결함을 식별하는 데 이상적입니다.

III. 대상 적용 분야

1. 전력망 검사(주요 애플리케이션)

·고전압 송전선 및 전주에 대한 장거리 온도 측정: 19mm 길이의 초점 거리는 수천 미터 떨어진 절연체와 와이어 조인트를 확대하는 동시에 F1.0의 높은 투과율은 희미한 과열 결함을 포착합니다. IP67 보호 및 넓은 온도 허용 오차는 산악 실외 변전소에 적합합니다.

·PV 패널 핫스팟 감지: 높은 상대 조도는 패널 가장자리 전체의 정확한 온도 판독을 보장하며 ≥90% 투과율은 희미한 배터리 핫스팟을 감지합니다.

·고전압 개폐 장치 및 변압기의 정밀 열 테스트: 최소 0.5m 초점으로 소형 전기 부품에 숨겨진 온도 이상 현상을 근접 스캐닝할 수 있습니다.

2. 정밀산업장비의 예측보전

·모터, 베어링 및 야금 기계의 원격 모니터링: 최대 +80℃의 주변 온도를 허용하여 멀리서 전체 생산 라인을 스캔하고 과열 오류를 사전에 경고합니다.

·전자 부품 및 에너지 저장 배터리 캐비닛 검사: 0.5m 매크로 포커싱으로 회로 기판 및 배터리 셀의 미묘한 열 이상을 찾아냅니다.

·장거리 화학 파이프라인 및 저장 탱크에 대한 열 누출 순찰: 전체 파이프라인 경로를 원격으로 스캔하여 경미한 절연 손상 및 열 손실 지점을 감지합니다.

3.장거리 야외 보안 및 국경 감시

·유전, 광산 및 산업 단지에 대한 고정점 경계 조기 경고: 좁은 FOV는 먼 언덕과 경계벽에 고정되어 열 신호로 침입하는 인원과 차량을 감지합니다.

·국경 및 해안 방어를 위한 전천후 야간 투시경: -40℃ 저온 저항은 추운 황야에 적합하며 IP67 보호는 비, 눈, 모래 폭풍 속에서도 안정적인 영상을 제공합니다.

4. 철도 운송 및 차량 탑재 적외선 모니터링

·고속 철도 접촉 와이어의 장거리 열 검사: 긴 초점 거리로 가공 케이블을 확대하여 접촉 라인 및 위치 지정 하드웨어의 과열을 감지합니다. 전면 렌즈는 김서림 없이 터널 환경의 안개와 먼지를 방지합니다.

·강철 레일 및 패스너의 원격 온도 테스트와 온보드 시스템에 대한 장거리 야간 투시 지원.

5.산불 예방 및 천연자원 모니터링

지상 팬틸트 장치 또는 UAV를 통한 산불 모니터링: 수 킬로미터 떨어진 숲에 숨겨진 조기 연기를 식별합니다. 높은 투과율로 희미한 저온 화재원을 포착하여 고급 산불 조기 경보를 제공합니다.

6. 특수장비 긴급점검

화재 현장의 장거리 열 관찰, 대형 창고의 숨겨진 고온 위험 검사, 항만 무거운 기계의 원격 열 모니터링.

IV. 제품 장단점 설명(제한사항 참고)

상당한 배럴 왜곡(<-10%)으로 인해 이 렌즈는 고정밀 치수 측정이나 기하학적 매핑이 필요한 용도에 적합하지 않습니다. 광학 설계는 투과율, 가장자리 균일성 및 장거리 온도 감지 감도를 우선시하며 순전히 열 측정 및 대상 인식 시나리오에 최적화되었습니다.
