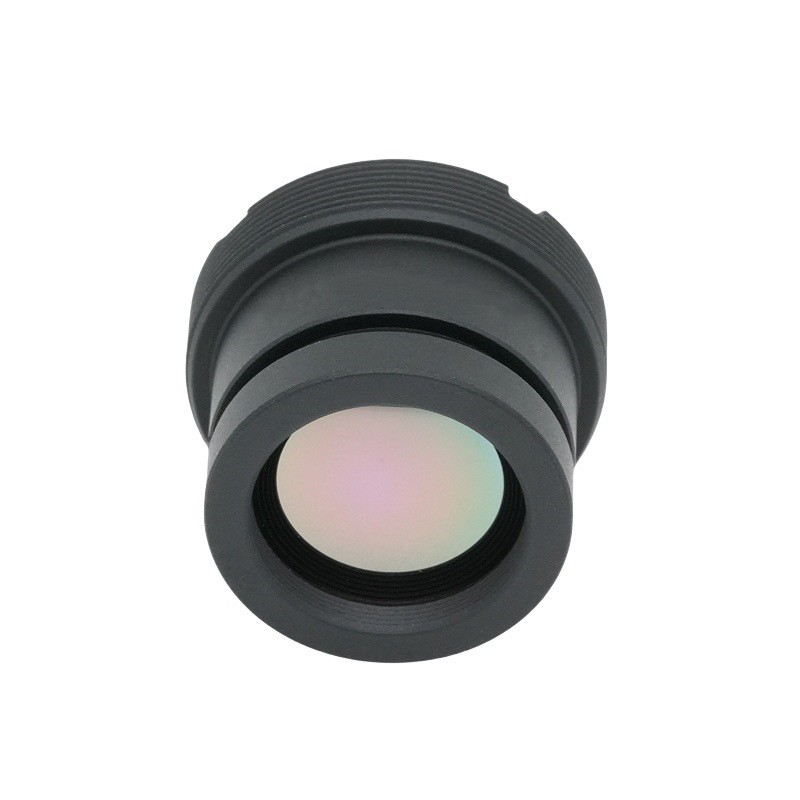

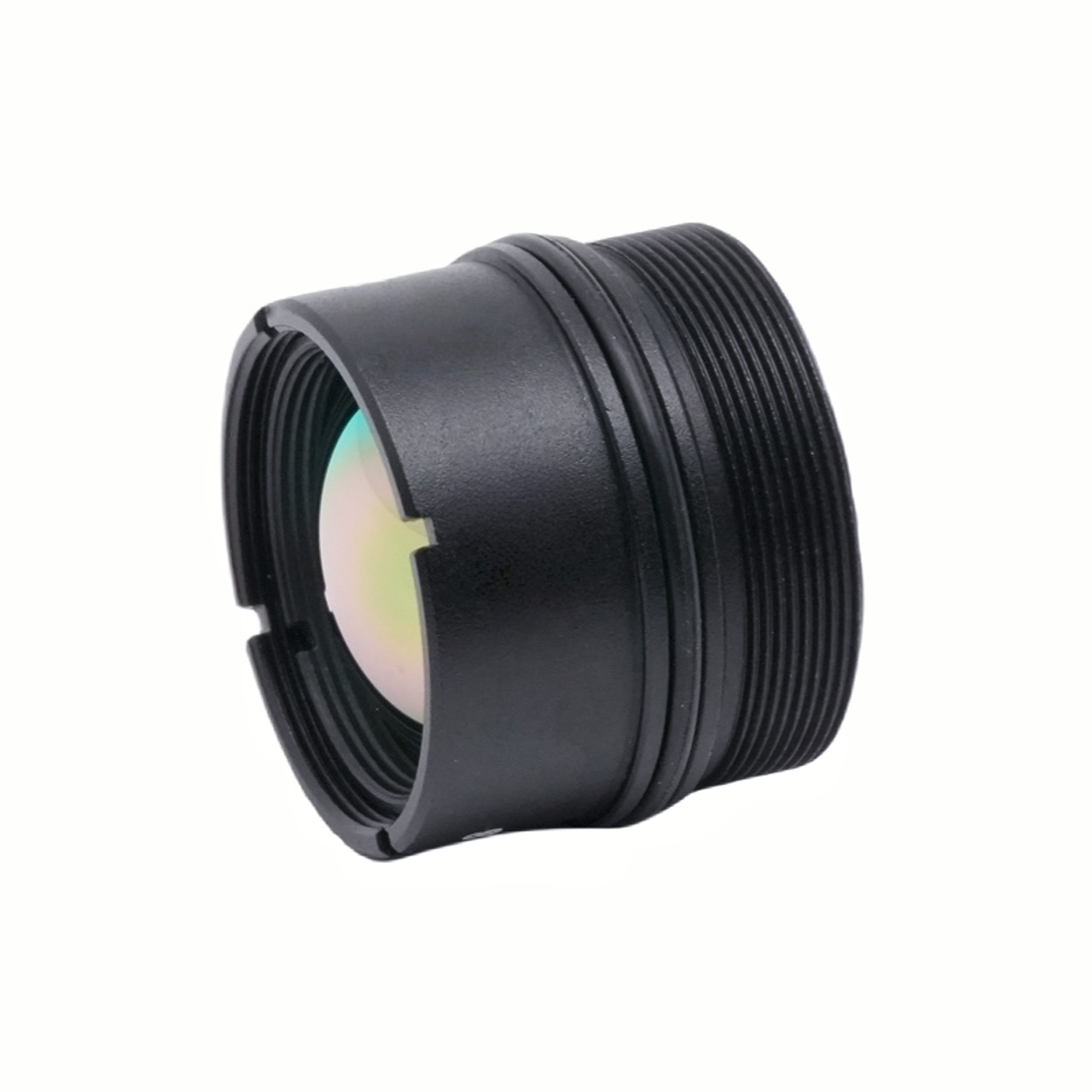

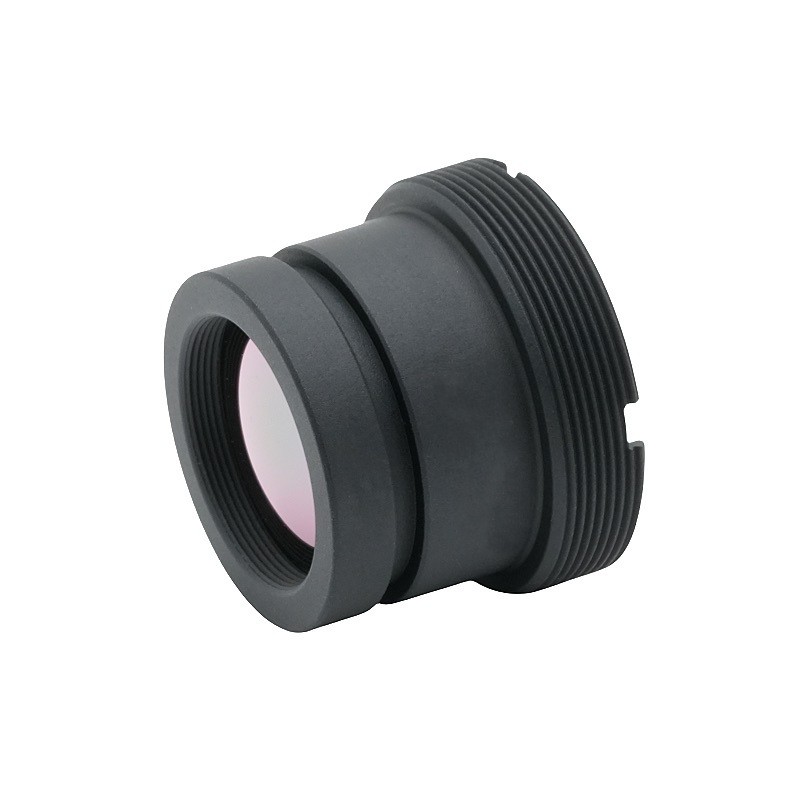

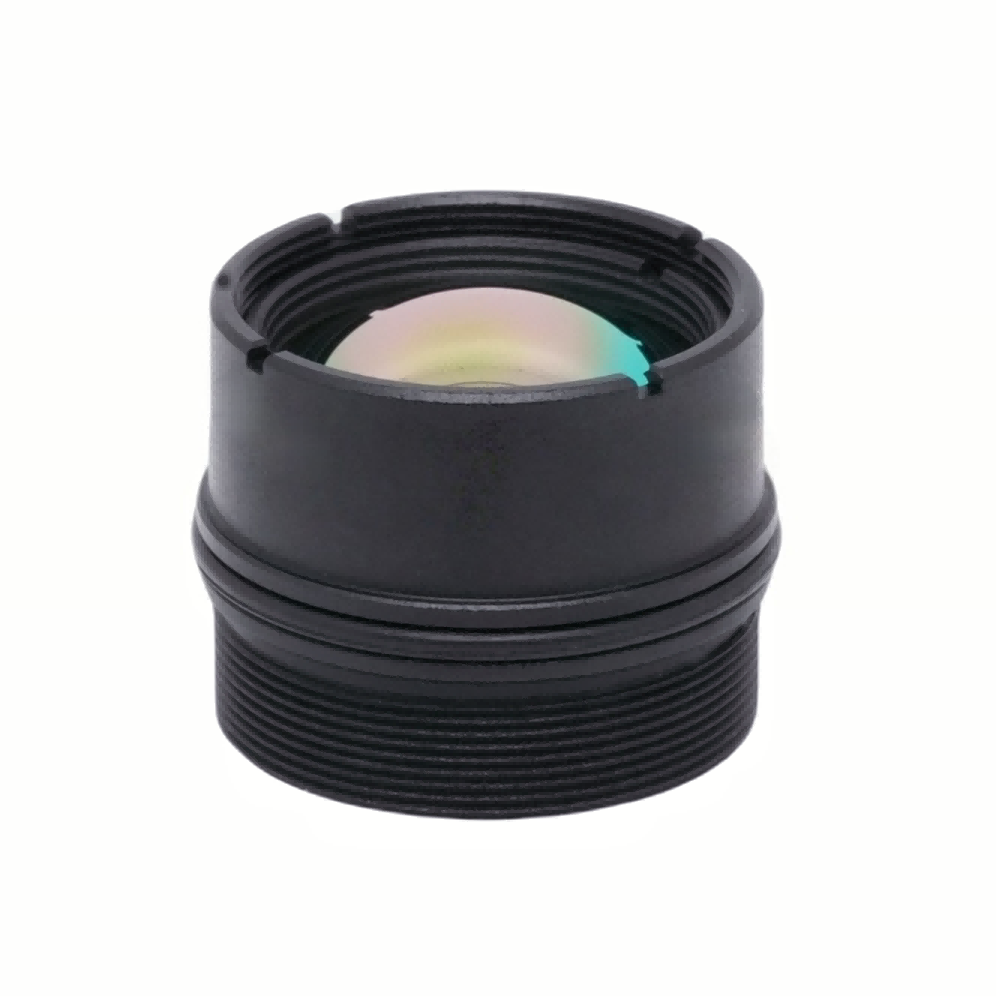

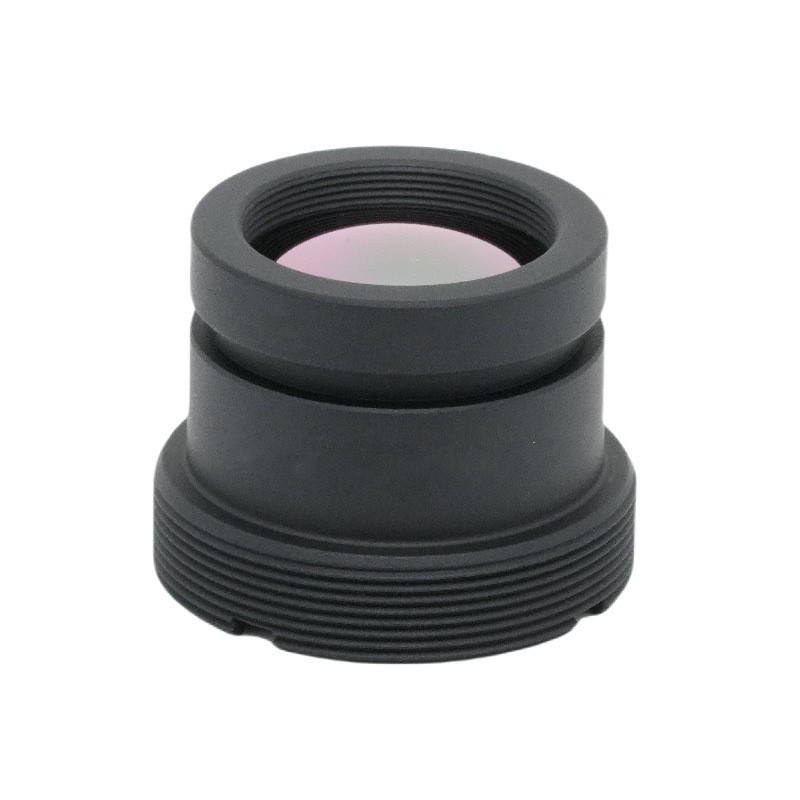

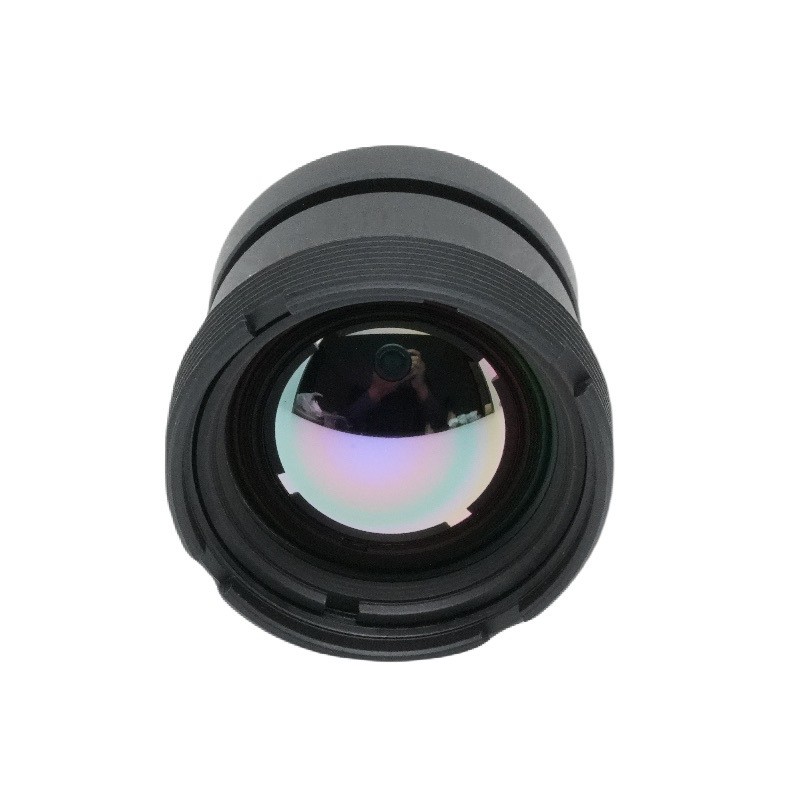

13mm 초점 거리 적외선 열화상 렌즈

제품 개요

제조자:보시옵티컬기술인 이 13mm F1.0 비냉각 열화상 렌즈는 8‑12μm 장파 적외선 대역에 최적화되어 있습니다. 이것열화상 렌즈12μm 픽셀 크기의 640×512 해상도 검출기와 완벽하게 일치합니다. F1.0 대형 조리개를 채택한 렌즈는 희미한 적외선 복사를 포착하여 대비가 낮은 장면에서도 선명한 열 출력을 제공합니다. 전면 광학 요소는 IP67 보호 등급에 도달했으며, 노출 표면은 내구성 있는 AR 코팅으로 덮여 있어 복잡한 실외 환경에서도 안정적인 성능을 유지합니다. 초점은 1미터에서 무한대까지 포괄하며 작동 온도 범위는 -40℃에서 +80℃입니다. 컴팩트한 M20×0.5 마운트는 편리한 조립을 지원합니다. BOSHI Optical Technology는 열화상 장치의 대량 통합을 위해 안정적이고 일관된 광학 품질을 보장하기 위해 엄격한 광학 교정을 수행합니다.

자세한 제품 설명

매개변수

1. 초점 거리 및 조리개: 이 비냉각식 열화상 렌즈는 고정된 13mm 초점 거리와 초고속 F1.0 조리개를 갖추고 있습니다. 대형 조리개 구조는 적외선 광자 흡수를 극대화하여 일치하는 열 센서의 신호 대 잡음비를 크게 향상시키고 고품질 열 이미지 출력을 위한 기반을 마련합니다.

2. 작동 스펙트럼: 수동 열 감지를 위한 주요 대기 전송 창 역할을 하는 8‑12μm LWIR 대역 내에서 작동하여 대부분의 실외 작업 조건에서 안정적인 열 신호 수집을 가능하게 합니다.

3. 검출기 호환성: 렌즈는 12μm 픽셀이 장착된 640×512 해상도 검출기에 맞춰져 있습니다. 대각선 40.7° 시야각, 수평 32.6° 시야각, 수직 26.3° 시야각을 제공하며 중거리 관찰 요구 사항을 충족합니다.

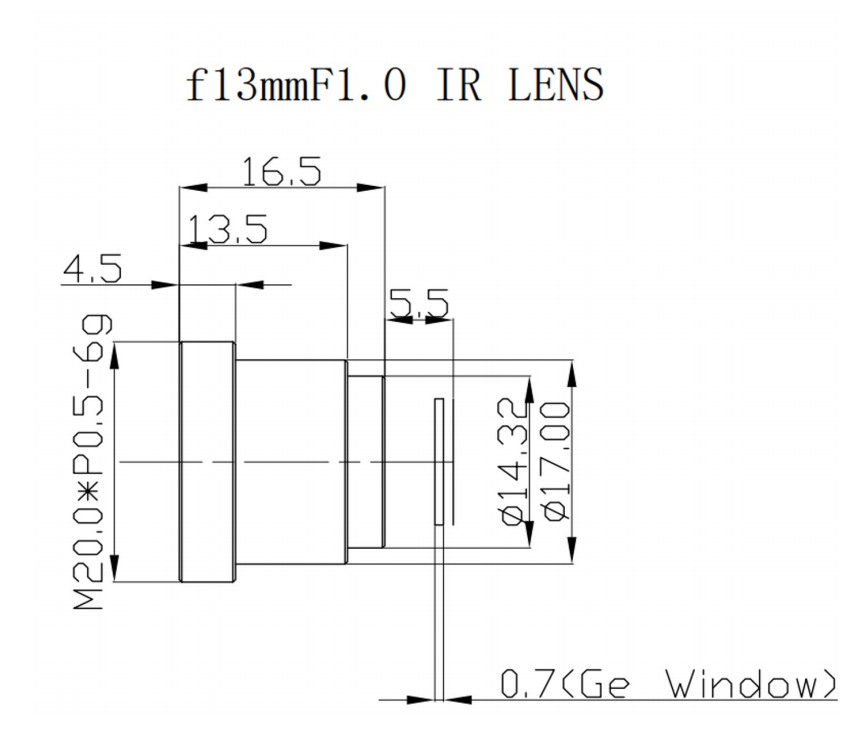

4. 기계 및 환경 사양: 간단하고 안정적인 조립을 위해 M20×0.5 마운트를 채택합니다. 전면 광학 구성 요소는 IP67 침투 보호를 실현합니다. 작동 온도 범위는 -40℃ ~ +80℃이므로 극도로 춥고 더운 실외 환경에 적응합니다. 초점 범위는 1미터에서 무한대까지 확장되며 근거리와 원거리 모두에 대한 열 표적 감지를 지원합니다.

5. 광학 지수: 전체 투과율은 86% 이상, 상대 조명은 75% 이상입니다. 왜곡은 1.5% 이하로 제어됩니다. 노출된 광학 표면에 반사 방지 코팅을 적용하여 표면 반사 손실을 줄입니다. 모든 매개변수 표시기는 배치 제품의 일관성을 위해 BOSHI Optical Technology에서 엄격하게 검사됩니다.

성능상의 이점

1. 저조도 열감도가 뛰어납니다. F1.0 LWIR 렌즈로서 조리개 값이 작은 적외선 렌즈에 비해 훨씬 더 많은 적외선 에너지를 수집합니다. 이러한 기능은 장거리 감지 작업 중에 이미지 선명도를 높이고 대비가 낮은 열 장면에서 안정적인 이미지 성능을 제공합니다.

2. 유리한 광학적 균일성. 높은 상대 조도는 전체 이미지 프레임에 걸쳐 균일한 밝기를 유지하고 다크 코너 현상을 방지합니다. 낮은 왜곡은 대상의 실제 기하학적 특징을 보존하고 대상 측정 및 대상 인식 작업을 위한 신뢰할 수 있는 이미지 기반을 생성합니다.

3. 높은 스펙트럼 활용 효율. AR 코팅과 86% 이상의 전체 투과율은 적외선 에너지 손실을 최대한 줄여줍니다. 이는 일치하는 비냉각식 적외선 감지기의 성능 잠재력을 완전히 활용하고 열화상 이미징 렌즈의 하드웨어 용량을 최대한 활용할 수 있습니다.

4. 강력한 환경 적응성. IP67 프런트 엔드 렌즈 방수 및 방진 구조로 인해 다양한 설치 시나리오에서 추가 외부 보호 창에 대한 요구 사항이 제거됩니다. 넓은 작동 온도 범위는 주변 온도가 급격하게 변할 때 초점 흐림과 성능 드리프트를 억제합니다. BOSHI Optical Technology는 이 제품에 대해 여러 차례의 환경 신뢰성 검증을 완료했습니다.

5. 편리한 컴팩트 통합. 표준 M20×0.5 마운트는 협력 시스템 개발자가 개발한 소형 열화상 카메라에 원활하게 설치할 수 있도록 지원합니다. 전체 구조가 콤팩트하고 열화상 장비의 배치 공간이 절약됩니다.

응용 분야

1. 국경 보안 및 경계 감시. 비냉각식 열화상 렌즈는 24시간 실외 열 모니터링을 지원합니다. 밤낮으로 침입하는 물체의 열 신호를 캡처하고 보안 사이트의 경계 침입 탐지를 지원합니다.

2. 산업 예측 유지 보수. 이것열화상 렌즈전력 장비, 기계 시설 및 파이프라인에서 과열 열 신호를 감지합니다. 이는 장비 고장이 발생하기 전에 운영자가 숨겨진 과열 결함을 발견하는 데 도움이 되며 산업 장비 상태 검사를 지원합니다.

3. 자동차 열 화상. 이는 애프터마켓 적외선 야간 투시 운전 보조 시스템에 사용됩니다. 8‑12μm 스펙트럼 응답은 차량 시스템이 야간 또는 시야가 좋지 않은 운전 조건에서 도로 장애물과 살아있는 표적을 감지하는 데 도움이 됩니다.

4. 무인 시스템. 이는 소형 ​​UAV 및 무인 지상 차량에 장착된 열 페이로드로 작동합니다. 수색 및 구조 임무, 현장 순찰, 상황 인식 작업을 위한 열화상 데이터를 제공합니다.

5. 화재 예방 및 산림 모니터링. LWIR 렌즈는 산림 지역 내부에 숨겨진 초기 열원을 식별합니다. 화염이 발생하기 전에 산불 위험에 대한 조기 경고를 지원합니다.

6. 건물 에너지 감사. 건물 구조물에 대한 열 검사를 수행합니다. 사용자는 열화상을 통해 열 손실 위치, 공기 누출 지점, 단열 결함 등을 찾아 건물 에너지 절약 혁신을 유도할 수 있습니다.

7. 해양 감시. 안개가 자욱한 해상 조건에서 주야간 해상 표적 탐지를 실현합니다. 해양 모니터링 작업을 위한 안정적인 열화상 출력을 제공합니다.
