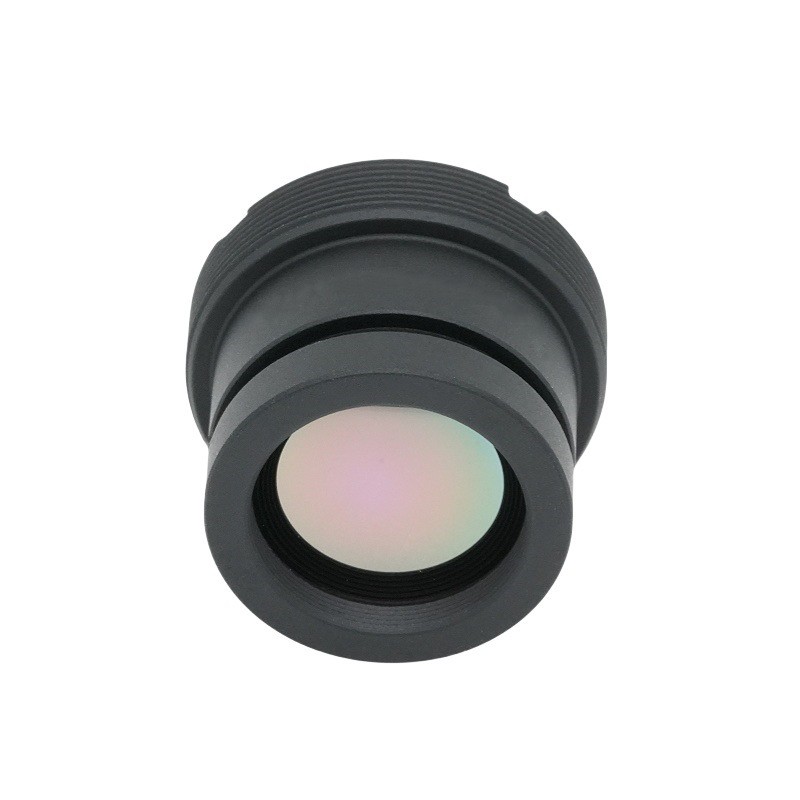

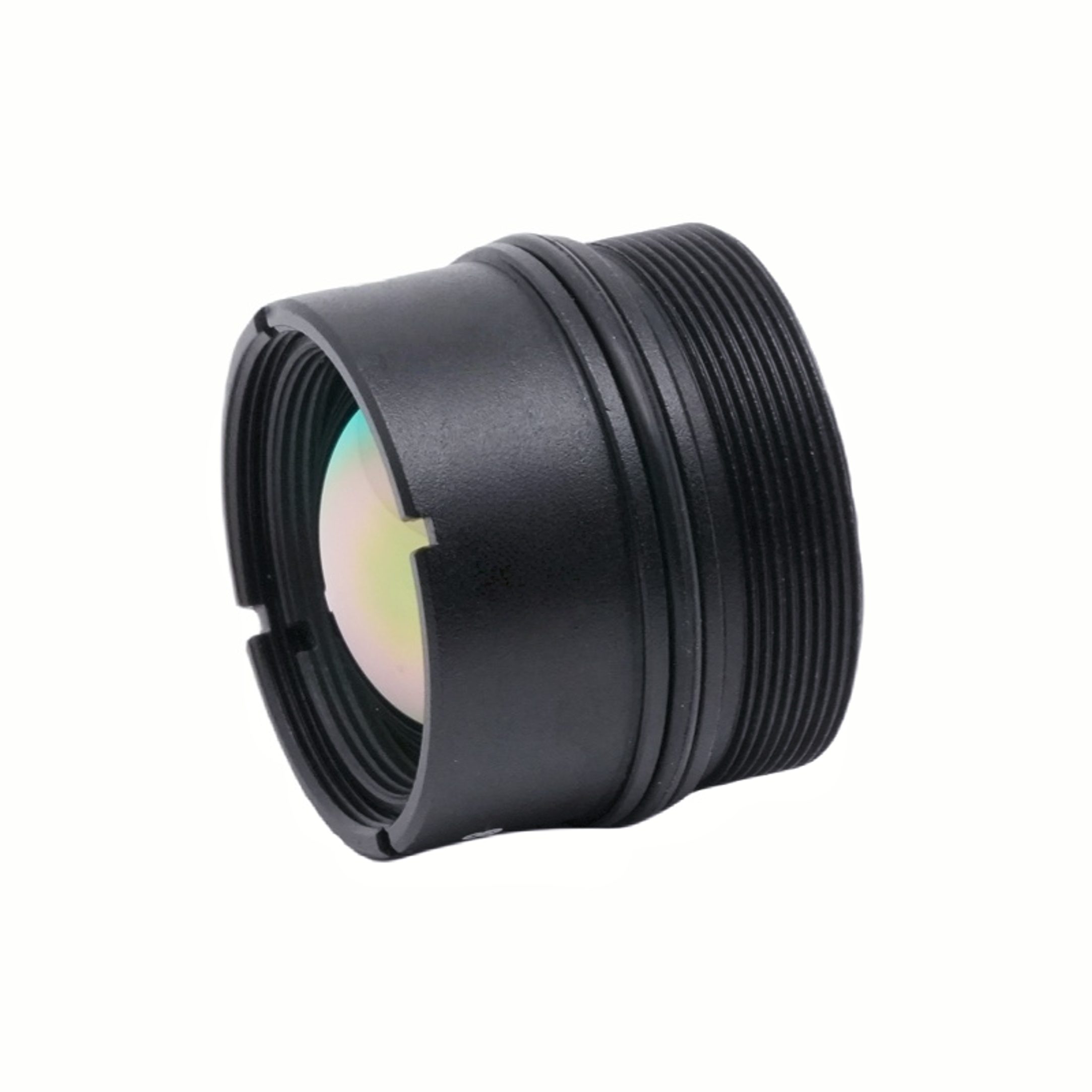

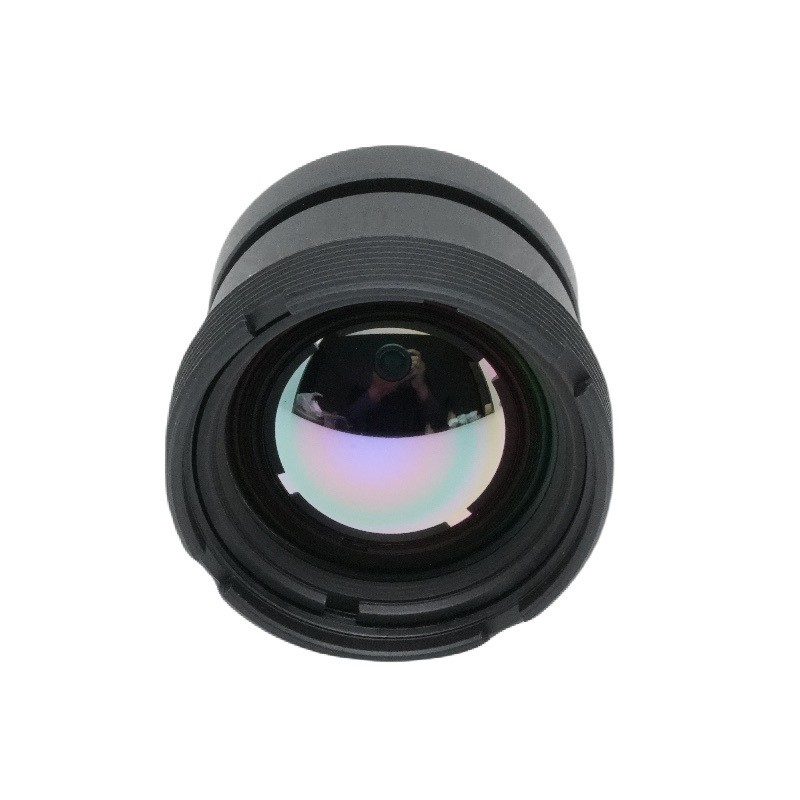

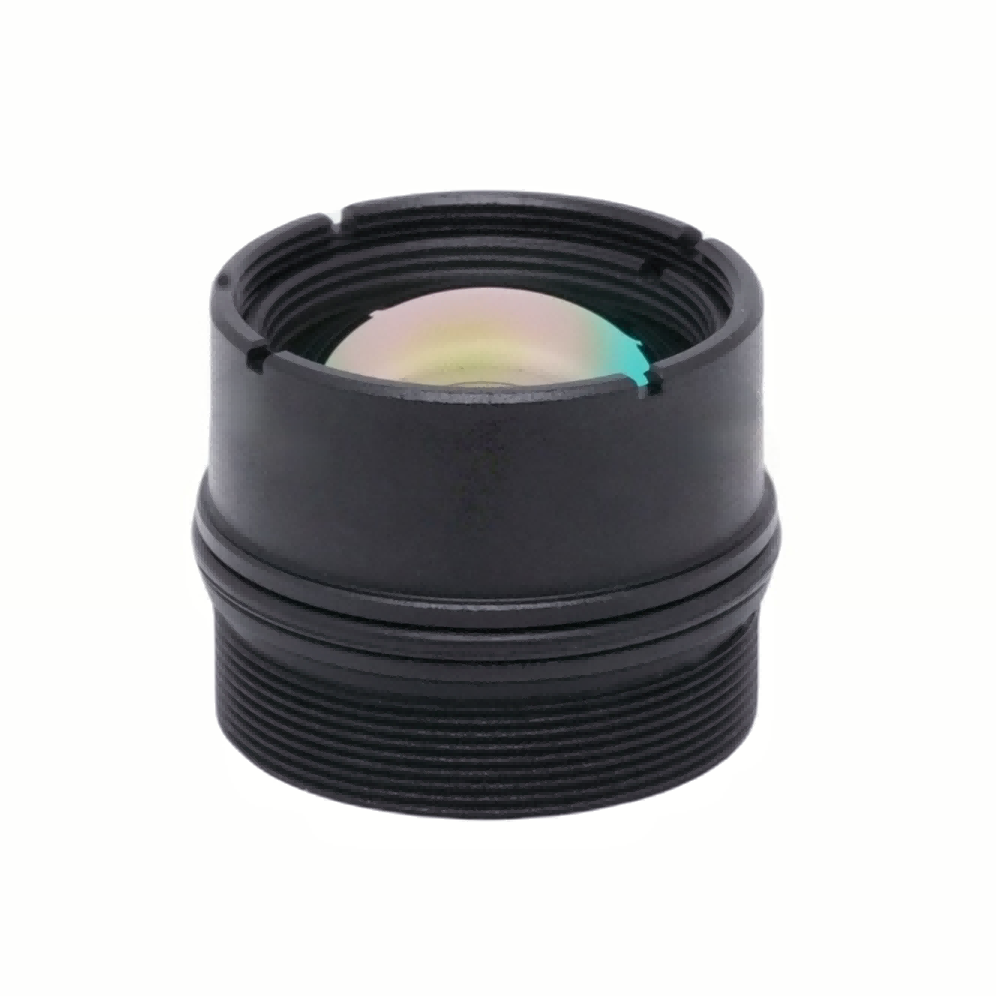

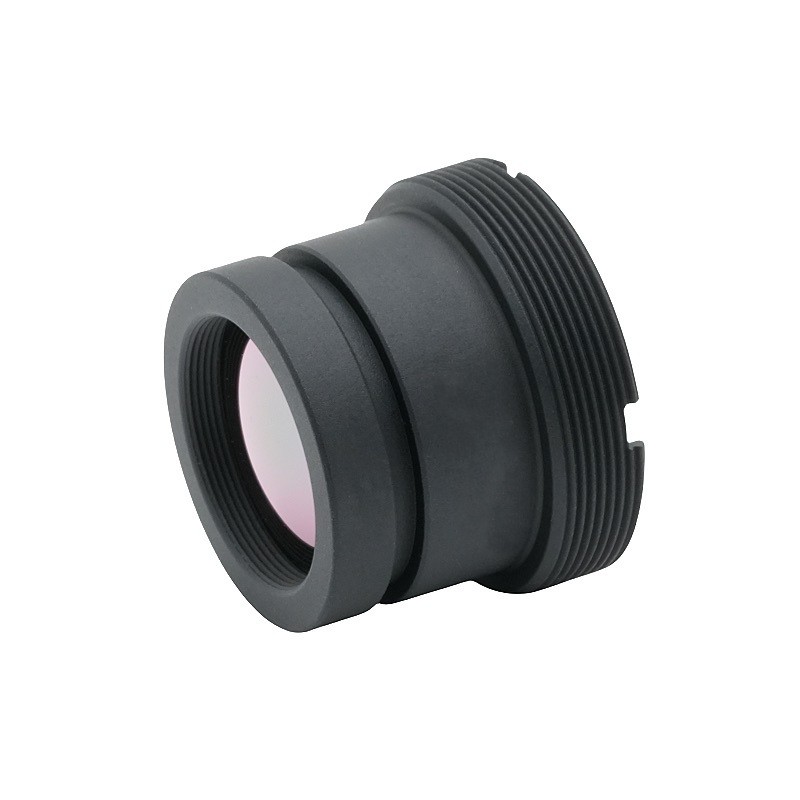

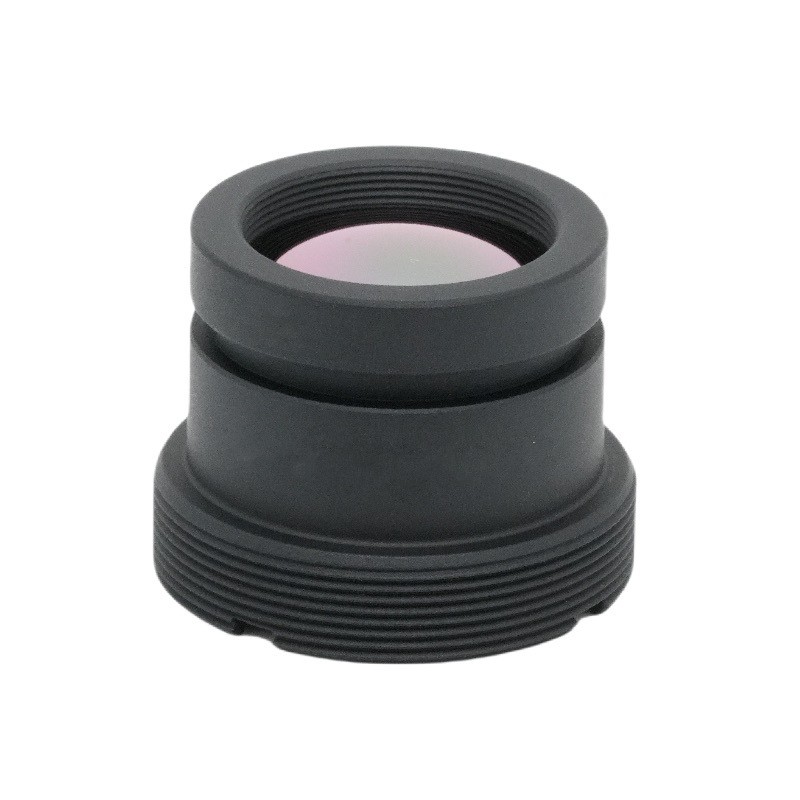

제품 설명13mm F1.0 M22 12um HD 렌즈 장파 적외선 열 화상 렌즈
보시렌즈 선도적인 중국 표준 M12 렌즈 제조업체, 공급업체 및 수출업체입니다. 제품의 완벽한 품질 추구를 고수하여 표준 M12 렌즈가 많은 고객에게 만족되었습니다. 최고의 디자인, 고품질 원자재, 고성능 및 경쟁력 있는 가격은 모든 고객이 원하는 것이며 우리가 제공할 수 있는 것이기도 합니다. 우리는 최고의 애프터 서비스와 적시 배송을 제공할 것입니다.

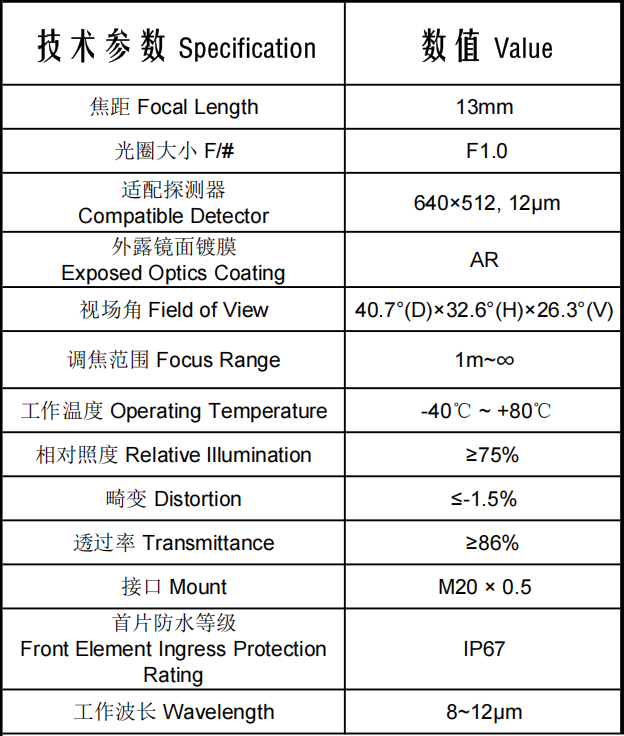

I. 핵심 매개변수의 세부 해석

1. 핵심 광학 사양

1. 13mm 초점 거리, F1.0 대구경 조리개

F1.0은 적외선 렌즈 중 초대형 광 투과 조리개를 나타내며 기존 F1.4/F1.8 적외선 렌즈보다 광속이 훨씬 높습니다. 동일한 열적 적외선 복사 하에서 감지기가 수신하는 신호 강도가 크게 향상되어 저온의 약한 열원 및 장거리 표적 이미징에 대해 훨씬 더 나은 신호 대 잡음비를 제공합니다.

13mm 중간 초점 거리는 시야 범위와 장거리 식별의 균형을 유지하여 광각 감시와 중장거리 온도 측정 및 감지 간의 절충안을 제시합니다.

2. 작동 파장: 8~12μm

이는 표준 장파 적외선(LWIR) 대기 투과 창으로, 비냉각식 산화바나듐 적외선 감지기, 인체 모니터링, 장비 온도 측정 및 실외 열화상 보안을 위한 범용 파장대와 호환됩니다.

3. 호환 감지기: 640×512, 12μm 픽셀 피치

주류 640픽셀 비냉각식 적외선 카메라 코어와 일치합니다(Hikvision, Dahua, Guide Infrared, Dali Infrared 등의 범용 사양). 12μm 픽셀 피치는 산업 및 보안 적외선 시스템의 표준 픽셀 크기로, 제어 가능한 전체 장비 비용으로 적당한 이미징 해상도를 제공합니다.

4. 시야각: 40.7°(대각선) × 32.6°(수평) × 26.3°(수직)

다양한 적용이 가능한 중간 정도의 좁은 시야:

·32.6° 수평 FOV는 도로, 공장 단지, 경계선과 같은 선형 검사 시나리오에 적합합니다.

·26.3° 수직 FOV는 고가교, 산악 지역 및 플랫폼을 포함하여 고도 차이가 큰 장면을 커버합니다.

·초광각 렌즈에서 흔히 발생하는 심각한 가장자리 감쇠가 없으며 시야 범위와 이미징 균일성의 균형을 유지합니다.

5. 초점 범위: 1m ~

1m 거리의 ​​장비에 대한 근거리 온도 측정과 수천 미터 떨어진 열원의 장거리 열 관찰을 지원하여 단거리 장비 검사와 장거리 보안 모니터링의 이중 기능을 단일 렌즈로 가능하게 합니다.

2. 이미지 품질 표시기

1. 노출된 광학 장치의 AR 반사 방지 코팅

8~12μm 파장대를 위한 특수 적외선 반사 방지 코팅은 렌즈 표면의 미광 반사를 줄여줍니다. 86% 이상의 전체 투과율과 결합하여 적외선 에너지 수집을 극대화하고 고스트 이미지와 눈부심을 억제하여 고온의 강한 조명 조건에서도 깨끗한 이미지를 제공합니다.

2.투과율 ≥86% (전체 8~12μm 파장대역)

일반 적외선 렌즈는 일반적으로 투과율이 70%~80%에 불과하므로 이는 적외선 렌즈에 대한 탁월한 성능 벤치마크입니다. 높은 투과율은 F1.0 대형 조리개의 장점을 증폭시켜 약한 저온 열원(예: 누전, 파이프라인 열 손실)을 훨씬 쉽게 식별할 수 있게 해줍니다.

3. 상대 조명 ≥75%

이미지 프레임 네 모서리의 밝기는 중앙 밝기의 75% 이상으로 유지되어 넓은 영역의 파노라마 모니터링 중에 가장자리가 뚜렷하게 어두워지는 현상을 제거합니다. 과도한 노이즈를 유발하는 과도한 소프트웨어 가장자리 브라이트닝은 필요하지 않습니다.

4.왜곡 ≤-1.5%

음수 값은 뛰어난 왜곡 제어 기능을 갖춘 가벼운 배럴 왜곡을 나타냅니다. 장면의 직선은 휘어짐이 거의 없어 광학 왜곡으로 인한 치수 또는 온도 측정 오류를 제거합니다. 이는 정확한 온도 판독 및 치수 계산이 필요한 산업 시나리오에 이상적입니다.

3. 기계적 및 환경적 적응성

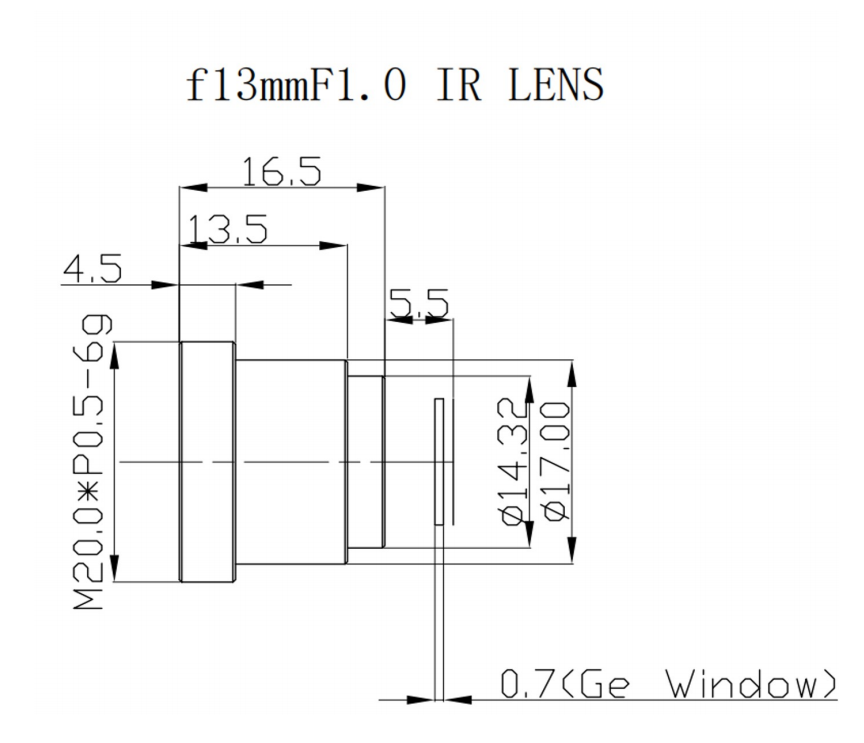

1. 마운트: M20 × 0.5

적외선 산업을 위한 표준 범용 스레드 인터페이스는 시중에서 판매되는 대부분의 주류 640 비냉각식 적외선 카메라 코어와 직접 호환되며 강력한 호환성과 낮은 교체/통합 비용을 제공합니다.

2. 전면 요소 침투 보호 등급: IP67

전면 렌즈 요소는 방진 및 방수 기능이 있어 추가 보호 하우징 없이 직접 실외 배치가 가능합니다. 단기적인 빗물 튀김, 모래 먼지 및 습한 환경에 저항하여 실외 전체 장비의 구조 설계를 크게 단순화합니다.

3.작동 온도: -40℃ ~ +80℃

추운 북부 겨울, 뜨거운 남부 여름, 고온 산업 작업장/제련 주변 지역을 포괄하는 매우 넓은 온도 허용 범위입니다. 렌즈 광학, 배럴 및 코팅은 극한의 고온/저온에서도 박리, 변형 및 초점 이동을 방지하여 24시간 안정적인 작동을 보장합니다.

II. 핵심 성능 이점 요약

장점 1: 극저열 적외선 감지 기능(F1.0 대구경 + 86% 높은 투과율)

초점 거리가 동일한 렌즈 중 F1.0 광 투과 조리개를 채택하는 렌즈는 거의 없습니다. 고투과율 AR 코팅과 함께 저온의 약한 열원 식별 능력은 기존 F1.4 렌즈보다 훨씬 뛰어납니다. 장거리의 작은 핫스팟, 지하 파이프라인의 열 누출, 전기 장비의 사소한 온도 상승을 명확하게 포착하여 온도 측정 정확도와 경보 감도를 높입니다.

장점 2: 균일한 이미징 및 낮은 왜곡, 감시 및 정밀 온도 측정 모두에 적합

75% 이상의 가장자리 상대 조명은 광각 적외선 렌즈의 일반적인 "어두운 네 모서리" 결함을 해결합니다. 1.5% 이내로 왜곡을 제어하면 이미지의 기하학적 충실도가 보장됩니다. 산업 온도 측정, 전력 결함 검사, 철도 통과 열 감지 중에 광학 왜곡으로 인한 잘못된 온도 판독이 발생하지 않으므로 정량 검사 애플리케이션에 적합합니다.

장점 3: 단순화된 보호 및 안정적인 넓은 온도 성능을 갖춘 전천후 실외 배포

IP67 전면 렌즈 보호 기능과 -40~80℃의 넓은 온도 범위 덕분에 맞춤형 방수 하우징 없이 야외 현장, 변전소, 광산 및 고속도로에 직접 설치할 수 있습니다. 극한의 온도에서도 초점 드리프트나 코팅 실패가 발생하지 않아 전체 장비 통합 비용과 실패율이 줄어듭니다.

장점 4: 높은 다용성, 주류 640 적외선 카메라 코어와 호환 가능

12μm 640×512 형식은 비냉각식 적외선 감지기의 가장 널리 사용되는 사양입니다. M20×0.5 표준 스레드 마운트를 사용하면 성숙한 공급망 매칭을 통해 보안, 산업 온도 측정 및 차량 탑재 적외선 장비 제조업체의 대량 통합이 가능합니다.

장점 5: 통합된 근거리 및 장거리 포커싱

1m 가까운 거리에서 무한대까지 연속 초점을 맞추면 하나의 렌즈로 단거리 장비 검사(스위치 캐비닛, 모터)와 장거리 보안 모니터링(경계선, 공장 주변)이라는 두 가지 시나리오를 충족할 수 있습니다. 초점 거리가 다른 렌즈를 비축할 필요가 없으므로 재고 다양성이 줄어듭니다.

III. 세분화된 응용 분야

1.전력 및 에너지 산업(핵심 응용 시나리오)

·변전소 및 배전실의 적외선 온도 측정: 커넥터, 모선 및 회로 차단기의 미묘한 온도 상승을 포착합니다. 낮은 왜곡은 정확한 온도 판독을 보장합니다. IP67 보호는 실외 변전소 환경에 적합합니다.

·송전선 및 전주의 장거리 검사: F1.0 대형 조리개와 결합된 13mm 초점 거리로 수천 미터 떨어진 와이어 가닥 파손 및 절연체 가열 결함을 식별합니다. 넓은 온도 허용 오차는 현장의 급격한 온도 변동에 적응합니다.

·태양광 발전소에 대한 핫스팟 감지: 높은 투과율은 PV 패널의 희미한 핫스팟을 식별하는 동시에 균일한 상대 조명은 전체 PV 어레이의 그림자 없는 이미징을 제공합니다.

2. 야외 보안 및 국경 감시

·공장 화합물, 유전 및 광산에 대한 침입 조기 경보: 8-12μm 파장 대역은 완전한 어둠과 얇은 안개를 관통합니다. F1.0 조리개는 약한 인체 적외선 복사를 포착하고 32.6° 수평 FOV는 선형 벽 주변 레이아웃에 적합합니다.

·국경 및 해안 방어를 위한 전천후 야간 투시경: -40℃ 저온 저항은 추운 북부 기후에 적응하며 IP67 등급은 비, 눈, 모래 폭풍을 견디어 장거리에서 인원과 차량 열원을 식별합니다.

·고속도로 및 터널의 열화상 화재 경고 및 속도 측정: 낮은 왜곡으로 차량 크기 및 위치를 정확하게 계산할 수 있으며 렌즈는 습한 터널 환경에서도 김서림 없이 안개와 먼지를 방지합니다.

3.산업장비의 예측보전

·야금 및 제련 고온 작업장의 장비 모니터링: 용광로, 컨베이어 베어링 및 모터의 과열 결함을 감지하기 위해 최대 +80℃의 주변 온도를 허용합니다.

·화학 파이프라인 및 저장 탱크의 열 누출 검사: 장비의 근거리 1m 근접 스캐닝 및 장거리 전체 파이프라인 검사를 지원합니다. 높은 투과율은 작은 열 누출 지점을 포착합니다.

·데이터 센터 서버룸 및 에너지 저장 캐비닛의 온도 제어 감지: 조기 화재 위험 경고를 위해 배터리 팩 및 서버의 비정상적인 온도 상승을 식별합니다.

4. 철도 운송 및 차량 탑재 적외선 시스템

·고속 열차 및 지하철 열차에 대한 온보드 적외선 모니터링: 레일 패스너 및 열차 제동 시스템의 과열을 감지합니다. 넓은 온도 허용 오차는 계절별 실외 온도 변화에 적응하며 IP67 등급은 터널 물안개와 먼지를 방지합니다.

·차량 야간 운전 지원: 어두워진 후 보행자와 동물의 열원을 식별합니다. 중간 FOV는 장거리 전방 감지와 도로변 감지의 균형을 유지합니다.

5.산불 예방 및 천연자원 조사

UAV 또는 지상 기반 팬틸트 산불 모니터링: 먼 거리에서 숲 깊은 곳에 숨겨진 화재 원인을 식별합니다. 약한 열원 감지 기능은 화염이 발생하기 전에 초기에 연기가 나는 화재를 발견하고, 실외 방수 및 내열성 설계는 복잡한 산악 기후에 적응합니다.

6. 시민 체온 측정 및 긴급구조

·공장 및 항구의 개인 온도 검사: 균일한 조명으로 프레임 가장자리에서 오류 없는 여러 사람의 동시 온도 측정을 보장하고 전천후 실외 작업이 햇빛과 비의 간섭을 방지합니다.

·소방관 수색 및 구조: 짙은 연기를 뚫고 갇힌 희생자를 찾습니다. 짧은 초점 거리는 실내의 제한된 공간 검색을 지원하고 장거리 모드는 전체 화재 현장을 검색합니다.

IV. 경쟁사 제품과의 차별화된 장점

동일한 초점 거리의 일반 13mm F1.4/F1.8 장파 적외선 렌즈와 비교하여 이 제품은 주요 차별화 요소를 제공합니다.

·저온 열원에 대한 감도를 높이기 위해 광 투과 용량을 두 배로 늘렸습니다.

·완전한 장비 구조 설계를 단순화하는 내장형 IP67 전면 렌즈 보호;

· 전문적인 온도 측정 시나리오에서 뛰어난 신뢰성을 위해 왜곡을 낮추고 가장자리 상대 조명을 높입니다.

·극한 환경에 대한 적응력이 더욱 강화되어 -40~80℃ 전체 온도 범위에서 안정적인 성능을 발휘합니다.

당사의 Starlight 렌즈는 스마트 홈 웹캠, 인공 지능 카메라에 설치할 수 있습니다.

13mm F1.0 M22 12um HD 렌즈 장파 적외선 열 화상 렌즈 보안 모니터링 Starlight 렌즈, 표준 M12 스레드 인터페이스 렌즈, 2.0 F/NO, 6G 구조, 더 가볍고, 높은 비용 효율성! Standard Starlight Lens에 관심이 있으신 경우 지금 상담해 주시면 시간 내에 답변해 드리겠습니다!

제품에는 다음과 같은 구체적인 특성이 있습니다.

1. 제품 특징: 모두 플라스틱 소재로 제작되어 제품의 품질을 보장하면서도 고객에게 보다 저렴한 구매가격을 제공할 수 있습니다.

2. 제품 장점: 큰 각도, 작은 크기, 넓은 피사계 심도 범위.

우리는 귀하의 구매를 간절히 기다리고 있으며 귀하에게 최고의 협력 경험과 더 깊은 비즈니스 협력을 제공할 수 있기를 기대합니다.
